1、变频器基本参数调试-、加减速时间加速时间就是输出频率从O上升到最大频率所需时间，减速时间是指从最大频率下降到O所需时间。通常用频率设定信号上升、下降来确定加减速时间。在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次

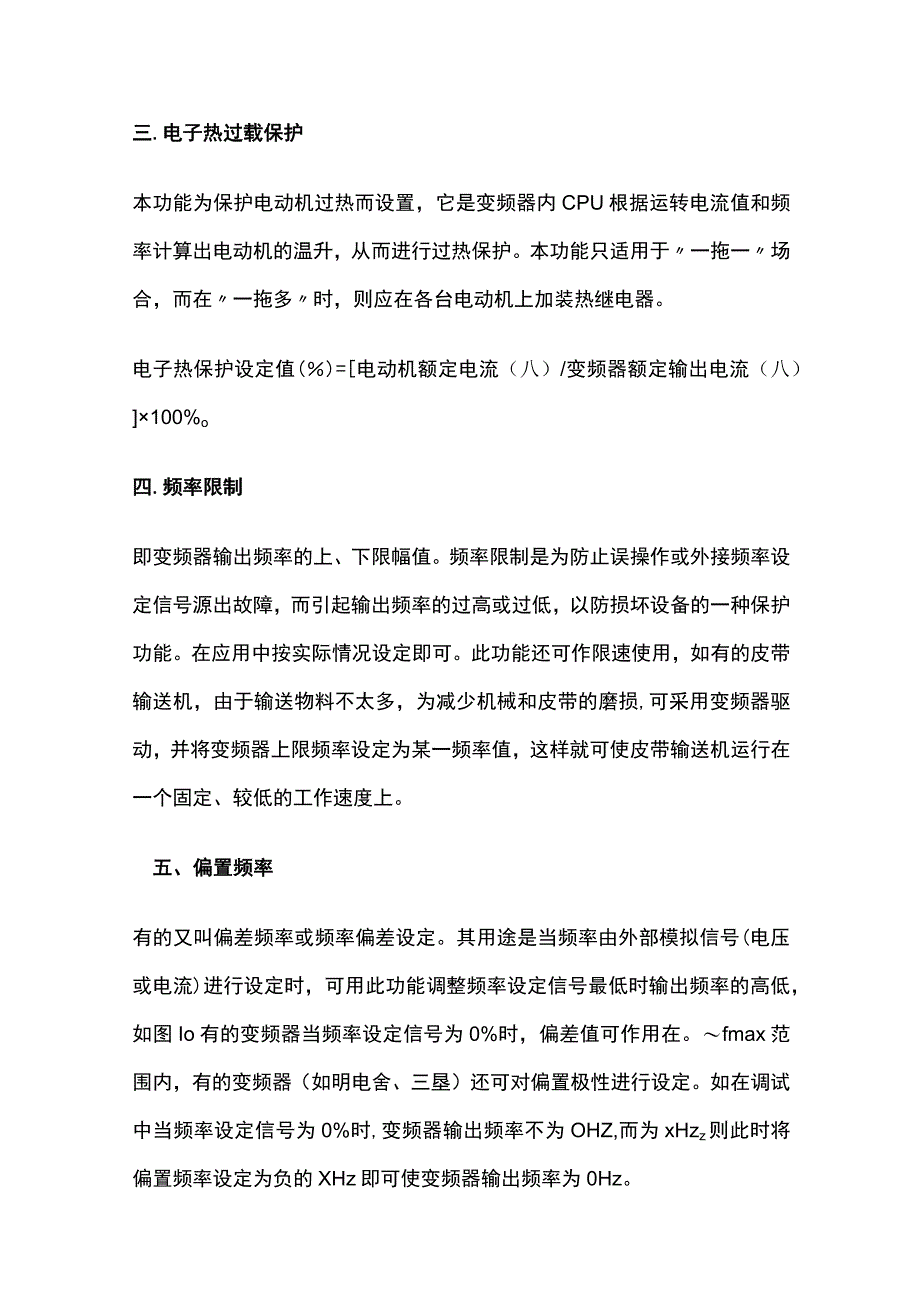

2、，便可确定出最佳加减速时间。二.转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/v增大的方法。设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。如采用手动补偿时,根据负载特性,尤其是负载的起动特性,通过试验可选出较佳曲线。对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。三.电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。本功能只适用于一拖一场合，而在一拖多时，则应在各台电动
3、机上加装热继电器。电子热保护设定值()=电动机额定电流（八）/变频器额定输出电流（八）100%o四.频率限制即变频器输出频率的上、下限幅值。频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。在应用中按实际情况设定即可。此功能还可作限速使用，如有的皮带输送机，由于输送物料不太多，为减少机械和皮带的磨损,可采用变频器驱动，并将变频器上限频率设定为某一频率值，这样就可使皮带输送机运行在一个固定、较低的工作速度上。五、偏置频率有的又叫偏差频率或频率偏差设定。其用途是当频率由外部模拟信号(电压或电流)进行设定时，可用此功能调整频率设定信号最低时输出

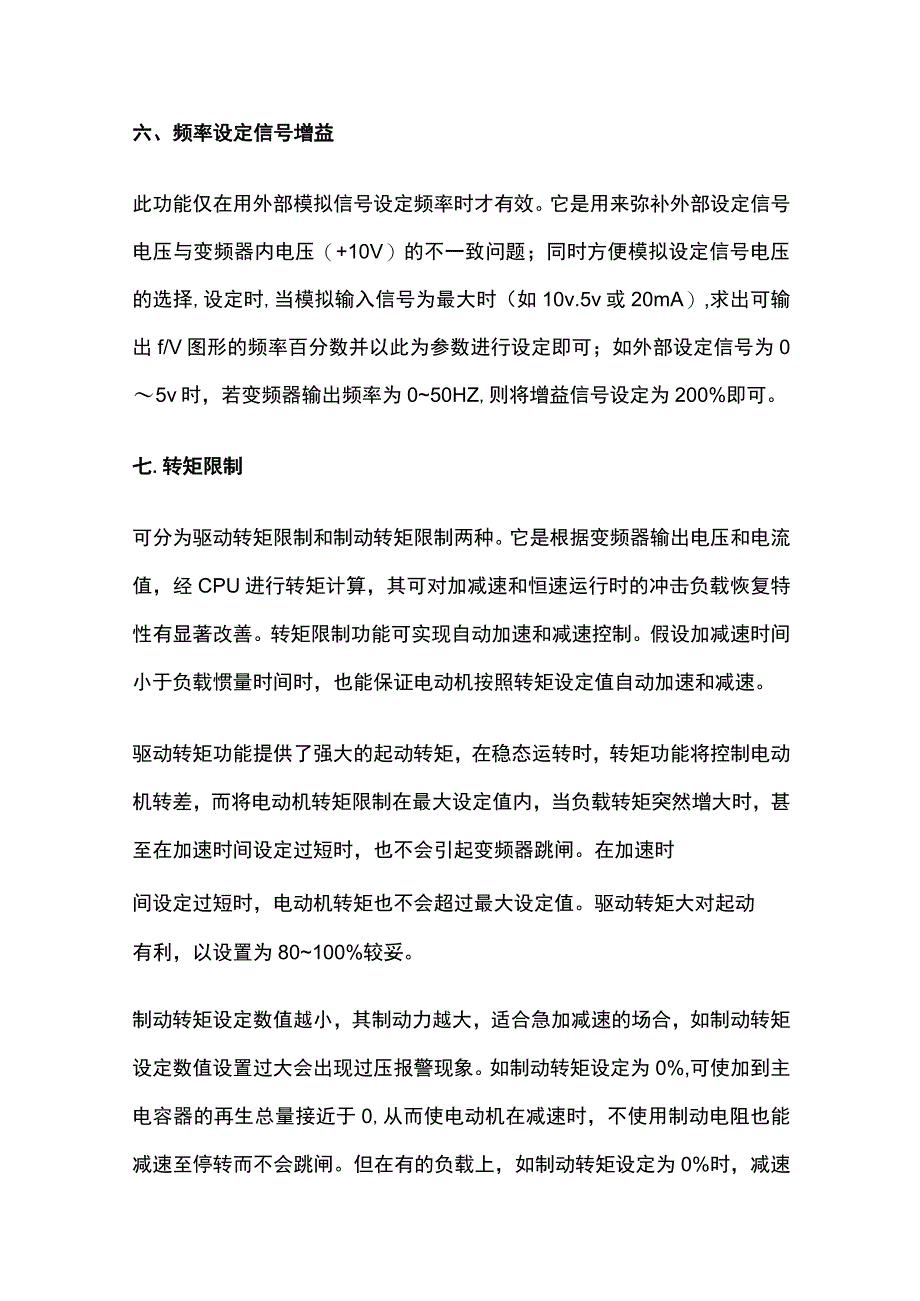

4、频率的高低，如图Io有的变频器当频率设定信号为0%时，偏差值可作用在。fmax范围内，有的变频器（如明电舍、三垦）还可对偏置极性进行设定。如在调试中当频率设定信号为0%时,变频器输出频率不为OHZ,而为xHzz则此时将偏置频率设定为负的XHz即可使变频器输出频率为0Hz。六、频率设定信号增益此功能仅在用外部模拟信号设定频率时才有效。它是用来弥补外部设定信号电压与变频器内电压（+10V）的不一致问题；同时方便模拟设定信号电压的选择,设定时,当模拟输入信号为最大时（如10v.5v或20mA）,求出可输出f/V图形的频率百分数并以此为参数进行设定即可；如外部设定信号为05v时，若变频器输出频率为05
5、0HZ,则将增益信号设定为200%即可。七.转矩限制可分为驱动转矩限制和制动转矩限制两种。它是根据变频器输出电压和电流值，经CPU进行转矩计算，其可对加减速和恒速运行时的冲击负载恢复特性有显著改善。转矩限制功能可实现自动加速和减速控制。假设加减速时间小于负载惯量时间时，也能保证电动机按照转矩设定值自动加速和减速。驱动转矩功能提供了强大的起动转矩，在稳态运转时，转矩功能将控制电动机转差，而将电动机转矩限制在最大设定值内，当负载转矩突然增大时，甚至在加速时间设定过短时，也不会引起变频器跳闸。在加速时间设定过短时，电动机转矩也不会超过最大设定值。驱动转矩大对起动有利，以设置为80100%较妥。制动转
6、矩设定数值越小，其制动力越大，适合急加减速的场合，如制动转矩设定数值设置过大会出现过压报警现象。如制动转矩设定为0%,可使加到主电容器的再生总量接近于0,从而使电动机在减速时，不使用制动电阻也能减速至停转而不会跳闸。但在有的负载上，如制动转矩设定为0%时，减速时会出现短暂空转现象，造成变频器反复起动，电流大幅度波动，严重时会使变频器跳闸，应引起注意。八、加减速模式选择又叫加减速曲线选择。一般变频器有线性、非线性和S三种曲线，通常大多选择线性曲线；非线性曲线适用于变转矩负载，如风机等；S曲线适用于恒转矩负载，其加减速变化较为缓慢。设定时可根据负载转矩特性，选择相应曲线，但也有例外，笔者在调试一台
7、锅炉引风机的变频器时，先将加减速曲线选择非线性曲线，一起动运转变频器就跳闸，调整改变许多参数无效果，后改为S曲线后就正常了。究其原因是：起动前引风机由于烟道烟气流动而自行转动，且反转而成为负向负载，这样选取了S曲线，使刚起动时的频率上升速度较慢，从而避免了变频器跳闸的发生，当然这是针对没有起动直流制动功能的变频器所采用的方法。九、转矩矢量控制矢量控制是基于理论上认为：异步电动机与直流电动机具有相同的转矩产生机理。矢量控制方式就是将定子电流分解成规定的磁场电流和转矩电流，分别进行控制，同时将两者合成后的定子电流输出给电动机。因此，从原理上可得到与直流电动机相同的控制性能。采用转矩矢量控制功能，电
8、动机在各种运行条件下都能输出最大转矩，尤其是电动机在低速运行区域。现在的变频器几乎都采用无反馈矢量控制，由于变频器能根据负载电流大小和相位进行转差补偿，使电动机具有很硬的力学特性，对于多数场合已能满足要求，不需在变频器的外部设置速度反馈电路。这一功能的设定，可根据实际情况在有效和无效中选择一项即可。与之有关的功能是转差补偿控制，其作用是为补偿由负载波动而引起的速度偏差，可加上对应于负载电流的转差频率。这一功能主要用于定位控制。十、节能控制风机、水泵都属于减转矩负载，即随着转速的下降，负载转矩与转速的平方成比例减小，而具有节能控制功能的变频器设计有专用Vf模式,这种模式可改善电动机和变频器的效率，其可根据负载电流自动降低变频器输出电压,从而达到节能目的，可根据具体情况设置为有效或无效。要说明的是，九、十这两个参数是很先进的，但有一些用户在设备改造中，根本无法启用这两个参数，即启用后变频器跳闸频繁，停用后一切正常。究其原因有：(1)原用电动机参数与变频器要求配用的电动机参数相差太大。(2)对设定参数功能了解不够，如节能控制功能只能用于V/f控制方式中，不能用于矢量控制方式中。启用了矢量控制方式，但没有进行电动机参数的手动设定和自动读取工作，或读取方法不当。
