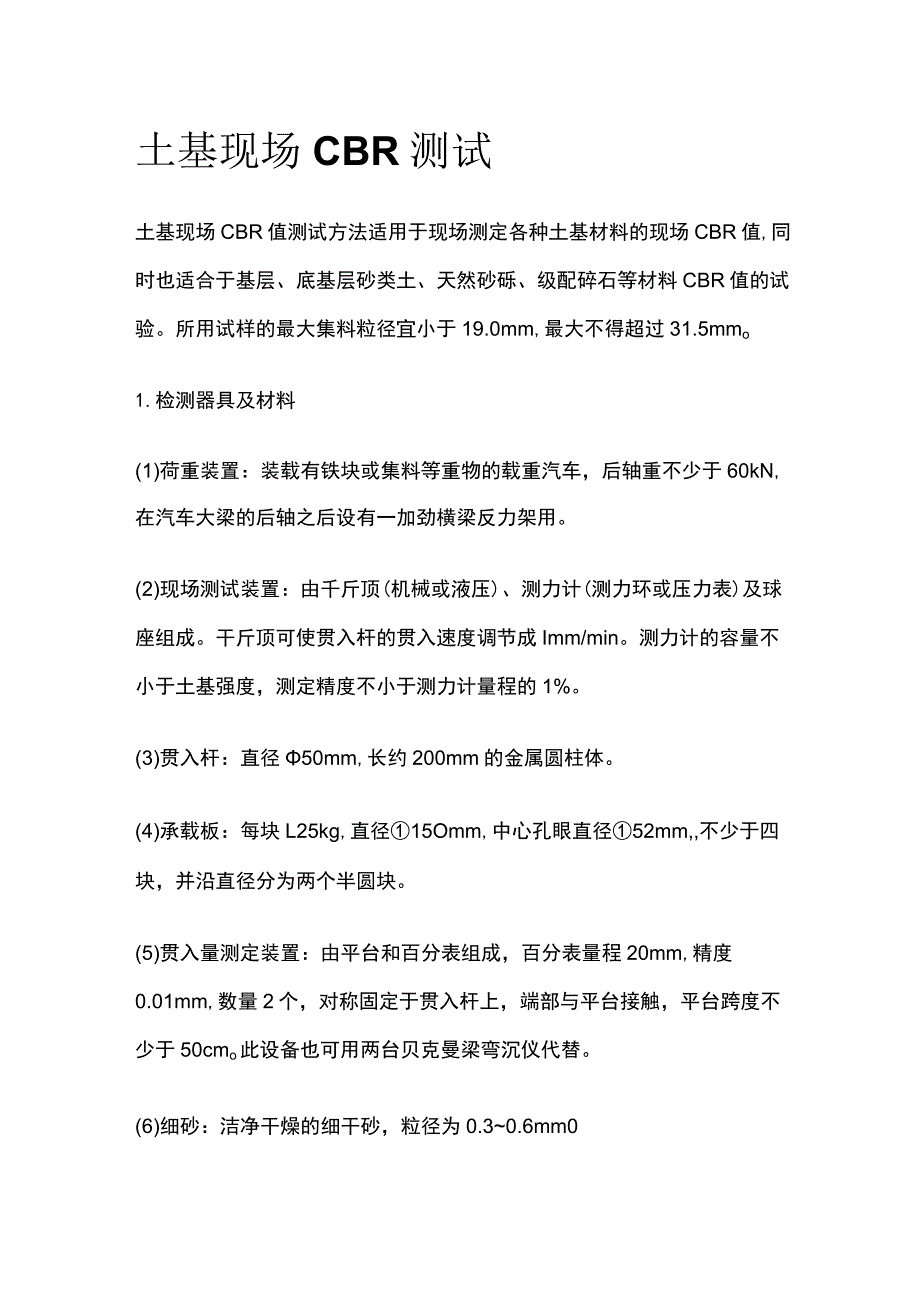

土基现场CBR测试.docx_第1页
第1页 / 共4页

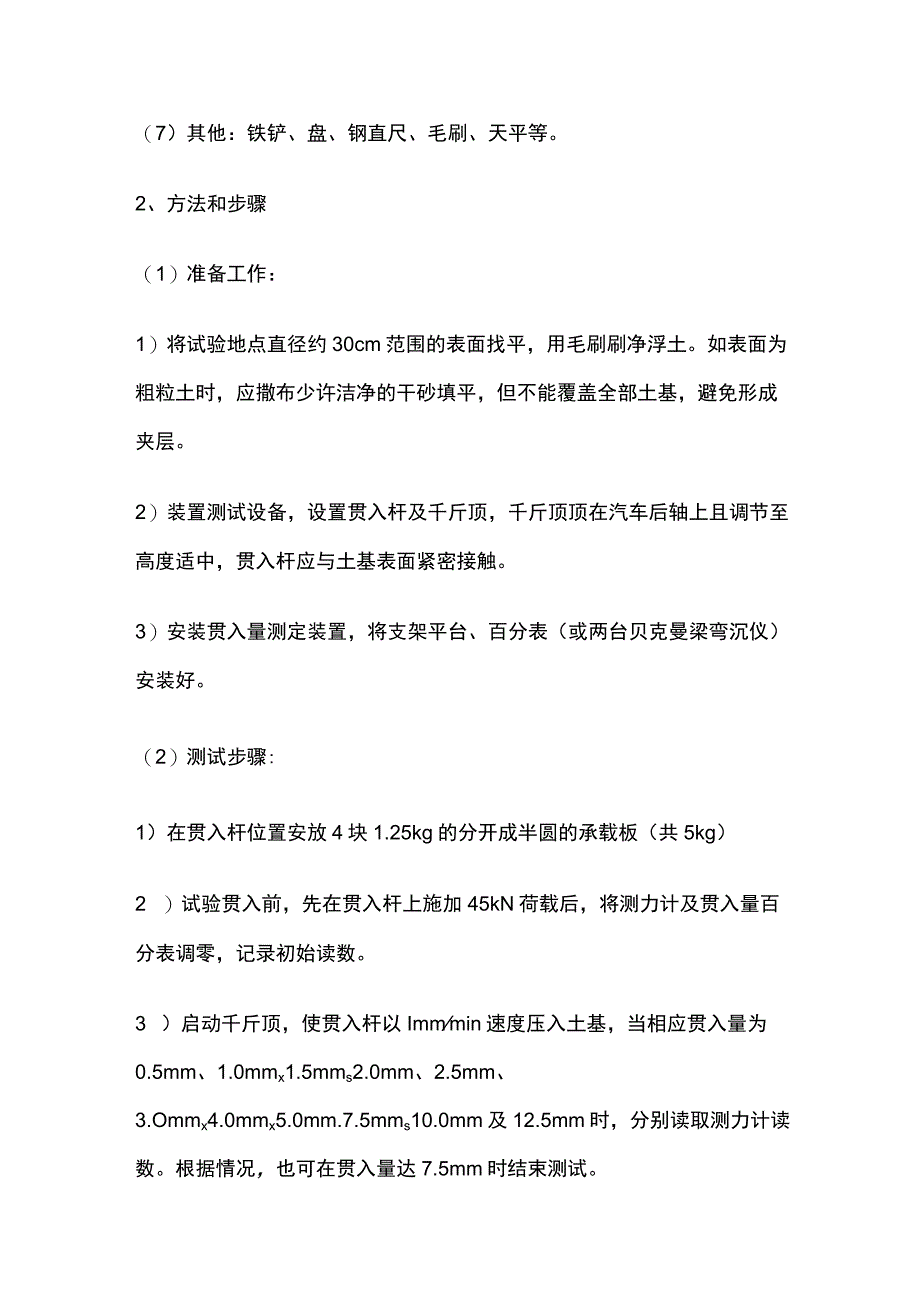

土基现场CBR测试.docx_第2页
第2页 / 共4页

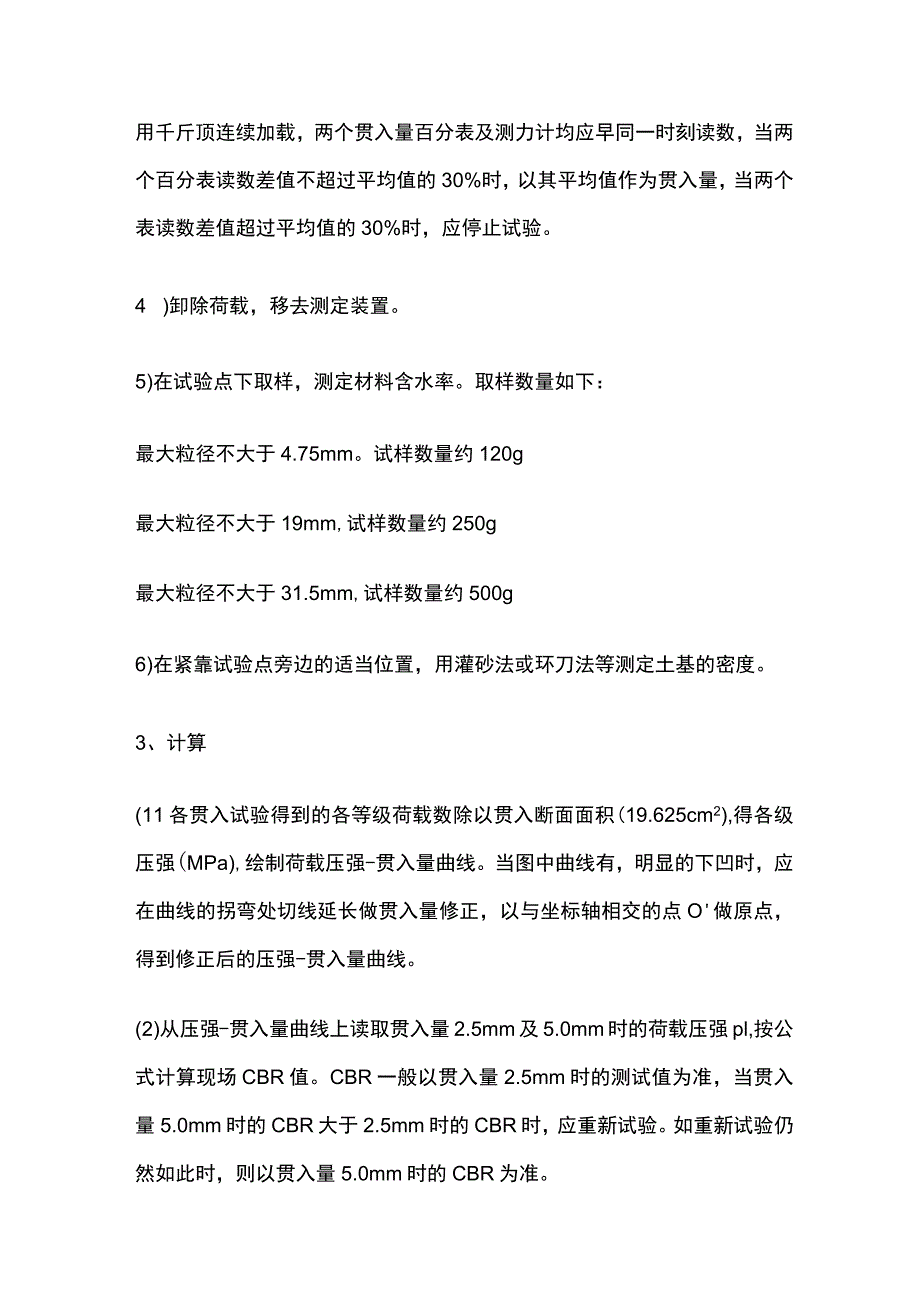

土基现场CBR测试.docx_第3页
第3页 / 共4页
土基现场CBR测试.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《土基现场CBR测试.docx》由会员分享,可在线阅读,更多相关《土基现场CBR测试.docx(4页珍藏版)》请在第壹文秘上搜索。

1、土基现场CBR测试土基现场CBR值测试方法适用于现场测定各种土基材料的现场CBR值,同时也适合于基层、底基层砂类土、天然砂砾、级配碎石等材料CBR值的试验。所用试样的最大集料粒径宜小于19.0mm,最大不得超过31.5mmo1.检测器具及材料(1)荷重装置:装载有铁块或集料等重物的载重汽车,后轴重不少于60kN,在汽车大梁的后轴之后设有一加劲横梁反力架用。(2)现场测试装置:由千斤顶(机械或液压)、测力计(测力环或压力表)及球座组成。干斤顶可使贯入杆的贯入速度调节成Imm/min。测力计的容量不小于土基强度,测定精度不小于测力计量程的1%。(3)贯入杆:直径50mm,长约200mm的金属圆柱体

2、。(4)承载板:每块L25kg,直径15Omm,中心孔眼直径52mm,不少于四块,并沿直径分为两个半圆块。(5)贯入量测定装置:由平台和百分表组成,百分表量程20mm,精度0.01mm,数量2个,对称固定于贯入杆上,端部与平台接触,平台跨度不少于50cmo此设备也可用两台贝克曼梁弯沉仪代替。(6)细砂:洁净干燥的细干砂,粒径为0.30.6mm0(7)其他:铁铲、盘、钢直尺、毛刷、天平等。2、方法和步骤(1)准备工作:1)将试验地点直径约30cm范围的表面找平,用毛刷刷净浮土。如表面为粗粒土时,应撒布少许洁净的干砂填平,但不能覆盖全部土基,避免形成夹层。2)装置测试设备,设置贯入杆及千斤顶,千斤

3、顶顶在汽车后轴上且调节至高度适中,贯入杆应与土基表面紧密接触。3)安装贯入量测定装置,将支架平台、百分表(或两台贝克曼梁弯沉仪)安装好。(2)测试步骤:1)在贯入杆位置安放4块1.25kg的分开成半圆的承载板(共5kg)2 )试验贯入前,先在贯入杆上施加45kN荷载后,将测力计及贯入量百分表调零,记录初始读数。3 )启动千斤顶,使贯入杆以Immmin速度压入土基,当相应贯入量为0.5mm、1.0mmx1.5mms2.0mm、2.5mm、3.Ommx4.0mmx5.0mm.7.5mms10.0mm及12.5mm时,分别读取测力计读数。根据情况,也可在贯入量达7.5mm时结束测试。用千斤顶连续加载

4、,两个贯入量百分表及测力计均应早同一时刻读数,当两个百分表读数差值不超过平均值的30%时,以其平均值作为贯入量,当两个表读数差值超过平均值的30%时,应停止试验。4 )卸除荷载,移去测定装置。5)在试验点下取样,测定材料含水率。取样数量如下:最大粒径不大于4.75mm。试样数量约120g最大粒径不大于19mm,试样数量约250g最大粒径不大于31.5mm,试样数量约500g6)在紧靠试验点旁边的适当位置,用灌砂法或环刀法等测定土基的密度。3、计算(11各贯入试验得到的各等级荷载数除以贯入断面面积(19.625cm2),得各级压强(MPa),绘制荷载压强-贯入量曲线。当图中曲线有,明显的下凹时,

5、应在曲线的拐弯处切线延长做贯入量修正,以与坐标轴相交的点O做原点,得到修正后的压强-贯入量曲线。(2)从压强-贯入量曲线上读取贯入量2.5mm及5.0mm时的荷载压强pl,按公式计算现场CBR值。CBR一般以贯入量2.5mm时的测试值为准,当贯入量5.0mm时的CBR大于2.5mm时的CBR时,应重新试验。如重新试验仍然如此时,则以贯入量5.0mm时的CBR为准。CBR=(plp)100%式中Pl荷载压强(MPa)p标准压强,当贯入量为2.5mm时为7MPa,当贯入量为5.0mm时为10.5MPao4、报告试验报告应包含的内容有:(1)土基含水率(%)(2)测点的干密度(g/c2)(3)现场CBR值及相应的贯入量。
