《地下防水工程技术交底.docx》由会员分享，可在线阅读，更多相关《地下防水工程技术交底.docx（7页珍藏版）》请在第壹文秘上搜索。

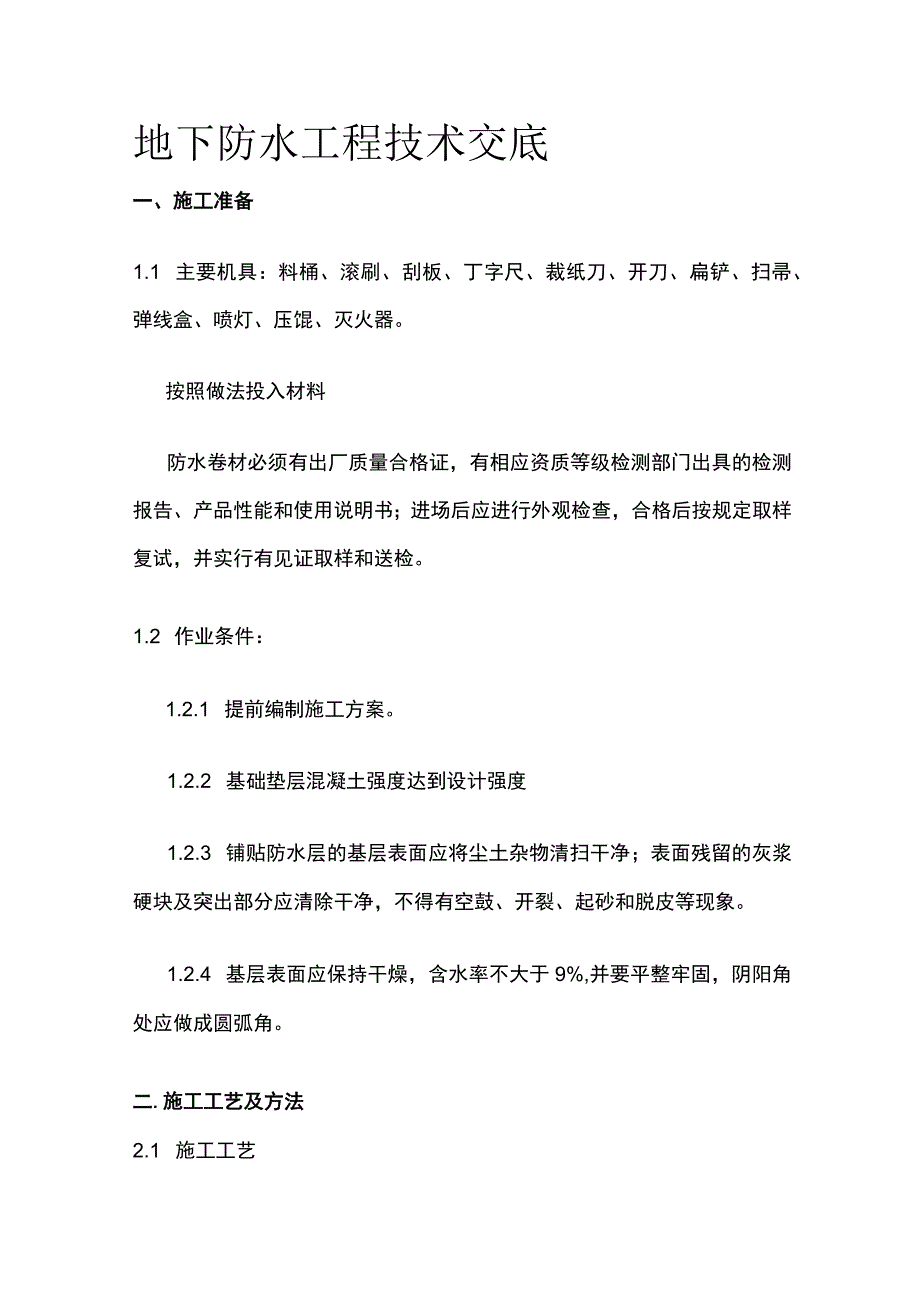

1、地下防水工程技术交底一、施工准备1.1 主要机具：料桶、滚刷、刮板、丁字尺、裁纸刀、开刀、扁铲、扫帚、弹线盒、喷灯、压馄、灭火器。按照做法投入材料防水卷材必须有出厂质量合格证，有相应资质等级检测部门出具的检测报告、产品性能和使用说明书；进场后应进行外观检查，合格后按规定取样复试，并实行有见证取样和送检。1.2 作业条件：1.2.1 提前编制施工方案。1.2.2 基础垫层混凝土强度达到设计强度1.2.3 铺贴防水层的基层表面应将尘土杂物清扫干净；表面残留的灰浆硬块及突出部分应清除干净，不得有空鼓、开裂、起砂和脱皮等现象。1.2.4 基层表面应保持干燥，含水率不大于9%,并要平整牢固，阴阳角处应做

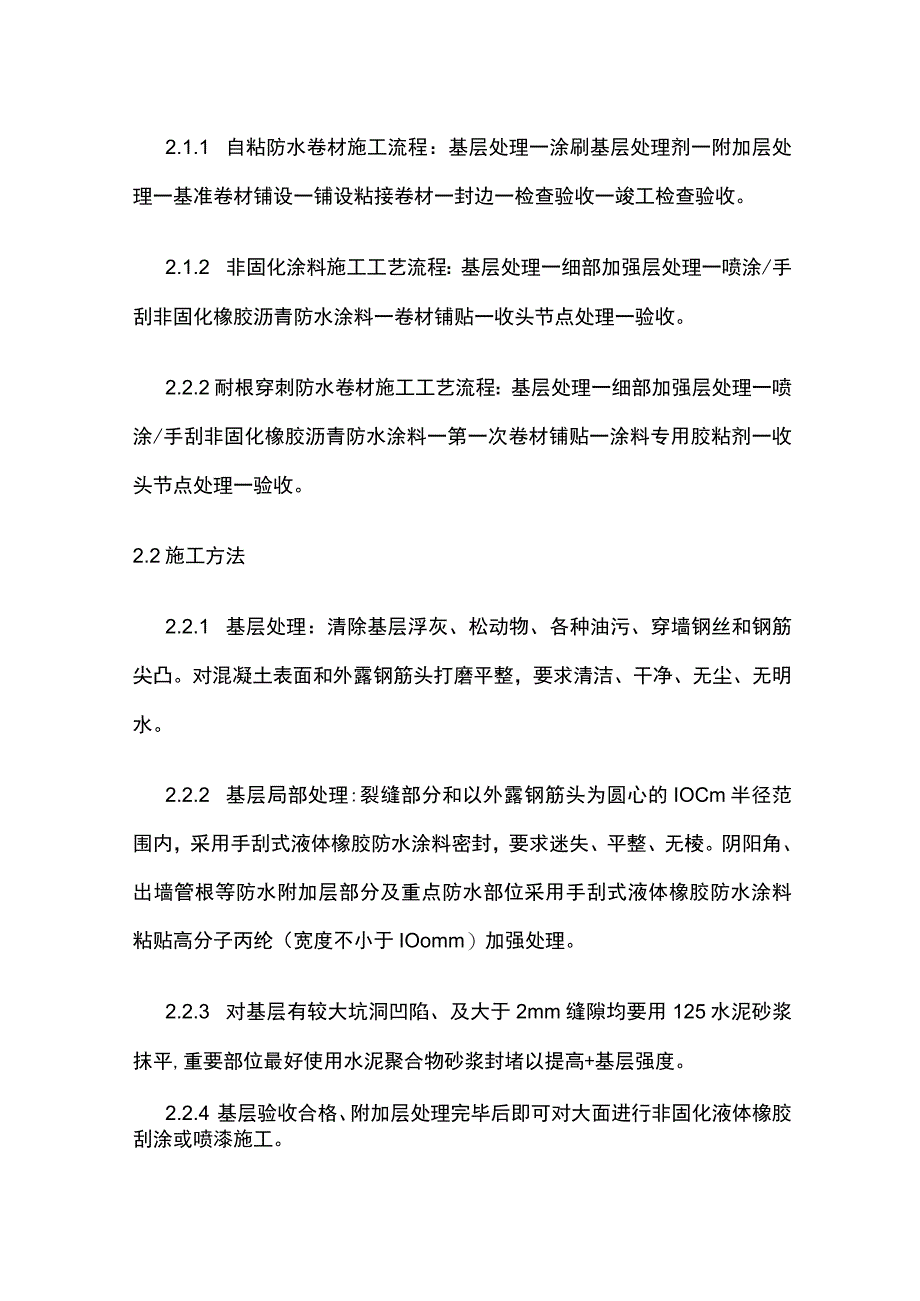

2、成圆弧角。二.施工工艺及方法2.1 施工工艺2.1.1 自粘防水卷材施工流程：基层处理一涂刷基层处理剂一附加层处理一基准卷材铺设一铺设粘接卷材一封边一检查验收一竣工检查验收。2.1.2 非固化涂料施工工艺流程：基层处理一细部加强层处理一喷涂/手刮非固化橡胶沥青防水涂料一卷材铺贴一收头节点处理一验收。2.2.2耐根穿刺防水卷材施工工艺流程：基层处理一细部加强层处理一喷涂/手刮非固化橡胶沥青防水涂料一第一次卷材铺贴一涂料专用胶粘剂一收头节点处理一验收。2.2施工方法2.2.1 基层处理：清除基层浮灰、松动物、各种油污、穿墙钢丝和钢筋尖凸。对混凝土表面和外露钢筋头打磨平整，要求清洁、干净、无尘、无明

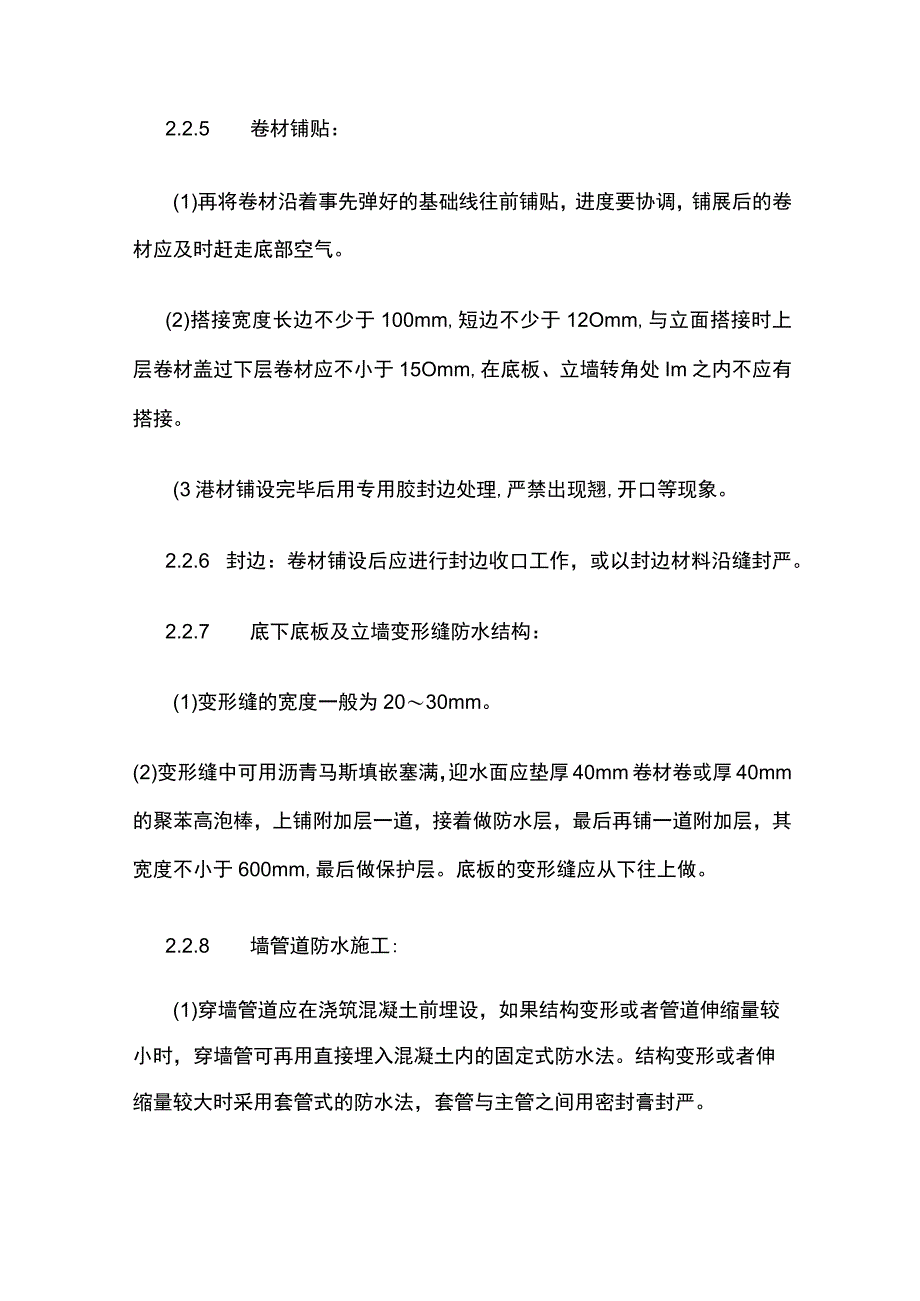

3、水。2.2.2 基层局部处理:裂缝部分和以外露钢筋头为圆心的IOCm半径范围内，采用手刮式液体橡胶防水涂料密封，要求迷失、平整、无棱。阴阳角、出墙管根等防水附加层部分及重点防水部位采用手刮式液体橡胶防水涂料粘贴高分子丙纶（宽度不小于IOomm）加强处理。2.2.3 对基层有较大坑洞凹陷、及大于2mm缝隙均要用125水泥砂浆抹平,重要部位最好使用水泥聚合物砂浆封堵以提高+基层强度。2.2.4 基层验收合格、附加层处理完毕后即可对大面进行非固化液体橡胶刮涂或喷漆施工。2.2.5 卷材铺贴：(1)再将卷材沿着事先弹好的基础线往前铺贴，进度要协调，铺展后的卷材应及时赶走底部空气。(2)搭接宽度长边不少
4、于100mm,短边不少于12Omm,与立面搭接时上层卷材盖过下层卷材应不小于15Omm,在底板、立墙转角处Im之内不应有搭接。(3港材铺设完毕后用专用胶封边处理,严禁出现翘,开口等现象。2.2.6 封边：卷材铺设后应进行封边收口工作，或以封边材料沿缝封严。2.2.7 底下底板及立墙变形缝防水结构：(1)变形缝的宽度一般为2030mm。(2)变形缝中可用沥青马斯填嵌塞满，迎水面应垫厚40mm卷材卷或厚40mm的聚苯高泡棒，上铺附加层一道，接着做防水层，最后再铺一道附加层，其宽度不小于600mm,最后做保护层。底板的变形缝应从下往上做。2.2.8 墙管道防水施工:(1)穿墙管道应在浇筑混凝土前埋设
5、，如果结构变形或者管道伸缩量较小时，穿墙管可再用直接埋入混凝土内的固定式防水法。结构变形或者伸缩量较大时采用套管式的防水法，套管与主管之间用密封膏封严。(2)套管端部应留15mm*15mm凹槽，内嵌密封膏。(3)穿墙管道迎水面应做附加层两道，即长条形和圆形伸出管道150mm,收头出用金属箍扎紧，外用嵌缝膏密封，再用硅胶封闭。2.2.9 阴阳角处理：阴阳角是屋面变形比较敏感的部位，此处防水层易被拉裂由于三面交接，施工比较麻烦，稍有不慎就易发生渗漏。为此在屋面阴阳角处，在基层上距角霉变IoOmm范围内，要先用密封材料涂封，然后在铺贴增强附加层。阳角附加层的剪贴方法见图-6,阴角附加层的剪贴方法见图
6、-7。2.2.10 桩基础桩头防水：水泥基渗透结晶防水涂料：抗老化，与结构同寿命，耐高温、低温、抗冻融；可抗盐碱腐蚀，可以保护钢筋不受腐蚀。各项指标完全达到GB18445-2012标准。三、质量标准3.L基层处理完善、到位。附力口层尺寸、规格合理，粘贴牢固。3.2 防水层粘贴面积不小于85%,无空鼓、翘边、破损、封边、收口严密。接缝搭头长度符合规定。3.3 伸缩缝等细部施工构造符合规定。3.4 地下防水工程质量验收规范有关规定。3.5 防水材料指标性能要求351、4mm厚SBS改性沥青耐根穿刺防水卷材性能指标:项目技术指标典型值可溶物含量（4mm）2900gm23168gm2耐热性105。C无
7、流淌、滴合格低温柔性-25无裂缝合格不透水性0.3Mpa,30min,不透水合格拉力800N50mm1220N50mm延伸率40%51%渗油性2张1张卷材下表面沥青涂盖层厚度1.0mm1.4mm渗油性，张数21卷材下表面沥青涂盖层厚度mm1.01.4352、2mm厚非固化橡胶沥青防水涂料性能指标;项目技术指标（喷涂型）典型值（喷涂型）闪点180oC200固含量99%99.8%延伸性15mm22mm低温柔性-20无断裂-20C无断裂耐热性90。C无滑动、流淌、滴落90。C无滑动、流淌、滴落与卷材复合的抗滑移性90。(:无流挂、滑移90。C无流挂、滑移3.5.3、 3mm厚自粘改性沥青防水卷材性能
8、指标:项目技术指标可溶物含量(3.0mm)2ioogm2拉力600N50mm最大拉力时伸长率40%撕裂强度300N耐热性7(C2h无位移、流淌、滴落低温柔性-25无裂纹渗油性2张持粘性15min3.5A4mm厚SBS改性沥青防水卷材性能指标：项目技术指标可溶物含量(4mm)2900gm2耐热性105。C无流淌、滴低温柔性-25无裂缝不透水性0.3Mpa,30min,不透水拉力800N50mm延伸率40%渗油性2张卷材下表面沥青涂盖层厚度1.0mm渗油性，张数2卷材下表面沥青涂盖层厚度mm1.0四.安全措施4.1 施工人员员进入现场必须正确使用好个人防护用品。4.2 肤病、眼病、刺激过敏等病症的人员，不得参加作业。作业人员应注意风向，防止中毒或烫伤，施工过程中发现恶心、头晕、刺激过敏等情况，必须立即停止作业。4.3 专用的工具尤其是汽油喷灯和液化气罐要有专门的仓库,禁止乱放，作业过程中气罐严禁倒放，严禁用火烤气罐，发生爆炸事故。4.4 施工人员作业中严禁吸烟。
