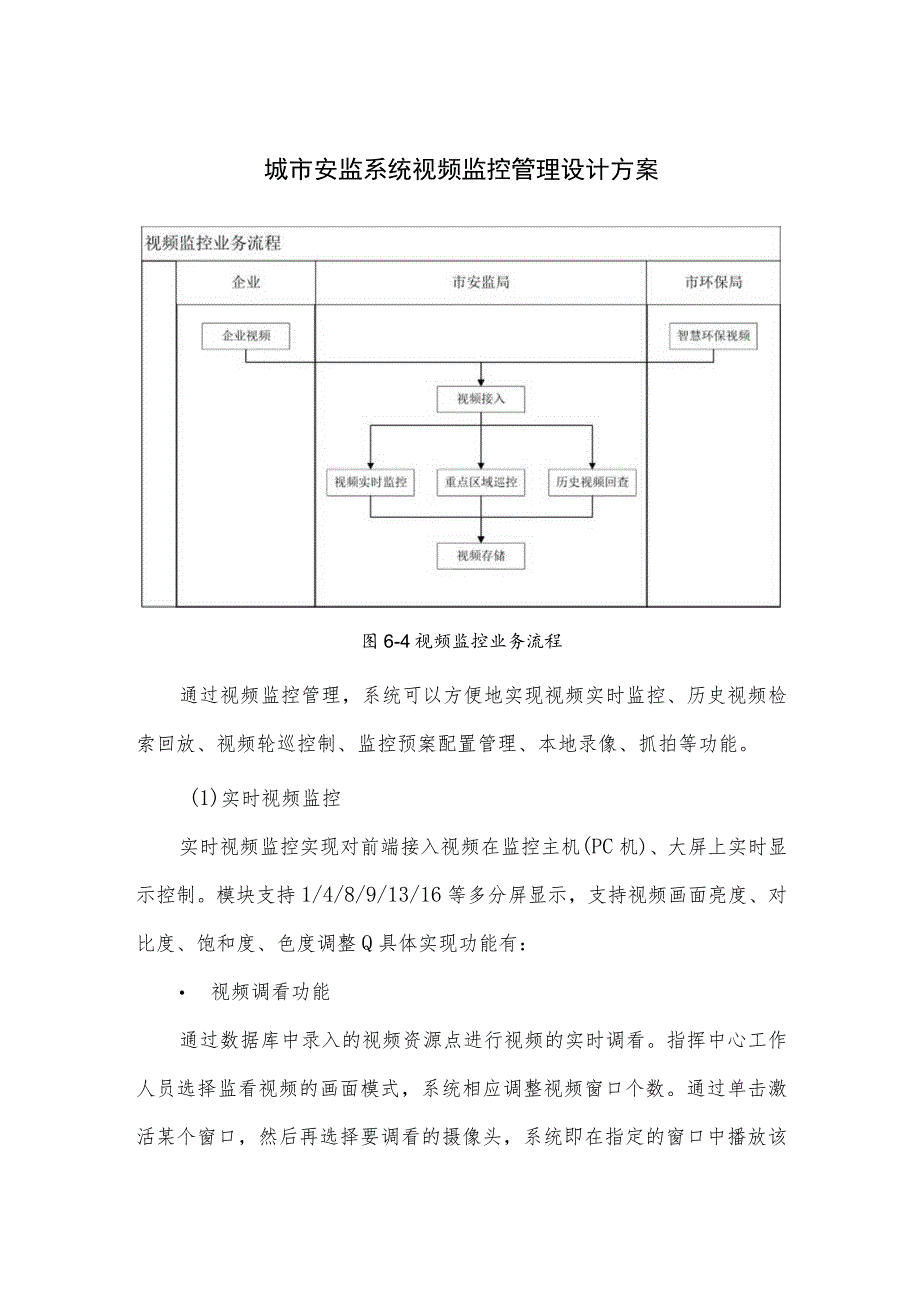

1、城市安监系统视频监控管理设计方案图6-4视频监控业务流程通过视频监控管理，系统可以方便地实现视频实时监控、历史视频检索回放、视频轮巡控制、监控预案配置管理、本地录像、抓拍等功能。(1)实时视频监控实时视频监控实现对前端接入视频在监控主机(PC机)、大屏上实时显示控制。模块支持1/4/8/9/13/16等多分屏显示，支持视频画面亮度、对比度、饱和度、色度调整Q具体实现功能有： 视频调看功能通过数据库中录入的视频资源点进行视频的实时调看。指挥中心工作人员选择监看视频的画面模式，系统相应调整视频窗口个数。通过单击激活某个窗口，然后再选择要调看的摄像头，系统即在指定的窗口中播放该摄像头的实时视频。设计

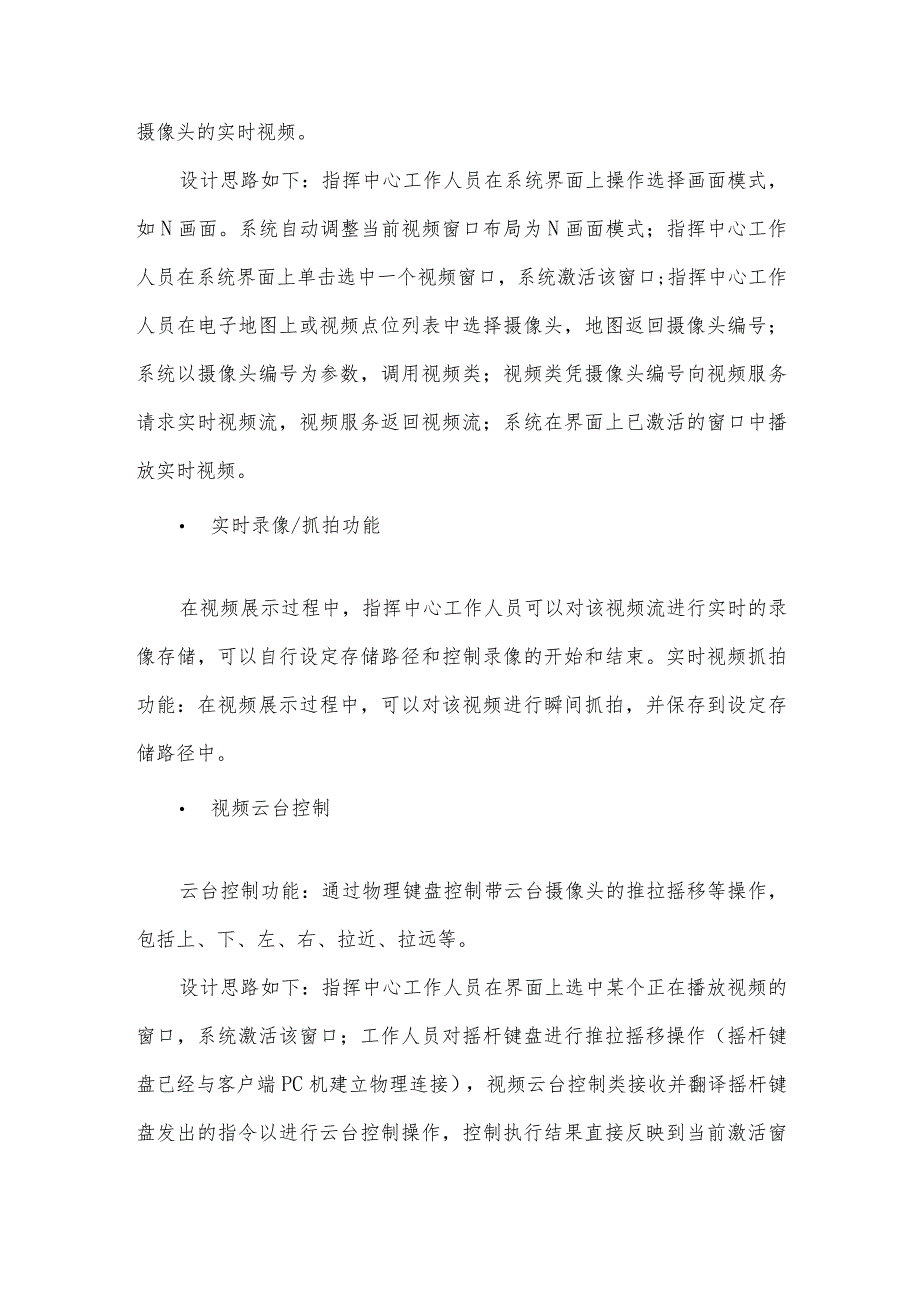

2、思路如下：指挥中心工作人员在系统界面上操作选择画面模式，如N画面。系统自动调整当前视频窗口布局为N画面模式；指挥中心工作人员在系统界面上单击选中一个视频窗口，系统激活该窗口;指挥中心工作人员在电子地图上或视频点位列表中选择摄像头，地图返回摄像头编号；系统以摄像头编号为参数，调用视频类；视频类凭摄像头编号向视频服务请求实时视频流，视频服务返回视频流；系统在界面上已激活的窗口中播放实时视频。 实时录像/抓拍功能在视频展示过程中，指挥中心工作人员可以对该视频流进行实时的录像存储，可以自行设定存储路径和控制录像的开始和结束。实时视频抓拍功能：在视频展示过程中，可以对该视频进行瞬间抓拍，并保存到设定存储

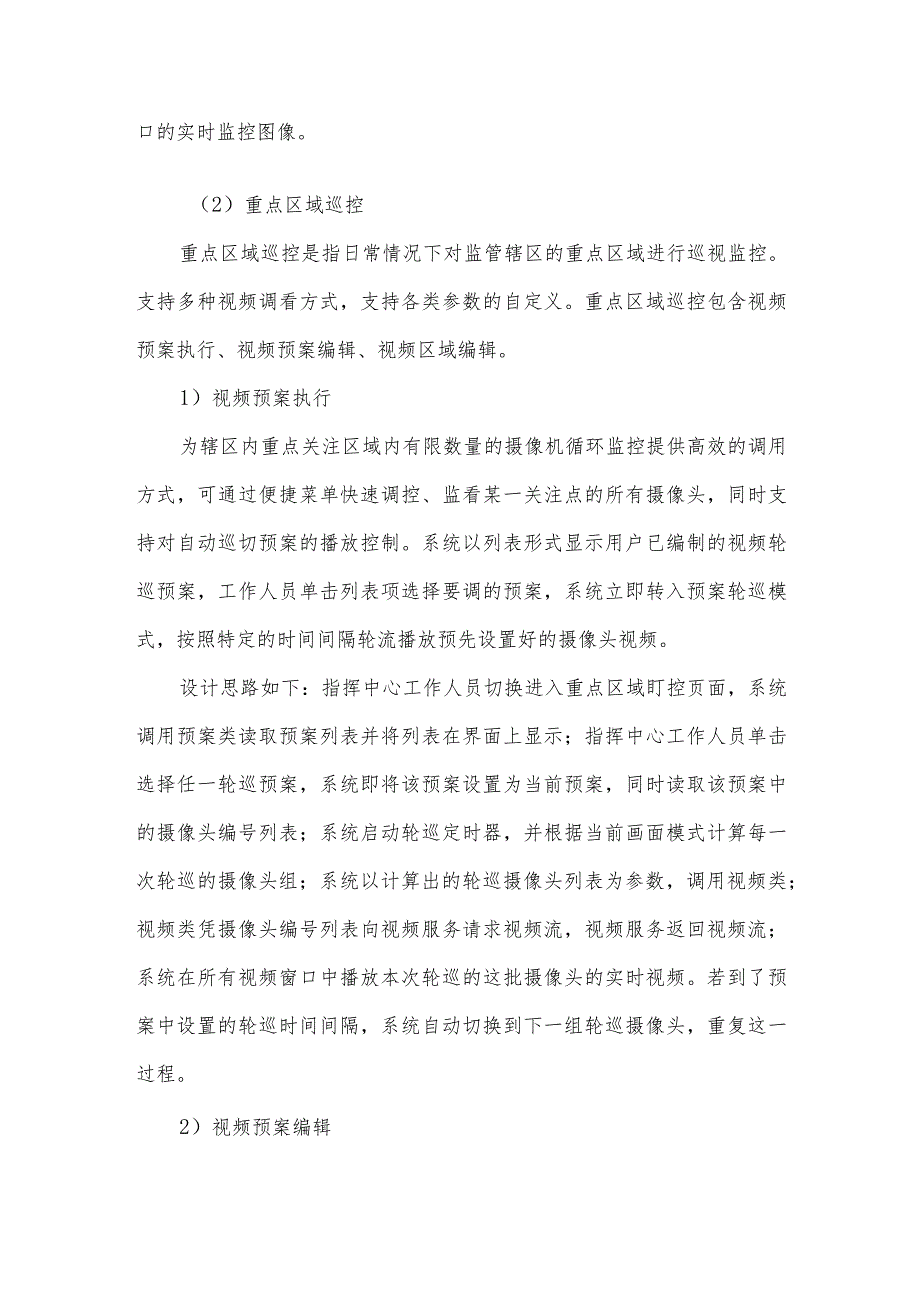

3、路径中。 视频云台控制云台控制功能：通过物理键盘控制带云台摄像头的推拉摇移等操作，包括上、下、左、右、拉近、拉远等。设计思路如下：指挥中心工作人员在界面上选中某个正在播放视频的窗口，系统激活该窗口；工作人员对摇杆键盘进行推拉摇移操作（摇杆键盘已经与客户端PC机建立物理连接），视频云台控制类接收并翻译摇杆键盘发出的指令以进行云台控制操作，控制执行结果直接反映到当前激活窗口的实时监控图像。（2）重点区域巡控重点区域巡控是指日常情况下对监管辖区的重点区域进行巡视监控。支持多种视频调看方式，支持各类参数的自定义。重点区域巡控包含视频预案执行、视频预案编辑、视频区域编辑。1）视频预案执行为辖区内重点关注
4、区域内有限数量的摄像机循环监控提供高效的调用方式，可通过便捷菜单快速调控、监看某一关注点的所有摄像头，同时支持对自动巡切预案的播放控制。系统以列表形式显示用户已编制的视频轮巡预案，工作人员单击列表项选择要调的预案，系统立即转入预案轮巡模式，按照特定的时间间隔轮流播放预先设置好的摄像头视频。设计思路如下：指挥中心工作人员切换进入重点区域盯控页面，系统调用预案类读取预案列表并将列表在界面上显示；指挥中心工作人员单击选择任一轮巡预案，系统即将该预案设置为当前预案，同时读取该预案中的摄像头编号列表；系统启动轮巡定时器，并根据当前画面模式计算每一次轮巡的摄像头组；系统以计算出的轮巡摄像头列表为参数，调用
5、视频类；视频类凭摄像头编号列表向视频服务请求视频流，视频服务返回视频流；系统在所有视频窗口中播放本次轮巡的这批摄像头的实时视频。若到了预案中设置的轮巡时间间隔，系统自动切换到下一组轮巡摄像头，重复这一过程。2）视频预案编辑提供灵活的视频预案的配置管理功能，支持用户按一级（二级、三级、四级）重大危险源涉及企业、一级危险生产工艺、近期报警次数较多类企业、隐患整改情况、随机摄像头编号等方式自定义轮巡预案。指挥中心工作人员点击进入预案管理页面，系统显示所有已编制的视频轮巡预案详细信息，同时可以对预案进行增加、删除、查询、修改操作。设计思路如下：指挥中心工作人员切换进入视频预案编辑页面，系统调用xml操
6、作类读取预案列表并返回给界面，界面加载显示所有预案及详细信息；指挥中心工作人员在预案参数输入区键入文本，系统后台同步对界面录入参数作合法性校验。指挥中心工作人员点击界面上的保存按钮，界面更新预案列表信息，同时系统调用XmI操作类保存最新的预案配置。3）视频区域编辑提供视频区域的配置管理功能，提供按地理区域、企业生产/经营主营业务等方式进行分组，支持用户随时更新视频区域分组设置,包括增加、删除、保存、修改等。设计思路如下：指挥中心工作人员切换进入视频区域编辑页面，系统调用数据库操作类读取视频区域分组信息并返回给界面，界面以简明易看的方式显示视频区域分组信息；工作人员通过界面上提供的交互接对分组信
7、息进行编辑，界面同步更新分组信息；点击保存按钮，系统调用数据库操作类保存最新的视频区域分组配置。（3）历史视频回查历史视频回查主要完成事发之后的视频回查取证功能。安全事故或重大报警后，指挥中心工作人员拷贝企业、智慧环保视频监控系统存储的历史视频至系统，通过视频快照回查、控制、视频倒放、历史视频播放控制等功能，快速定位安全事故事发现场，追溯安全事故相关人员、事由等信息。同时支持下载、截取安全事故事发过程录象，通过系统转码，将下载得到的历史视频转为通用格式进行有选择存储,便于回查取证。模块包括视频快照回查：视频快照回查、视频快照控制；历史视频检索：历史视频调看、历史视频播放控制、历史视频下载和视频
8、统一标准转码组成。历史视频检索完成对大量历史视频中所关注的、有关安全事故的视频进行初步检索、截取、录像、存储。视频快照回查则对截取的历史视频做进一步回查，以获取更具体、详细的信息。1）历史视频调看历史视频调看主要用于协助用户快速查看选定摄像头在某一时间点周围或者某时间段内的历史视频，摄像头的选择支持地图点选和用户输入，检索时间支持“按时间段检索”和“按时间点检索”两种方式。指挥中心工作人员进入历史视频统一检索页面，在界面右侧的九宫格中通过单击鼠标选择需要播放历史视频的窗口，再输入ID号或者双击地图范围获取对应的摄像头，之后可以按时间点检索或者按时间段检索历史视频（按时间点检索需要输入检索时间，
9、按时间段检索需要输入检索开始时间和结束时间）。最后点击播放即可在激活的窗口中调出对应摄像头在选择时间段内的历史视频。2）历史视频播放控制历史视频播放控制可以通过进度条对视频进行拖曳控制，也可以对视频进行暂停、恢复、停止、倍速慢放、倍速快放、单帧播放、录像以及抓图操作，还可对整个视频进行全屏及恢复控制。3）历史视频下载实现将选定摄像头在某段时间内的视频段下载并保存到本地，保存成功后系统支持自动进行“下载结束”提示。指挥中心工作人员首先选中播放视频的窗口,获取对应的摄像头编号，在通过点击按钮或者手动输入获取下载的开始时间和结束时间,最后点击“视频下载”按钮，实现视频的下载。4）视频统一标准解码视频
10、统一标准解码用于保证所下载的视频可以使用普通播放器进行播放。下载后的视频格式与前端的设备有关，需要特定的播放器或者插件的支持才能打开。历史视频统一标准转码功能在下载视频过程中，可将视频统一转换为标准的avi视频格式，可用大部分播放器播放。5）视频快照回查安全事故、报警发生后，可以根据发生的地点选择特定的摄像头，再通过输入事故发生的大致时间或者时间段获得在选定时间范围内的历史视频切片，指挥中心工作人员可以通过查看切片来缩小事件发生的时间范围，提高了事件的定位速度。在该模块内，也可以通过选定某画面来播放当前画面到下一画面之间的视频片段，并调出事件发生地的周边视频，从而快速找出事件的责任方。6）视频快照控制对工作人员选定的切片可以进行“缩放”操作、在多组切片之间进行“上一级”和“下一级”的切换，也可以控制切片的进度。“缩放”功能可以将选定的视频进行放大，以便操作人员更清楚地看到切片内的细小目标，提高操作人员判断的精确度。工作人员可以通过在当前切片内获得“二次切片开始时间”“二次切片结束时间”进行二次切片。另外，在工作人员进行多次切片后，可以通过“上一级”和“下一级”功能在多组切片之间进行切换，点击“上一级”按钮可以将上一层切片调出。而“下一级”按钮可以将下层切片显示在界面上。
