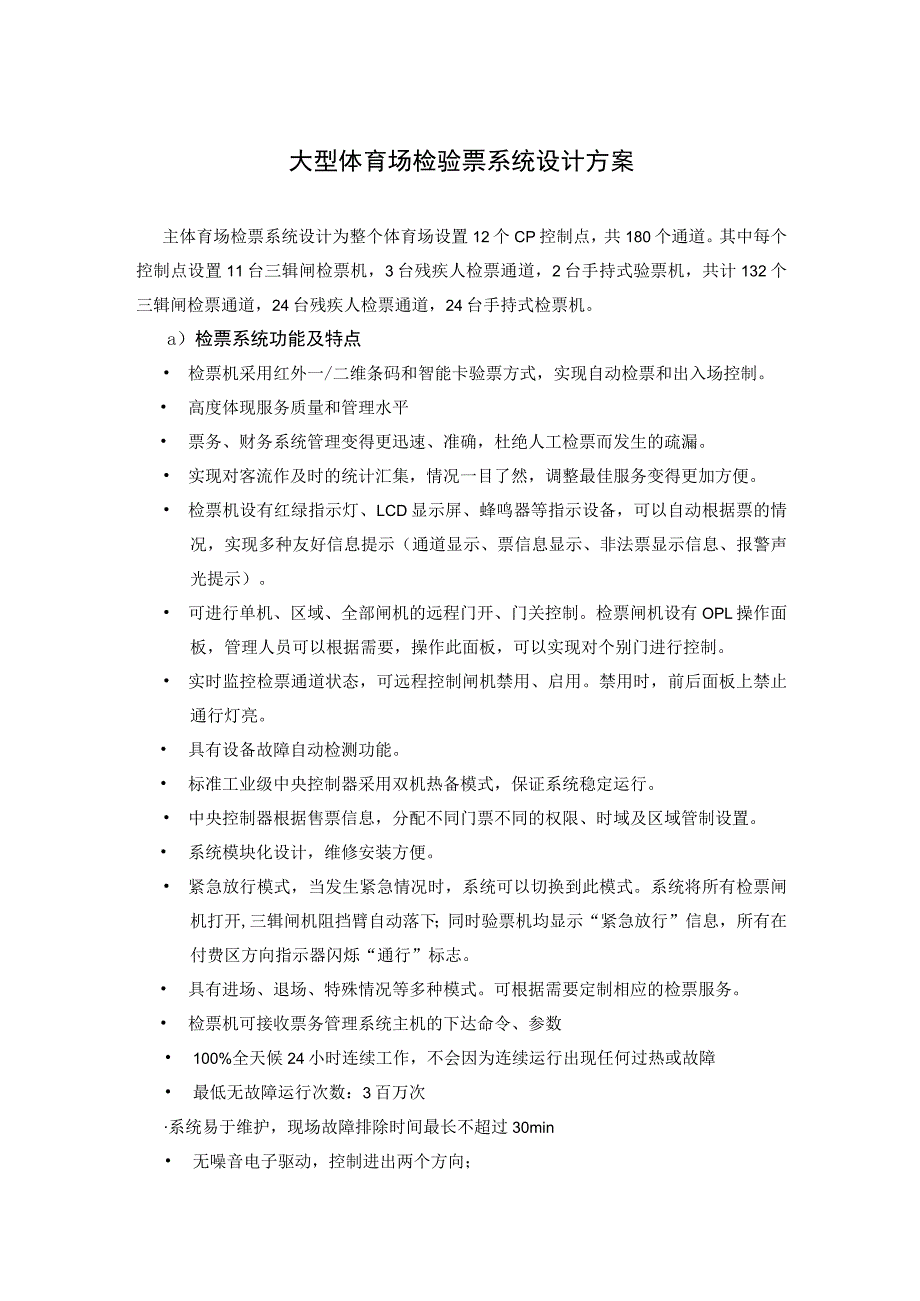

1、大型体育场检验票系统设计方案主体育场检票系统设计为整个体育场设置12个CP控制点,共180个通道。其中每个控制点设置11台三辑闸检票机,3台残疾人检票通道,2台手持式验票机,共计132个三辑闸检票通道,24台残疾人检票通道,24台手持式检票机。a)检票系统功能及特点 检票机采用红外一/二维条码和智能卡验票方式,实现自动检票和出入场控制。 高度体现服务质量和管理水平 票务、财务系统管理变得更迅速、准确,杜绝人工检票而发生的疏漏。 实现对客流作及时的统计汇集,情况一目了然,调整最佳服务变得更加方便。 检票机设有红绿指示灯、LCD显示屏、蜂鸣器等指示设备,可以自动根据票的情况,实现多种友好信息提示(

2、通道显示、票信息显示、非法票显示信息、报警声光提示)。 可进行单机、区域、全部闸机的远程门开、门关控制。检票闸机设有OPL操作面板,管理人员可以根据需要,操作此面板,可以实现对个别门进行控制。 实时监控检票通道状态,可远程控制闸机禁用、启用。禁用时,前后面板上禁止通行灯亮。 具有设备故障自动检测功能。 标准工业级中央控制器采用双机热备模式,保证系统稳定运行。 中央控制器根据售票信息,分配不同门票不同的权限、时域及区域管制设置。 系统模块化设计,维修安装方便。 紧急放行模式,当发生紧急情况时,系统可以切换到此模式。系统将所有检票闸机打开,三辑闸机阻挡臂自动落下;同时验票机均显示“紧急放行”信息,

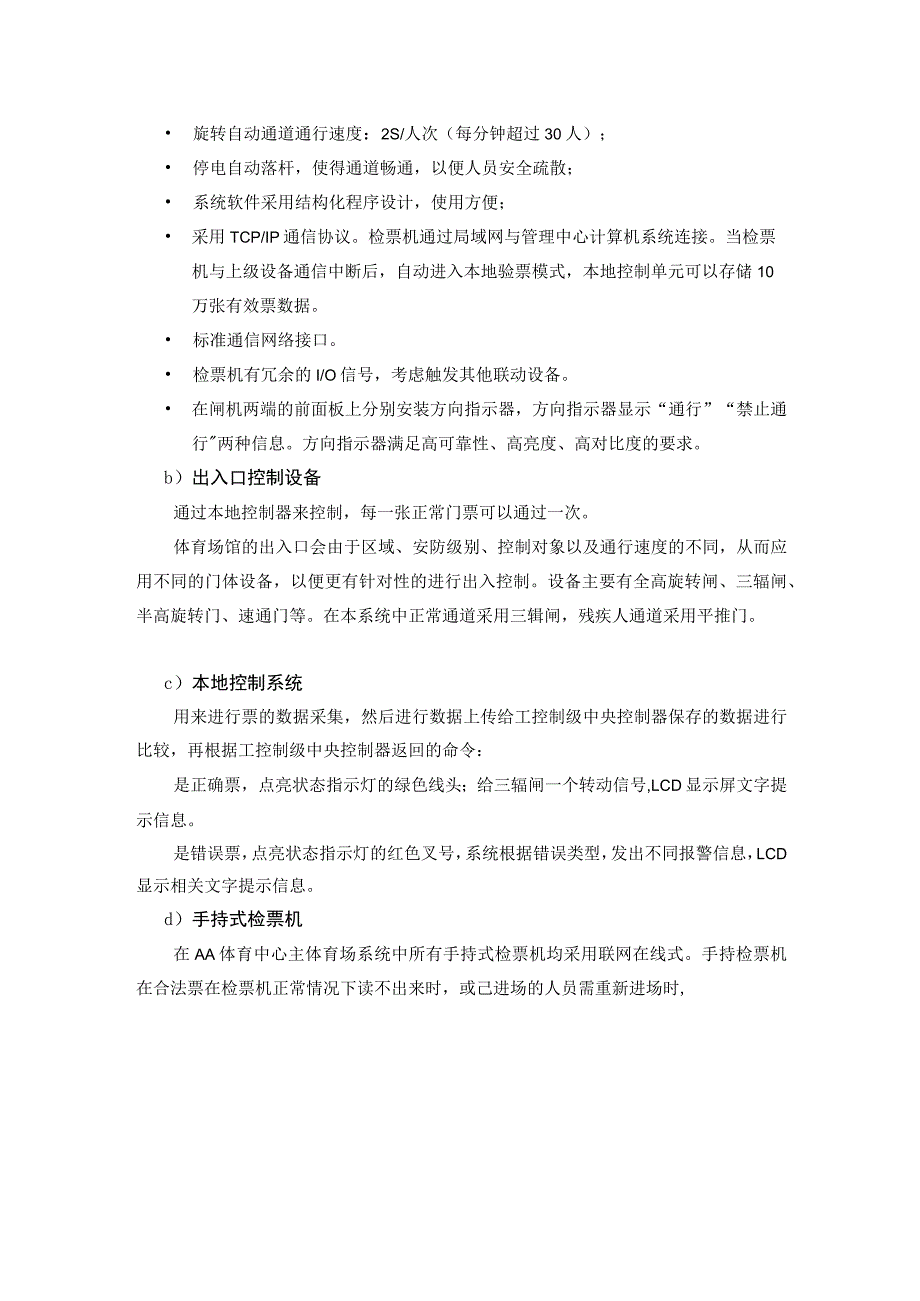

3、所有在付费区方向指示器闪烁“通行”标志。 具有进场、退场、特殊情况等多种模式。可根据需要定制相应的检票服务。 检票机可接收票务管理系统主机的下达命令、参数 100%全天候24小时连续工作,不会因为连续运行出现任何过热或故障 最低无故障运行次数:3百万次系统易于维护,现场故障排除时间最长不超过30min 无噪音电子驱动,控制进出两个方向; 旋转自动通道通行速度:2S/人次(每分钟超过30人); 停电自动落杆,使得通道畅通,以便人员安全疏散; 系统软件采用结构化程序设计,使用方便; 采用TCP/IP通信协议。检票机通过局域网与管理中心计算机系统连接。当检票机与上级设备通信中断后,自动进入本地验票模

4、式,本地控制单元可以存储10万张有效票数据。 标准通信网络接口。 检票机有冗余的I/O信号,考虑触发其他联动设备。 在闸机两端的前面板上分别安装方向指示器,方向指示器显示“通行”“禁止通行两种信息。方向指示器满足高可靠性、高亮度、高对比度的要求。b)出入口控制设备通过本地控制器来控制,每一张正常门票可以通过一次。体育场馆的出入口会由于区域、安防级别、控制对象以及通行速度的不同,从而应用不同的门体设备,以便更有针对性的进行出入控制。设备主要有全高旋转闸、三辐闸、半高旋转门、速通门等。在本系统中正常通道采用三辑闸,残疾人通道采用平推门。c)本地控制系统用来进行票的数据采集,然后进行数据上传给工控制

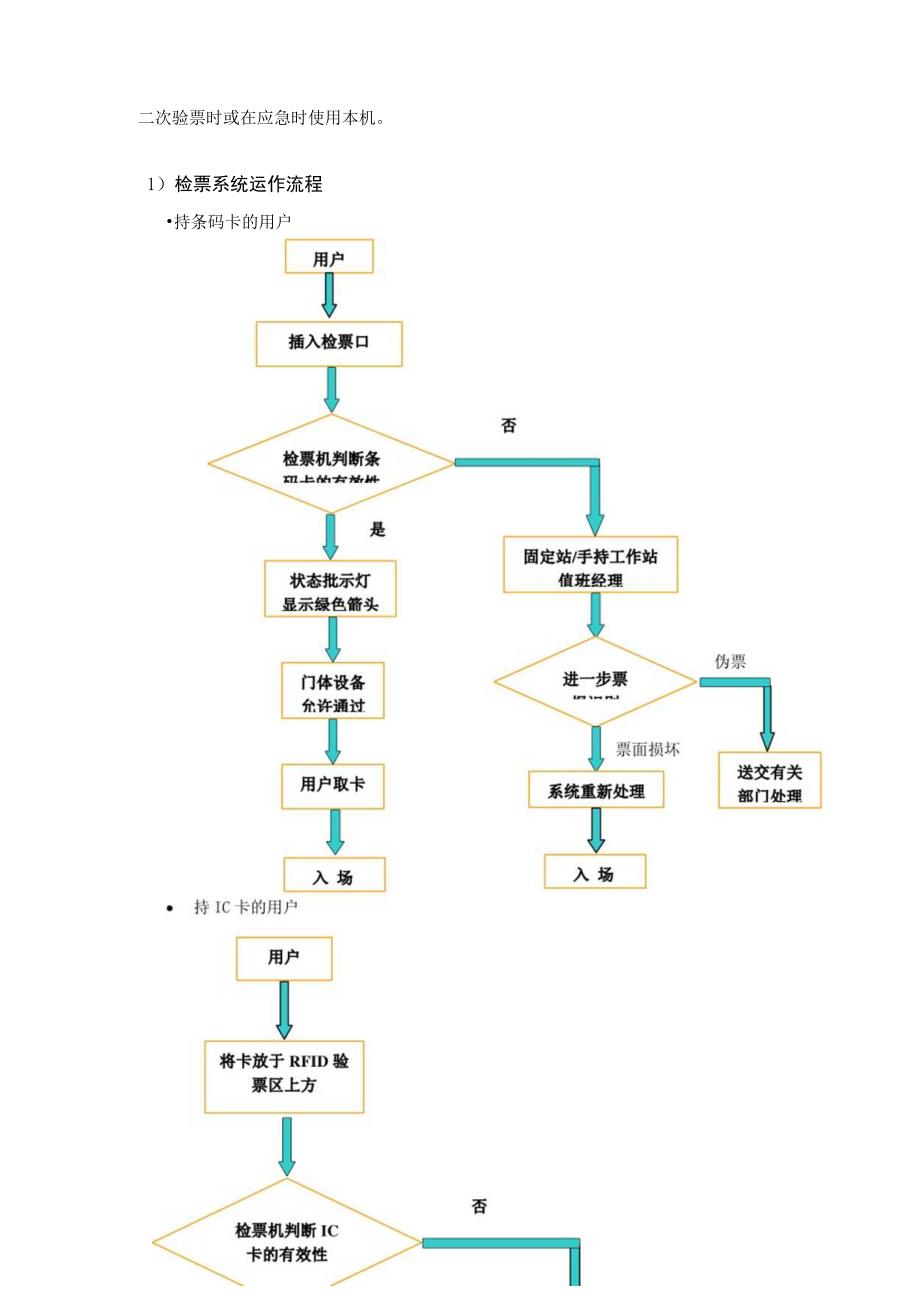

5、级中央控制器保存的数据进行比较,再根据工控制级中央控制器返回的命令:是正确票,点亮状态指示灯的绿色线头;给三辐闸一个转动信号,LCD显示屏文字提示信息。是错误票,点亮状态指示灯的红色叉号,系统根据错误类型,发出不同报警信息,LCD显示相关文字提示信息。d)手持式检票机在AA体育中心主体育场系统中所有手持式检票机均采用联网在线式。手持检票机在合法票在检票机正常情况下读不出来时,或己进场的人员需重新进场时,二次验票时或在应急时使用本机。1)检票系统运作流程持条码卡的用户2)检票系统功能A.系统主要功能: 监控管理具备各主控设备参数的设置、通道监控、通道控制、与设备的通讯和实时下载新票服务等功能;

6、用户管理指对登陆软件系统的操作员进行操作权限的分配、权限组别的划分和操作员的管理等 数据接口与维护对数据库的配置设定、历史数据清理、数据的备份和数据恢复,设定与售票系统接口等。 统计查询子系统统计查询子系统主要完成对检票信息的查询与统计,提供各种用户所需要的报表。B.检票系统数据建立主要流程3)监控子系统监控子系统包括:系统参数的设置、针对制售票系统的自动即时下载服务等功能,以完成以太网设备的参数设置、门票下载以及监控数据的实时上传,当数据上传时,系统自动把通过门票的类型统计到各票类中,并实时显示在界面上,供监控人员管理参考。它具有如下菜单:监控系统的主界面中包括监视门票通行的情况和监控设备的

7、运行状态等两种方式;程序设计界面和按钮从方便操作入手,把常用的功能以快捷方式置于界面上,如:辅助参数设置,时钟校对和没成功下载的票号恢复等等;界面中的颜色规划:显示框中信息的颜色分为正常色(反白色)和警报色(红色),以方便操作员监视;图型显示分为绿色和红色两种,红色表示设备出错或通讯故障,绿色表明设备运行正常。主界面如下(场馆监控):主界面功能:运行监控(即监控勾选)时,监控图标则立刻激活,被选中的设备就会实时与操作员站通讯,把它的信息(通讯不正常或有票通过信息)实时通知操作员站,即中央控制器处在监视中。实时下载服务图标说明:实时下载:表明实时下载已经启动;实时下载:表明实时下载已经停止。A

8、SAC-gl票务管理设备管理员工管理实时监控统计报告数据库备份帮助C)I玲o|以同匠您而属1盥-Q&g即G0狎蝎百北f北T:北-21 M-201 gl M-202 1 H-2O3 gl H-204 H H-205 Q M-206 0 H-207 H H-208 E H-209 0 -2103 H-211 4 H-212 0 M-213 0 J-214 G M-215:北-3 *北Y;西T f 西-2 f 西-3 ;f 西 Y实时事件2005/08/12 18:05:32N2112005/08/1218:05:32W-1022005/08/1218:05:32E-4102005/08/1218:

9、05:32S-2032005/08/12 18:05:33S-2052005/08/12 18:05:33S-2092005/08/1218:05:33N-1072005/08/12 18:05:33W-2012005/08/1218:05:33W-3052005/08/12 18:05:33W-3072005/08/1218:05:33N-4032005/08/12 18:05:33N4082005/08/1218:05:33E-2122005/08/1218:05:33N-1092005/08/1218:05:33W1032005/08/12 18:05:33E-4122005/08/13

10、 18:05:33E-41320050a5 18 05.33 2005/08/1618:05:33 2005/08/17 18:05:33 2005/08/1818:05:33 2005/08/19 18:05:33 2005/08/2018:05:33 2005/08/21 18:05:33 2005/08/23 18:05:33 2005/08/24 18:05:34 2005/08/25 18:05:34E-415 N-106 N-107S-201S202S-203 S204 S-206S-207 S-208-l l源票源票票票票Jt票票望票 检杨检楼检杨桧楼松拗檎检II-i(119:5

11、8)图型监控以不同的形状的象形图和红绿两种颜色表示不同的设备及其工作状态,让监控人员一目了然设备的运作是否正常。根据现场实际的分布,把各设备安放在相应的位置,再通过图形的不同颜色表示设备的相关状态,如红色表示该设备通讯或设备本身出现问题,以绿色表示设备运作正常;E检票机状态-ll l:北-2QN-201QN-202QN-203glN-204HN-205QN-2060N-207QN-208HN-2090N-210jN-211&N-212&N-213GN-214GN-215设备维护即设置好各中央控制器的通讯参数,以便操作员站能顺利地与中央控制器通讯。辅助参数设置本系统的辅助参数包括监控时间间隔参数

12、和针对售制票系统的实时下载服务参数,监控时间间隔是指系统自动轮循中央控制器设备的最短时间。启动实时下载服务时,系统将激活自动下载服务,此时如果有新的制票信息,则系统将会自动将期下载到中央控制器中。J设定周工作计划周计划名称:ENoRMALEWE函星期一106.00-20.003星期二06,-20.3星期三06.-20.00;J星期四106.0020.00星期五106.0020.00星期六106.00-12.00星期日06.-12.00假日Ivakantie浏览OOhMh08h12hUh20h24h确定取消帮助3机器时间采集向所选中的设备请求其时间反馈动作,其时间信息将显示在设备列表状态栏。 机

13、器时钟校对校对所选中的设备的时间,时钟校对是以操作员站(执行时钟校对的计算机)时钟为准,使设备时钟与计算机时钟同步,其校对结果将显示在设备列表状态栏。 名单清除即清除中央控制器中的所有名单列表,所以在执行此种操作时必须格外小心。 名单重载执行此操作时,系统将先清理掉中央控制器中的所有名单,再把属于该中央控制器的名单自动下载到该中央控制器中。 票号修复执行此操作时,系统将把下载不成功的名单重新下载,如果还是连续几次下载都不成功,则系统仍会将该名单作上标识先放于一边 装载通知通知中央控制器把名单列表装载到内存中,以便中央控制器能快速查询门票的合法性。装载通知只用于FTP等文件下载方式,当用FTP下

14、载后才需要装载通知,正常的名单重载和单条名单下载时,中央控制器会自动更新内存,不需通知。 通过文件装载即把已经形成好的名单文件下载到中央控制器中,此种方式为备用方式。所下载的文件格式,必须符合通讯协议的要求。运行时系统将提示选取文件。 单条名单下载下载手工录入的单条名单到中央控制器。 记录清除清除中央控制器中的刷门票记录,同样此操作是不可恢复性的,所以须特别小心,以防把有用的检票数据给删除掉。 未采记录数向中央控制器发出请求,查询它有多少条检票记录未被操作员站采集上来,如果有未采记录数,则其数量将显示于各自的信息框中。 记录上传求中央控制器把未采集的记录上传给中央控制器,此种上传不是实时上传,所以系统不会将此时上传的数据列入通道监控的列表中,而只更新流量统计中的数据。 SAC-回 xi票务管理设备管理 员工管理实时监控统计报告数据库备份帮助:iO O (初同屏麻加日$ M镣一公; !)羽电!用口NJ员工状态。北-GB7北TH 户 201Q / 202 0 1F210 0 1F2
