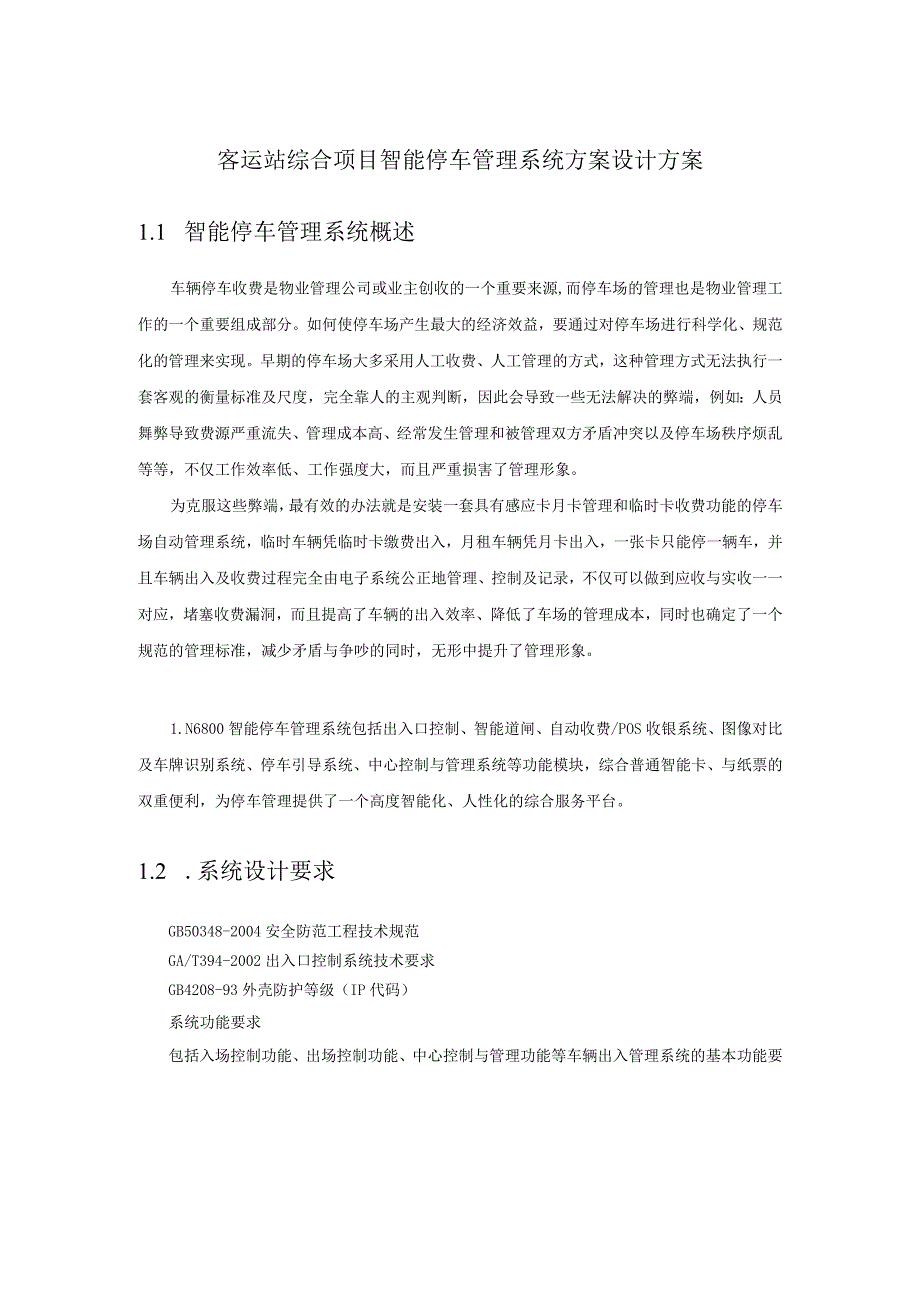

1、客运站综合项目智能停车管理系统方案设计方案1.1 智能停车管理系统概述车辆停车收费是物业管理公司或业主创收的一个重要来源,而停车场的管理也是物业管理工作的一个重要组成部分。如何使停车场产生最大的经济效益，要通过对停车场进行科学化、规范化的管理来实现。早期的停车场大多采用人工收费、人工管理的方式，这种管理方式无法执行一套客观的衡量标准及尺度，完全靠人的主观判断，因此会导致一些无法解决的弊端，例如：人员舞弊导致费源严重流失、管理成本高、经常发生管理和被管理双方矛盾冲突以及停车场秩序烦乱等等，不仅工作效率低、工作强度大，而且严重损害了管理形象。为克服这些弊端，最有效的办法就是安装一套具有感应卡月卡管
2、理和临时卡收费功能的停车场自动管理系统，临时车辆凭临时卡缴费出入，月租车辆凭月卡出入，一张卡只能停一辆车，并且车辆出入及收费过程完全由电子系统公正地管理、控制及记录，不仅可以做到应收与实收一一对应，堵塞收费漏洞，而且提高了车辆的出入效率、降低了车场的管理成本，同时也确定了一个规范的管理标准，减少矛盾与争吵的同时，无形中提升了管理形象。1.N6800智能停车管理系统包括出入口控制、智能道闸、自动收费/POS收银系统、图像对比及车牌识别系统、停车引导系统、中心控制与管理系统等功能模块，综合普通智能卡、与纸票的双重便利，为停车管理提供了一个高度智能化、人性化的综合服务平台。1.2 .系统设计要求GB
3、50348-2004安全防范工程技术规范GA/T394-2002出入口控制系统技术要求GB4208-93外壳防护等级（IP代码）系统功能要求包括入场控制功能、出场控制功能、中心控制与管理功能等车辆出入管理系统的基本功能要求，同时，也要求系统功能能够兼容用户卡通的管理要求。1.3.系统设计结构根据图纸及相关要求，我们设计：医院区设计了3套自动吐卡标准型系统，学校地下车库1套自动吐卡标准型系统，住宅区设计了4套自动吐卡管理系统，客运站住宅区设计了2套自动吐卡标准型系统，批发市场8个出入口设计了16台遥控道闸机。车辆出入管理系统包括标准的一进一出系统或一个多进多出系统，以及相应的电脑管理收费终端，一
4、套中心控制与管理服务器。对于一个分布式车辆管理系统，每个出入口都是一个标准的一进一出系统，每个出入口的车辆出入管理设备都能够独立工作，独立完成数据采集、存储、处理和控制等功能。电脑管理收费终端通过用户局域网络与同样接入局域网的车辆出入管理专用服务器相链接，车辆出入管理专用服务器是整个车辆出入管理系统的管理与控制中心。服务器由中央管理单元、数据库系统、中央管理执行设备等组成，如图1所示。其中，中央管理执行设备主要包含车辆身份编码信息授权设备、通讯控制设备、声光设备、打印机等。图1中央管理部分组成框图服务器端应包含车辆身份编码信息授权设备，如IC和ID的发行设备，打印机等等。对于需要与用户一卡通系
5、统兼容的车辆出入管理系统,可以通过第三方代理服务器实现一卡通数据与车辆出入管理系统的数据同步。1.N6800智能停车管理系统的系统结构如下图所示。1.4工作流程设计1.4.1车辆入场工作流程外来临时车辆在语音提示下，从入口控制机的出卡/票口取临时卡/票，同时入口控制机上的LED中文显示和语音提示该车辆的入场操作程序，内部及授权月卡车辆采用中距离卡进出。月卡车辆和临时车辆的进场，可实现无人值守。车辆入场工作流程图如下图：5h士x1.4.2车辆出场工作流程临时车辆出场时，直接驾车在收费电脑处交还IC卡或纸票，管理员通过发卡器读卡或条码阅读器读取纸票信息，收费电脑根据收费标准自动计算停车时间及应收金
6、额，LED收费金额显示屏显示应缴费金额，同时语音报读金额，管理员收费后通过票据打印机打印收据,然后按下放行键，道闸自动升杆放行车辆，车辆外出后，电动道闸自动关闭。如图所示，分别为出入口一体一进一出双通道系统图、出入口分离一进一出双通道系统图、出入口分离单通道系统图。出入口一体双通道系统图出入口分离双通道系统图出入口分离单通道系统图入口控制设备入口控制设备包括入口控制机、道闸、近、中或远距离读卡系统、LED信息显示屏、图像抓拍设备、车辆检测设备。内部或授权的用户，通过中距离卡进出。入口控制设备的原理框图如下图所示。入口控制机1.P1C-920-001MCU微电脑控制系统1.PIC-920-002
7、自动吐卡机/高速条形码自动吐票机1.PLIC/ID1C/1D卡读卡系统1.PIC-920-005中文LED显示屏1.NMUB-2数字式双路车辆检测器道闸LPB40入口电动道闸图像抓拍设备高性能彩色摄像机摄像机护罩和支架2米立杆车辆检测设备LNMUB-2数字式双路车辆检测器（含在入口控制机中）入口控制机和道闸前各埋设一个地感线圈出口控制设备出口控制设备包括出口控制机、道闸、远距离读卡系统、图像抓拍设备、车辆检测设备。DC卡读卡系统远距离读卡系统出口电动道闸KCU微电脑控制系统 LED显示屏、语音I数字式双路车辆检测器彩色摄像机、对讲设备电脑收费管理终揣出口控制机L0C-920-001MCU微电脑
8、控制系统1.PLIC/ID1C/1D卡读卡系统L0C-920-005中文LED显示屏LNMUB-2数字式双路车辆检测器道闸LPAB40入口电动道闸图像抓拍设备高性能彩色摄像机摄像机护罩和支架2米立杆车辆检测设备LNMUB-2数字式双路车辆检测器（含在出口控制机中）出口控制机和道闸前各埋设一个地感线圈电脑管理终端塔式台式机LP485-H4集线器1.PVT878视频捕捉卡1张1.6 软件功能设计图1出入监控软件界面ParkMagNET停车场管理软件是基于高级语言编写的停车场专用管理软件。该管理软件集聚了人性化的操作界面、稳定高效的数据库管理、清晰的图像显示、良好而灵活的自动控制和精准的数据处理功能
9、，高效、稳定、全面的满足客户的需求。ParkMagNET停车场管理软件安装在收费岗亭的电脑上，是停车场设备的配套设施，是停车管理系统中控制、操作和处理数据的核心部分。 软件操作采用多级权限用户设置，明确用户的使用权限，提供安全有效的管理。 操作主界面提供出入口图像抓拍图片显示功能，同时还提供了视频实时监控和显示的功能，在主界面上可以清楚的监控到停车场出入口的现场情况。 软件控制系统道闸抬杆功能:控制中心可以通过软件直接控制各个出入口道闸的抬杆和降杆。 强大的管理功能：软件为操作人员提供了车位数设置、收费标准设置、端口设置、系统对时、进场卡管理、数据事件查询，网络管理功能、收费数据处理等功能。
10、完善的报表处理功能：系统提供月卡和临时卡报表处理，收费人员收费金额报表处理等功能。报表数据永久性存储。 美观大方的操作界面，操作简单直观。1.7 性能参数 通信速率：采用COM串口，与出入口控制机通信速率为9600bps。 收费标准设定：提供6种收费标准设定，收费精度可以达到分钟级别。灵活设定每个小时的收费标准，最高收费金额和最低消费金额等。 月卡设置：月卡信息包括充值金额、有效时间、卡号、编号、车牌号以及持卡人资料等；有效时间可以按天、按周、按月、按季、按年等形式进行设定。 权限设置：系统提供3级管理员权限设置，分别为高级管理员、管理员和收费员。高级管理员和管理员具有同级别的管理权限。 视频
11、监控：支持1路、4路实时视频监控。采用BT878视频采集卡，要求电脑主板提供PCI插槽。 电脑配置要求：CPUiPI11800;硬盘：80G；内存：256M；主板：带2个以上PCI插槽和支持独立显卡（推荐选用华硕主板）；显卡：32M；系统：Win2000或WinXP。1.8软件主操作界面图2用户软件主操作界面1.9软件功能说明1.9.1系统管理设置系统基本设置包括密码配置更换、参数设置、用户管理、设备管理。在进行系统基本配置时要进入系统管理必须是管理员级别。主界面上“系统管理”对话框参数设置包括系统网络命名设置、当前停车位设置、抓拍图像保留天数设置、出入记录保存天数设置、费用精确度设置、月租类
12、型、收款单位名称等，都可由用户自定。出口控制机设备地址根据收费处出口控制机地址设置。I系统参数收费标Jtl收费标准2收费标准3收费标港4收费标Jts收费标准6设备串口名称：金83显示屏串口名称：浇V本东妩网路命名：抓殖图像保密天数：临时收费打的：GP-5850II-每秒笠询次数：o-1金额显示屏地址：一出入记录俣存天数：90收欺单位名称:厦门立林第38/报表打印机：费用箱确度：元A区停车位:数量：I剥余：898B区停车便数员：剃余：0C区停车住数量：I剩余3F=D区停车便数量：II利余:O视SU对应设备地址：I祝2对应设备地址：2视频3对应设备地址：3视Sh对应设备地址：4收费对应视频序号：确
13、定取消“系统管理”界面的“收费设置”如图5。如图5,收费标准栏内提供6种收费标准，可以根据用户的需求进行设置。收费标准包括每小时计费金额、最低消费时间和最低消费金额、收费精度、免费时间、最高金额、批量时间及批量金额。在主界面上“用户管理”如图6所示。用户管理设置包括：用户名称、用户说明、登入名称、登入密码权限设置。用户根据实际使用情况对管理人员、收费员有关内容进行设置，如：管理员可以有全部权限，而收费员只能有部分权限。正常情况下收费员只有出场收费、出入查询、在场信息使用等权限。用户也可根据现场实际情况设置不同权限管理员、收费员的权限；用户只要点击添加按钮，输入相关用户名称、用户说明、登入名称、
14、登入密码权限后，点权限设置即可。注意设置完后要保存。用户也可通过点击列表来删除或修改管理员或收费员的相关信息.图61.9.3 设备管理设置“设备管理”如图7的对话框设备爸理臣及计算机通备名林分区电址屿进出工祭状之说明信0讴岖退讴岖入用设G在线 入场喷8在倏 出场设备ttt 出用设备在线 出用或冬在饯UB600 49 50U5600 49 50UB8 49 SOU6800 49 50UMOO 49 SOjafl Jgaaa名可 节点J设备名： 进出美加： *： 田明信:堵址码： $0（1： 遥接计It机修改I w 晒修的I图7设备管理设置包括：设备名称、进出场类型、说明信息等。1.9.4 卡片管理操作及功能说明卡片发行功能卡发行所涉及对应用户资料包括（如图8）:卡片发行发卡管理卡类型：长号码：月租类型：充值月数：车牌号码：车主姓名：本位信息：月租费用：充值金颔：I有效期限：车辆型号：I回侬：II证件类Sl ：I证件号码：III联系电话:I地址：II收费金顺：II总金额：II即日期：|I备注信息：图8车牌号码（卡持有者的车牌号码）；有效时间（卡的使用有效期）；车辆型号；充值金额
