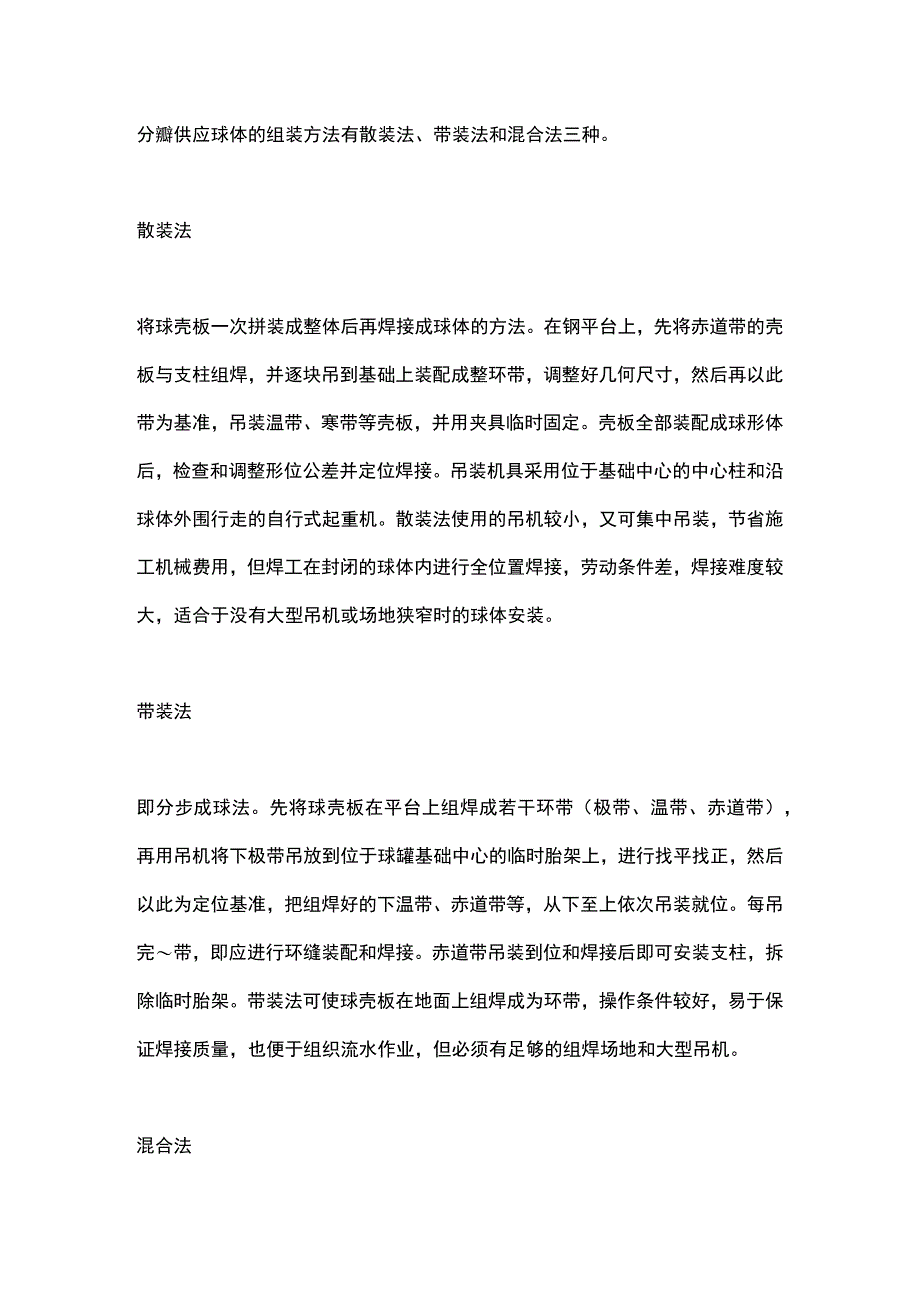

容器焊装的常用方法.docx_第2页
第2页 / 共5页

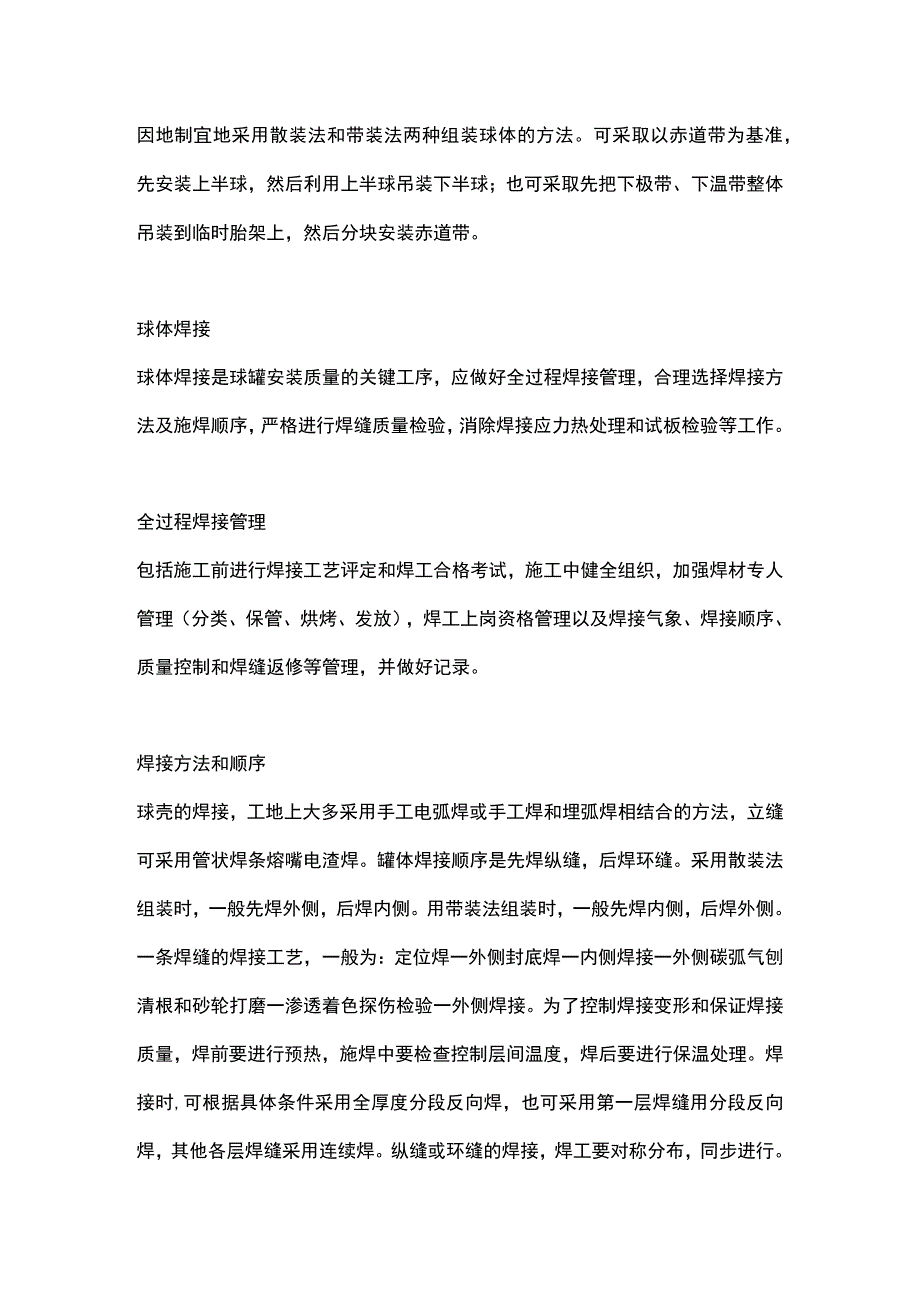

容器焊装的常用方法.docx_第3页
第3页 / 共5页
容器焊装的常用方法.docx_第4页
第4页 / 共5页
容器焊装的常用方法.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《容器焊装的常用方法.docx》由会员分享,可在线阅读,更多相关《容器焊装的常用方法.docx(5页珍藏版)》请在第壹文秘上搜索。

1、将工厂预制好的球壳板及支柱等构件,按照设计和规范要求,在工地进行组装、安装、焊接成球状的作业过程。球形压力容器简称球罐,与其他形式的容器相比,其重量与体积之比最小,受力均匀,可以承受较高的压力,是工业中普遍应用的大容积定容储气罐。在冶金工厂中,球罐常用于贮存氧气、氮气及保护气体等,以供氧气炼钢、富氧鼓风、轧钢热处理炉及煤气置换等生产所需用气。球罐由球体壳板(分赤道带、下温带、下寒带、上温带、上寒带和极顶板)、支柱、操作平台及管件等组成。球罐按其结构型式分为桔瓣式和混合式两种。根据运输条件,中、小型球体,多采取由制造厂整体、半球或分带供货,大型球体均由制造厂分瓣供货。球罐在服役过程中易出现脆性破

2、坏,因为其制作、安装要求比较严格,对其装配的几何尺寸、焊接质量及整体退火等要实行参数监控和跟踪检验,以保证生产使用的安全。球罐安装企业要由具有国家劳动部门批准的球罐安装许可证资格的单位承担。球形压力容器安装主要包括球体组装、球体焊接、强度试验、气密性试验和防腐涂装等内容。安装前要制订细致的施工方案,准备吊装机具,进行焊工培训,做好原材料及构件检验和检测条件准备,以保证安装工作顺利进行。球体组装分瓣供应球体的组装方法有散装法、带装法和混合法三种。散装法将球壳板一次拼装成整体后再焊接成球体的方法。在钢平台上,先将赤道带的壳板与支柱组焊,并逐块吊到基础上装配成整环带,调整好几何尺寸,然后再以此带为基

3、准,吊装温带、寒带等壳板,并用夹具临时固定。壳板全部装配成球形体后,检查和调整形位公差并定位焊接。吊装机具采用位于基础中心的中心柱和沿球体外围行走的自行式起重机。散装法使用的吊机较小,又可集中吊装,节省施工机械费用,但焊工在封闭的球体内进行全位置焊接,劳动条件差,焊接难度较大,适合于没有大型吊机或场地狭窄时的球体安装。带装法即分步成球法。先将球壳板在平台上组焊成若干环带(极带、温带、赤道带),再用吊机将下极带吊放到位于球罐基础中心的临时胎架上,进行找平找正,然后以此为定位基准,把组焊好的下温带、赤道带等,从下至上依次吊装就位。每吊完带,即应进行环缝装配和焊接。赤道带吊装到位和焊接后即可安装支柱

4、,拆除临时胎架。带装法可使球壳板在地面上组焊成为环带,操作条件较好,易于保证焊接质量,也便于组织流水作业,但必须有足够的组焊场地和大型吊机。混合法因地制宜地采用散装法和带装法两种组装球体的方法。可采取以赤道带为基准,先安装上半球,然后利用上半球吊装下半球;也可采取先把下极带、下温带整体吊装到临时胎架上,然后分块安装赤道带。球体焊接球体焊接是球罐安装质量的关键工序,应做好全过程焊接管理,合理选择焊接方法及施焊顺序,严格进行焊缝质量检验,消除焊接应力热处理和试板检验等工作。全过程焊接管理包括施工前进行焊接工艺评定和焊工合格考试,施工中健全组织,加强焊材专人管理(分类、保管、烘烤、发放),焊工上岗资

5、格管理以及焊接气象、焊接顺序、质量控制和焊缝返修等管理,并做好记录。焊接方法和顺序球壳的焊接,工地上大多采用手工电弧焊或手工焊和埋弧焊相结合的方法,立缝可采用管状焊条熔嘴电渣焊。罐体焊接顺序是先焊纵缝,后焊环缝。采用散装法组装时,一般先焊外侧,后焊内侧。用带装法组装时,一般先焊内侧,后焊外侧。一条焊缝的焊接工艺,一般为:定位焊一外侧封底焊一内侧焊接一外侧碳弧气刨清根和砂轮打磨一渗透着色探伤检验一外侧焊接。为了控制焊接变形和保证焊接质量,焊前要进行预热,施焊中要检查控制层间温度,焊后要进行保温处理。焊接时,可根据具体条件采用全厚度分段反向焊,也可采用第一层焊缝用分段反向焊,其他各层焊缝采用连续焊

6、。纵缝或环缝的焊接,焊工要对称分布,同步进行。环缝焊接宜采用多层、多道焊接法。平缝、立缝、仰缝焊接宜采用多层焊接法。每层焊缝均要及时清除焊皮,起、收弧点要错开。焊缝质量检验分焊缝外观检查和焊缝内部质量检查。外观检查包括对焊缝的咬边、增宽、余高和表面气孔等缺陷的检查。焊缝内部质量检查包括焊缝未焊透、裂纹和大尺寸气孔、夹渣等缺陷的检查。检查手段主要采用X或Y射线和超声波探伤,并辅以磁粉或渗透探伤。对每条对接焊缝及人孔、管座的焊缝要作Io0%的超声波探伤;对球罐的对接焊缝及其两侧3cm范围内的内外表面要作100%的磁粉探伤;对T字口焊缝和超声波检验的复检,要作X射线探伤。对支柱角焊缝及碳弧气刨坡口处

7、采用着色探伤。焊缝缺陷返修后还须再进行探伤。消除焊接应力热处理由于球壳板的材质不同,当板厚超过一定限度时,焊后产生的应力会影响球罐的安全工作,因此需作消除焊接应力热处理以改善焊接接头的组织,使淬硬组织回火,消除残余应力,提高韧性,消除焊接应力热处理方法有:整体内燃法、远红外加热法、温水超载法和爆炸法等,其中前两种应用较多。不同的钢种应选用不同的热处理制度。试板检验为了验证焊缝质量,通常在球体焊接的同时,由焊接球罐壳板的焊工制备若干与球壳板相同材质、同等板厚、相同焊接参数和相同热处理条件的试板。检验试板的力学性能,以此推断球壳焊缝的工作性能。强度试验最常用的方法是向球罐内充满液体(通常用水作介质

8、,故亦称水压试验),并保持其一定压力(一般为1.25倍工作压力),温度大于5。J检查球罐各部位和基础的可靠性。试压应采取缓慢分级升压,为了能及时发现裂缝及其扩展情况,可以用声发射方法(AE法)进行监视。当球罐支柱难以保证水压试验的荷载时,要采取相应的加固措施。气密性试验强度试验合格后,应采用气体(压缩空气或惰性气体)检查球体在工作压力时的密封性能。这对盛装不允许有微量泄漏介质(易燃、易爆或有毒)的球罐尤为重要。防腐涂装整个容器强度性能和几何尺寸检验合格并获得确认后应进行球罐涂装,以防止贮存的介质和外部环境对容器的腐蚀,并使容器有明显的标志。涂装材料要根据容器所盛介质的特性和安全要求确定。中国冶金工厂常用的储氧球罐,不能接触碳氢类化合物,所以其内壁应在喷砂除锈并作脱脂处理后,采用无机富锌涂料进行防腐涂装。
