《建筑节能保温工程质量通病防治.docx》由会员分享，可在线阅读，更多相关《建筑节能保温工程质量通病防治.docx（3页珍藏版）》请在第壹文秘上搜索。

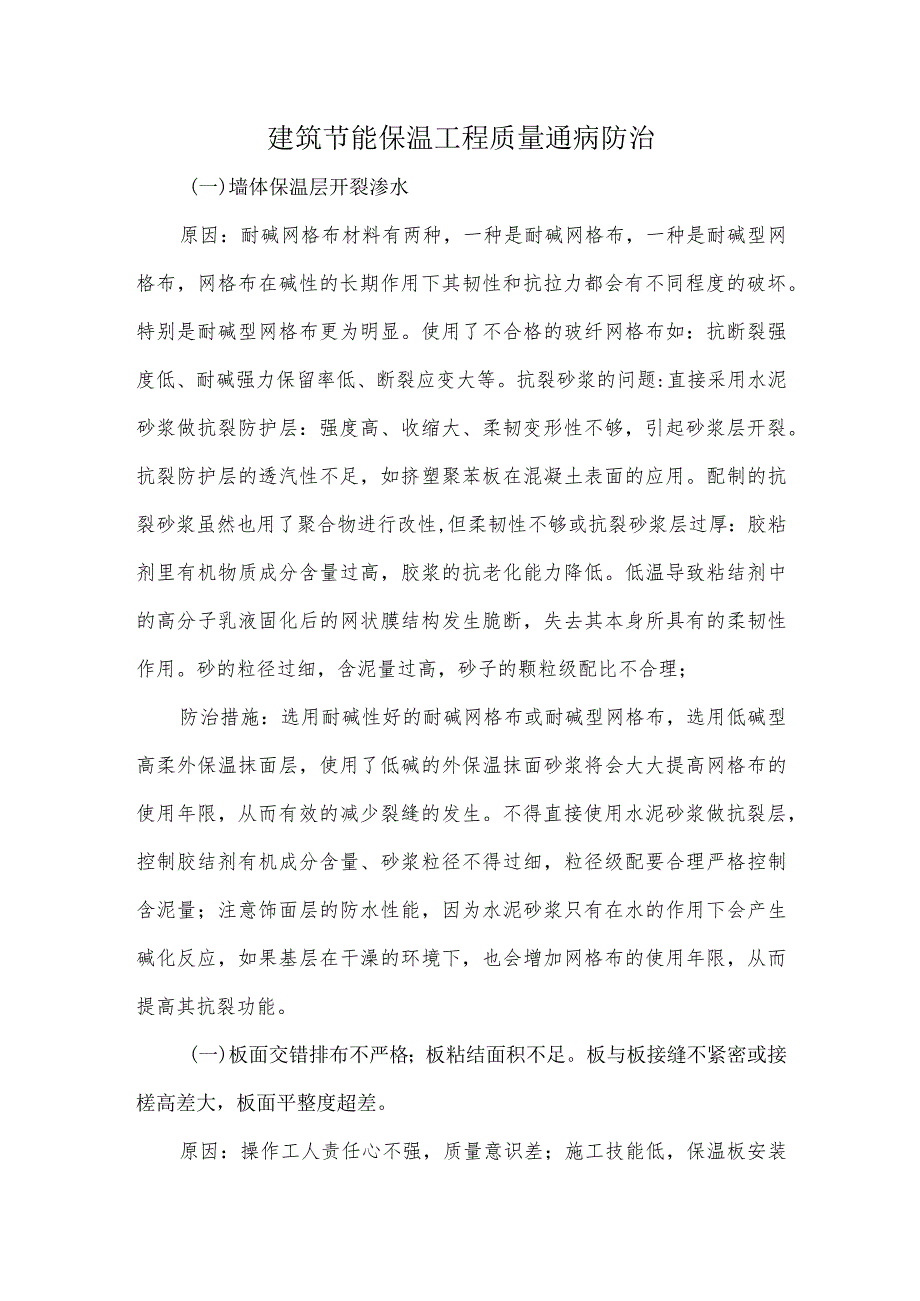

1、建筑节能保温工程质量通病防治(一)墙体保温层开裂渗水原因：耐碱网格布材料有两种，一种是耐碱网格布，一种是耐碱型网格布，网格布在碱性的长期作用下其韧性和抗拉力都会有不同程度的破坏。特别是耐碱型网格布更为明显。使用了不合格的玻纤网格布如：抗断裂强度低、耐碱强力保留率低、断裂应变大等。抗裂砂浆的问题:直接采用水泥砂浆做抗裂防护层：强度高、收缩大、柔韧变形性不够，引起砂浆层开裂。抗裂防护层的透汽性不足，如挤塑聚苯板在混凝土表面的应用。配制的抗裂砂浆虽然也用了聚合物进行改性,但柔韧性不够或抗裂砂浆层过厚：胶粘剂里有机物质成分含量过高，胶浆的抗老化能力降低。低温导致粘结剂中的高分子乳液固化后的网状膜结构发
2、生脆断，失去其本身所具有的柔韧性作用。砂的粒径过细，含泥量过高，砂子的颗粒级配比不合理；防治措施：选用耐碱性好的耐碱网格布或耐碱型网格布，选用低碱型高柔外保温抹面层，使用了低碱的外保温抹面砂浆将会大大提高网格布的使用年限，从而有效的减少裂缝的发生。不得直接使用水泥砂浆做抗裂层，控制胶结剂有机成分含量、砂浆粒径不得过细，粒径级配要合理严格控制含泥量；注意饰面层的防水性能，因为水泥砂浆只有在水的作用下会产生碱化反应，如果基层在干澡的环境下，也会增加网格布的使用年限，从而提高其抗裂功能。(一)板面交错排布不严格；板粘结面积不足。板与板接缝不紧密或接槎高差大，板面平整度超差。原因：操作工人责任心不强，

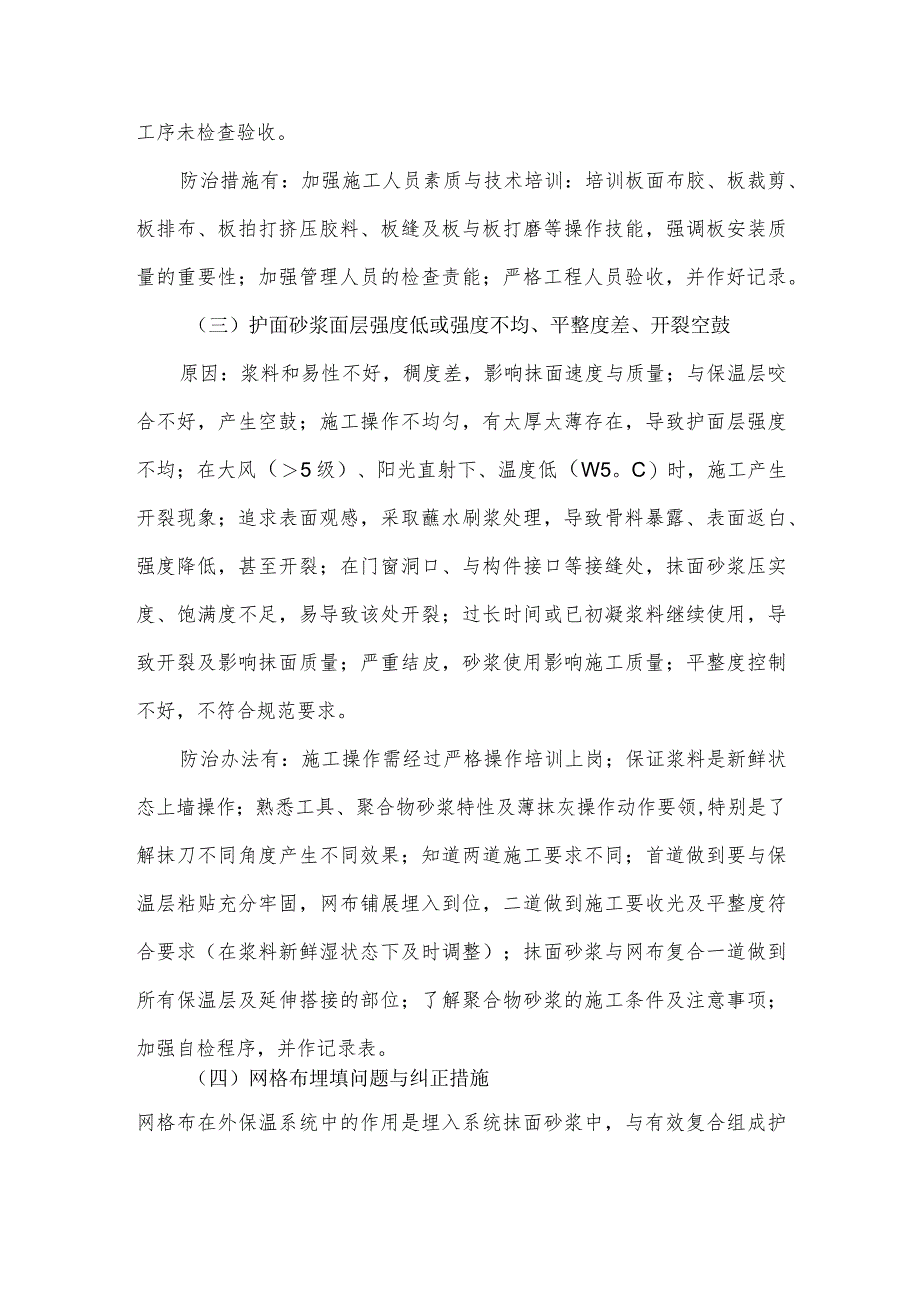

3、质量意识差；施工技能低，保温板安装工序未检查验收。防治措施有：加强施工人员素质与技术培训：培训板面布胶、板裁剪、板排布、板拍打挤压胶料、板缝及板与板打磨等操作技能，强调板安装质量的重要性；加强管理人员的检查责能；严格工程人员验收，并作好记录。（三）护面砂浆面层强度低或强度不均、平整度差、开裂空鼓原因：浆料和易性不好，稠度差，影响抹面速度与质量；与保温层咬合不好，产生空鼓；施工操作不均匀，有太厚太薄存在，导致护面层强度不均；在大风（5级）、阳光直射下、温度低（W5。C）时，施工产生开裂现象；追求表面观感，采取蘸水刷浆处理，导致骨料暴露、表面返白、强度降低，甚至开裂；在门窗洞口、与构件接口等接缝处
4、，抹面砂浆压实度、饱满度不足，易导致该处开裂；过长时间或已初凝浆料继续使用，导致开裂及影响抹面质量；严重结皮，砂浆使用影响施工质量；平整度控制不好，不符合规范要求。防治办法有：施工操作需经过严格操作培训上岗；保证浆料是新鲜状态上墙操作；熟悉工具、聚合物砂浆特性及薄抹灰操作动作要领,特别是了解抹刀不同角度产生不同效果；知道两道施工要求不同；首道做到要与保温层粘贴充分牢固，网布铺展埋入到位，二道做到施工要收光及平整度符合要求（在浆料新鲜湿状态下及时调整）；抹面砂浆与网布复合一道做到所有保温层及延伸搭接的部位；了解聚合物砂浆的施工条件及注意事项；加强自检程序，并作记录表。（四）网格布埋填问题与纠正措

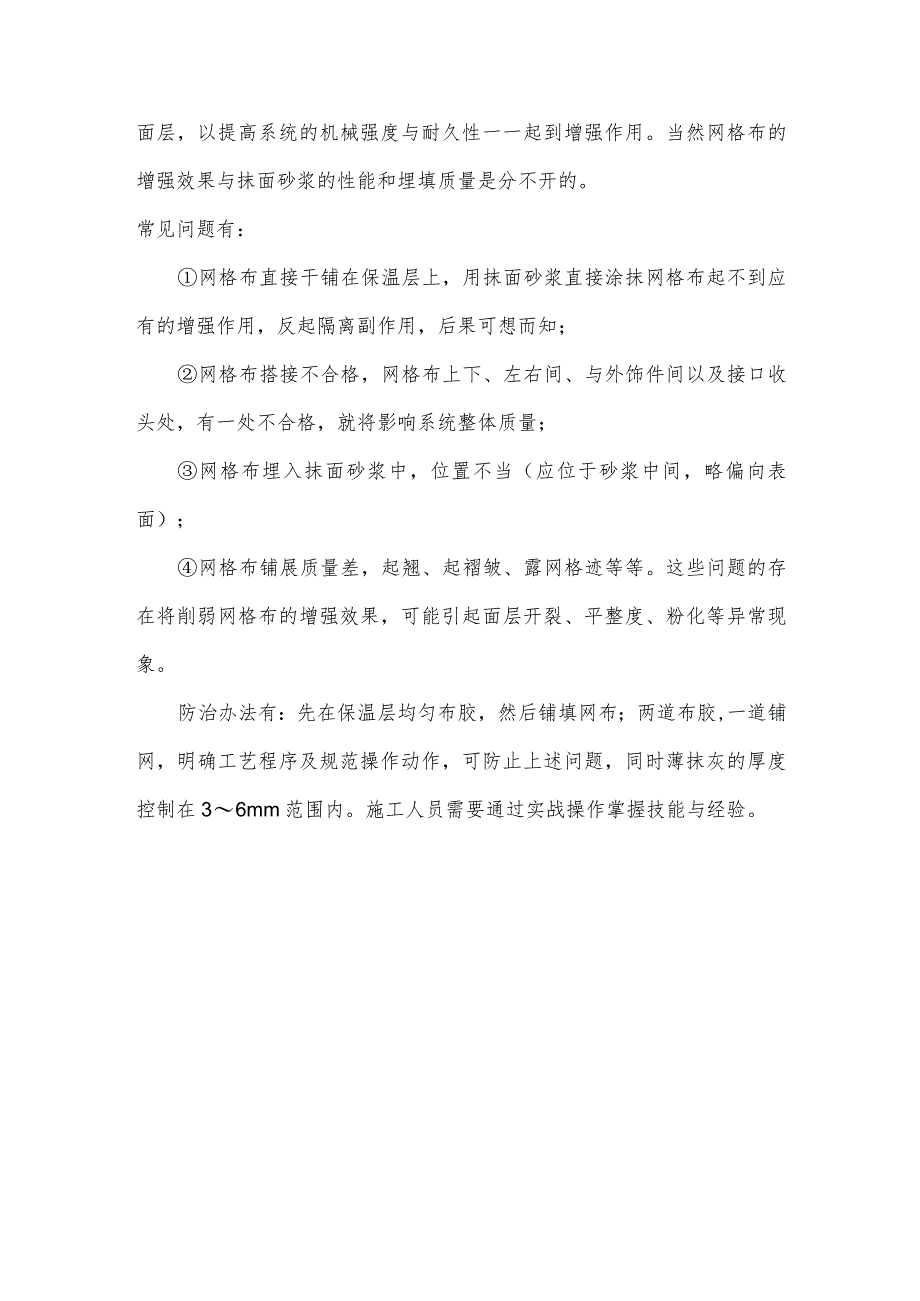

5、施网格布在外保温系统中的作用是埋入系统抹面砂浆中，与有效复合组成护面层，以提高系统的机械强度与耐久性一一起到增强作用。当然网格布的增强效果与抹面砂浆的性能和埋填质量是分不开的。常见问题有：网格布直接干铺在保温层上，用抹面砂浆直接涂抹网格布起不到应有的增强作用，反起隔离副作用，后果可想而知；网格布搭接不合格，网格布上下、左右间、与外饰件间以及接口收头处，有一处不合格，就将影响系统整体质量；网格布埋入抹面砂浆中，位置不当（应位于砂浆中间，略偏向表面）；网格布铺展质量差，起翘、起褶皱、露网格迹等等。这些问题的存在将削弱网格布的增强效果，可能引起面层开裂、平整度、粉化等异常现象。防治办法有：先在保温层均匀布胶，然后铺填网布；两道布胶,一道铺网，明确工艺程序及规范操作动作，可防止上述问题，同时薄抹灰的厚度控制在36mm范围内。施工人员需要通过实战操作掌握技能与经验。
