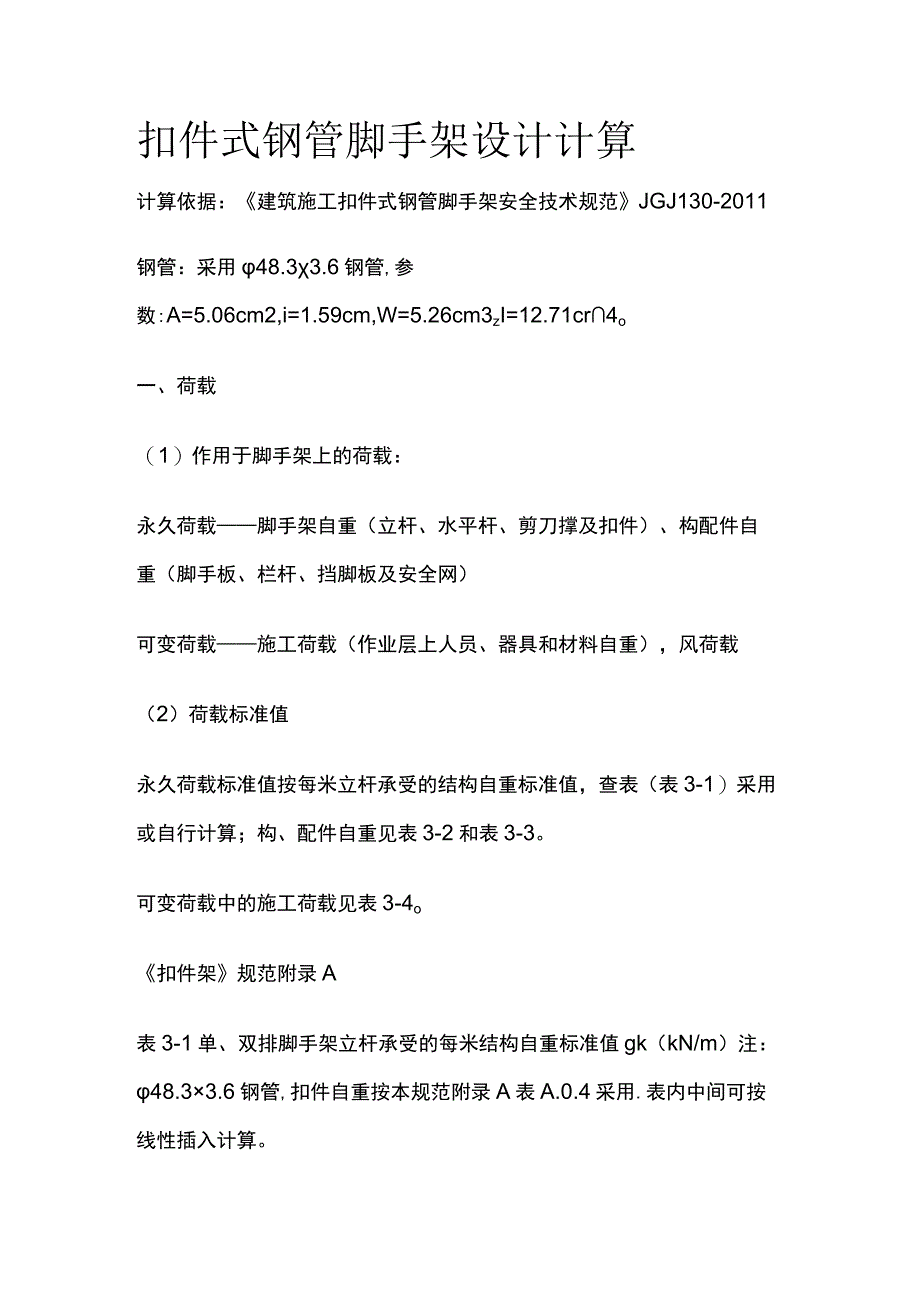

1、扣件式钢管脚手架设计计算计算依据：建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011钢管：采用48.33.6钢管,参数:A=5.06cm2,i=1.59cm,W=5.26cm3zI=12.71cr4o一、荷载（1）作用于脚手架上的荷载：永久荷载脚手架自重（立杆、水平杆、剪刀撑及扣件）、构配件自重（脚手板、栏杆、挡脚板及安全网）可变荷载施工荷载（作业层上人员、器具和材料自重），风荷载（2）荷载标准值永久荷载标准值按每米立杆承受的结构自重标准值，查表（表3-1）采用或自行计算；构、配件自重见表3-2和表3-3。可变荷载中的施工荷载见表3-4o扣件架规范附录A表3-1单、双排脚手架立杆承受的
2、每米结构自重标准值gk（kN/m）注：48.33.6钢管,扣件自重按本规范附录A表A.0.4采用.表内中间可按线性插入计算。表3-2脚手板自重标准值表3-3栏杆、挡脚板自重标准值表3-4施工均布荷载标准值注：当在双排脚手架上同时有2个及以上操作层作业时，在同一个跨距内各操作层的施工均布荷载标准值总和不得超过5.0kNm20可变荷载中的水平风荷载标准值：式中Wk风荷载标准值（kNm2）;z风压高度变化系数，按建筑结构荷载规范规定采用；脚手架风荷载体型系数，见表3-5o（最为关键）w一基本风压(kNm2),按建筑结构荷载规范规定采用，取重现期n=10对应的风压值。在风荷载体型系数中，可将脚手架视为

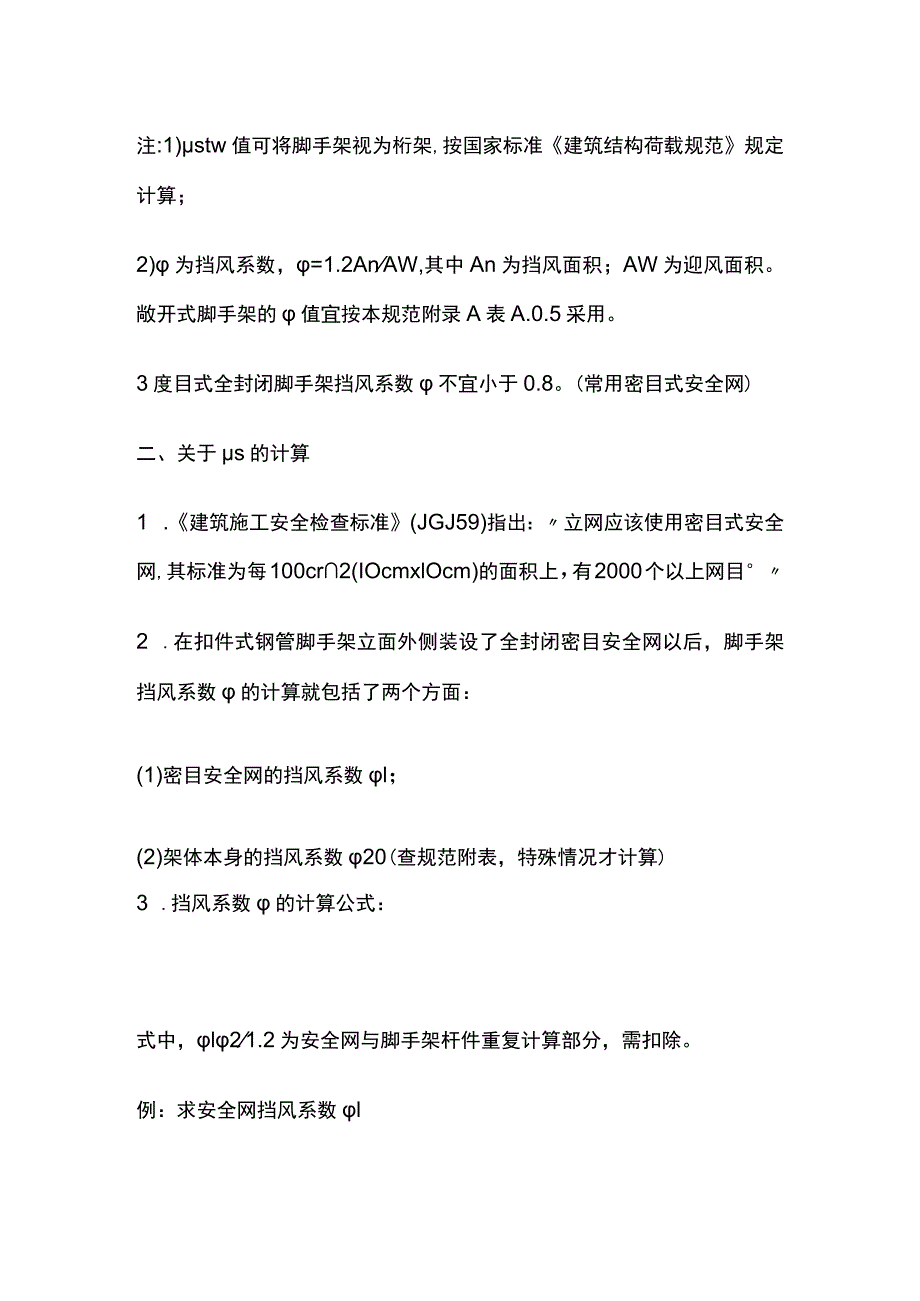

3、钢管桁架。表3-5脚手架的风荷载体型系数s注:1)stw值可将脚手架视为桁架,按国家标准建筑结构荷载规范规定计算；2)为挡风系数，=1.2AnAW,其中An为挡风面积；AW为迎风面积。敞开式脚手架的值宜按本规范附录A表A.0.5采用。3度目式全封闭脚手架挡风系数不宜小于0.8。(常用密目式安全网)二、关于s的计算1 .建筑施工安全检查标准(JGJ59)指出：立网应该使用密目式安全网,其标准为每100cr2(IOcmxlOcm)的面积上，有2000个以上网目2 .在扣件式钢管脚手架立面外侧装设了全封闭密目安全网以后，脚手架挡风系数的计算就包括了两个方面：(1)密目安全网的挡风系数l；(2)架体本
4、身的挡风系数20(查规范附表，特殊情况才计算)3 .挡风系数的计算公式：式中，l21.2为安全网与脚手架杆件重复计算部分，需扣除。例：求安全网挡风系数l例1:某扣件式钢管脚手架，其外侧立面采用全封闭安全网，安全网的网目密度为2300g100cm2o每目孔隙面积A=L3mm2,试计算该安全网的挡风系数L解：先将孔隙面积A换算成以cm2为单位,即：A=L3/100=0.013(cm2)An=100-nA=100-23000.013=70.1(cm2)Aw=100cm2(迎风面积)代入公式得：l=1.2AnAw=1.270.1100=0.841o4、荷载效应组合三、设计计算(1)脚手架设计计算的基本
5、内容纵向、横向水平杆等受弯构件的强度和连接扣件的抗滑承载力计算;(纵向水平杆宜按三跨连续梁计算，横向水平杆宜按简支梁计算)。立杆的稳定性计算。连墙件的强度、稳定性和连接强度的计算。立杆地基承载力计算。(2)扣件的承载力设计值(3)脚手架立杆稳定计算不组合风荷载时：组合风荷载时N计算立杆轴向力设计值轴心受压构件的稳定系数长细比，=IOi,IO=kh。计算长度附加系数,其值取1.155,当验算立杆允许长细比时,取k=lo单、双排脚手架立杆的计算长度系数计算立杆段轴向力设计值不组合风荷载时：N=1.2(NGlk+NG2k)+1.4NQk组合风荷载时：N=1.2(NGlk+NG2k)+0.851.4NQk式中NGlk脚手架结构自重标准值产生的轴向力；NG2k构配件自重标准值产生的轴向力；NQk施工荷载标准值产生的轴向力总和，内、外立杆可按一纵距(跨)内施工荷载总和的1/2取值。由风荷载产生的立杆段弯矩设计值Mw,可按下式计算:Mw=0.91.4Mwk=0.91.4（wkla）h210式中：Mwk风荷载产生的弯矩标准值（Nmm）;wk风荷载标准值（kNm2）,Ia立杆纵距（m）。
