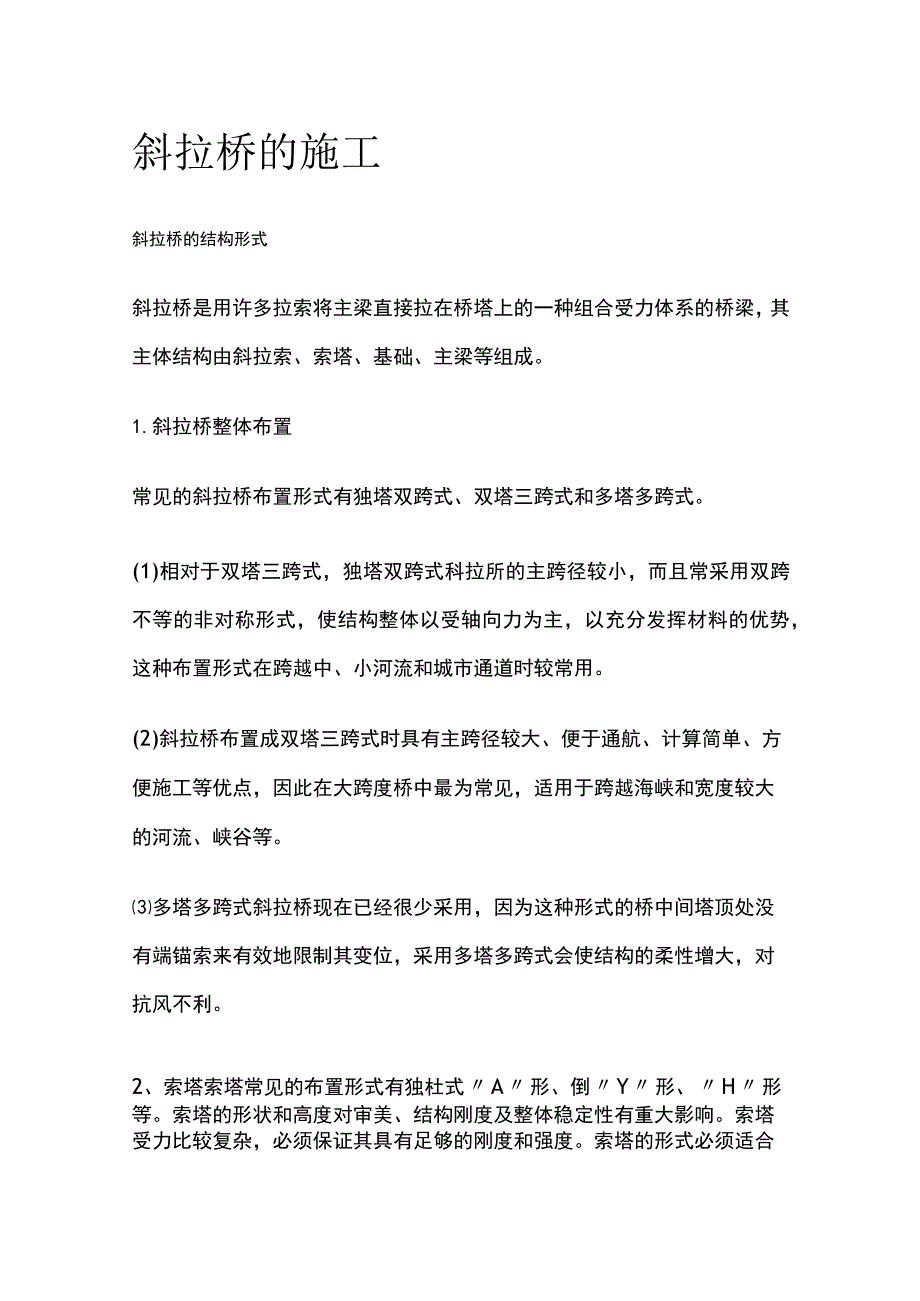

1、斜拉桥的施工斜拉桥的结构形式斜拉桥是用许多拉索将主梁直接拉在桥塔上的一种组合受力体系的桥梁,其主体结构由斜拉索、索塔、基础、主梁等组成。1.斜拉桥整体布置常见的斜拉桥布置形式有独塔双跨式、双塔三跨式和多塔多跨式。(1)相对于双塔三跨式,独塔双跨式科拉所的主跨径较小,而且常采用双跨不等的非对称形式,使结构整体以受轴向力为主,以充分发挥材料的优势,这种布置形式在跨越中、小河流和城市通道时较常用。(2)斜拉桥布置成双塔三跨式时具有主跨径较大、便于通航、计算简单、方便施工等优点,因此在大跨度桥中最为常见,适用于跨越海峡和宽度较大的河流、峡谷等。多塔多跨式斜拉桥现在已经很少采用,因为这种形式的桥中间塔顶

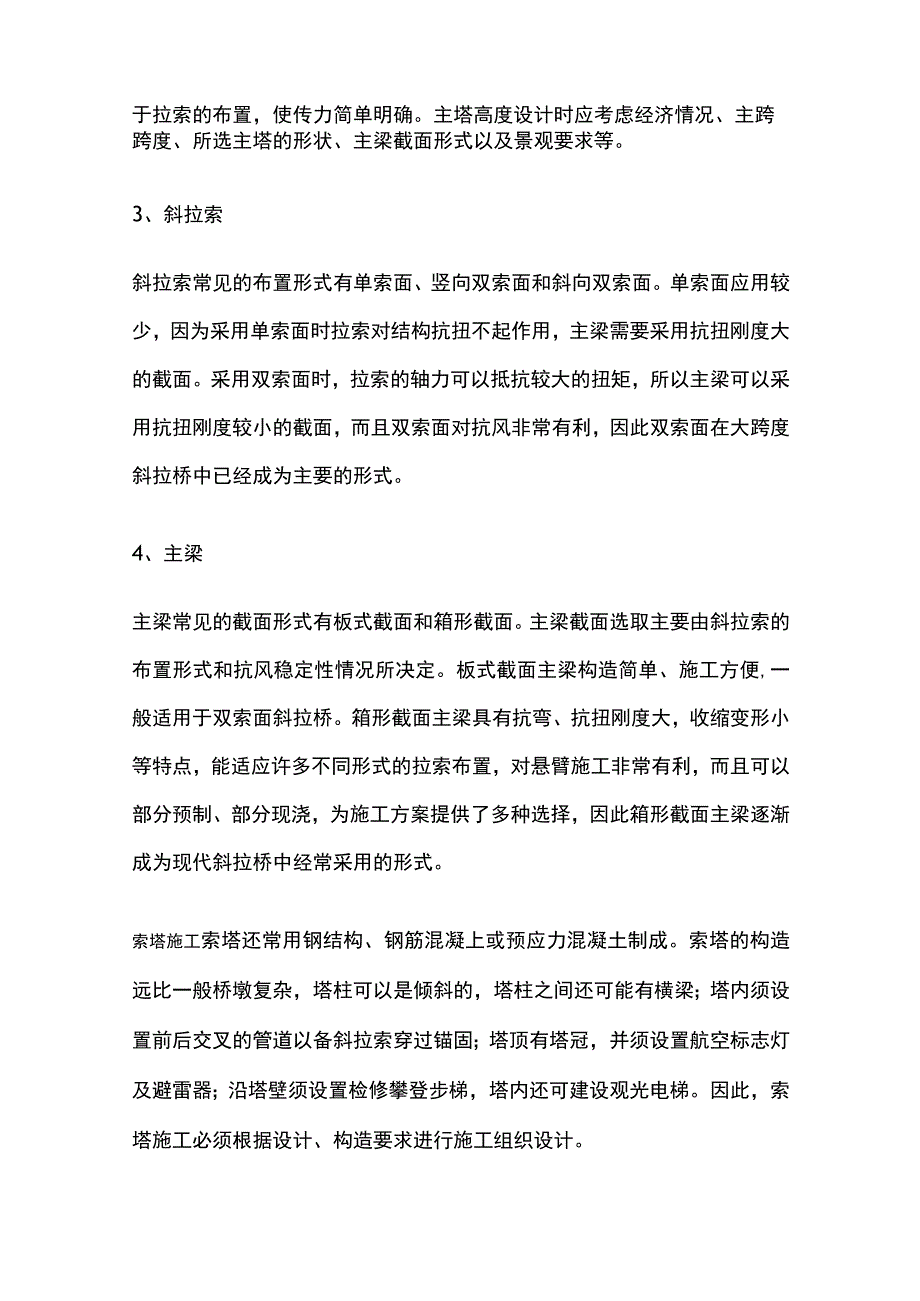

2、处没有端锚索来有效地限制其变位,采用多塔多跨式会使结构的柔性增大,对抗风不利。2、索塔索塔常见的布置形式有独杜式A形、倒Y形、H形等。索塔的形状和高度对审美、结构刚度及整体稳定性有重大影响。索塔受力比较复杂,必须保证其具有足够的刚度和强度。索塔的形式必须适合于拉索的布置,使传力简单明确。主塔高度设计时应考虑经济情况、主跨跨度、所选主塔的形状、主梁截面形式以及景观要求等。3、斜拉索斜拉索常见的布置形式有单索面、竖向双索面和斜向双索面。单索面应用较少,因为采用单索面时拉索对结构抗扭不起作用,主梁需要采用抗扭刚度大的截面。采用双索面时,拉索的轴力可以抵抗较大的扭矩,所以主梁可以采用抗扭刚度较小的截面

3、,而且双索面对抗风非常有利,因此双索面在大跨度斜拉桥中已经成为主要的形式。4、主梁主梁常见的截面形式有板式截面和箱形截面。主梁截面选取主要由斜拉索的布置形式和抗风稳定性情况所决定。板式截面主梁构造简单、施工方便,一般适用于双索面斜拉桥。箱形截面主梁具有抗弯、抗扭刚度大,收缩变形小等特点,能适应许多不同形式的拉索布置,对悬臂施工非常有利,而且可以部分预制、部分现浇,为施工方案提供了多种选择,因此箱形截面主梁逐渐成为现代斜拉桥中经常采用的形式。索塔施工索塔还常用钢结构、钢筋混凝上或预应力混凝土制成。索塔的构造远比一般桥墩复杂,塔柱可以是倾斜的,塔柱之间还可能有横梁;塔内须设置前后交叉的管道以备斜拉

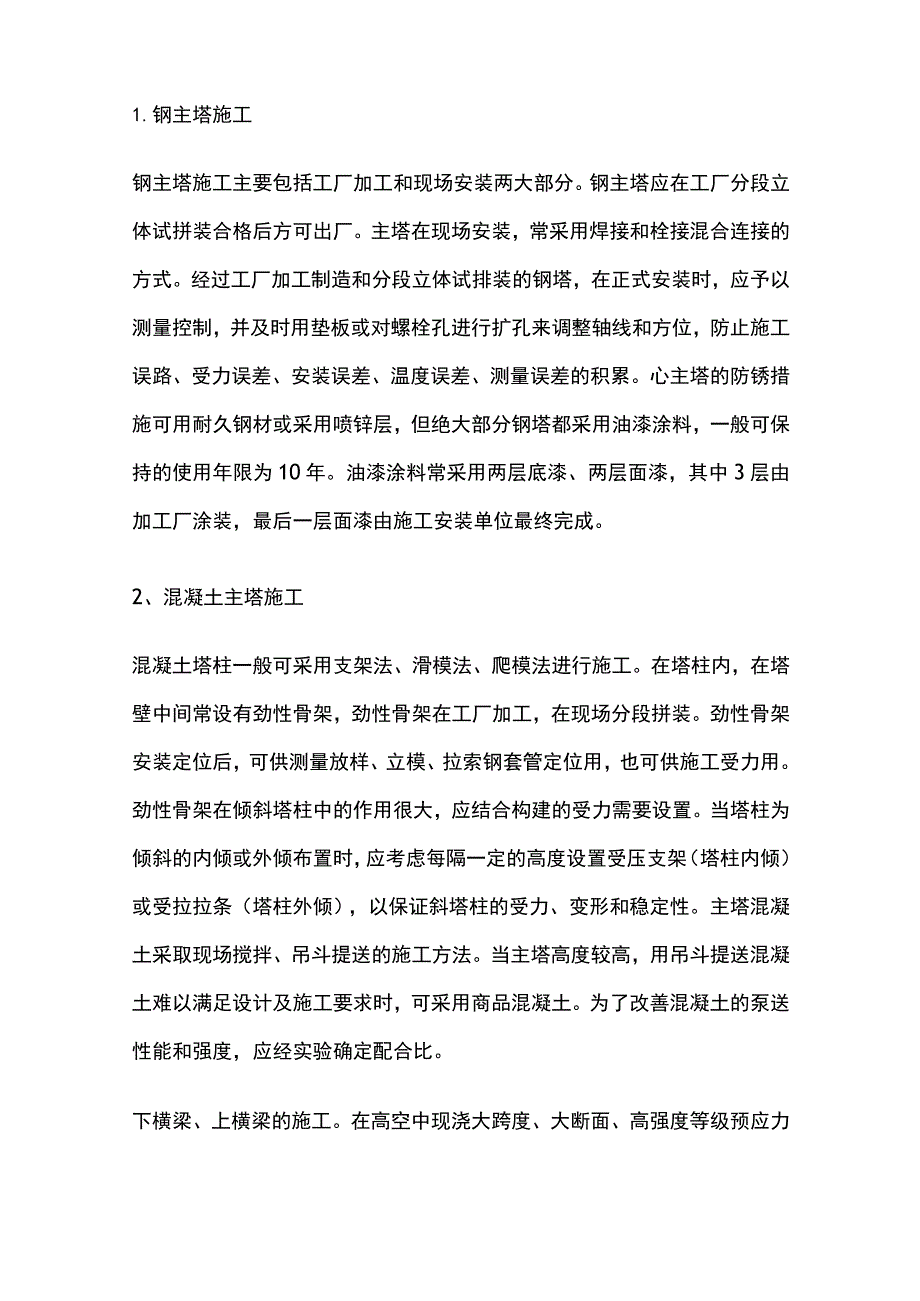

4、索穿过锚固;塔顶有塔冠,并须设置航空标志灯及避雷器;沿塔壁须设置检修攀登步梯,塔内还可建设观光电梯。因此,索塔施工必须根据设计、构造要求进行施工组织设计。1.钢主塔施工钢主塔施工主要包括工厂加工和现场安装两大部分。钢主塔应在工厂分段立体试拼装合格后方可出厂。主塔在现场安装,常采用焊接和栓接混合连接的方式。经过工厂加工制造和分段立体试排装的钢塔,在正式安装时,应予以测量控制,并及时用垫板或对螺栓孔进行扩孔来调整轴线和方位,防止施工误路、受力误差、安装误差、温度误差、测量误差的积累。心主塔的防锈措施可用耐久钢材或采用喷锌层,但绝大部分钢塔都采用油漆涂料,一般可保持的使用年限为10年。油漆涂料常采用

5、两层底漆、两层面漆,其中3层由加工厂涂装,最后一层面漆由施工安装单位最终完成。2、混凝土主塔施工混凝土塔柱一般可采用支架法、滑模法、爬模法进行施工。在塔柱内,在塔壁中间常设有劲性骨架,劲性骨架在工厂加工,在现场分段拼装。劲性骨架安装定位后,可供测量放样、立模、拉索钢套管定位用,也可供施工受力用。劲性骨架在倾斜塔柱中的作用很大,应结合构建的受力需要设置。当塔柱为倾斜的内倾或外倾布置时,应考虑每隔一定的高度设置受压支架(塔柱内倾)或受拉拉条(塔柱外倾),以保证斜塔柱的受力、变形和稳定性。主塔混凝土采取现场搅拌、吊斗提送的施工方法。当主塔高度较高,用吊斗提送混凝土难以满足设计及施工要求时,可采用商品

6、混凝土。为了改善混凝土的泵送性能和强度,应经实验确定配合比。下横梁、上横梁的施工。在高空中现浇大跨度、大断面、高强度等级预应力混凝土横梁,其难度很大。施工时要考虑到模板系统的弹性变形和模板支撑部分的不均匀沉降,混凝土梁、柱与钢支撑不同的线膨胀系数影响,日照对混凝土不同部位产生的温差致使构件产生的不均匀变形等影响,以及相应的变形调节措施。每次浇筑混凝土的供应量应保证在混凝土初凝前完成浇筑,并且采取有效措施,防止在早期养护期间及每次浇筑过程中由于支架的变形影响而造成混凝土梁开裂。3、主塔施工测量控制斜拉桥主塔一般由基础、承台塔座、下塔柱、下横梁、中塔柱、上横梁、上塔柱(拉索锚固区)、塔顶建筑等八大

7、部分或其中几部分组成。由于主塔的建筑造型千姿百态,断面形式各异,在主塔各部位的施工全过程中,除了应保证各部位的几何尺寸正确之外,更重要的是应该进行主塔局部测量系统的控制,并与全桥总体测量系统接轨。主梁的施工1.主梁的施工方法斜拉桥主梁施工方法与梁式桥基本相同,大体上有以下几种方法:(1)顶推法。顶推法施工时需在胯间设置若干临时支撑,顶推过程中主梁反复承受正、负弯矩。该法较适用于桥下净空较低、修建临时支墩造价不大、支墩不影响桥下交通、抗压和抗拉能力相同、能承受反复弯矩作用的钢斜拉桥主梁施工。对混凝土斜拉桥主梁而言,由于斜拉索作用力是主梁承受荷载的主要保证,顶推法施工需要在拉索张拉前顶推进行,顶推

8、法一般临时支墩间距过大,主梁无法负担自重荷载弯矩,为满足施工需要,需设置预应力束。(2)平转法。平转法是将上部构造分别在两岸或一岸顺河流方向的矮支架上现浇,并在岸上完成所有的安装工序(落架、张拉、调索等);然后以墩、塔为圆心,整体旋转到桥位合龙。平转法适用于桥址地形平坦、墩身较矮和结构系适合整体转动的中小跨径斜拉桥。(3)支架法。支架法是在临时支架上进行混凝土浇筑的施工方法。其优点是施工简单方便、能确保结构满足设计线形。该施工方法适用于桥下净空低、临时支架不影响桥下交通的情况。(4)悬臂法。悬臂法可以是在支架上修建边跨,然后中跨采用悬臂拼装和悬臂浇筑的单悬臂法;也可以是对称平衡方式的自由悬臂法

9、。悬臂施工法分为悬臂拼装法和悬臂浇筑法两种。2、斜拉桥主梁施工特点斜拉桥与其他桥梁相比,主梁高跨比很小,梁体十分纤细,拉弯能力差。在考虑施工方法时,必须充分利用斜拉桥结构本身的特点,在施工阶段就充分发挥斜拉索的效用,尽量减轻施工荷载,使结构在施工阶段和运营阶段的受力状态基本一致。3、中孔合龙为保证大桥中孔能顺利合龙,根据以往斜拉桥的成功经验,一般选择自然合龙的方法。采用自然合龙的方法需要考虑以下几个方面:(1)合龙温度的确定。(2)温度变形的控制。施工过程中应对温度变形进行监测,特别是对将近合龙段时的中孔梁温度变形更应重点量测。(3)合龙段钢梁长度的确定。先设计合龙段长度,在实际施工时再予以修

10、正。其实际长度应为合龙温度下的设计长度加减温度变形量。(4)合龙段的安装。合龙段钢梁的安装是一个抢时间、抢速度的施工过程,必须在有限的时间里完成,因此在合龙前必须做好一切准备工作。钢梁应预先吊装就位,一旦螺孔位置平齐,即打入冲钉,施拧高强度螺栓,确保合龙一次成功。(5)临时固结的解除。中孔梁一旦合龙,必须马上解除临时固结,否则由温度变化所产生的结构变形和内力会使结构难以承受,因此在合龙段钢梁高强度螺栓施拧完毕后,立即拆除临时固结。斜拉索施工1.钢索的种类钢索作为斜拉桥的主体,必须用高强度的钢筋、钢丝或钢绞线制作。钢索主要有以下几种形式:(1)平行钢筋索。(2)平行(半平行)钢丝索。(3)平行(

11、半平行)钢较丝索。(4)单股钢钱缆。(5)封闭式钢缆。2、斜拉索制作有关要求(1)斜拉索色彩要求与制作。由聚乙烯材料作护套的斜拉索均为黑色。当设计要求采用涂料涂成彩色护套时,应在斜拉索安装调试完成后进行,所用涂料必须具有抗衰老化的能力;当设计要求在工厂制索直接制成彩色护套时,则可以采用两次挤塑的制作工艺,在黑色护套挤塑完成后,继续加挤所需的彩色护套。(2)平行钢丝索的制作1)调直与防锈。未经镀锌的高强度钢丝应堆放于室内,并防止潮湿锈蚀。使用前应调直,用调直机进行调直和除锈。2 )确定标准钢丝。3 )钢丝并列与夹紧定位。4)内防腐处理。在夹紧定位后的钢丝束上必须进行内防腐处理,一般可采用涂刷橡胶

12、沥青防水涂料和包以玻璃纤维布的做法,要求涂料涂刷均匀,无空白漏涂现象。玻璃纤维布的包裹应紧密重叠。5)平行钢丝索的外防护。平行钢丝索的外防护有多种处理方法,一般宜采用聚乙烯管做护套,安装后再在护套内压注特种水泥砂浆。因此,护套须能承受一定的内压力并具有一定的抗老化能力。可根据设计所要求的直径与管壁厚度,由专业工厂制作,其分节长度可根据工地现场及运输条件确定。3、钢较线索的确定(1)防锈、防伤。较制钢绞线索所用的高强度钢丝未镀锌时,应采取临时防腐措施;当采用镀锌钢丝时,应注意在放丝银制过程中防止擦伤镀锌表层。(2)较制要求。钢丝匝按设计断面进行排列定位,不能错位。钢绞线索钱制的角度须严格控制在2

13、。4。以内。(3)缠绕紧密。钢绞线索较制成型后立即绕上高强度复合带24层,要求绕缠紧密,绕缠后的钢束断面形式应正确,且钢丝紧密无松动现象。(4)热挤护套要求。热挤护套可采用聚乙烯材料。聚乙烯材料中应掺有一定比例的炭黑,以提高抗老化能力。斜拉桥施工检测施工检测是施工控制的重要组成部分。通过检测所获得的斜拉桥在施工各阶段结构内力和变形的第一手资料是施工控制、调整的依据,同时它也是监测施工、改进设计、确保结构在施工过程中安全的重要手段。施工测试的内容主要包括如下几个方面:(1)变形测试。主要观测主梁挠度、主梁轴线偏差和塔柱水平位移。通常使用(精密)水准仪、经纬仪、倾角仪等测量仪器。(2)应力测试。主要测定斜拉索索力、支座反力和主梁、塔柱的应力在施工过程中的变化情况。一般使用千斤顶油压表、荷载传感器或激振法、随机振动法等测定斜拉索的索力,主梁塔柱应力的测试则使用各种应变仪(应变片)或测力计等。(3)温度测试。主要观测主梁、塔柱和斜拉索的温度(温度场)以及主梁挠度、塔柱位移等随温度和时间变化的规律。斜拉桥的主梁为预制钢梁时,合龙段施工前夕温度测试对于合龙温度的选择合龙段预制长度的确定具有重要的指导作用。
