《桥梁薄壁高墩混凝土施工技术规范.docx》由会员分享，可在线阅读，更多相关《桥梁薄壁高墩混凝土施工技术规范.docx（14页珍藏版）》请在第壹文秘上搜索。

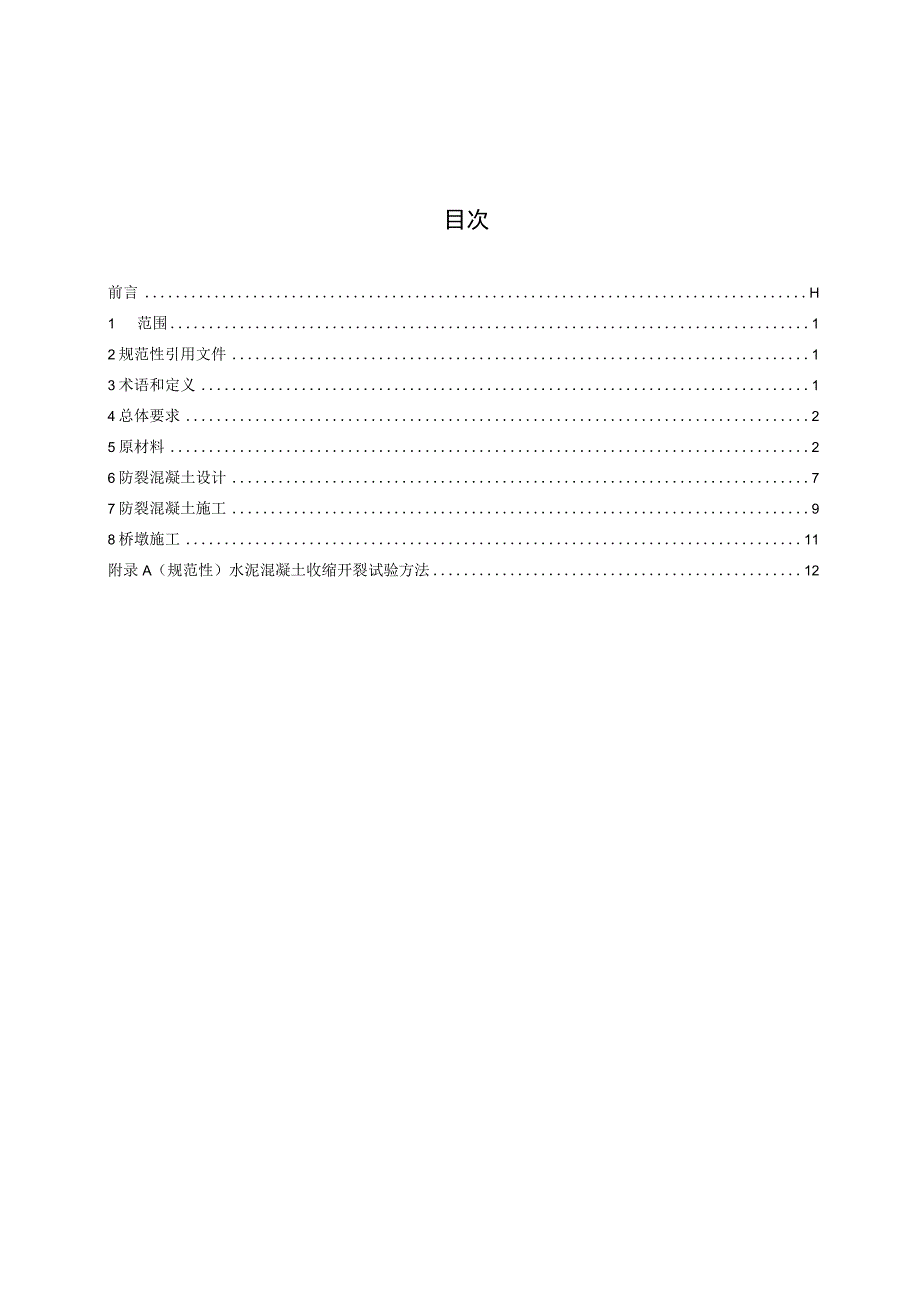

1、ICS93.040.30CCSP66DB63青海省地方标准DB63/XXXXX-2023桥梁薄壁高墩施工技术规范Technicalspecificationforthin-wallhighpierbridge点击此处添加与国际标准一致性程度的标识（征求意见稿）2023-XX-XX 实施2023-XX-XX发布青海省市场监督管理局目次前言H1范围12规范性引用文件13术语和定义14总体要求25原材料26防裂混凝土设计77防裂混凝土施工98桥墩施工11附录A（规范性）水泥混凝土收缩开裂试验方法12-XjL.刖三本文件按照GB/T1.12020标准化工作导则第1部分：标准化文件的结构和起草规则的规定
2、起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由青海省交通运输标准化专业技术委员会提出。本文件由青海省交通运输厅归口。本文件起草单位：青海省果洛公路工程建设有限公司、青海省交控建设工程集团有限公司、青海省兴利公路桥梁工程有限公司、青海省涅源公路工程建设有限公司、青海交通职业技术学院。本文件主要起草人：王明军、赵有南、肖华、李芳芳、鸟泽明、许文、裴文彬、仲秀清、包玉财、杨成彪、董选财、解延强、李峥、李宝善、张成明、关春洁。本文件由青海省交通运输厅监督实施。桥梁薄壁高墩施工技术规范1范围本文件规定了桥梁薄壁高墩施工技术的术语和定义、总体要求、原材料、防裂混凝
3、土设计、防裂混凝土施工及高墩施工等内容。本文件适用于公路桥梁薄壁高墩施工技术。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB175通用硅酸盐水泥GB8076混凝土外加剂GB50119混凝土外加剂应用技术规范JGJ55普通混凝土配合比设计规程JTG/T3310公路工程混凝土结构耐久性设计规范JTG3420公路工程水泥及水泥混凝土试验规程JTG/T3650公路桥涵施工技术规范JTGE42公路工程集料试验规程JTGF90公路工程施工安全技术规范
4、3术语和定义下列术语和定义适用于本文件。3.1薄壁高墩横桥向壁厚为0.6mL2m,纵桥向壁厚为0.5rn0.9m,主跨跨径与最大墩高之比大于1的桥墩。注：主要分为钢筋混凝土薄壁墩和双壁墩以及V形墩三类。3.2大体积混凝土体积较大的、可能由胶凝材料水化热引起的温度应力导致有害裂缝的结构混凝土。来源：JGJ55-2011,2.1,104总体要求4.1 施工前应建立健全施工组织机构、质量、安全、环保等管理体系。4.2 施工前应熟悉设计文件，核查结构设计尺寸和关键施工参数；对导线点、水准点进行复测，并对工程进行施工调查及现场核对，编制施工组织设计。4.3 专项施工方案编制应符合JTGF90规定。4.4
5、 施工现场应采取封闭式管理，办公区与生活区隔离，作业危险区和作业非危险区隔离。4.5 对施工中的重要分项工程或关键工序，宜实行首件工程认可制。4.6 施工现场应设置防火、防尘、防噪、防污等设施，以满足安全施工及环境保护要求。4.7 原材料进场后应分批进行验收、复验，并附有效的检测报告。原材料及拌和物的质量检验、试验方法应符合JTGE42和JTG3420规定。4.8 拌和站等临建设施应根据项目规模、项目特点因地制宜进行建设。4.9 施工准备、施工测量应符合JTG/T3650规定。4.10 防腐、防冻及冬期、雨期施工应符合JTG/T3650规定。4.11 安全施工与环境保护应符合JTG/T3650
6、、JTGF90规定。4.12 交工验收应符合JTG/T3650规定。5原材料5.1 钢筋钢筋应符合JTG/T3650规定。5.2 水泥水泥技术指标应符合GB175,水泥的选用应符合JTG/T3650规定。5.3 细集料细集料应符合JTG/T3650规定，包括但不限于：a）应采用级配良好、质地坚硬、吸水率小、颗粒洁净的河砂，也可采用硬质岩石加工的人工砂；b）氯盐锈蚀环境严重作用下的混凝土，不宜采用抗渗性较差的岩质（如花岗岩、砂岩等）作细集料：c）砂的级配应符合表1规定，其它技术指标应符合表2规定，其分类如下：1）按规格分可分为粗、中、细三种细度模数（见表3）,2）按用途可分为I类、11类。I类宜
7、用于强度等级大于C60的混凝土；11类宜用于强度等级在C30C60或有抗冻、抗渗或其他要求的混凝土。表1砂的分区及级配范围标准筛筛孔尺寸（mm）级配区123累计筛余（%）9.50004.7510-010-010-02.3635525-015-01.1865-3550-1025-0表1砂的分区及级配范围（续）标准筛筛孔尺寸（nun）级配区123累计筛余ZCd（%）0.6085-7170-4140-160.3095-8092-7085-550.15100-90100-90100-90.除4.75mm、0.6mm筛孔外，其余各筛孔累计筛余可超出分界线，但总量应小于5%。b人工砂中0.15加筛孔的累计
8、筛余：1区可放宽到10085,2区可放宽到10080,3区可放宽到10075.不同等级混凝土宜优选2区砂：1区砂宜提高砂率配制低流动性混凝土；3区砂宜降低砂率保证混凝土强度。d高强泵送混凝土宜选用中砂，细度模数宜为2.92.6表2砂（细集料）技术指标项目技术要求I类H类有害物质含限值天然砂含泥量“（）1.03.0云母（%）1.02.0轻物质（%）1.01.0有机物（比色法）合格合格硫化物及硫酸盐（%）0.50.5氯化物（）0.010.02亚甲蓝试验人工砂（MB值VL4或合格）石粉含量（%）3.05.0人工砂（MB值1.4或不合格）石粉含量（%）1.03.0天然砂、人工砂泥块含量（%）01.0坚
9、固性（硫酸钠溶液法）质量损失值（%）88人工砂粒单级最大压碎值（）202500松散堆积密度（kgm3）1350空隙率（%）47碱集料反应（）经碱集料反应试验后由砂制备的试件无裂封、酥裂、胶体外溢等现象，在规定的试验龄期膨胀率小于0.10处于干湿循环、冻融循环下的混凝土含泥量放低于1圾b硫化物及硫酸盐折合SoJ含量均不宜超过胶凝材料重的0.5%o应进行坚固性和抗冻融试验，坚固性试验结果失重率应小于51,当碱集料反应不符合表中要求时，应按有关采取抑制碱骨料反应的技术措施。,硫化物及硫酸盐含量按Soj质量计，氯化物含量以CI质量计。表3砂的分类砂组粗砂中砂细砂细度模数3.7-3.13.0-232.2
10、-1.65.4粗集料粗集料应符合JTG/T3650规定，技术指标应符合表4规定，包括但不限于：a）应采用质地坚实、均匀洁净、级配合理、粒形良好、吸水率小的碎石；b）氯盐锈蚀严重环境条件下，不宜采用抗渗性较差的岩质（如花岗岩、砂岩等）作粗集料；c）应采用二级或多级配，颗粒级配宜采用连续级配或连续级配与单粒级配混合使用，级配范围应符合表5规定；d）最大粒径应不超过结构最小边尺寸的1/4和钢筋最小净距的3/4；在两层或多层密布钢筋结构中，应不超过钢筋最小净距的1/2,同时应不超过100mm；e）骨料最大粒径宜不超过壁厚的1/3且应不超过40mm0氯盐锈蚀环境严重作用下的混凝土，粗集料粒径宜不超过25
11、mm（大体积混凝土除外），且应不超过保护层厚度的2/3；f）混凝土结构物处于表6条件时，应对粗集料进行坚固性试验，并符合表6规定；g）施工前宜进行碱活性检验,条件许可时不宜采用有碱活性反应的骨料,或采取必要的抑制措施。试验方法按JTGE42执行。表4粗集料的技术指标项目技术要求I级II级In级碎石压碎指标（）102030卵石压碎指标121616坚固性,（）5812针片状颗粒含量（%）51525有害物质含泥量（）0.51.01.5泥块含量（%）00.50.7有机物含量（%）合格合格合格硫化物及硫酸盐0.51.02500松散堆积密度（kgf）1350空隙率（%）47碱集料反应（%）经碱集料反应试验
12、后，试件无裂封、酥裂、胶体外溢等现象，在规定试验龄期的膨胀率应小于010I级宜用于强度等级大于C60的混凝土；II级宜用：In级宜用于强度等级小于C30的混凝土。b岩石的抗压强度与混凝土强度等级之比不应小于1.等）应高于设计、规范要求。C有高混凝土耐久性要求的重要结构，碎石、卵石压质量计%）应小于7%。d含泥量应低于0.7%。硫化物及硫酸盐折合SO,含量均不宜超过胶凝材料另1材料的坚固性还应满足表6碎石或卵石的坚固性试硫化物及硫酸盐含量应按SO：,质量计算。强度等级大于C30-C60或有抗冻、抗渗等其它要求的混凝土；5倍；若小于L5倍，则制成的混凝土其性能（如弹模，抗渗碎指标应小于10%：吸水
13、率应小于2%；针片状颗粒含量（按t的0.5%。验的要求。表5碎石或卵石的颗粒级配规格级配公称粒级（mm）累计筛余（质量百分率先）方孔筛筛孔尺寸（mm）2.364.759.5016.019.026.531.537.553.063.075.0100.0连续级配51095“OO80-1000-150-51695-1008510030-60(MO0-5-2095-10090-10040-800-100-一5259510090100-30-70-050-531.5951009010070-90-15-45-050-一5-40-95-10070-90-30-65-050-一单粒级配10-20-9510085100-0150-16-31.5-95-100-85-100-0-100-20-40-95-100-80100-O-IO0-
