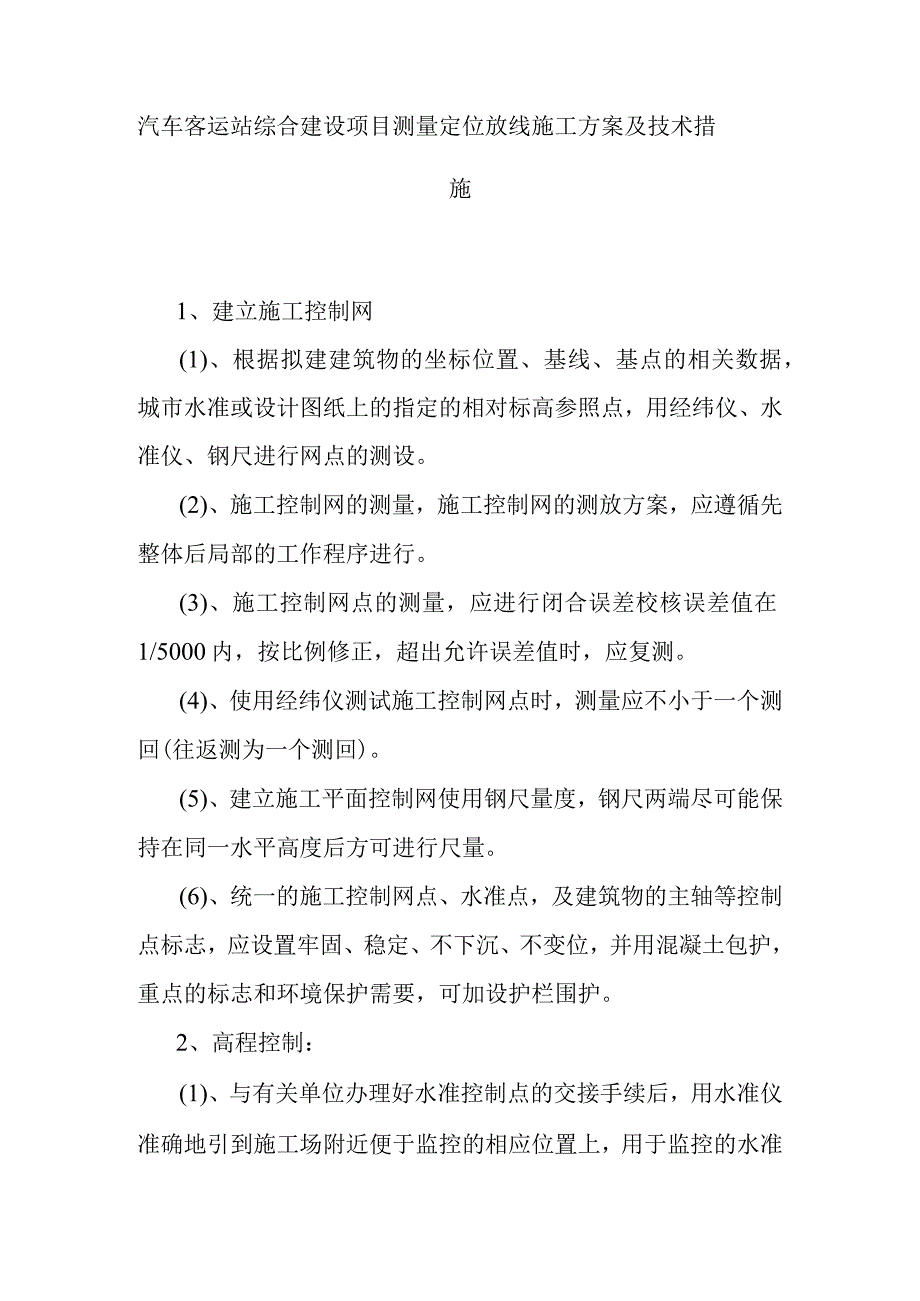

1、汽车客运站综合建设项目测量定位放线施工方案及技术措施1、建立施工控制网(1)、根据拟建建筑物的坐标位置、基线、基点的相关数据，城市水准或设计图纸上的指定的相对标高参照点，用经纬仪、水准仪、钢尺进行网点的测设。(2)、施工控制网的测量，施工控制网的测放方案，应遵循先整体后局部的工作程序进行。(3)、施工控制网点的测量，应进行闭合误差校核误差值在1/5000内，按比例修正，超出允许误差值时，应复测。(4)、使用经纬仪测试施工控制网点时，测量应不小于一个测回(往返测为一个测回)。(5)、建立施工平面控制网使用钢尺量度，钢尺两端尽可能保持在同一水平高度后方可进行尺量。(6)、统一的施工控制网点、水准点

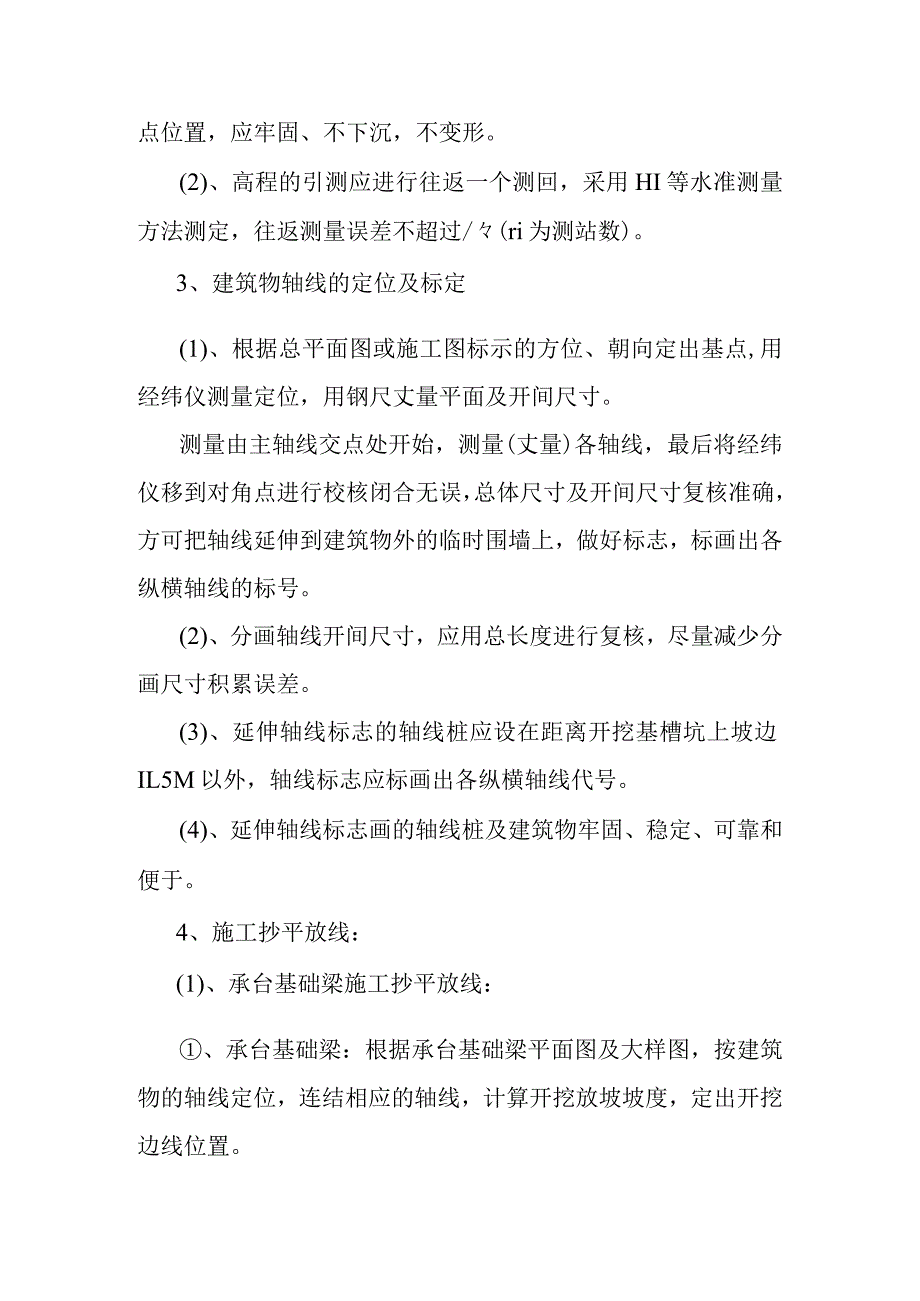

2、，及建筑物的主轴等控制点标志，应设置牢固、稳定、不下沉、不变位，并用混凝土包护，重点的标志和环境保护需要，可加设护栏围护。2、高程控制：(1)、与有关单位办理好水准控制点的交接手续后，用水准仪准确地引到施工场附近便于监控的相应位置上，用于监控的水准点位置，应牢固、不下沉，不变形。(2)、高程的引测应进行往返一个测回，采用HI等水准测量方法测定，往返测量误差不超过/(ri为测站数)。3、建筑物轴线的定位及标定(1)、根据总平面图或施工图标示的方位、朝向定出基点,用经纬仪测量定位，用钢尺丈量平面及开间尺寸。测量由主轴线交点处开始，测量(丈量)各轴线，最后将经纬仪移到对角点进行校核闭合无误，总体尺寸

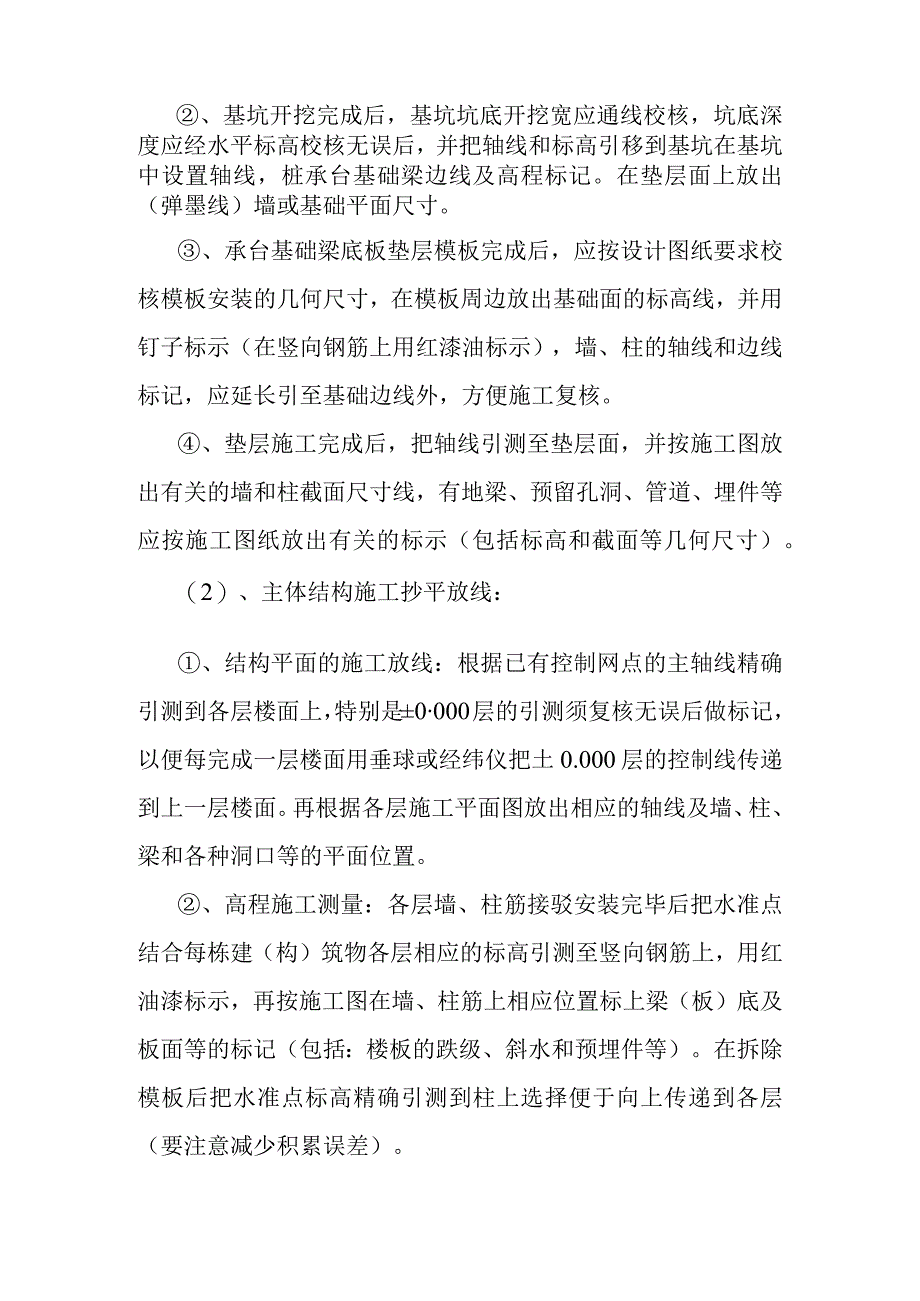

3、及开间尺寸复核准确，方可把轴线延伸到建筑物外的临时围墙上，做好标志，标画出各纵横轴线的标号。(2)、分画轴线开间尺寸，应用总长度进行复核，尽量减少分画尺寸积累误差。(3)、延伸轴线标志的轴线桩应设在距离开挖基槽坑上坡边IL5M以外，轴线标志应标画出各纵横轴线代号。(4)、延伸轴线标志画的轴线桩及建筑物牢固、稳定、可靠和便于。4、施工抄平放线：(1)、承台基础梁施工抄平放线：、承台基础梁：根据承台基础梁平面图及大样图，按建筑物的轴线定位，连结相应的轴线，计算开挖放坡坡度，定出开挖边线位置。、基坑开挖完成后，基坑坑底开挖宽应通线校核，坑底深度应经水平标高校核无误后，并把轴线和标高引移到基坑在基坑中
4、设置轴线，桩承台基础梁边线及高程标记。在垫层面上放出（弹墨线）墙或基础平面尺寸。、承台基础梁底板垫层模板完成后，应按设计图纸要求校核模板安装的几何尺寸，在模板周边放出基础面的标高线，并用钉子标示（在竖向钢筋上用红漆油标示），墙、柱的轴线和边线标记，应延长引至基础边线外，方便施工复核。、垫层施工完成后，把轴线引测至垫层面，并按施工图放出有关的墙和柱截面尺寸线，有地梁、预留孔洞、管道、埋件等应按施工图纸放出有关的标示（包括标高和截面等几何尺寸）。（2）、主体结构施工抄平放线：、结构平面的施工放线：根据已有控制网点的主轴线精确引测到各层楼面上，特别是0000层的引测须复核无误后做标记，以便每完成一层
5、楼面用垂球或经纬仪把土0.000层的控制线传递到上一层楼面。再根据各层施工平面图放出相应的轴线及墙、柱、梁和各种洞口等的平面位置。、高程施工测量：各层墙、柱筋接驳安装完毕后把水准点结合每栋建（构）筑物各层相应的标高引测至竖向钢筋上，用红油漆标示，再按施工图在墙、柱筋上相应位置标上梁（板）底及板面等的标记（包括：楼板的跌级、斜水和预埋件等）。在拆除模板后把水准点标高精确引测到柱上选择便于向上传递到各层（要注意减少积累误差）。、砌砖的施工抄平放线：先根据各层平面的轴线和各层建筑施工平面图，放出墙体的平面轴线、墙边线及门窗、洞口等位置砌砖前，将平水标高引测在混凝土墙、柱的一定高度位置上，与混凝土墙（
6、柱）相连接的墙体相应位置应放出墙体的垂直边线，窗台、窗顶、门顶、洞底、顶等标高、作为砌砖的依据。（3）、装饰施工抄平放线：、室内装饰：根据建筑施工图弹出相应的全部墨线，包括脚线、墙裙线、顶棚高程线、梁底水平线、装饰及窗台、门窗顶、压顶、楼梯步级等的墨线，对阶梯间的台阶等的墨线及有关跌级斜水等的控制线。、外墙装饰：要按图放出、雨蓬、门窗顶、窗台线、立边线、装饰线、外墙裙、栏板压顶线、女儿墙压顶线等的通光和平直及大小的控制线。、屋面防水层、找平层（坡）等应按图纸要求控制，并在其完成面上按图纸和规范要求，放出脊缝、顺水缝、伸缩缝、饰面层收口及分隔缝的控制。5、沉降观测（1）、沉降观测点及沉降观测水准
7、点埋设根据现场情况，把临时水准点作为沉降观测水准点，沉降观测点埋设，根据设计及规范要求的形式预制好沉降观测铁件，碎浇筑前，在设计要求的标高处预埋好铁件，碎浇筑时派人保护，不使铁件脱落、移位。(2)、沉降观测、沉降观测点及沉降观测水准点埋设根据现场情况，把临时水准点作为沉降观测水准点，沉降观测埋设，根据设计所要求的形式预制好沉降观测铁件，碎浇筑前，在设计要求的标高处预埋好铁件，碎浇筑时派人保护，不使铁件脱落、移位。、沉降观测本工程沉降观测采用II等水准测量精度要求进行观测，观测时间及次数视工程进度情况而定，并应连续进行观测，每加一层观测一次，至主体结构完后测一次，装修一半测一次，装修结束观测一次，竣工第一年测四次，第二年观测二次，以后每年一次，直至沉降稳定。为了保证观测的准确性,采用固定人员观测和整理成果；所用仪器采用同一水准仪及水准尺，采用固定的水准点，且在整个观测期间应定时对水准点进行复核，按规定日期，方法及路线进行观测。
