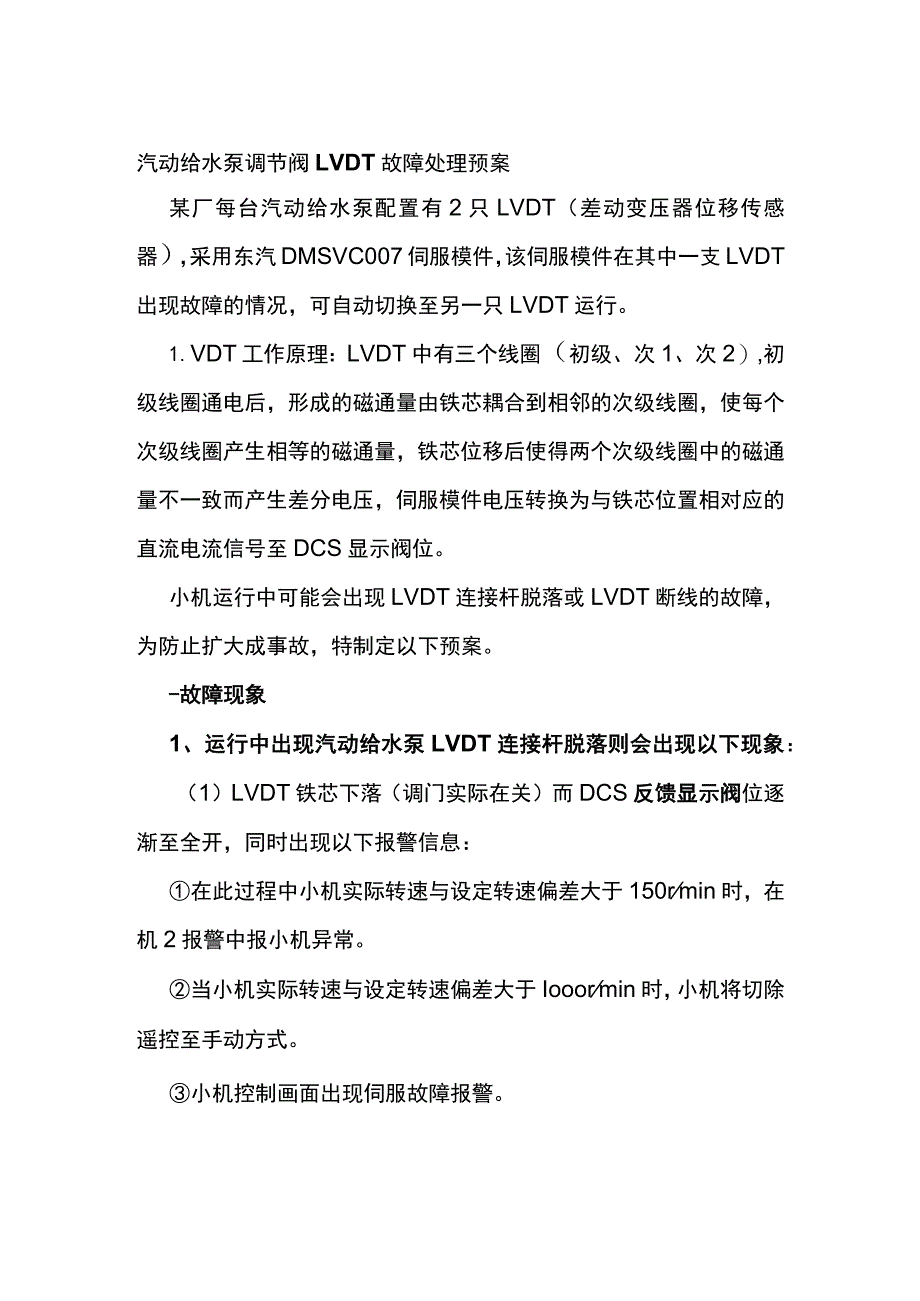

1、汽动给水泵调节阀LVDT故障处理预案某厂每台汽动给水泵配置有2只LVDT（差动变压器位移传感器），采用东汽DMSVC007伺服模件，该伺服模件在其中一支LVDT出现故障的情况，可自动切换至另一只LVDT运行。1.VDT工作原理：LVDT中有三个线圈（初级、次1、次2）,初级线圈通电后，形成的磁通量由铁芯耦合到相邻的次级线圈，使每个次级线圈产生相等的磁通量，铁芯位移后使得两个次级线圈中的磁通量不一致而产生差分电压，伺服模件电压转换为与铁芯位置相对应的直流电流信号至DCS显示阀位。小机运行中可能会出现LVDT连接杆脱落或LVDT断线的故障，为防止扩大成事故，特制定以下预案。-故障现象1、运行中出现

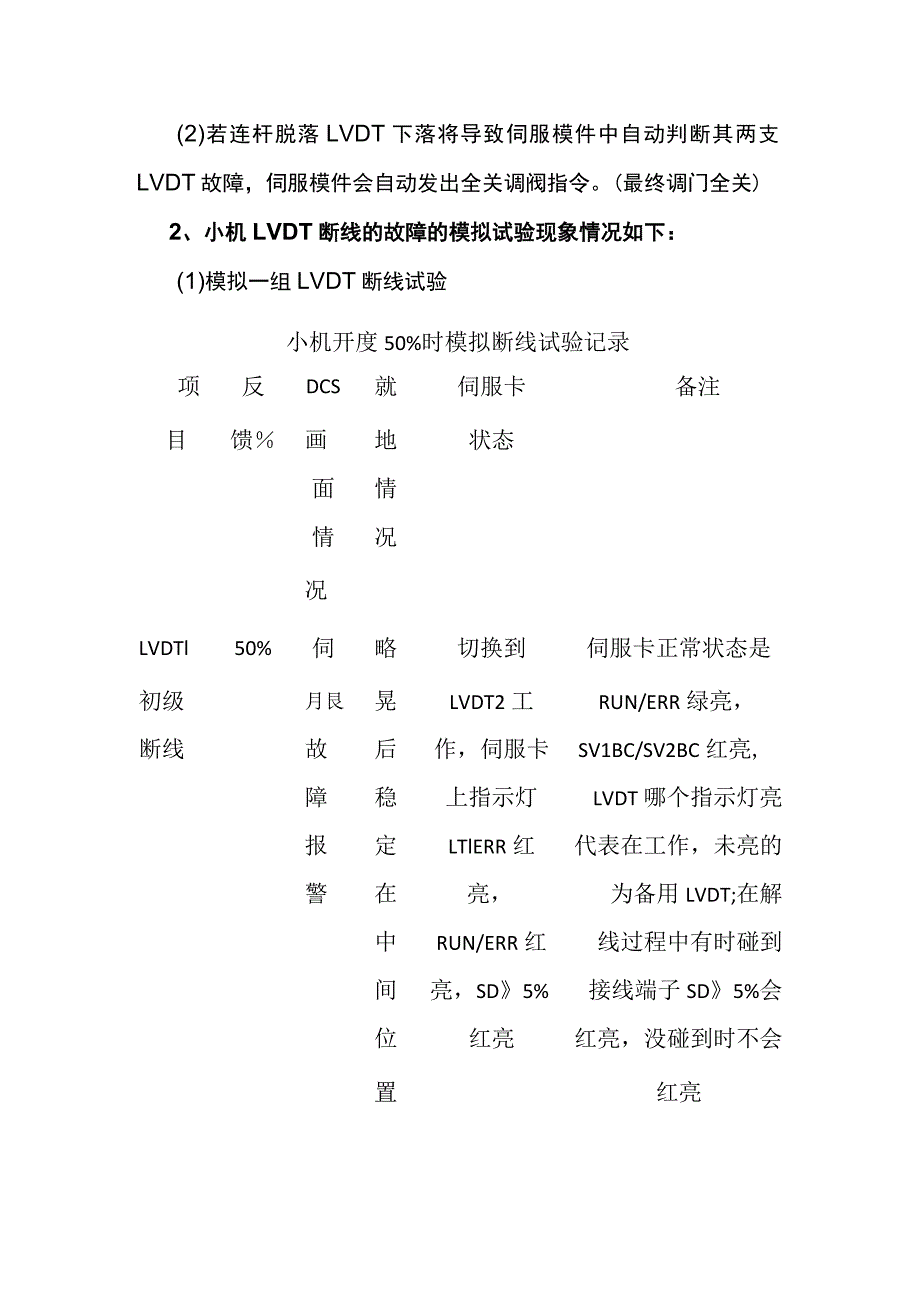

2、汽动给水泵LVDT连接杆脱落则会出现以下现象：（1）LVDT铁芯下落（调门实际在关）而DCS反馈显示阀位逐渐至全开，同时出现以下报警信息：在此过程中小机实际转速与设定转速偏差大于150rmin时，在机2报警中报小机异常。当小机实际转速与设定转速偏差大于Iooormin时，小机将切除遥控至手动方式。小机控制画面出现伺服故障报警。(2)若连杆脱落LVDT下落将导致伺服模件中自动判断其两支LVDT故障，伺服模件会自动发出全关调阀指令。(最终调门全关)2、小机LVDT断线的故障的模拟试验现象情况如下：(1)模拟一组LVDT断线试验小机开度50%时模拟断线试验记录项反DCS就伺服卡备注目馈画地状态面情情

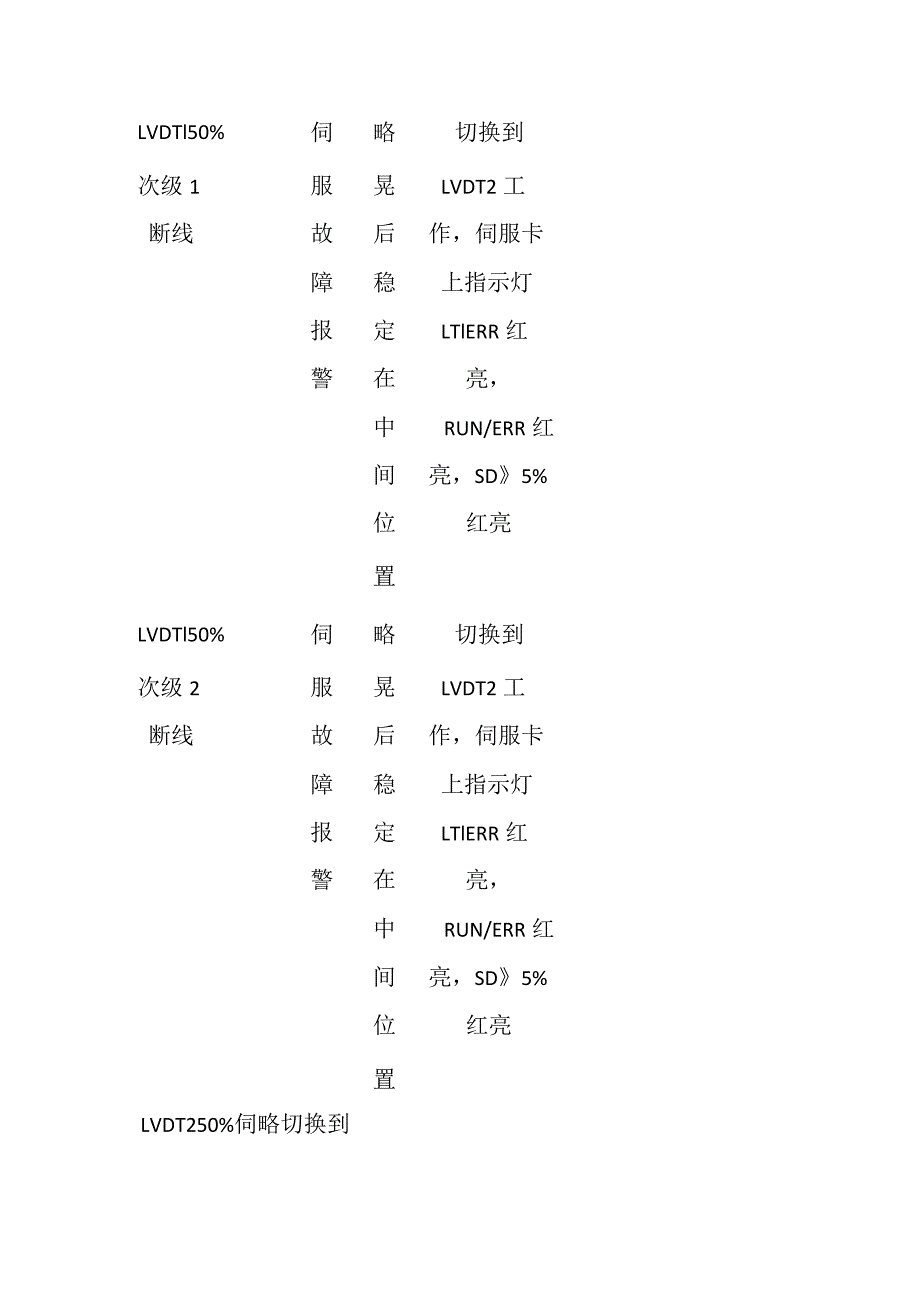

3、况况LVDTl50%伺略切换到伺服卡正常状态是初级月艮晃LVDT2工RUN/ERR绿亮，断线故后作，伺服卡SV1BC/SV2BC红亮,障稳上指示灯LVDT哪个指示灯亮报定LTlERR红代表在工作，未亮的警在亮，为备用LVDT;在解中RUN/ERR红线过程中有时碰到间亮，SD5%接线端子SD5%会位红亮红亮，没碰到时不会置红亮LVDTl50%伺略切换到次级1服晃LVDT2工断线故后作，伺服卡障稳上指示灯报定LTlERR红警在亮，中RUN/ERR红间亮，SD5%位红亮置LVDTl50%伺略切换到次级2服晃LVDT2工断线故后作，伺服卡障稳上指示灯报定LTlERR红警在亮，中RUN/ERR红间亮，S
4、D5%位红亮置LVDT250%伺略切换到初级月艮晃LVDTl工断线故后作，伺服卡障稳上指示灯报定LTlERR红警在亮，中RUN/ERR红间亮，SD5%位红亮置LVDT250%伺略切换到次级1月艮晃LVDTl工断线故后作，伺服卡障稳上指示灯报定LTlERR红警在亮，中RUN/ERR红间亮，SD5%位红亮置LVDT250%伺略切换到次级2服晃LVDTl工断线故后作，伺服卡障稳上指示灯报定LTlERR红警在亮，中RUN/ERR红间亮，SD5%位红亮置(2)模拟两组LVDT断线试验小机开度在50%时模拟断线试验项目反馈DCS画面情况就地情况备注LVDTl初级波动，伺服略波动，后在没有LVDTLVDT2
5、初级逐渐接故障低压调阀接入时，门自都断线近O报警迅速往下关动全关保证安全LVDTl次级1波动，伺服略波动，后LVDT2次级1逐渐接故障低压调阀都断线近O报警迅速往下关LVDTl次级2波动，伺服略波动，后LVDT2次级2逐渐接故障低压调阀都断线近O报警迅速往下关二、组织措施L各集控班组及其它相关人员收到方案后认真学习，并在学习记录本上签字确认。2、本方案的执行由当班值长统一指挥，当班运行人员按值长的命令、运行规程及本方案的要求认真执行。3、在执行本方案的过程中遇到疑问或发现新的问题时及时反馈给发电运行部管理人员。三、安全措施1.运行中发现LVDT故障时应及时汇报当班值长及部室管理人员并填报缺陷通
6、知单。2、机组启动前严格执行启动前试验,给水泵汽轮机所有保护正常投入的情况下方可启动。3、故障给水泵负荷转移至正常给水泵时须保持总体给水流量与当前负荷匹配，同时防止给水流量低导至汽泵或机组跳闸。4、保持正常运行给水泵汽轮机转速不超过5700rmino四.技术措施1.运行中加强监视汽动给水泵的入口流量，发现汽动给水泵的入口流量频繁波动或指令转速和实际转速偏差增大时,及时检查给水泵汽轮机调节阀指令与反馈是否存在较大的偏差，当指令与反馈偏差大于3%时及时汇报当班值长联系热控人员检查。2、运行中每次巡检给水泵汽轮机时应重点对调节阀相关组件认真检查一次。3、出现单台给水泵汽轮机LVDT连接杆脱落或LVD
