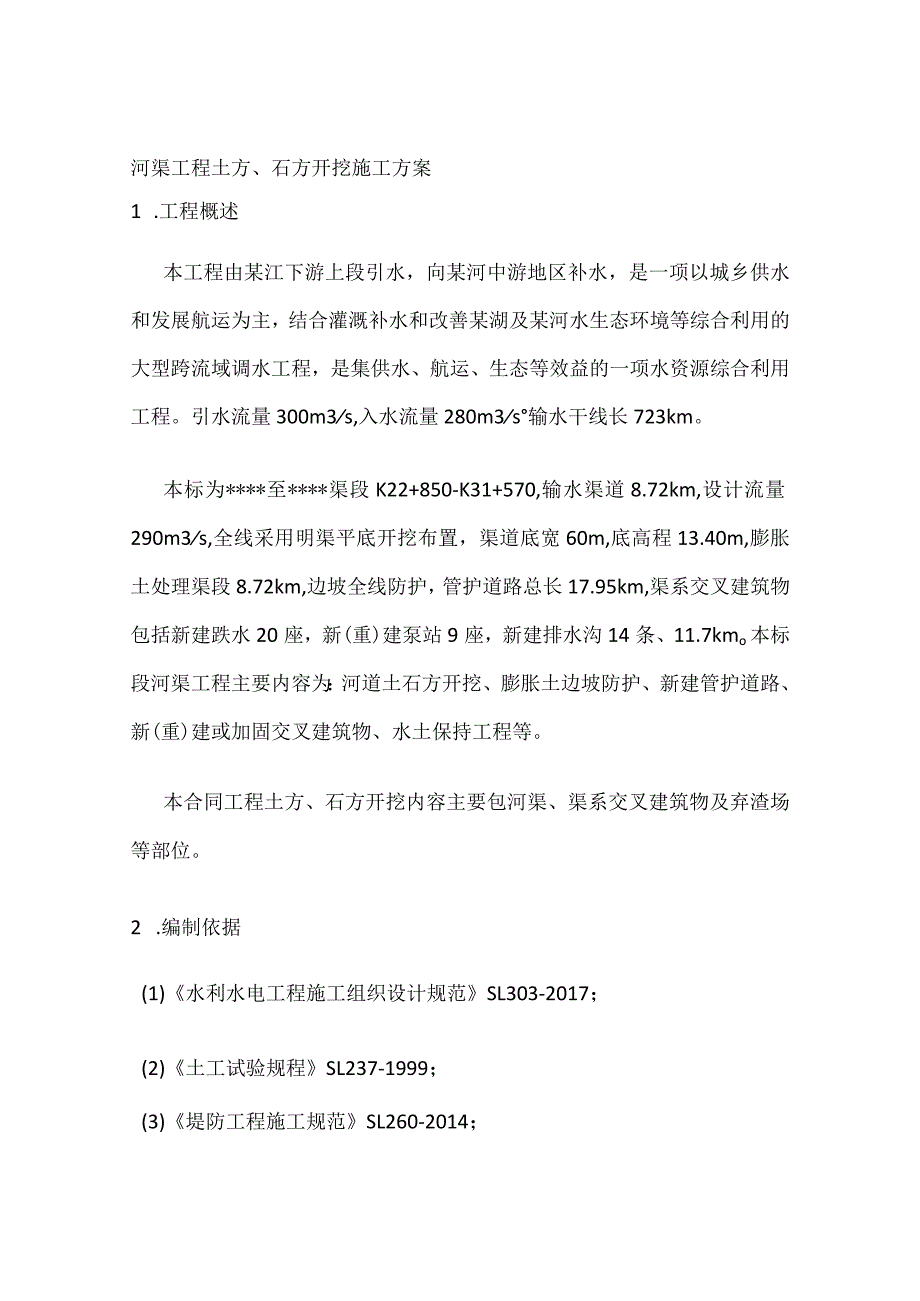

1、河渠工程土方、石方开挖施工方案1 .工程概述本工程由某江下游上段引水，向某河中游地区补水，是一项以城乡供水和发展航运为主，结合灌溉补水和改善某湖及某河水生态环境等综合利用的大型跨流域调水工程，是集供水、航运、生态等效益的一项水资源综合利用工程。引水流量300m3s,入水流量280m3s输水干线长723km。本标为*至*渠段K22+850-K31+570,输水渠道8.72km,设计流量290m3s,全线采用明渠平底开挖布置，渠道底宽60m,底高程13.40m,膨胀土处理渠段8.72km,边坡全线防护，管护道路总长17.95km,渠系交叉建筑物包括新建跌水20座，新(重)建泵站9座，新建排水沟14

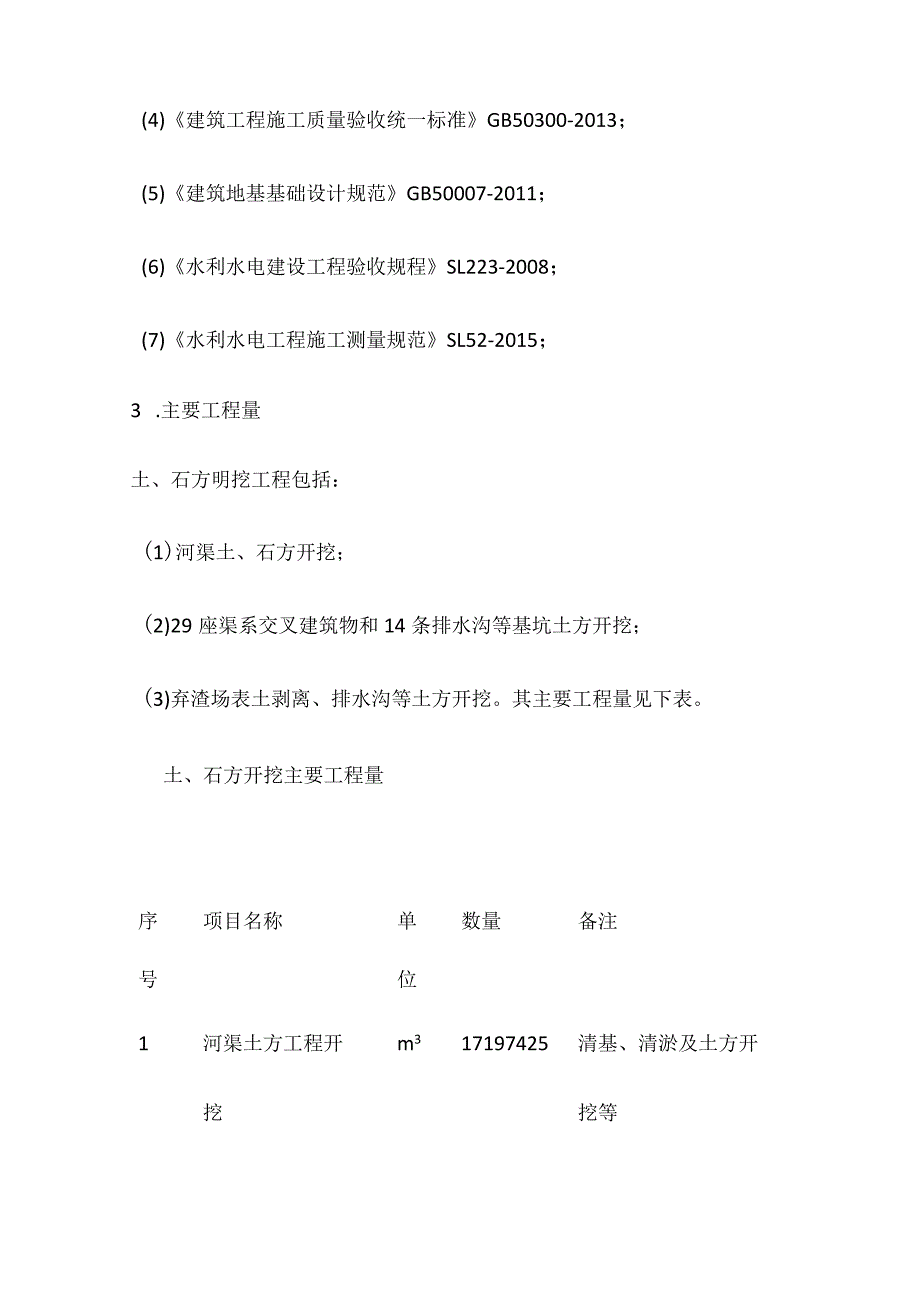

2、条、11.7kmo本标段河渠工程主要内容为：河道土石方开挖、膨胀土边坡防护、新建管护道路、新(重)建或加固交叉建筑物、水土保持工程等。本合同工程土方、石方开挖内容主要包河渠、渠系交叉建筑物及弃渣场等部位。2 .编制依据(1)水利水电工程施工组织设计规范SL303-2017；(2)土工试验规程SL237-1999；(3)堤防工程施工规范SL260-2014；(4)建筑工程施工质量验收统一标准GB50300-2013；(5)建筑地基基础设计规范GB50007-2011；(6)水利水电建设工程验收规程SL223-2008；(7)水利水电工程施工测量规范SL52-2015；3 .主要工程量土、石方明挖

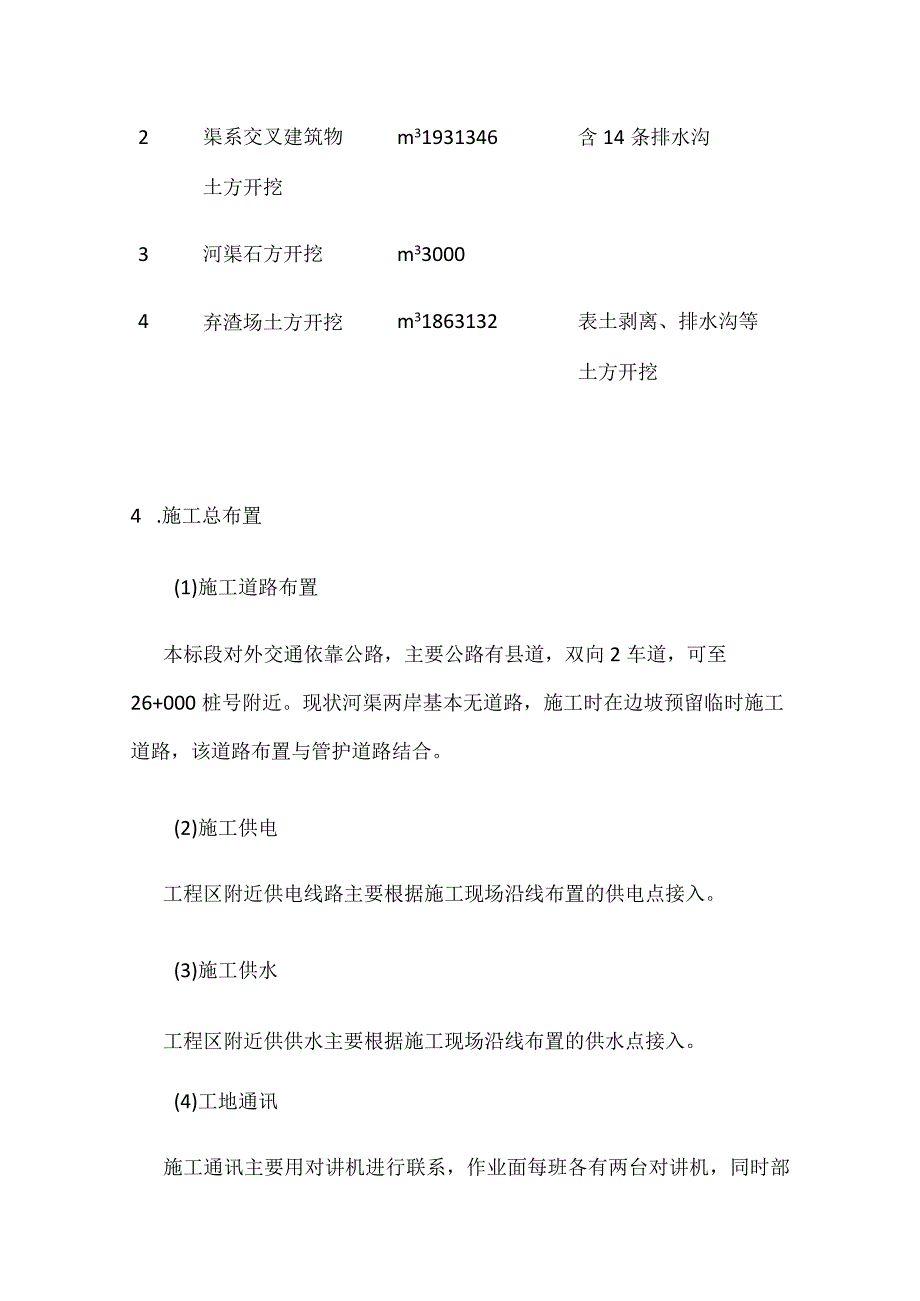

3、工程包括：(1)河渠土、石方开挖；(2)29座渠系交叉建筑物和14条排水沟等基坑土方开挖；(3)弃渣场表土剥离、排水沟等土方开挖。其主要工程量见下表。土、石方开挖主要工程量序项目名称单数量备注号位1河渠土方工程开m317197425清基、清淤及土方开挖挖等2渠系交叉建筑物土方开挖m31931346含14条排水沟3河渠石方开挖m330004弃渣场土方开挖m31863132表土剥离、排水沟等土方开挖4 .施工总布置(1)施工道路布置本标段对外交通依靠公路，主要公路有县道，双向2车道，可至26+000桩号附近。现状河渠两岸基本无道路，施工时在边坡预留临时施工道路，该道路布置与管护道路结合。(2)施工
4、供电工程区附近供电线路主要根据施工现场沿线布置的供电点接入。(3)施工供水工程区附近供供水主要根据施工现场沿线布置的供水点接入。(4)工地通讯施工通讯主要用对讲机进行联系，作业面每班各有两台对讲机，同时部门主管和负责安全人员都配置对讲机，便于工作面的管理。5 .施工排水工程施工期导截流按照10年一遇，11月至次年4月洪水标准设计，汛期采用导流明渠结合原河道共同导流。(1)基坑初期排水根据本工程布置情况，河渠每个开挖区内上下游围堰及跌水建筑物基坑形成需进行初期排水，排水设备布设根据现场地形布置在易于排水和积水最深处。根据水文气象资料可知，非汛期多年月平均降水量较小，河道内水较浅，积水量与基坑面积
5、有关。基坑初期排水计划采用WQ65-25-30型潜水泵(扬程30,功率4kW,排水量25m3h)，每处建筑物基坑布置3台，可满足上述建筑物基坑初期排水需要。(2)经常性排水经常性排水包括基坑渗水、降水和施工弃水以及渠道施工过程中的各支沟来水的抽排。根据合同文件地质资料可知，本标段渠道沿线地下水位高于建基面，施工过程中会有不同程度的渗水。混凝土浇筑等项目施工会产生部分弃水，另外施工期降水也会造成基坑积水，但由于这些建筑物多安排在非汛期施工，所以降雨影响较小。各部位基坑经常性排水时段较短,采用初期排水设备WQ65-25-30型潜水泵（扬程30m,功率4kW,排水量25n?/h）,在基坑最低处设集水
6、坑，每个基坑配置2台潜污泵。渠道施工过程中的各支沟来水通过导流明渠引排至渠道下游段抽排，如不具备明沟排泄，计划采用125QWl30-15-11型潜水泵（扬程15m,功率IIkW,排水量130r113h）进行抽排作业。（3）施工区地表水引排渠道沿线在地势较高一侧设地面截流沟，渠道施工前，先行开挖截流沟，大部分地表水即可通过截流沟排泄到附近河沟内。此外，渠边清基完成后及时进行防护堤填筑，这样可以尽早形成干渠沿线地表水纵向截排系统，防止地表降水汇入基坑，有利于渠道开挖和衬砌施工。（4）排水设备经常性排水设备见表。基坑经常性排水设施设备配置表设施与设备型号单数备注名称位量潜水污水泵125QW130-1
7、5-11台10130m3h,功率IlkW潜水污水泵WQ65-25-30台1525m3h,功率4kW潜水污水泵WQ50-20-15台1020m3h,功率1.5kW6 .土方开挖施工方案开挖前按照设计提供的施工图纸对现场地形进行测量，并对开挖断面（剖面图）进行绘制，在开挖前7天报送至监理部及建管处，经监理人及建管处批准后，方可进行土石方的开挖施工。6.1 施工总程序（1）进场后首先对土石方所开挖的范围进行原始地形测量，并对范围内的开挖边线进行放样。施工测量完成后尽快对渠道两侧的施工道路进行施工，为下一步土石方开挖施工创造条件。（2）根据施工总进度计划安排、弃渣场布置及结合渠系建筑物部等情况，河渠土
8、石方开挖规划为4个区段进行施工，区段划分具体详见下表。土石方开挖区段划分表序号工程名称起始桩号施工长度(m)拟弃土位置1第1区段22+85025+021.62171.6JHGT-13#-1、14#弃渣场2第2区段25+021.6-27+024.22002.6JHGT-13#-1、13#-2、14#弃渣场3第3区段27+024.229+8672842.8JHGT-16#、17、19#、20#4第4区段29+86731+5701703.0JHGT-16#、1719#、20#(3)各区段开挖结合施工总进度计划安排，分部位进行开挖施工,以协调各部位的施工干扰，满足高强度的施工需要，保证施工的连续性。在
9、每个区段里可划分为若干个小区段进行施工。小区段根据施工道路布置、施工规划、施工顺序以及设计体型进行划分，使土石方开挖与机械出渣协调进行，形成流水作业，以充分发挥机械效率，加快施工进度每区段开挖的程序为：场地清理好表土剥离-机械开挖土方好机械开挖石方玲建基面人工开挖修整。(4)对该渠道的土方开挖采用反铲直接开挖装车，土方开挖采用全段面从上至下分层开挖，分层高度不大于5m；对开挖区道存在的施工道路根据现场实际情况进行改道施工，确保施工便道正常通行。(5)对桩号24+000-25+230段长1.23km,设计河渠渠底为1层粉、细砂岩，且多为全强风化，为崩解、膨胀性软岩，抗压强度为0.52MPA开挖方
10、量约3OOO11计划采用挖掘机配合裂石器进行开挖，挖掘机和自卸车配合出渣。(6)渠系交叉建筑物施工结合渠道土石方开挖施工进度进行施工,土石方开挖紧随渠道边坡土石方同步进行采用逐层开挖。6. 2场地清理场地清理包括拆迁建筑残留构件等的破碎、清运、处理，以及乔灌木及其树根等植被挖除、清运、处理等。范围包括永久和临时工程、料场、存弃渣场等施工用地需要清理的区域。在场地开挖前，先清理(包括破碎、清运、处理)开挖区域内的乔植被、树根、拆迁房屋等设施遗留构件、废渣及其它有碍物。主体工程植被清理的挖除树根范围应延伸到离施工图纸所示最大开挖边线、填筑线或建筑物基础外侧3m距离。注意保护清理区域附近的天然植被，
11、避免因施工不当造成清理区域附近林业和天然植被资源的毁坏，以及对环境保护工作造成的不良后果C7. 3表土剥离表土系指含细根须、草本植物及覆盖草等植物的表层有机土壤。将占地类型为耕地、草地及园地的表层按30-50cm厚度开挖有机土壤、运到指定地区堆放，并采取防护措施，用于后期工程区边坡植被种植和临时用地表土回覆、复垦；表土剥离（包括河渠开挖清基、工程区、弃渣场、生产生活区及临时道路等）的总量，按弃渣场顶面复垦及坡面植被恢复、其他临时用地恢复、河渠植被护坡耕植土等需求总量的L2倍控制。弃渣场占地面积大，弃渣分块堆放，表土剥离应结合弃渣时序分块剥离、腾挪作业，即：A块清基土暂堆B块，在A块弃渣完成后将
12、A和B块清基土（包括河渠开挖清基土）返运到A块顶上，以此类推，最后进行渣场顶面耕作层平整及边坡绿化覆土。表土堆场最大堆高控制在5m以内，边坡不陡于1:3,底部采用袋装土拦挡，底宽1.5m,顶宽0.5m,高1m,袋装土外侧开挖临时排水及沉沙设施，表土堆场表面撒播草籽临时防护，防止土壤被冲刷流失。堆存的有机土壤应利用于工程的环境保护。按相关规定合理使用有机土壤。弃渣场坡面后期植被恢复，坡面覆土厚0.5m；弃渣场顶面覆土厚度不小于0.3m。8. 4土石方平衡本工程土石方开挖工程中，需结合土方填筑施工同步进行，避免二次倒运，增加成本，影响工程进度，具体土方平衡见下表。土石方平衡计算表项开挖换回填自然设
13、计回填弃渣量备注目自然算方（万r）压实方（万名方系（万m3）m3）称（万数m3）河17200.85286.58243.61433.42回填渠量含工水泥程土换填渠1930.8550.7843.17142.22回填系量含建水泥筑土换物填弃1860.8528.8724.54157.13渣场本工程土石方开挖约1806.8万,土方填筑约89.2万nA本标段的开挖土料为一般黏性土及弱膨胀土，层中粉质壤土（非膨胀）和1层轻、中粉质壤土（非膨胀土）可直接用于土方填筑。对于层重粉质壤土（弱膨胀土）可作为边坡表土改性土料使用。其中层中粉质壤土（非膨胀土）储量约80万nA1层轻、中粉质壤土（非膨胀土）储量约370万
14、nA以及层重粉质壤土（弱膨胀土）储量约590万m3o因此，土方开挖能够满足土方填筑量要求。9. 5土方开挖施工方法（1）进场后根据监理单位提供的工区范围内导线点及水准点的基本数据建立工程测量控制网，以保证施工放样、定位的准确性；每开挖一个单元前，进行边线及高程放样。对测量出的清理范围，用机械配合人工清除该范围内的全部有碍物，范围外的清理按监理单位要求进行。(2)渠道开挖按照逐层开挖，逐级整修的原则组织施工。采用挖掘机自上而下开挖装车，自卸汽车运输，人工配合反铲整修成型,机械设备不能够到位的“死角，采用人工整修。(3)本工程土方开挖施工可直接采用反铲挖掘机挖装，自卸车运输至渣场。开挖施工工艺流程图见图。土方开挖施工工艺流程(4)施工测量进场后根据监理单位提供的工区范围内导线点及水准点的基本数据建立工程测量控制网，以保证施工放样、定位的准确性；每开挖一个单元前，进行边线及高程放样。测量时应遵循一测两复测量标准要求。(5)施工清理及表土剥离对测量出的清理范围，用人工或机械清除该范围内的全部有碍物，范围外的清理按监理单位要求进行。土方指黄土、粘土、砂土(包括淤沙、粉砂、河砂等)、淤泥、砾质土、砂砾石、松散坍塌体、石渣混合料、软弱的
