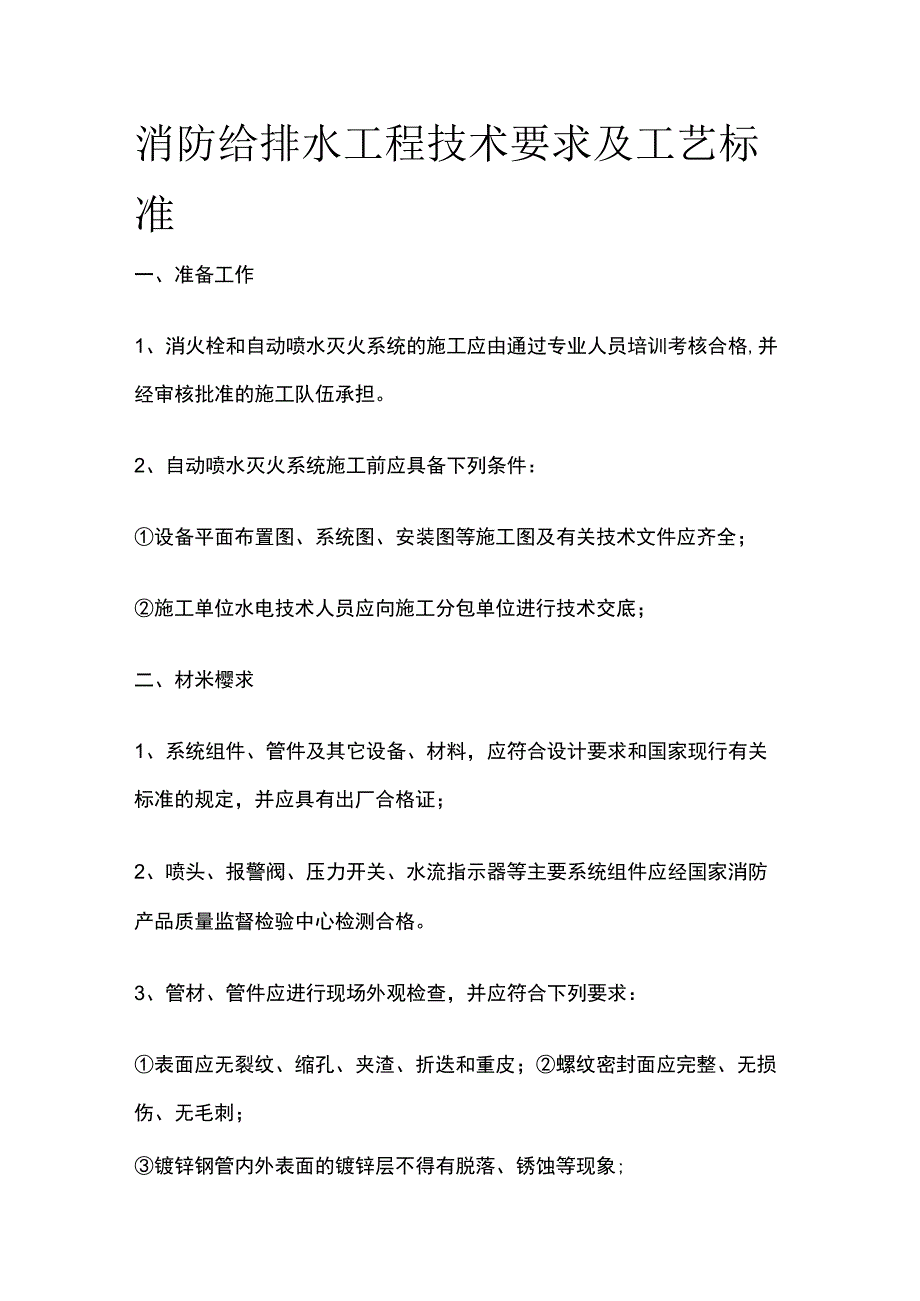

1、消防给排水工程技术要求及工艺标准一、准备工作1、消火栓和自动喷水灭火系统的施工应由通过专业人员培训考核合格,并经审核批准的施工队伍承担。2、自动喷水灭火系统施工前应具备下列条件：设备平面布置图、系统图、安装图等施工图及有关技术文件应齐全；施工单位水电技术人员应向施工分包单位进行技术交底；二、材米樱求1、系统组件、管件及其它设备、材料，应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证；2、喷头、报警阀、压力开关、水流指示器等主要系统组件应经国家消防产品质量监督检验中心检测合格。3、管材、管件应进行现场外观检查，并应符合下列要求：表面应无裂纹、缩孔、夹渣、折迭和重皮；螺纹密封面应完整、无

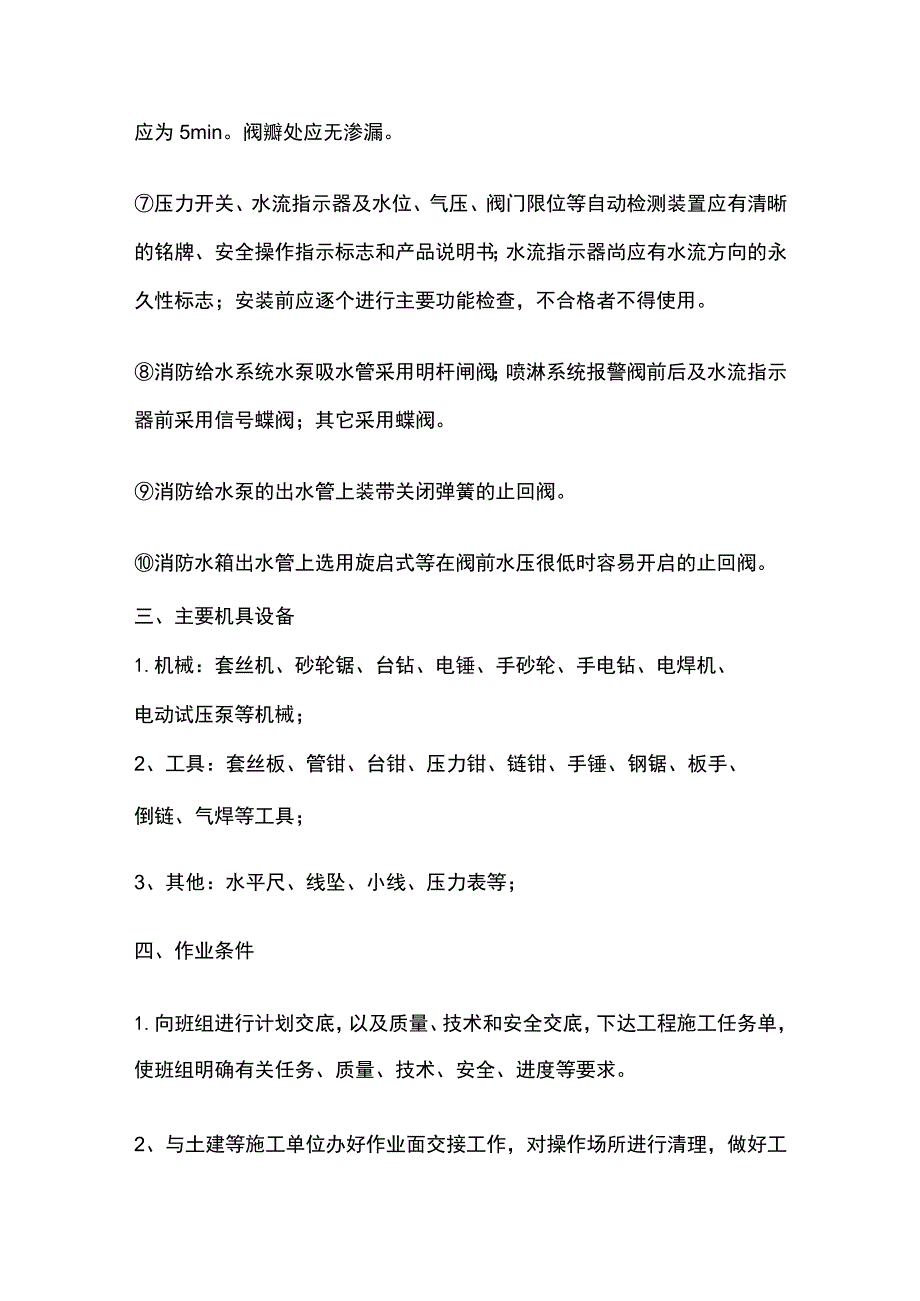

2、损伤、无毛刺；镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象;非金属密封垫片应质地柔韧、无老化变质或分层现象,表面应无折损、皱纹等缺陷；法兰密封面应完整光洁，不得有毛刺及径向沟槽；螺纹法兰的螺纹应完整、无损伤。4、喷头的现场检验应符合下列要求：喷头的型号、规格应符合设计要求；喷头的商标、型号、公称动作温度、制造厂及生产年月等标志应齐全；喷头外观应无加工缺陷和机械损伤；喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝的现象；5、阀门及其附件的现场检验应符合下列要求阀门的型号、规格应符合设计要求；阀门及其附件应配备齐全，不得有加工缺陷和机械损伤；报警阀除应有商标、型号、规格等标志外，尚应有水流方向的永久性
3、标志；报警阀和控制阀的阀瓣及操作机构应动作灵活，无卡涩现象；阀体内应清洁、无异物堵塞；水力警铃的铃锤应转动灵活，无阻滞现象；报警阀应逐个进行渗漏试验。试验压力应为工作压力的2倍，试验时间应为5min。阀瓣处应无渗漏。压力开关、水流指示器及水位、气压、阀门限位等自动检测装置应有清晰的铭牌、安全操作指示标志和产品说明书；水流指示器尚应有水流方向的永久性标志；安装前应逐个进行主要功能检查，不合格者不得使用。消防给水系统水泵吸水管采用明杆闸阀；喷淋系统报警阀前后及水流指示器前采用信号蝶阀；其它采用蝶阀。消防给水泵的出水管上装带关闭弹簧的止回阀。消防水箱出水管上选用旋启式等在阀前水压很低时容易开启的止回
4、阀。三、主要机具设备1.机械：套丝机、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机、电动试压泵等机械；2、工具：套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、板手、倒链、气焊等工具；3、其他：水平尺、线坠、小线、压力表等；四、作业条件1.向班组进行计划交底，以及质量、技术和安全交底，下达工程施工任务单，使班组明确有关任务、质量、技术、安全、进度等要求。2、与土建等施工单位办好作业面交接工作，对操作场所进行清理，做好工作面施工准备工作。3、对材料、设备、半成品的质量、规格、数量等进行清查，并将其部分运至作业地4、施工机械就位并进行试运转，做好维护保养等工作，以保证施工机械能正常运行。5、检查前道工
5、序的质量，在前道工序的质量合格后才能进行下道工序的施工。6、施工总包单位所有预留预埋洞口若有尺寸偏差，需要消防分包单位负责进行修整直至符合安装标准要求。五、工艺流程安装准备一分层主干立管安装一分层支管安装一喷洒头支管安装一分层分区强度试压及管道冲洗一管道设备安装一喷洒头安装一系统试压一系统通水调试六、操作工艺（一）、安装准备：认真熟悉图纸，参看土建结构图、有关设备专业图，核对各种管道及设备的坐标标高是否有交叉，管道排列所占空间是否合理。有问题及时与设计和有关人员研究解决，办理变更洽商记录。根据施工方案确定的施工方法作好准备工作。（二）、主要分项工程施工方法：1、预留预埋预留预埋是水喷淋灭火专业
6、在主体施工中的工作重点，它主要包括穿墙、梁套管，管道穿楼板孔洞，设备基础预留孔洞及预埋件等。预留预埋准确与否对整个安装工程至关重要。它将直接影响水喷淋灭火系统安装的顺利进行。施工准备期间，专业工长认真熟悉施工图纸,找出所有预埋预留点，并统一编号，并在预留预埋图中标注清晰，以便于各专业的预留预埋，同时与其他专业沟通，以避免今后安装有冲、交叉现象，减少不必要的返工。严格按标准图集加工制作套管，套管长度按结构施工图尺寸确定，套管管径参照下列标准：套管安装：刚性套管安装主体结构钢筋绑扎好后,按照水喷淋灭火施工图标高几何尺寸找准位置，然后将套管置于钢筋中，焊接在钢筋网中，如果需气割钢筋安装的，安装后必须
7、用加强筋加固，并做好套管的防堵工作。穿墙套管安装：土建专业在砌筑隔墙时，按专业施工图标高，几何尺寸将套管置于隔墙中，用砌块找平后用砂浆固定，然后交给土建队伍继续施工。穿墙套管长度与墙厚相等。2、管道支架安装：(1)管道支架的选型管道支架加工制作前应根据管道的材质、管径大小等按标准图集进行选型。支架的高度应与其它专业进行协调后确定，防止施工过程中管道与其它专业的管道发生碰撞。管道支架制作加工管道支架采用工厂化制作，制作质量必须符合规范要求，制作成形后应进行除锈和防腐处理管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。管道支架、吊架、防晃支架的安装应符合下列要求：管道吊架和支架的
8、位置应以水防碍喷头喷水的效果为原则，一般吊架距喷头的距离不宜大于0.75米。管道应固定牢固，支架、吊架之间的距离不应大于下表的距离：公称直径（mm）253240507080100125150距离（m）3.54.04.55.06.08.08.57.08.0管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等应符合设计要求和国家现行有关标准的规定；管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm;与末端喷头之间的距离不宜大于750mm;吊架应位于相邻喷头间的管段上，当喷头间距不大于3.6m时，可设一个，小于1.8m允许隔段设置。（三）、消防系统
9、：水源:本工程需从周围不同方向市政给水管接入两根DN200的给水管(其中一路为无表防险,一路设水表井,井内设倒流防止器M故为小区的生活、消防水源。(2)消防用水量。(3)消防水池、消防泵房、消防水箱：消防水池及消防泵房设于地下车库，消防水池储存本工程最大一栋建筑物室内消火栓用水量及喷淋用水量。室内消火栓用水量为20Ls。火灾延续时间2小时，储存水量为144m3;自动喷水灭火系统设计流量30Ls,火灾延续时间1小时，储存水量为108m3消防水池储存水量为252r3.公寓屋顶设置消防水箱间，储存初期火灾消防用水量18m3;消火栓系统、喷淋系统分别设增压稳压装置。消防水池及消防水箱应设就地液位显示装
10、置，并将液位信号传送至消防控制室。(4)室内消火栓系统：除分号4外，消火栓系统为临时高压给水系统，竖向不分区。火灾时由设于分号D地下消防泵房处消火栓加压泵供水,平时压力由屋顶消防水箱间内高位消防水箱(18m?)及稳压设备维持。建筑各层均设消火栓进行保护。其布置除住宅各层保证室内任何部位一股水柱外，其余部位保证室内任何一处均有2股水柱同时到达，消火栓栓口动压不小于0.35MPa,灭火水枪的充实水柱高层建筑为13米，其余建筑为IOmo每个消火栓箱内均配置DN65mm消火栓一个、DN65mmL25m麻质衬胶水带一条，DN6519mm直流水枪一支、消防按钮（消火栓按钮的动作信号作为报警信号及启动消火栓
11、泵的联动触发信号）。幼儿园、公寓及建筑面积大于200平米的商业服务网点，除上述配置外，消火栓箱内另增设消防软管卷盘,包括长30m,内径不小于。19的消防软管，当量喷嘴直径6mm的消防水枪。分号4设置干式消防竖管，并配置消火栓栓口。建筑首层设置消防车供水接口，竖管顶端设置自动排气阀，充水时排除管道内空气。消火栓系统设不少于两套地下式水泵接合器。为保证每栋建筑消火栓栓口的出水压力不大于0.50MPa,设置减压稳压消火栓层数详表5。消火栓给水管道：消火栓系统工作压力：0.95MPa,试验压力应为工作压力的L5倍,且不应小于1.4MPa。稳压30min后，无渗漏无变形，且压力降不大于0.05MPa为合
12、格。自动喷水给水管道：自动喷水系统工作压力：090MPa.试验压力应为1.40MPa,稳压30分钟，目测管网无渗漏无变形，压力降0.05MPa为合格。严密试验压力为设计工作压力，稳压24小时无渗漏为合格。（5）自动喷水灭火系统：根据规范要求，公寓各层公共部位及地下汽车库设自动喷水灭火系统。为满足住宅底部商业疏散距离要求，在住宅商业网点设自动喷水灭火系统。住宅下网点及公寓公共部位采用湿式系统，中危险I级，地下车库采用预作用系统，为中危险口级。喷淋系统为临时高压给水系统，分为一个区，火灾时由设于分号D地下消防泵房处喷淋加压泵供水，平时压力由屋顶消防水箱间内高位水箱（18m3）及稳压设备维持。报警阀
13、设于车库内，每个报警阀控制喷头数小于800个，每个防火分区设一个水流指示器，为了保证系统安全可靠，每个报警阀组的最不利喷头处设末端试水装置,其它防火分区的最不利喷头处,均设DN25mm试水阀。住宅下网点及车库采用闭式直立式玻璃球喷头，有吊顶要求的房间采用吊顶型喷头，喷头动作温度68。（：，K=80o喷淋系统从消防水泵房引入二条供水管与管网连接。室外设不少于两套地下式消防水泵接合器。（6）消防控制与操作：1）消防水泵应能手动启停和自动启动。消防水泵不设置自动停泵控制功能，停泵由具有管理权限的工作人员根据火灾扑救情况确定。消防水泵控制柜在平时应使消防水泵处于自动启泵状态。2）消防水泵应由消防水泵出
