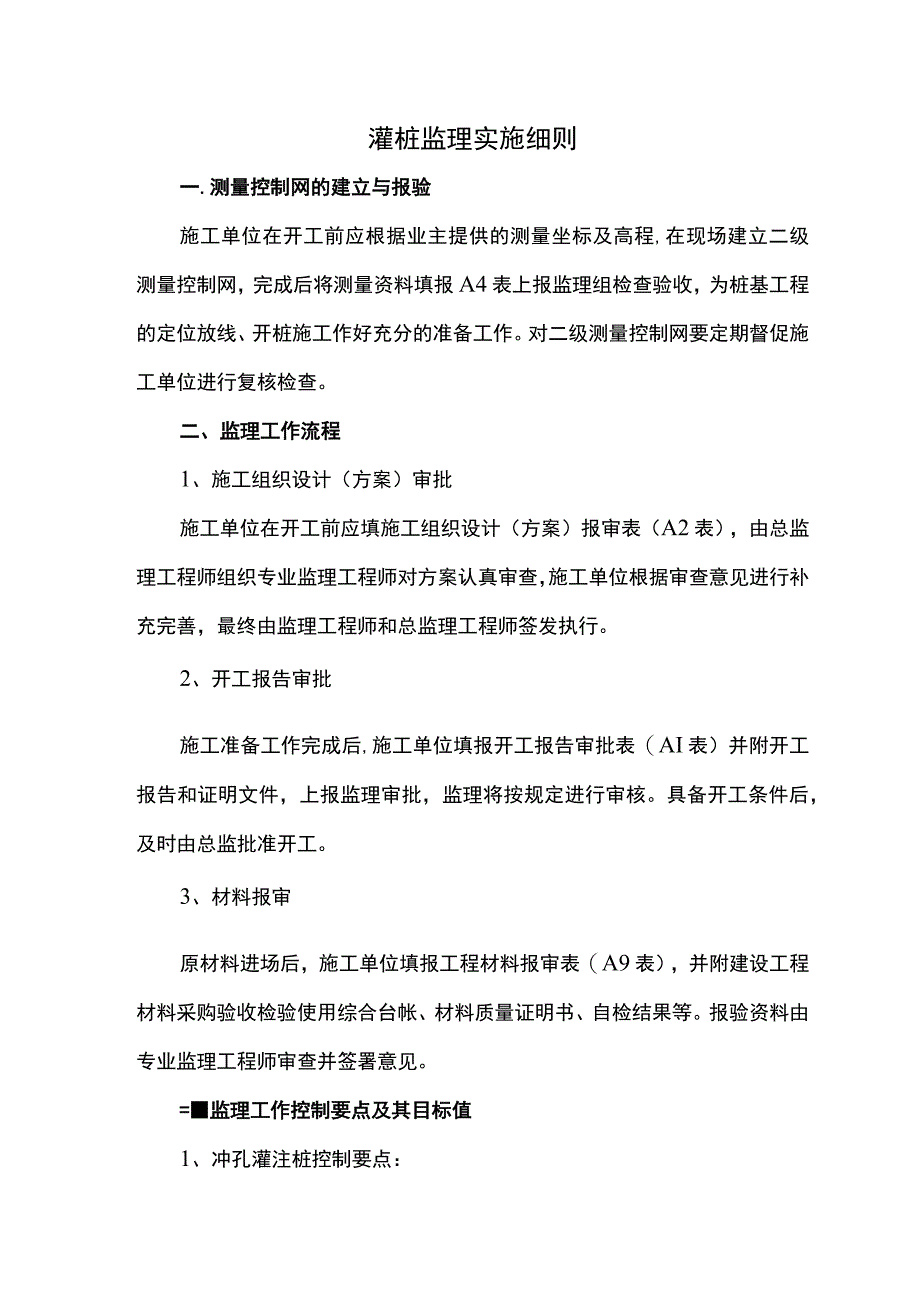

1、灌桩监理实施细则一.测量控制网的建立与报验施工单位在开工前应根据业主提供的测量坐标及高程,在现场建立二级测量控制网,完成后将测量资料填报A4表上报监理组检查验收,为桩基工程的定位放线、开桩施工作好充分的准备工作。对二级测量控制网要定期督促施工单位进行复核检查。二、监理工作流程1、施工组织设计(方案)审批施工单位在开工前应填施工组织设计(方案)报审表(A2表),由总监理工程师组织专业监理工程师对方案认真审查,施工单位根据审查意见进行补充完善,最终由监理工程师和总监理工程师签发执行。2、开工报告审批施工准备工作完成后,施工单位填报开工报告审批表(AI表)并附开工报告和证明文件,上报监理审批,监理将

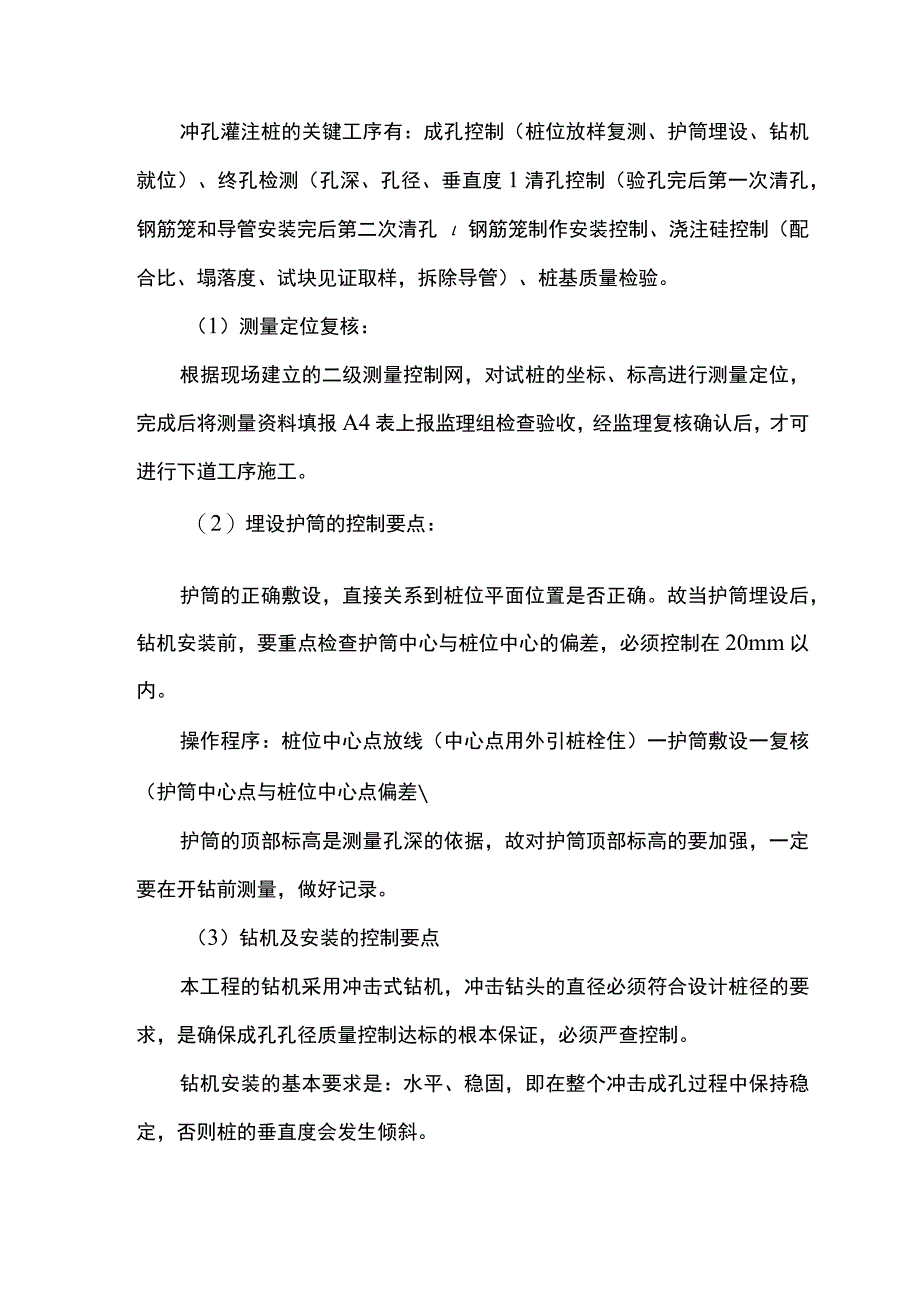

2、按规定进行审核。具备开工条件后,及时由总监批准开工。3、材料报审原材料进场后,施工单位填报工程材料报审表(A9表),并附建设工程材料采购验收检验使用综合台帐、材料质量证明书、自检结果等。报验资料由专业监理工程师审查并签署意见。=监理工作控制要点及其目标值1、冲孔灌注桩控制要点:冲孔灌注桩的关键工序有:成孔控制(桩位放样复测、护筒埋设、钻机就位)、终孔检测(孔深、孔径、垂直度1清孔控制(验孔完后第一次清孔,钢筋笼和导管安装完后第二次清孔钢筋笼制作安装控制、浇注硅控制(配合比、塌落度、试块见证取样,拆除导管)、桩基质量检验。(1)测量定位复核:根据现场建立的二级测量控制网,对试桩的坐标、标高进行测

3、量定位,完成后将测量资料填报A4表上报监理组检查验收,经监理复核确认后,才可进行下道工序施工。(2)埋设护筒的控制要点:护筒的正确敷设,直接关系到桩位平面位置是否正确。故当护筒埋设后,钻机安装前,要重点检查护筒中心与桩位中心的偏差,必须控制在20mm以内。操作程序:桩位中心点放线(中心点用外引桩栓住)一护筒敷设一复核(护筒中心点与桩位中心点偏差护筒的顶部标高是测量孔深的依据,故对护筒顶部标高的要加强,一定要在开钻前测量,做好记录。(3)钻机及安装的控制要点本工程的钻机采用冲击式钻机,冲击钻头的直径必须符合设计桩径的要求,是确保成孔孔径质量控制达标的根本保证,必须严查控制。钻机安装的基本要求是:

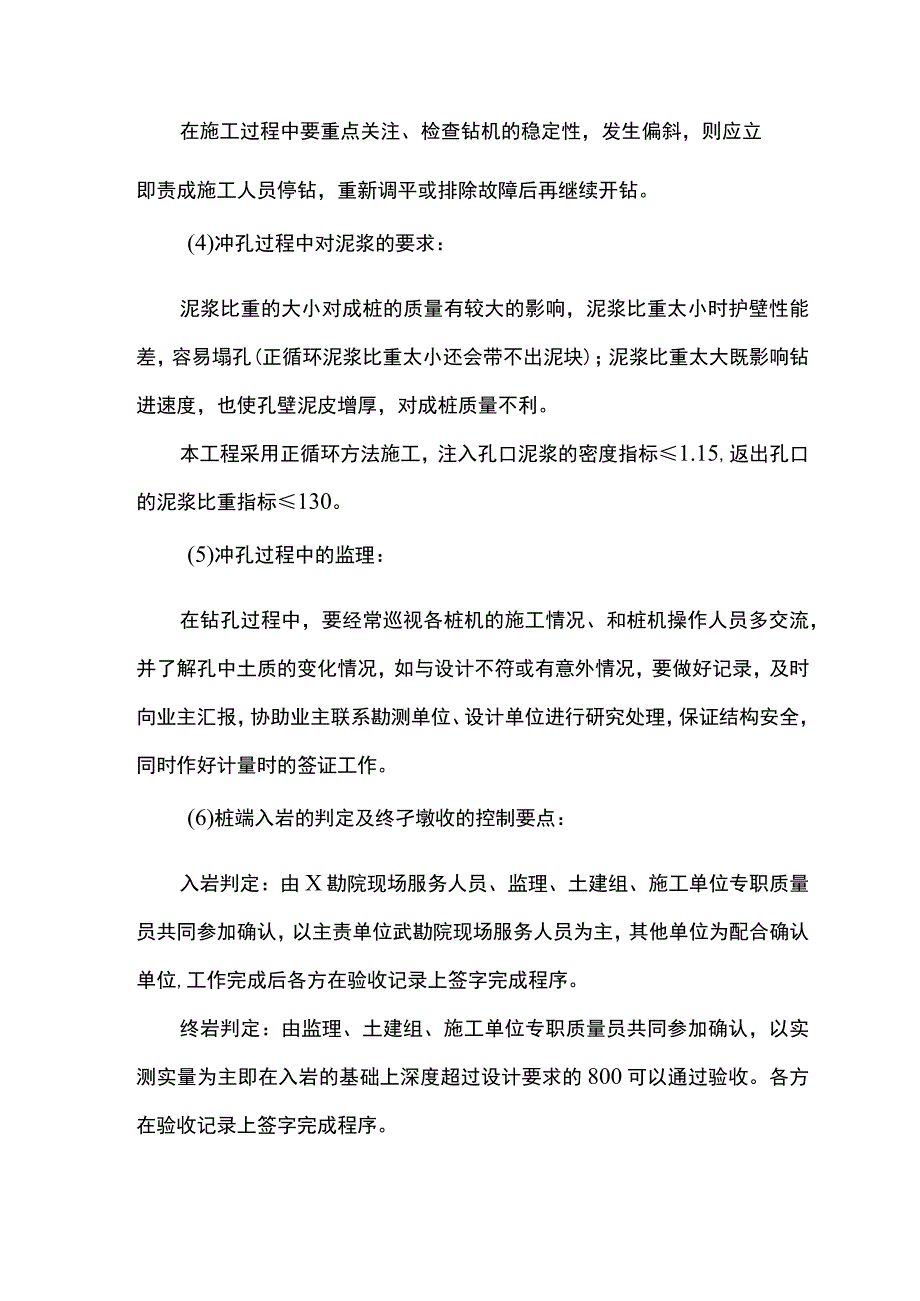

4、水平、稳固,即在整个冲击成孔过程中保持稳定,否则桩的垂直度会发生倾斜。在施工过程中要重点关注、检查钻机的稳定性,发生偏斜,则应立即责成施工人员停钻,重新调平或排除故障后再继续开钻。(4)冲孔过程中对泥浆的要求:泥浆比重的大小对成桩的质量有较大的影响,泥浆比重太小时护壁性能差,容易塌孔(正循环泥浆比重太小还会带不出泥块);泥浆比重太大既影响钻进速度,也使孔壁泥皮增厚,对成桩质量不利。本工程采用正循环方法施工,注入孔口泥浆的密度指标1.15,返出孔口的泥浆比重指标130。(5)冲孔过程中的监理:在钻孔过程中,要经常巡视各桩机的施工情况、和桩机操作人员多交流,并了解孔中土质的变化情况,如与设计不符或

5、有意外情况,要做好记录,及时向业主汇报,协助业主联系勘测单位、设计单位进行研究处理,保证结构安全,同时作好计量时的签证工作。(6)桩端入岩的判定及终孑墩收的控制要点:入岩判定:由X勘院现场服务人员、监理、土建组、施工单位专职质量员共同参加确认,以主责单位武勘院现场服务人员为主,其他单位为配合确认单位,工作完成后各方在验收记录上签字完成程序。终岩判定:由监理、土建组、施工单位专职质量员共同参加确认,以实测实量为主即在入岩的基础上深度超过设计要求的800可以通过验收。各方在验收记录上签字完成程序。孔深测量要求:使用30或50米的钢尺进行孔深测量。严禁用皮尺进行测量工作。(7)第一次清孔的控制要点:

6、钻孔结束、验孔合格后,要进行第一次清孔,第一次清孔要和第二次清孔的控制标准一样,目的是尽量缩短二次清孔的时间,泥浆比重应降至1.151.20、含砂量应小于8%、粘度小于28s、端承桩底的沉渣厚度控制50mmo可进入下一工序的施工。(8)灌注桩的施工顺序控制:由于同一个桩承台上相邻灌注桩的净离均小于4倍(到图仅2倍)的桩径,桩承台内连续施工冲击振动必将严重影响相邻桩基混凝土初期凝结硬化质量和造成相邻桩基之间土层的严重塌方,以三个桩承台为1组,桩基采用循环施工工艺,即相临灌注桩施工保持3天间距。五、监理控制的方法及措施1、事前控制、主动控制审查施工单位的施工技术标准,安全、质量体系,管理体系、施工

7、安全、质量管理制度等。审查施工单位资质:审查施工单位各级管理人员和特殊工种的上岗证;审查原材料和设备;审查开工报告。对施工单位有关人员进行监理交底,核定有关表式,提供监理表式,明确监理程序,提出监理要求。2、采用必要的检查、测量和实验手段,验证工程质量加强日常巡视检查,在巡视过程中发现和纠正施工中不符合要求的问题,发现的问题先口头通知整改,根据质量问题的程度和性质签发监理工程师通知单,施工单位应认真整改并书面回复,监理工程师进行复查确认。3、实行旁站监理的部位4、质量事故处理对出现的质量事故,督促施工单位认真分析、总结,提出技术处理措施并上报监理审批;施工单位要按审批意见认真落实整改措施,整改完成经自检合格后,上报监理检查验收整改情况。5、安全、质量管理通过工地例会、质量现场会、监理月报、专题报告、监理工程师通知单、监理联系单等及时与相关单位沟通协调,促进质量管理。
