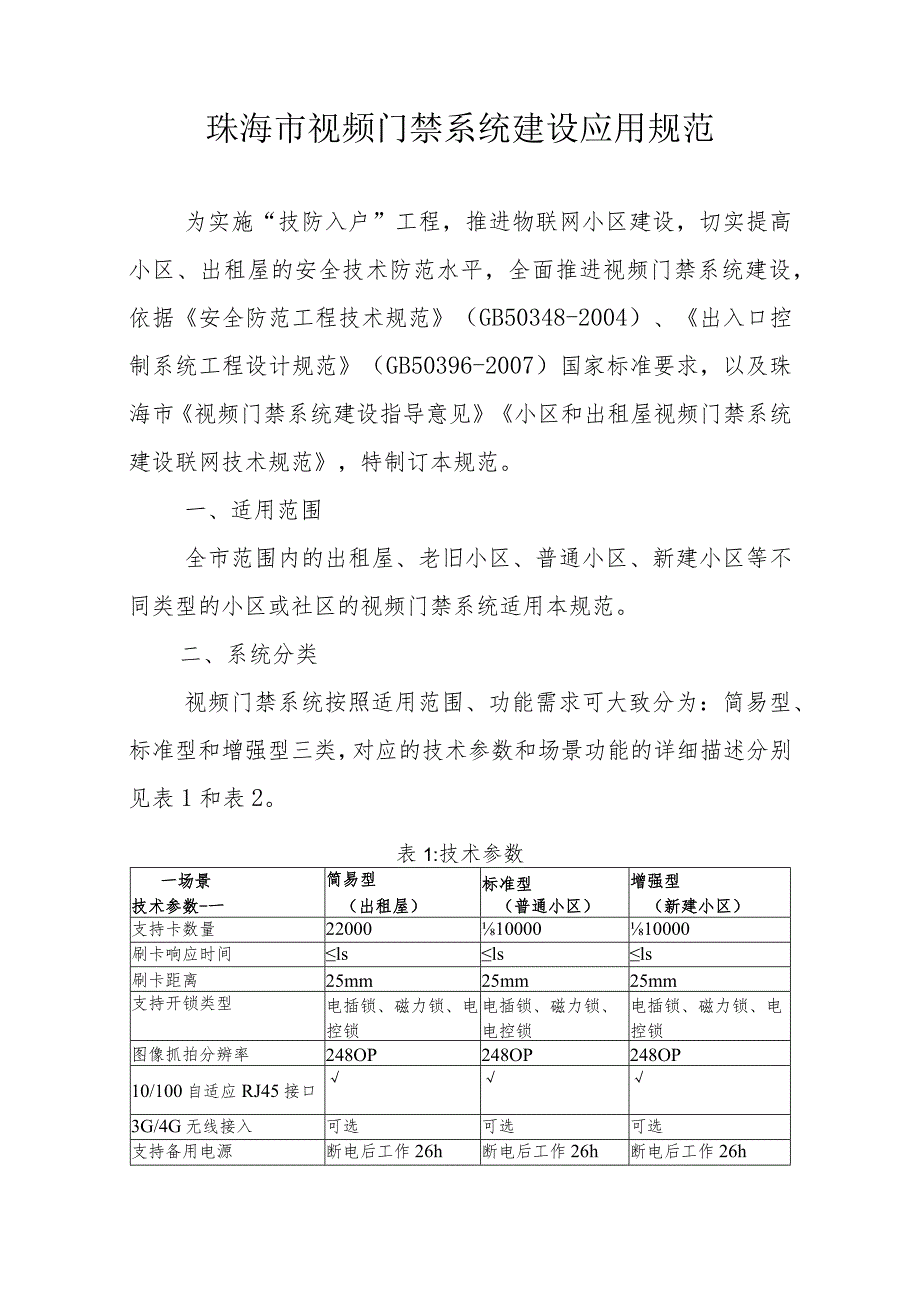

1、珠海市视频门禁系统建设应用规范为实施“技防入户”工程,推进物联网小区建设,切实提高小区、出租屋的安全技术防范水平,全面推进视频门禁系统建设,依据安全防范工程技术规范(GB50348-2004)、出入口控制系统工程设计规范(GB50396-2007)国家标准要求,以及珠海市视频门禁系统建设指导意见小区和出租屋视频门禁系统建设联网技术规范,特制订本规范。一、适用范围全市范围内的出租屋、老旧小区、普通小区、新建小区等不同类型的小区或社区的视频门禁系统适用本规范。二、系统分类视频门禁系统按照适用范围、功能需求可大致分为:简易型、标准型和增强型三类,对应的技术参数和场景功能的详细描述分别见表1和表2。表

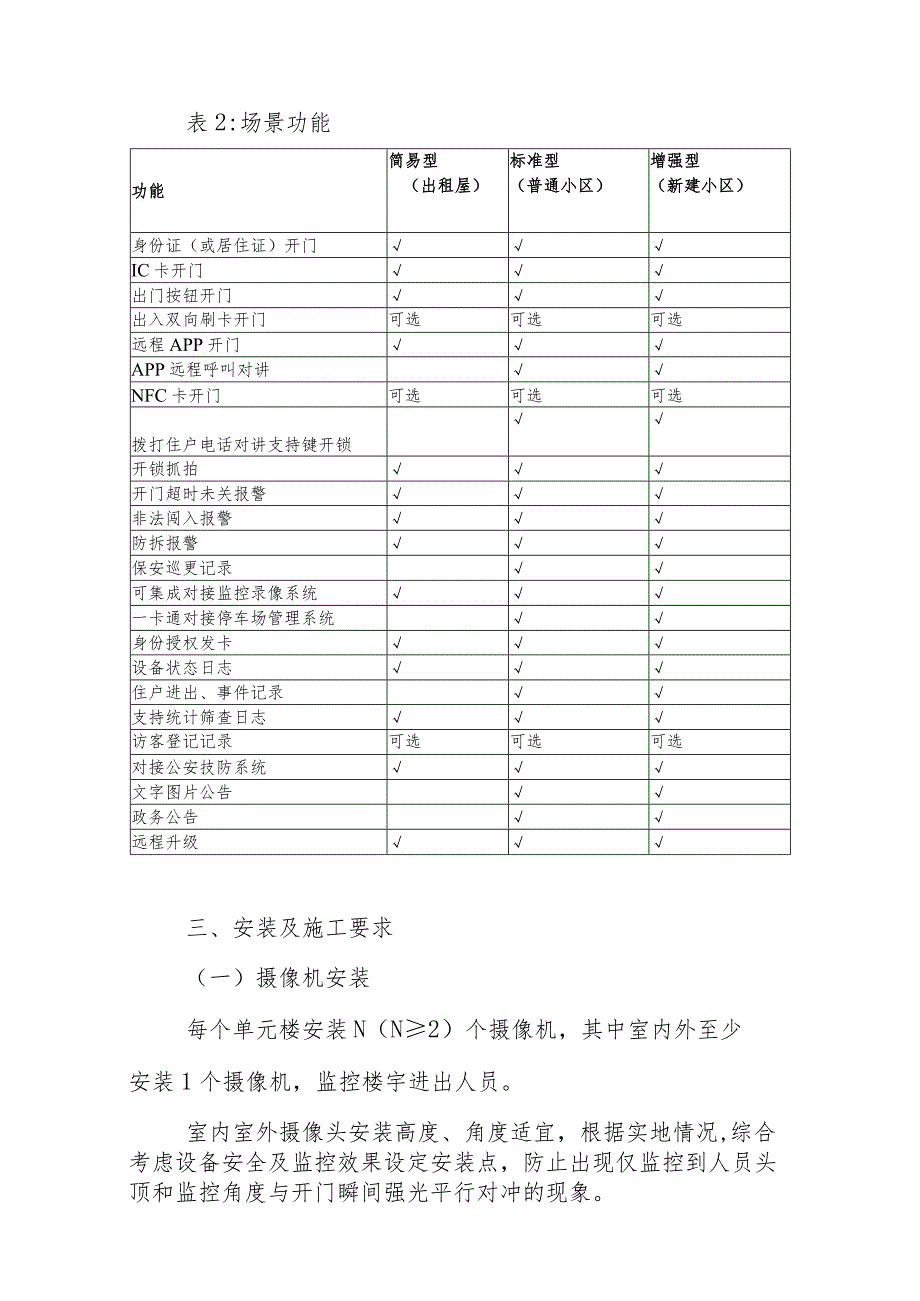

2、1:技术参数一场景技术参数-一简易型(出租屋)标准型(普通小区)增强型(新建小区)支持卡数量220001000010000刷卡响应时间lslsls刷卡距离25mm25mm25mm支持开锁类型电插锁、磁力锁、电控锁电插锁、磁力锁、电控锁电插锁、磁力锁、电控锁图像抓拍分辨率248OP248OP248OP10/100自适应RJ45接口3G/4G无线接入可选可选可选支持备用电源断电后工作26h断电后工作26h断电后工作26h表2:场景功能功能简易型(出租屋)标准型(普通小区)增强型(新建小区)身份证(或居住证)开门IC卡开门出门按钮开门出入双向刷卡开门可选可选可选远程APP开门APP远程呼叫对讲NFC

3、卡开门可选可选可选拨打住户电话对讲支持键开锁开锁抓拍开门超时未关报警非法闯入报警防拆报警保安巡更记录可集成对接监控录像系统一卡通对接停车场管理系统身份授权发卡设备状态日志住户进出、事件记录支持统计筛查日志访客登记记录可选可选可选对接公安技防系统文字图片公告政务公告远程升级三、安装及施工要求(一)摄像机安装每个单元楼安装N(N2)个摄像机,其中室内外至少安装1个摄像机,监控楼宇进出人员。室内室外摄像头安装高度、角度适宜,根据实地情况,综合考虑设备安全及监控效果设定安装点,防止出现仅监控到人员头顶和监控角度与开门瞬间强光平行对冲的现象。(二)读卡器安装安装于开门门把附近20-30Cm处,高度适宜,

4、便于进出人员刷卡顺手开门。(三)前端设备箱安装如采用单门控制器的建设架构,则前端设备箱必须安装在室内2M以上高度的位置;如采用2门或多门控制器的建设架构,则按照先室内,后室外的原则,在布线不影响美观及业主同意的情况下,建议将前端设备箱安装在室内2M以上高度的位置,否则应安装在室外3.5M以上高度的位置;设备箱箱体厚度应大于2cm,具有较好防水、散热功能。(四)施工要求(1)缆线的型式、规格应与设计规定相符;(2)前端通讯必须以光缆形式与中心监控机房相连;(3)前端的门禁控制箱应有必要的防雷接地措施,保证接地电阻小于4欧姆;(4)前端摄像头视频线在接续PVC套管前,应套设镀锌软管;(5)前端设备

5、箱及管理中心机柜的布线须整齐有序,并做好对应标签;(6)建议协调社区(居委会)或村委会,采用多门控制器架构的前端设备箱供电引接电表前的公共用电;(7)须将闭门器及电控锁纳入工程建设范围,对楼宇原有质量不好或不符合要求的电控锁、闭门器进行更换,且保修期内负责小区全部闭门器及电控锁的保修,不得推诿;(8)视频门禁系统建成后,应将电控锁自带的出门按钮功能废除,对原本已安装有对讲及密码开锁设备的楼宇进行改造,将开门信号接驳至门禁控制器统一开锁。(五)安全性施工要求(1)门禁控制主机损坏或备用电源耗尽的情况,电控锁应处于常开状态;(2)禁止使用刷卡出门的方式,必须采用按钮开关出门的方式;(3)管理中心及

6、前端设备箱必须配备备用电源(电池),满足管理中心主要设备及前端门禁设备断电续供电工作6小时以上;(4)门锁须安装电控锁,禁止使用磁力锁;(六)安装标识视频门禁系统安装在出租屋、小区的大门、单元门的出入口,并在其覆盖区域设置明显提示性的标识。四、设备技术指标(一)视频门禁控制器用于识别处理相关信息并驱动执行机构动作,从而对目标在出入口的出入行为实施放行、拒绝、记录、视频图像抓拍等操作的设备或装置,技术要求如下:(1)卡片存储量:楼道单元门N2000张、小区外围大门220000张;(2)刷卡事件:28000条;(3)自适应韦根26/34读卡器;(4)具备无线或TCP/IP、RS485通讯接口,便于

7、联网;(5)可识别居住证、二代身份证和已授权的临时IC卡;(6)支持分级管理,本级可脱机运行;(7)防撬、防盗报警功能;(8)消防联动功能;(9)所有I/O及电源接口具备过流过压保护。(一)摄像设备摄像设备宜选用高分辨率和低照度或具有红外功能的数字网络摄像机,有背光补偿功能,以满足实时监控和图像采集的要求。具体应满足以下技术指标:(1)最小照度不大于0.1LUX/FL2;(2)快门反应时间范围满足1/5OS1/100,000s;(3)图像清晰度要求应不低于600TVL,采用高清摄像图像清晰度要求应不低于720P;(4)支持视频触发、外部I/O触发、网络触发、RS-485触发等多种接口;(5)支

8、持对补光灯同步控制功能,信噪比大于50dB。视频门禁的摄像设备如具备抓拍功能时,所抓拍的照片应满足以下要求,有条件的区域宜采用更高标准:(1)照片文件格式采用JPEG编码格式;(2)必须具备环境补光,保证白天黑夜都能捕抓图片;(3)采用标清摄像抓拍图像分辨率不低于720X576,采用高清摄像抓拍图像分辨率不低于1280X720;(4)门禁出入触发抓拍时应与出入记录信息关联。(三)视频存储设备视频存储设备宜采用嵌入式的数字硬盘录像机,视频信息存储在监控中心。如采用前端存储的方式,需具备确保录像设备安全运行的安装条件。技术要求如下:(1)采用MPEG4H.264H.265视频压缩标准;(2)录像格

9、式应采用720P/1080P,图像应2720P,保存时间不少于30天;(3)具有掉电自动保护,来电自动恢复重启功能;(4)具有RS-485输入/输出接口和以太网端口,支持TCP/IP协议和网络传输;(5)符合GB/T28181-2011标准技术要求;(6)具有音视频同步、动态侦测录像功能。(四)识别设备(前端读卡器技术指标)(1)读写距离:8cm;(2)数据接收时间:100ms;(3)供电电压:12DC;(4)输出接口:韦根26/34;(5)读卡类型:二代身份证、居住证及授权临时IC卡。(五)电控锁通过门禁控制器对出入口的门进行开关操作的锁具,出租屋、小区单元楼要求进入时刷卡开锁,离开时采用按

10、钮方式开锁(手动式开锁),小区外围要求进出都要刷卡开锁。技术要求如下:(1)开锁方式:电控锁在失电情况下应同时具有断电自动开锁功能和人工机械开锁功能;(2)使用寿命15万次以上;(3)发生火警或紧急疏散时自动开锁,设备对人员逃生疏散的要求应符合GB50396-2007第9.0.1条第2款的相关规定。五、系统配置及运维(一)管理中心视频门禁系统须根据实地情况设置管理中心,在管理中心对视频门禁系统终端设备及系统日常运行统一管理。1.管理服务器:视频门禁系统管理服务器和系统开卡授权管理服务器应能满足实际要求;2 .录像存储:根据实际摄像头数量,满足每个摄像头按720P或108OP格式24小时录像存储

11、30天的要求,配备存储设备;3 .发卡器:配备1台可读二代身份证或居住证人员基本信息的读卡器作为发卡器;4 .互联网络:配备1条网络宽带,系统开刷卡信息通过网络实时上传至公安机关外网服务器;5,备用电源:配备UPS,满足网络设备、传输设备(光端机、交换机)和管理中心主要设备(管理服务器、硬盘录像机等)断电后持续供电6小时以上。(二)数据安全视频门禁系统记录的视频(含人像抓拍)、人员进出、事件日志数据保存30天,开门或报警事件发生时视频人像抓拍确保能拍到清晰的正面人脸,记录数据实时传输到公安管理平台,数据传输成功后不得复制留存。当供电不正常、断电时,系统的密钥(钥匙)信息及各记录信息不得丢失。(

12、三)网络传输视频门禁系统联网方式分为有线网络和无线网络。推荐使用稳定性好的有线网络(如:视频专网),使用光纤或超五类线组成有线局域网。使用无线网络时,推荐在门禁设备中集成3G/4G通讯方式,但要确保网络稳定畅通。使用互联网进行数据传输需要采取加密方式。(四)授权管理有物业管理的小区由物业管理中心集中统一登记授权,出租房由业主登记授权,没有物业管理或业主的由居委会进行登记授权。授权遵循“实名身份授权、一人一授权”原则,严禁随意虚假授权。出租屋居住人员推荐采用居住证(或身份证)授权出入;小区住户可以采用IC卡授权出入,对安全要求高的系统推荐采用国密算法CPU卡;也可以选择APP授权出入,但须绑定手

13、机设备号并确保安全。(五)运行维护视频门禁系统的质量维保期为五年,包含网络通讯费用。施工企业负责系统的运行维护,制定应对意外情况的应急预案,物业和业主应保障系统合理、有效使用。(六)系统申报视频门禁系统属于技防系统,应选择有资质的安防企业设计、施工、维修,并按照规定向公安机关技防管理部门申报设计方案及竣工验收。六、经费预算视频门禁系统按照简易型、标准型和增强型的三个档次分类,经费预算包含前端设备、网络传输和后台设备、运营维护等四个部分,部分需要更换门锁的还需要更换的铁门与锁具。详细预算费用见下表:奖项目简易型(出租屋)标准型(普通小区)增强型(新建小区)前端设备600元/套1500元/套3200元/套网络传输600元/套700元/套800元/套后台设备2500元2500元2500元运营维护400元/套/年600元/套/年720元/套/年合计4100元/套5300元/套7220元/套
