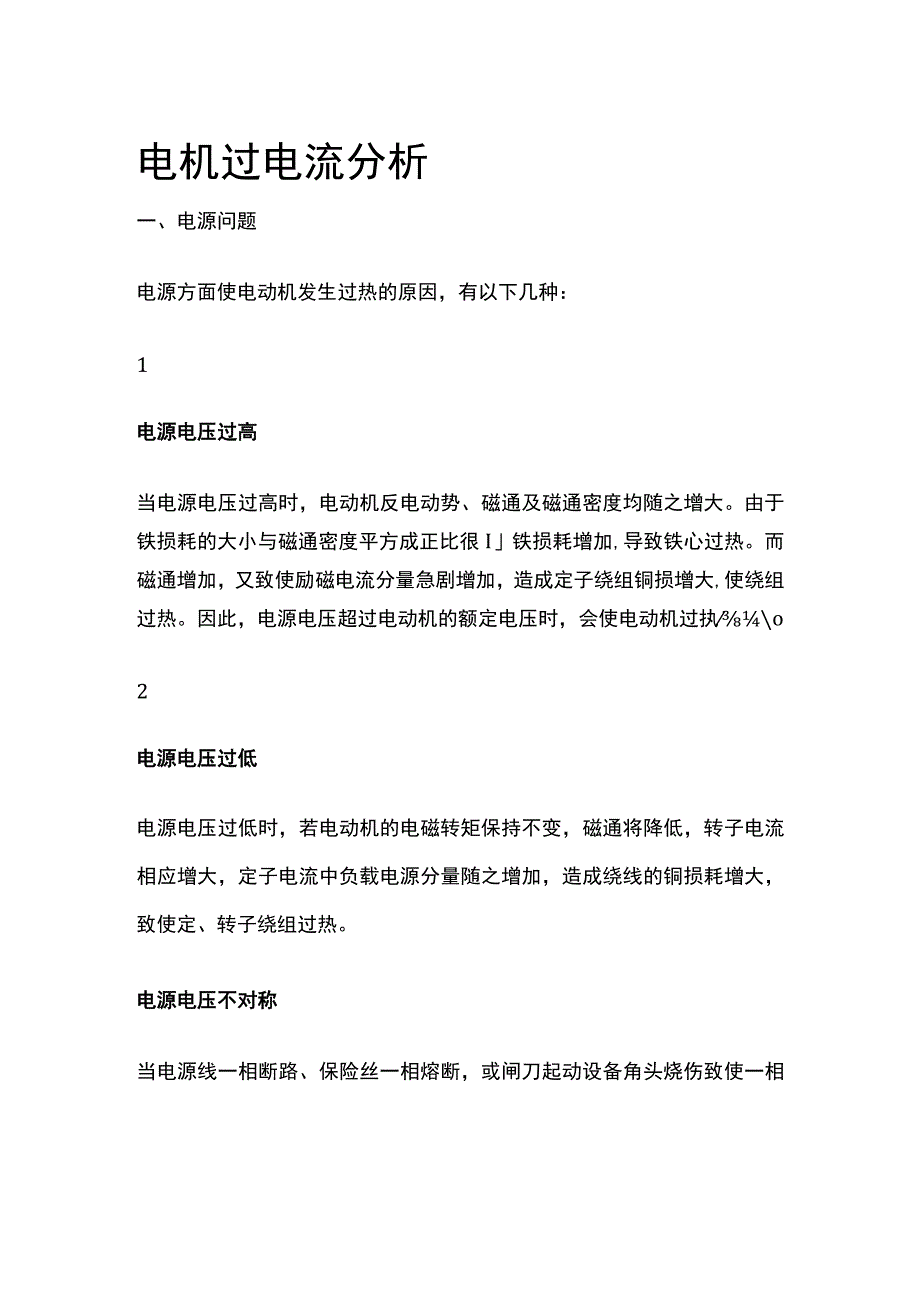

电机过电流分析.docx_第1页
第1页 / 共6页

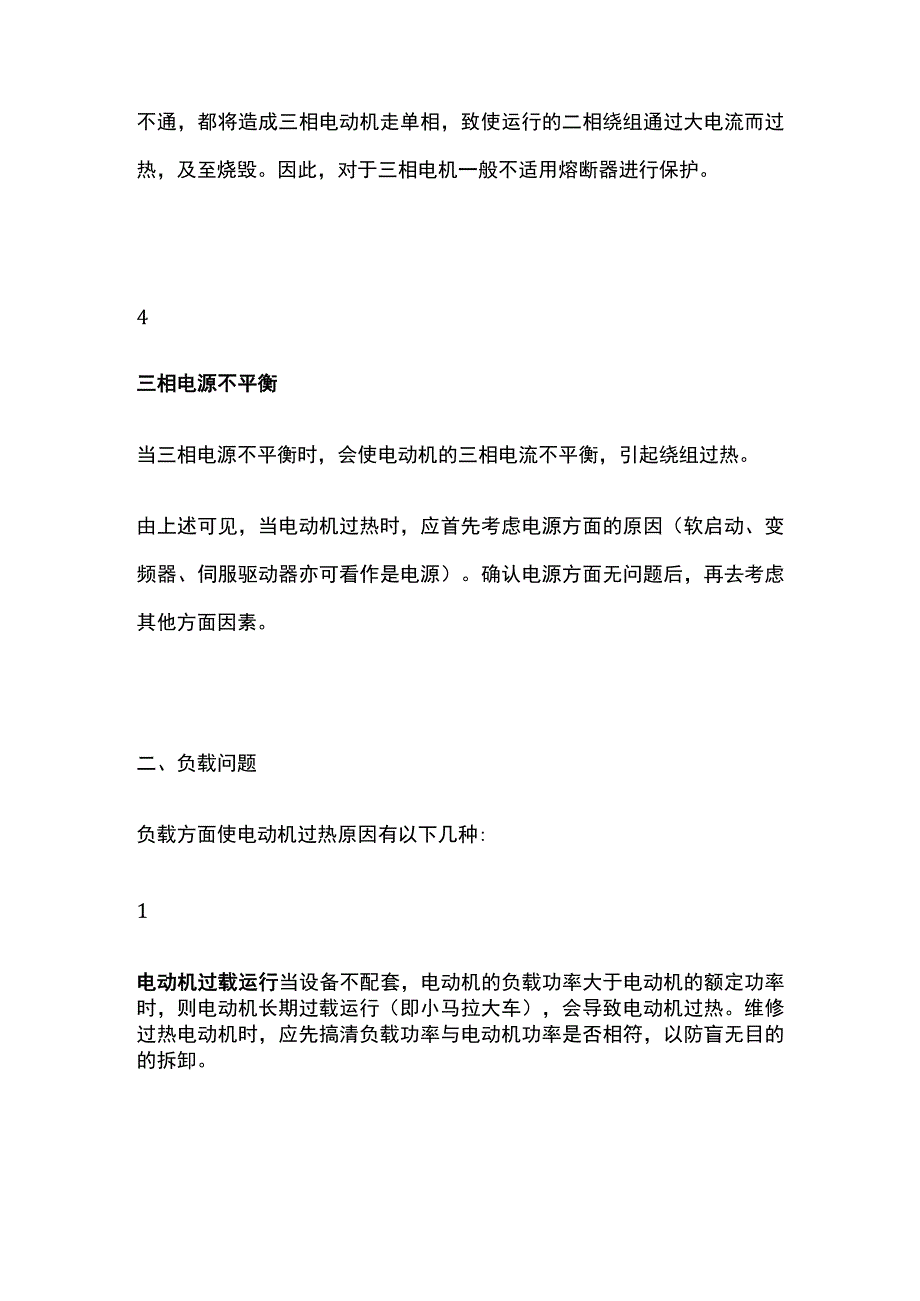

电机过电流分析.docx_第2页
第2页 / 共6页

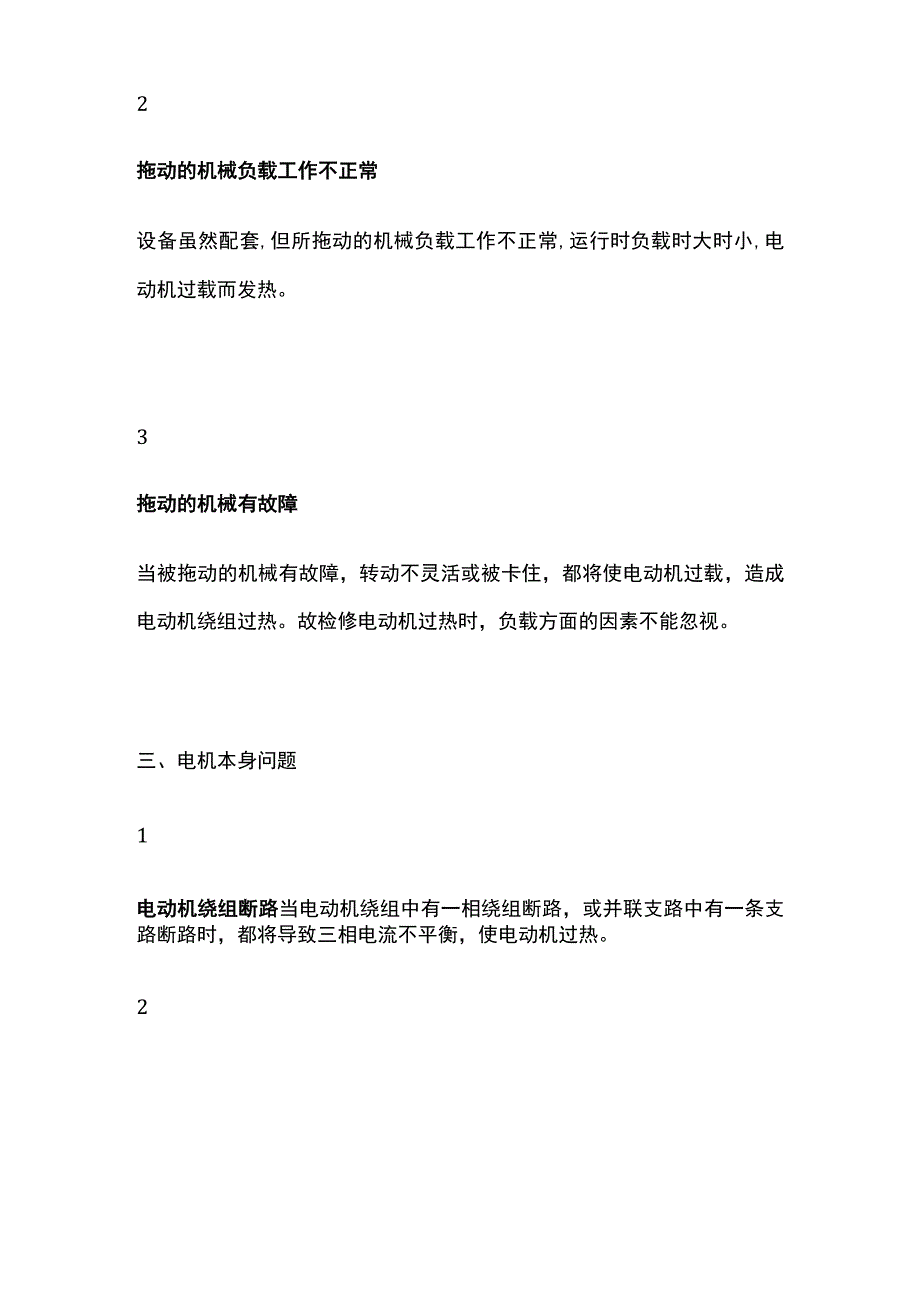

电机过电流分析.docx_第3页
第3页 / 共6页
电机过电流分析.docx_第4页
第4页 / 共6页
电机过电流分析.docx_第5页
第5页 / 共6页
电机过电流分析.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《电机过电流分析.docx》由会员分享,可在线阅读,更多相关《电机过电流分析.docx(6页珍藏版)》请在第壹文秘上搜索。

1、电机过电流分析一、电源问题电源方面使电动机发生过热的原因,有以下几种:1电源电压过高当电源电压过高时,电动机反电动势、磁通及磁通密度均随之增大。由于铁损耗的大小与磁通密度平方成正比很I铁损耗增加,导致铁心过热。而磁通增加,又致使励磁电流分量急剧增加,造成定子绕组铜损增大,使绕组过热。因此,电源电压超过电动机的额定电压时,会使电动机过执o2电源电压过低电源电压过低时,若电动机的电磁转矩保持不变,磁通将降低,转子电流相应增大,定子电流中负载电源分量随之增加,造成绕线的铜损耗增大,致使定、转子绕组过热。电源电压不对称当电源线一相断路、保险丝一相熔断,或闸刀起动设备角头烧伤致使一相不通,都将造成三相电

2、动机走单相,致使运行的二相绕组通过大电流而过热,及至烧毁。因此,对于三相电机一般不适用熔断器进行保护。4三相电源不平衡当三相电源不平衡时,会使电动机的三相电流不平衡,引起绕组过热。由上述可见,当电动机过热时,应首先考虑电源方面的原因(软启动、变频器、伺服驱动器亦可看作是电源)。确认电源方面无问题后,再去考虑其他方面因素。二、负载问题负载方面使电动机过热原因有以下几种:1电动机过载运行当设备不配套,电动机的负载功率大于电动机的额定功率时,则电动机长期过载运行(即小马拉大车),会导致电动机过热。维修过热电动机时,应先搞清负载功率与电动机功率是否相符,以防盲无目的的拆卸。2拖动的机械负载工作不正常设

3、备虽然配套,但所拖动的机械负载工作不正常,运行时负载时大时小,电动机过载而发热。3拖动的机械有故障当被拖动的机械有故障,转动不灵活或被卡住,都将使电动机过载,造成电动机绕组过热。故检修电动机过热时,负载方面的因素不能忽视。三、电机本身问题1电动机绕组断路当电动机绕组中有一相绕组断路,或并联支路中有一条支路断路时,都将导致三相电流不平衡,使电动机过热。2电动机绕组短路当电动机绕组出现短路故障时,短路电流比正常工作电流大得多,使绕组铜损耗增加,导致绕组过热,甚至烧毁。3电动机星角接法错误当三角形接法电动机错接成星形时,电动机仍带满负载运行,定子绕组流过的电流要超过额定电流,乃至导致电动机自行停车,

4、若停转时间稍长又未切断电源,绕组不仅严重过热,还将烧毁。当星形连接的电动机错接成三角形,或若干个线圈组串成一条支路的电动机错接成二支路并联,都将使绕组与铁心过热,严重时将烧毁绕组。4电动机线圈接法错误当一个线圈、线圈组或一相绕组接反时,都会导致三相电流严重不平衡,而使绕组过热。电动机的机械故障当电动机轴弯曲、装配不好、轴承有毛病等,均会使电动机电流增大,铜损耗及机械摩擦损耗增加,使电动机过热。四、通风散热问题1环境温度过局J,使进风温度ISo2进风口有杂物挡住,使进风不畅,造成进风量小。3电动机内部灰尘过多,影响散热。4风扇损坏或装反,造成无风或风量小。未装风罩或电动机端盖内未装挡风板,造成电动机无一定的风路。五、返修电机问题返修的电动机启动电流达到66%以上,同时电动机作业频繁,也会造成电流高,产生电动机过热。六、串联电阻问题绕线式电动机与串接电阻器等不匹配,同时电动机作业频繁,也会造成电流高,产生电动机过热。七、电动机振动问题电动机振动过大也可能造成电动机电流高,原因及处理方法:1转子不平衡校平平衡2带轮不平衡或轴伸弯曲检查并校正电动机与负载轴线不对齐检查调整机组的轴线4电动机安装不妥检查安装情况及底脚螺丝5负载突然过重减轻负载
