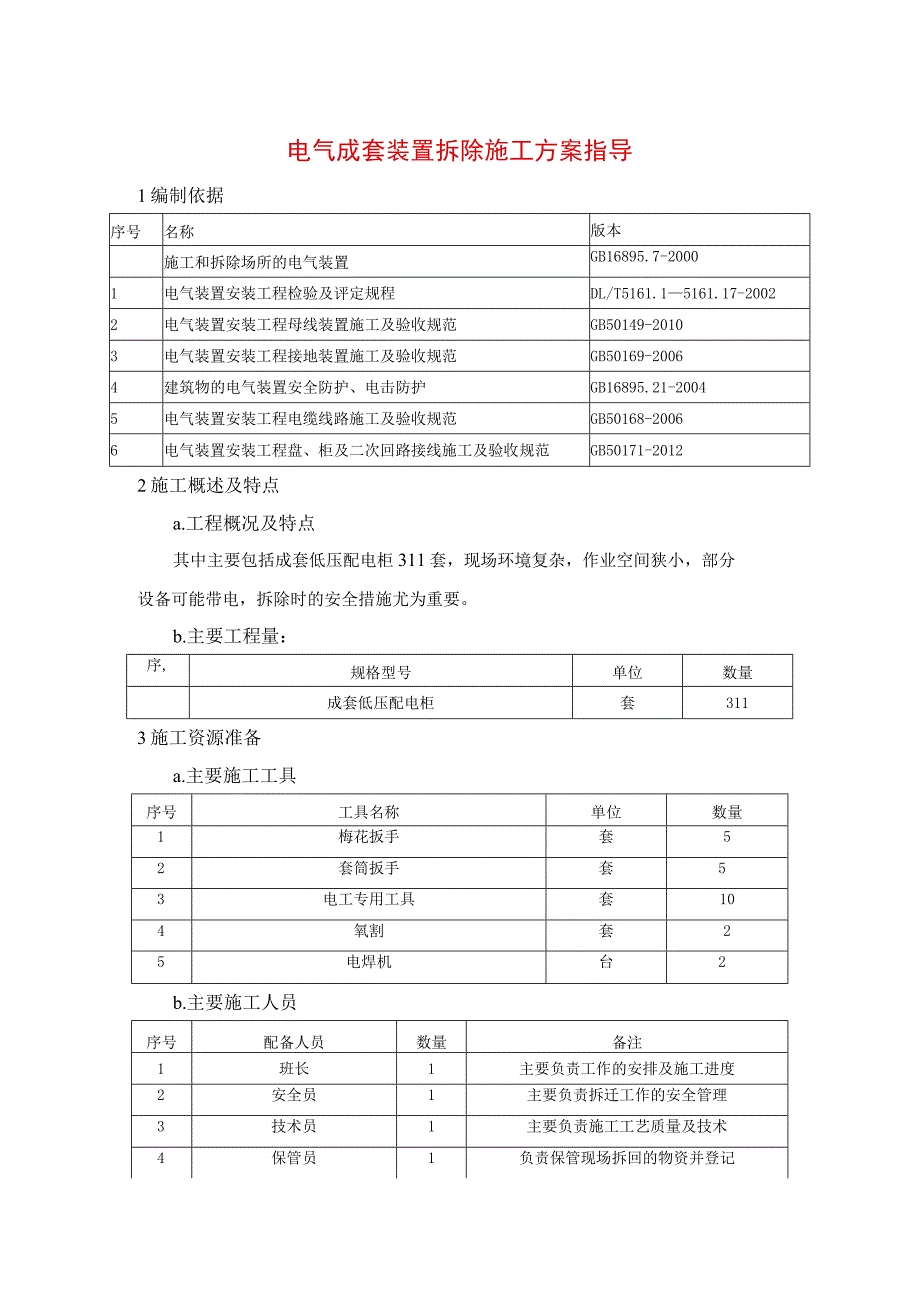

1、电气成套装置拆除施工方案指导1编制依据序号名称版本施工和拆除场所的电气装置GB16895.7-20001电气装置安装工程检验及评定规程DL/T5161.15161.17-20022电气装置安装工程母线装置施工及验收规范GB50149-20103电气装置安装工程接地装置施工及验收规范GB50169-20064建筑物的电气装置安全防护、电击防护GB16895.21-20045电气装置安装工程电缆线路施工及验收规范GB50168-20066电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-20122施工概述及特点a.工程概况及特点其中主要包括成套低压配电柜311套，现场环境复杂，作业

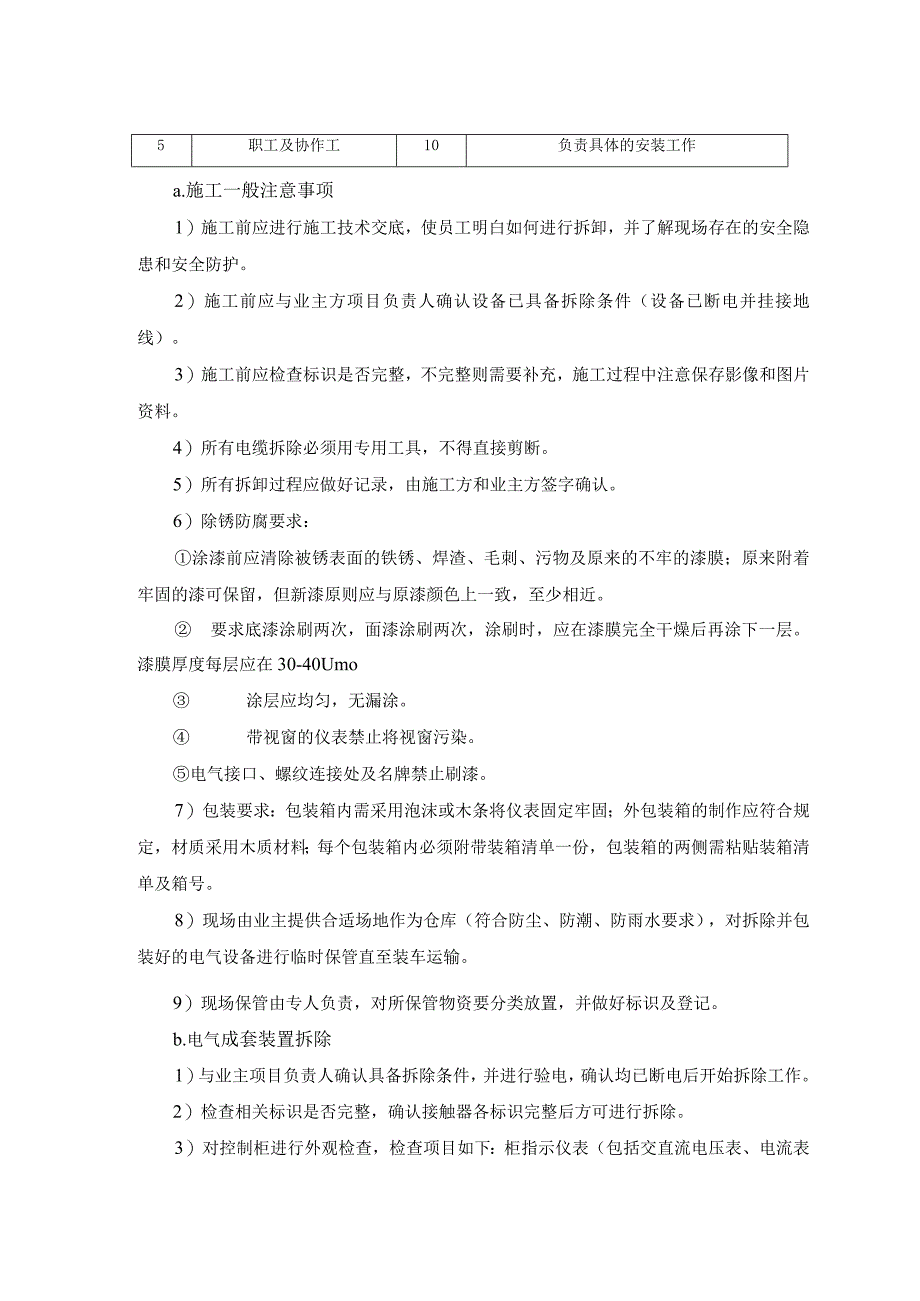

2、空间狭小，部分设备可能带电，拆除时的安全措施尤为重要。b.主要工程量：序,规格型号单位数量成套低压配电柜套3113施工资源准备a.主要施工工具序号工具名称单位数量1梅花扳手套52套筒扳手套53电工专用工具套104氧割套25电焊机台2b.主要施工人员序号配备人员数量备注1班长1主要负责工作的安排及施工进度2安全员1主要负责拆迁工作的安全管理3技术员1主要负责施工工艺质量及技术4保管员1负责保管现场拆回的物资并登记5职工及协作工10负责具体的安装工作a.施工一般注意事项1）施工前应进行施工技术交底，使员工明白如何进行拆卸，并了解现场存在的安全隐患和安全防护。2）施工前应与业主方项目负责人确认设备已
3、具备拆除条件（设备已断电并挂接地线）。3）施工前应检查标识是否完整，不完整则需要补充，施工过程中注意保存影像和图片资料。4）所有电缆拆除必须用专用工具，不得直接剪断。5）所有拆卸过程应做好记录，由施工方和业主方签字确认。6）除锈防腐要求：涂漆前应清除被锈表面的铁锈、焊渣、毛刺、污物及原来的不牢的漆膜；原来附着牢固的漆可保留，但新漆原则应与原漆颜色上一致，至少相近。 要求底漆涂刷两次，面漆涂刷两次，涂刷时，应在漆膜完全干燥后再涂下一层。漆膜厚度每层应在30-40Umo 涂层应均匀，无漏涂。 带视窗的仪表禁止将视窗污染。电气接口、螺纹连接处及名牌禁止刷漆。7）包装要求：包装箱内需采用泡沫或木条将仪

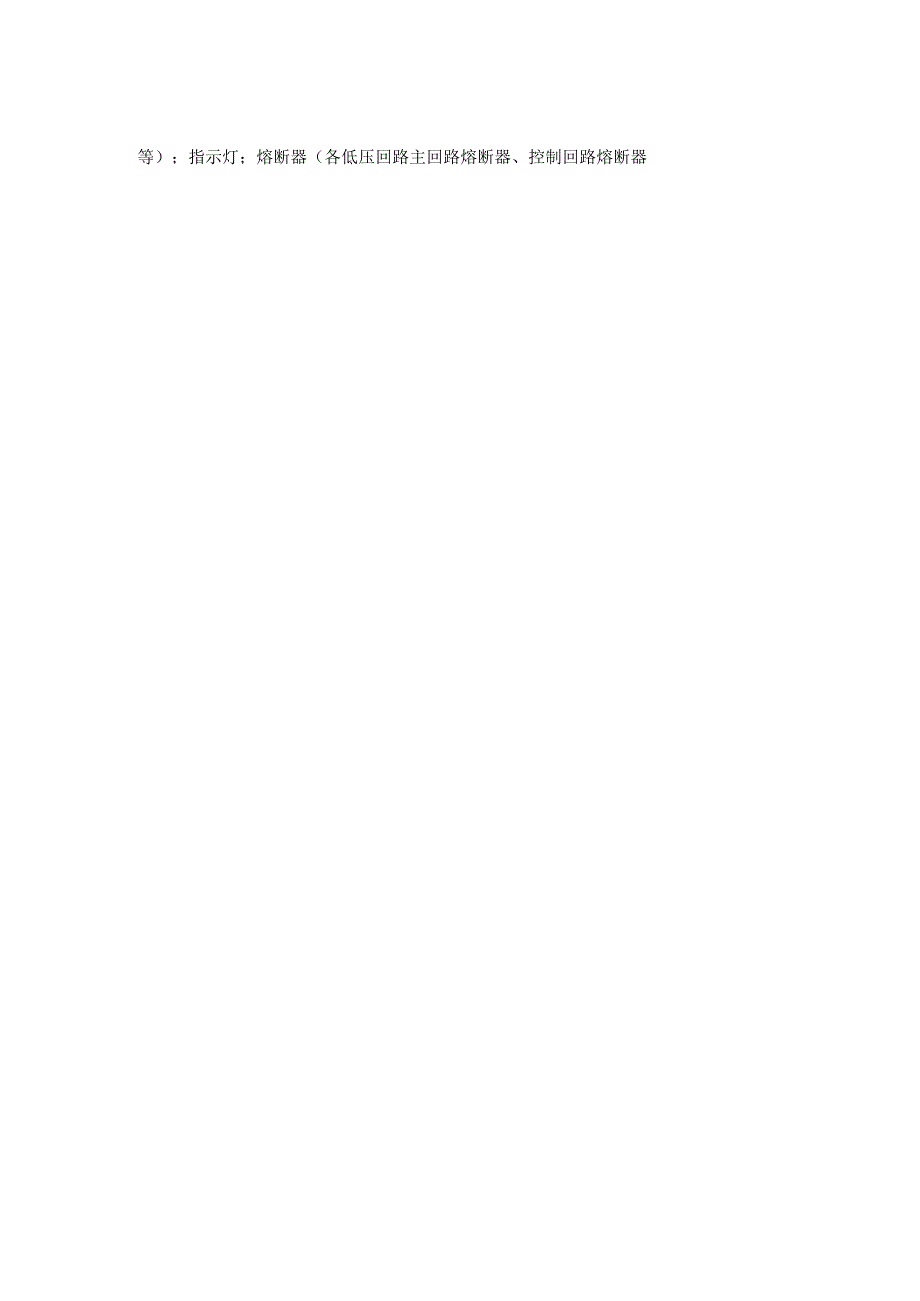

4、表固定牢固；外包装箱的制作应符合规定，材质采用木质材料；每个包装箱内必须附带装箱清单一份，包装箱的两侧需粘贴装箱清单及箱号。8）现场由业主提供合适场地作为仓库（符合防尘、防潮、防雨水要求），对拆除并包装好的电气设备进行临时保管直至装车运输。9）现场保管由专人负责，对所保管物资要分类放置，并做好标识及登记。b.电气成套装置拆除1）与业主项目负责人确认具备拆除条件，并进行验电，确认均已断电后开始拆除工作。2）检查相关标识是否完整，确认接触器各标识完整后方可进行拆除。3）对控制柜进行外观检查，检查项目如下：柜指示仪表（包括交直流电压表、电流表等）；指示灯；熔断器（各低压回路主回路熔断器、控制回路熔断
5、器等）；柜内保护继电器、信号继电器、空气断路器、转换开关、插件。检查控制柜的功能是否完好并符合规范及设计要求。检查插件有无松动、变形，检查柜面漆有无损伤或脱落，框架变形程度等。对以上各项质量检查中存在的问题，列出质量检查明细单提交甲方并签字确认。并进一步反馈解决措施，待业主给出解决措施后，按措施执行。4）电源柜内电缆，在标识清楚的前提下，用专用工具拆卸，拆卸后电缆头用绝缘胶布绑扎好，然后从电源柜内将电缆抽出，放置于桥架或者电缆沟内。5）电源柜至还原炉铜牌应做好标识，从与还原炉连接处开始往回分段拆除,并进行编号，编号应利于安装，拆除后应分段放置，所有铜牌与铜牌连接紧固件（螺栓、螺帽、垫片）附件统
6、一打包装箱。6）电源柜内端子应充分紧固，相关插件保持其位置，并用胶带纸封住加固。7）应用专用工具将所有电源柜的水路PPR管，压力、出口温度、电导率等附件进行拆除,拆除后应以每套为单位,进行单独包装运输,并在箱外注名型号、规格及位号。8）用专用工具将电源柜与底座之间连接螺栓拆卸，然后铺设钢管轨道将电控柜移至室外，转移时应控制好方向及平稳度，避免侧翻。9）电源柜移至室外后，然后用塑料薄膜包装袋包装，之后用木制包装箱对柜体进行包装。将电源柜吊装至仓库后，交由仓库保管员分类放置并保管好，吊装过程中严禁碰撞。5安全措施a.熟悉环境，了解水、气、电力控制的操作位置及需拆除设备位置，拆卸时必须明确所拆设备停
7、电断开状态并挂好接地线方能操作。b.做好拆除现场安全防护及防触电措施；c.正确并熟练使用现场工、机具，了解其使用性能。d.严格遵守防火防爆规定，需要明火操作时，必须有防火措施，并有专人监护，在易燃、易爆物周围，要严格禁止明火作业。e.尽量避免交叉作业，高空作业必须携带安全带，安全带悬挂必须符合安全规程要求，由专人监护。f.夜间施工除做好交通维护工作外，还需设置足够亮度的照明和安全警戒人员。g.吊装作业时根据设备重量选好吊车或吊装器具承受重量，所设置锚点应牢靠，做好吊装时的安全防护。h.现场配备专职安检员，及时检查和清除不安全因素。i.配电柜转移时各作业人员要配合好，听从统一指挥，避免柜子偏斜倾倒压到人；j.配电柜及配电箱包装时显示仪表部分要用泡沫遮挡好避免损坏仪表；k.做到文明施工，及时清理现场和废物，做到工完料尽场地清。1.所有电气设备拆除前都要与业主沟通好，由业主方和己方人员联合确认并监督拆除工作。
