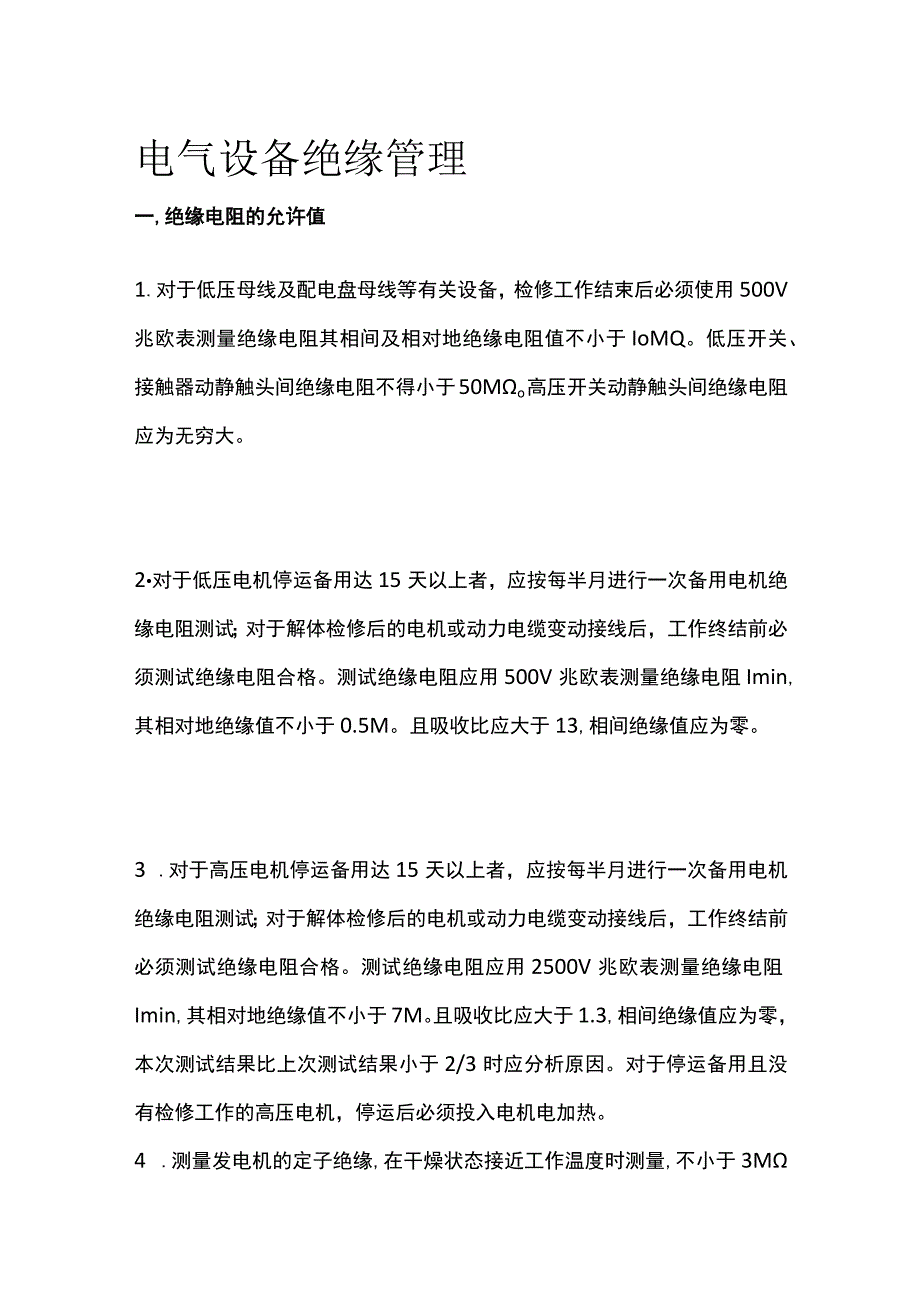

电气设备绝缘管理.docx_第1页
第1页 / 共6页

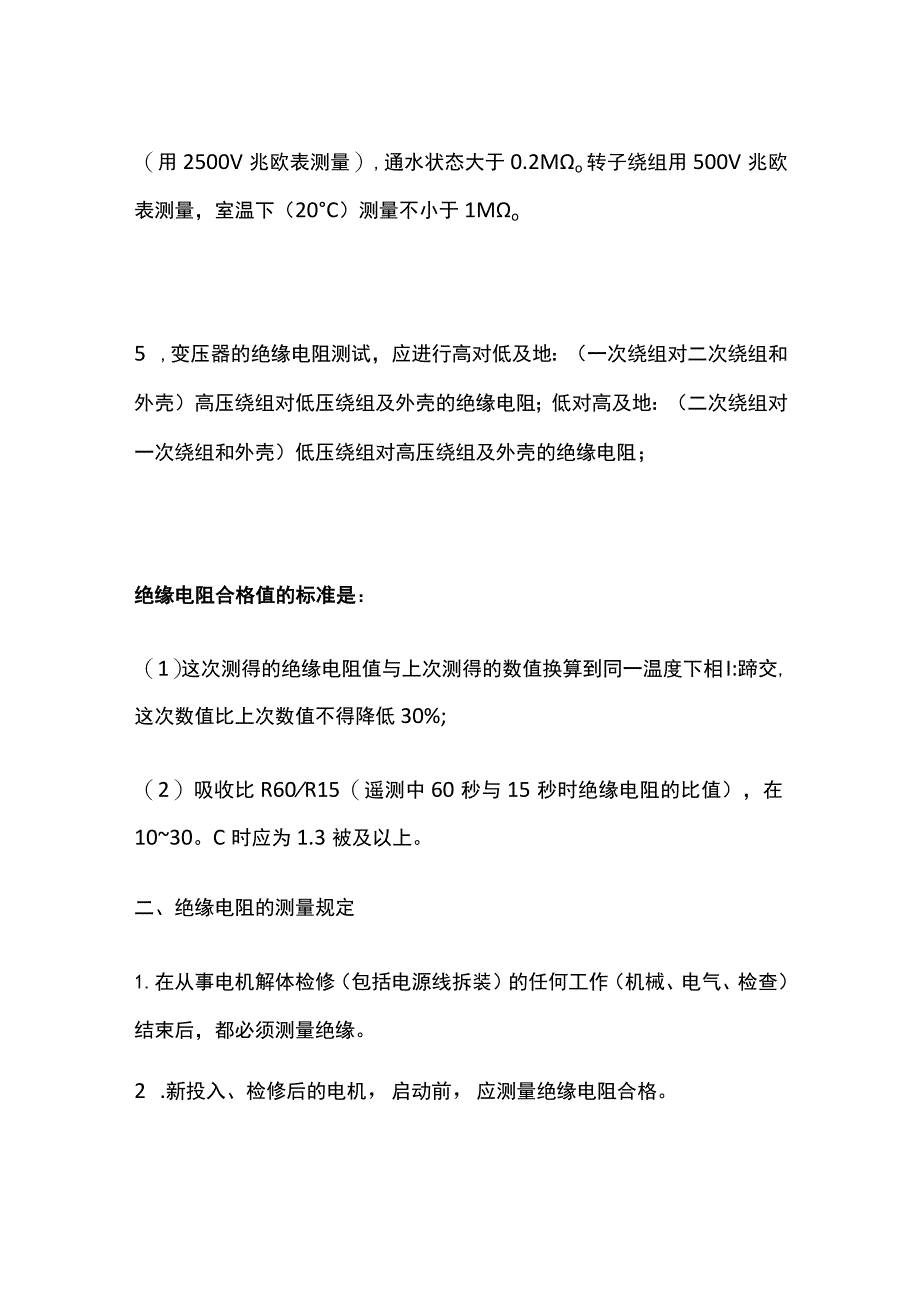

电气设备绝缘管理.docx_第2页
第2页 / 共6页

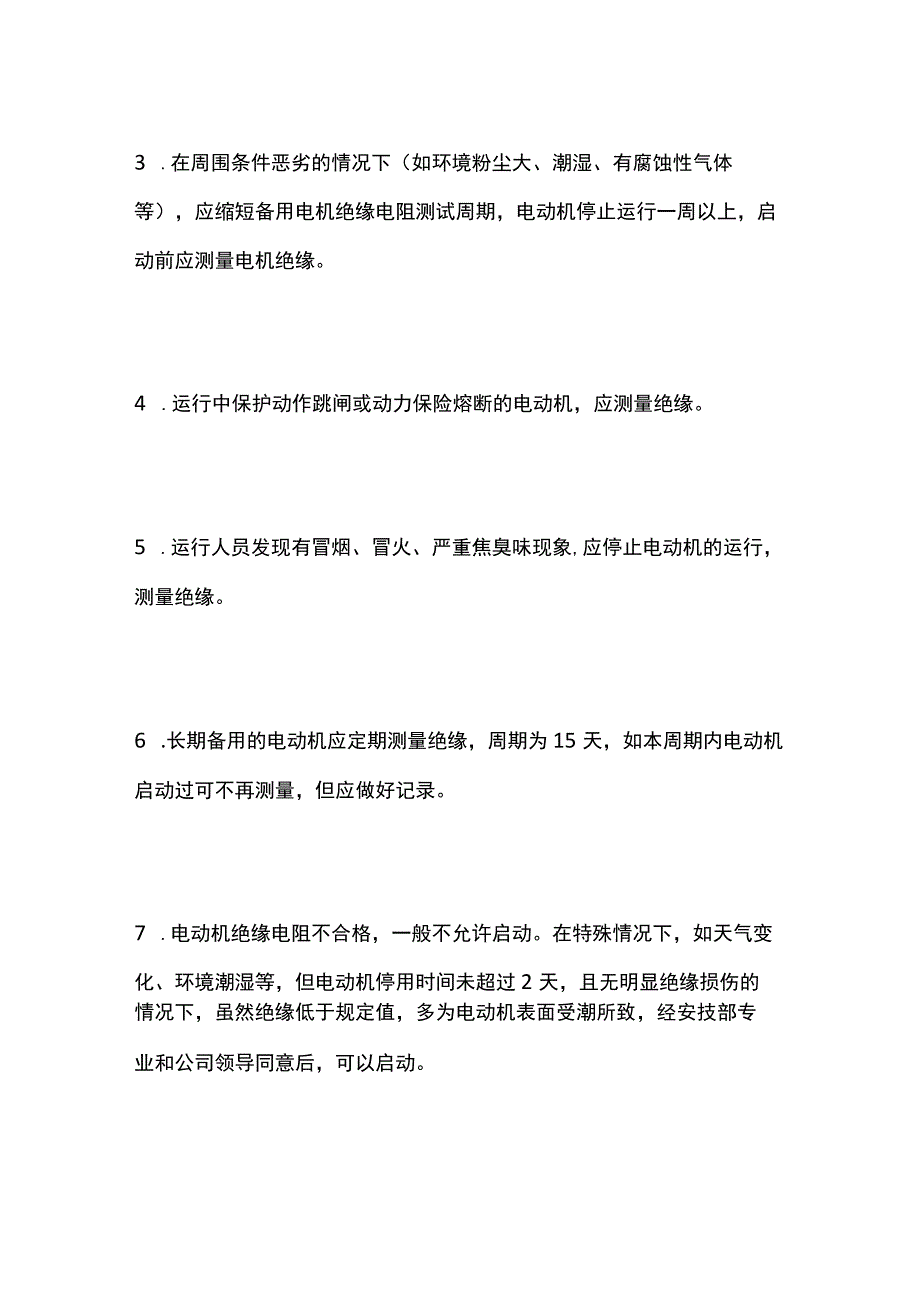

电气设备绝缘管理.docx_第3页
第3页 / 共6页
电气设备绝缘管理.docx_第4页
第4页 / 共6页
电气设备绝缘管理.docx_第5页
第5页 / 共6页
电气设备绝缘管理.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《电气设备绝缘管理.docx》由会员分享,可在线阅读,更多相关《电气设备绝缘管理.docx(6页珍藏版)》请在第壹文秘上搜索。

1、电气设备绝缘管理一,绝缘电阻的允许值1.对于低压母线及配电盘母线等有关设备,检修工作结束后必须使用500V兆欧表测量绝缘电阻其相间及相对地绝缘电阻值不小于IoMQ。低压开关、接触器动静触头间绝缘电阻不得小于50Mo高压开关动静触头间绝缘电阻应为无穷大。2对于低压电机停运备用达15天以上者,应按每半月进行一次备用电机绝缘电阻测试;对于解体检修后的电机或动力电缆变动接线后,工作终结前必须测试绝缘电阻合格。测试绝缘电阻应用500V兆欧表测量绝缘电阻Imin,其相对地绝缘值不小于0.5M。且吸收比应大于13,相间绝缘值应为零。3 .对于高压电机停运备用达15天以上者,应按每半月进行一次备用电机绝缘电阻

2、测试;对于解体检修后的电机或动力电缆变动接线后,工作终结前必须测试绝缘电阻合格。测试绝缘电阻应用2500V兆欧表测量绝缘电阻Imin,其相对地绝缘值不小于7M。且吸收比应大于1.3,相间绝缘值应为零,本次测试结果比上次测试结果小于2/3时应分析原因。对于停运备用且没有检修工作的高压电机,停运后必须投入电机电加热。4 .测量发电机的定子绝缘,在干燥状态接近工作温度时测量,不小于3M(用2500V兆欧表测量),通水状态大于0.2Mo转子绕组用500V兆欧表测量,室温下(20C)测量不小于1Mo5 ,变压器的绝缘电阻测试,应进行高对低及地:(一次绕组对二次绕组和外壳)高压绕组对低压绕组及外壳的绝缘电

3、阻;低对高及地:(二次绕组对一次绕组和外壳)低压绕组对高压绕组及外壳的绝缘电阻;绝缘电阻合格值的标准是:(1)这次测得的绝缘电阻值与上次测得的数值换算到同一温度下相I:蹄交,这次数值比上次数值不得降低30%;(2)吸收比R60R15(遥测中60秒与15秒时绝缘电阻的比值),在1030。C时应为1.3被及以上。二、绝缘电阻的测量规定1.在从事电机解体检修(包括电源线拆装)的任何工作(机械、电气、检查)结束后,都必须测量绝缘。2 .新投入、检修后的电机,启动前,应测量绝缘电阻合格。3 .在周围条件恶劣的情况下(如环境粉尘大、潮湿、有腐蚀性气体等),应缩短备用电机绝缘电阻测试周期,电动机停止运行一周

4、以上,启动前应测量电机绝缘。4 .运行中保护动作跳闸或动力保险熔断的电动机,应测量绝缘。5 .运行人员发现有冒烟、冒火、严重焦臭味现象,应停止电动机的运行,测量绝缘。6 .长期备用的电动机应定期测量绝缘,周期为15天,如本周期内电动机启动过可不再测量,但应做好记录。7 .电动机绝缘电阻不合格,一般不允许启动。在特殊情况下,如天气变化、环境潮湿等,但电动机停用时间未超过2天,且无明显绝缘损伤的情况下,虽然绝缘低于规定值,多为电动机表面受潮所致,经安技部专业和公司领导同意后,可以启动。8 .在电气一、二次回路新敷设线路、更改线路和长期停运线路送电前,都必须测量绝缘。9 .在雨天或空气湿度大时,电机

5、停运一周以上,投运前应测量绝缘。10 .在低压动力电缆需停电处理的任何工作(拆装电缆端头,中间头,大幅度移位等)结束后,投运前必须测量绝缘。11 .发变组启动前必须测试绝缘电阻,并与停运前的测试值进行对比。12 .变压器修后,投运前必须测试其高、低压侧绝缘电阻合格后方可充电运行。13 .对于停运机组,停运列备用的各低压油泵应按10天为周期进行定期启动运转23小时,防止重大油泵电机绝缘受潮。三、测量管理1.低压备用电机投运前,由运行人员必须测量绝缘电阻合格后方可投入运行。2 ,低压电机检修后投运前,由运行人员测量绝缘绝缘电阻合格后方可投入运行。3 .高压备用电机投运前,由运行人员必须测量绝缘电阻合格后方可投入运行。4 .高压电机检修工作票结束,送电前由运行人员测量绝缘绝缘电阻合格后,方可终结工作票、送电试转。5 .变压器检修工作结束后,由设备维修部配合,运行人员对变压器高、低压侧测量绝缘电阻合格后,方可终结工作票、并对变压器充电。6 .母线检修清扫工作结束后,由设备维修部配合,运行人员对检修母线测量绝缘电阻合格后,方可终结工作票、并对检修母线充电。7 .发变组停运后,启动前必须各自测试一次绝缘电阻合格。
