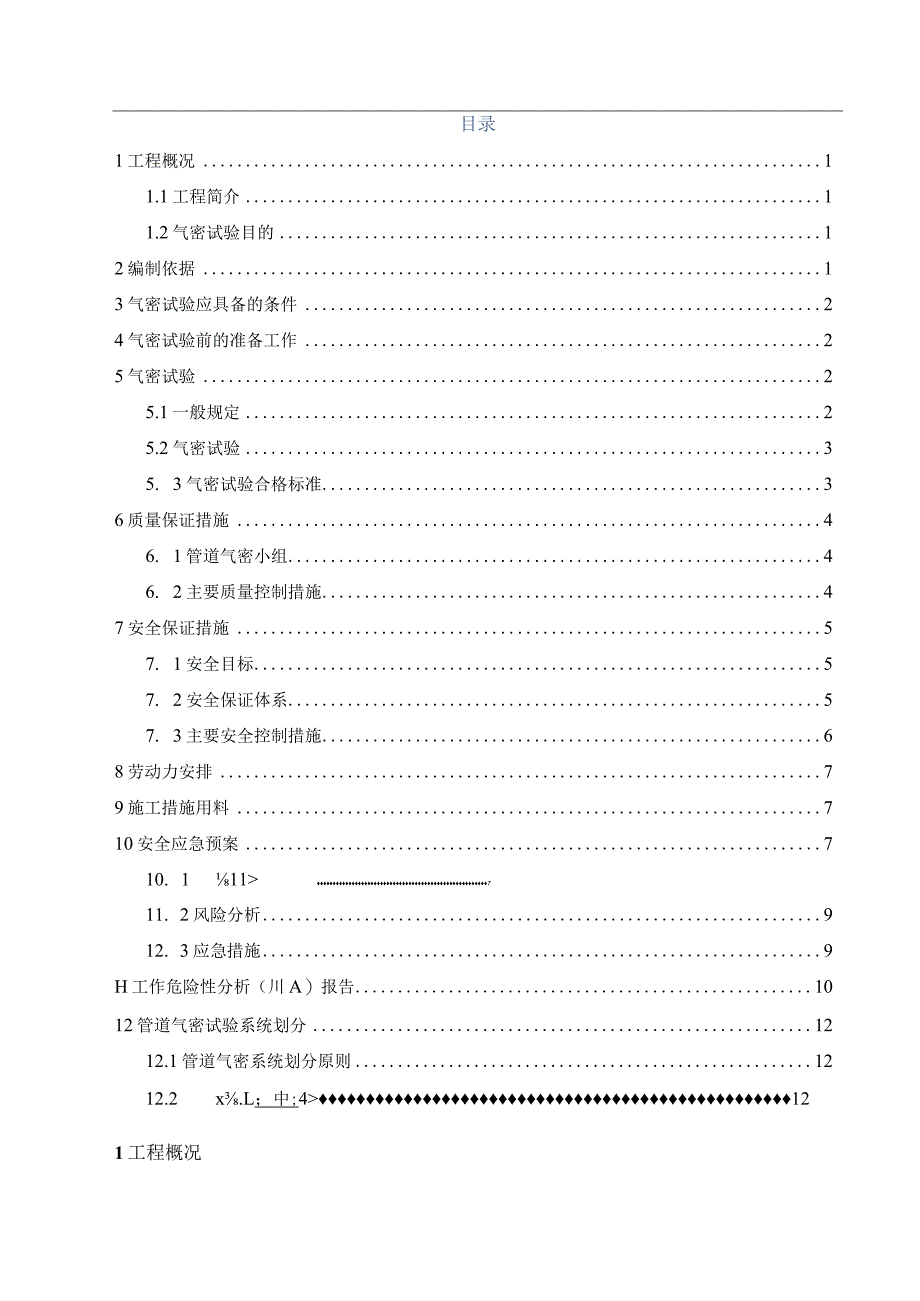

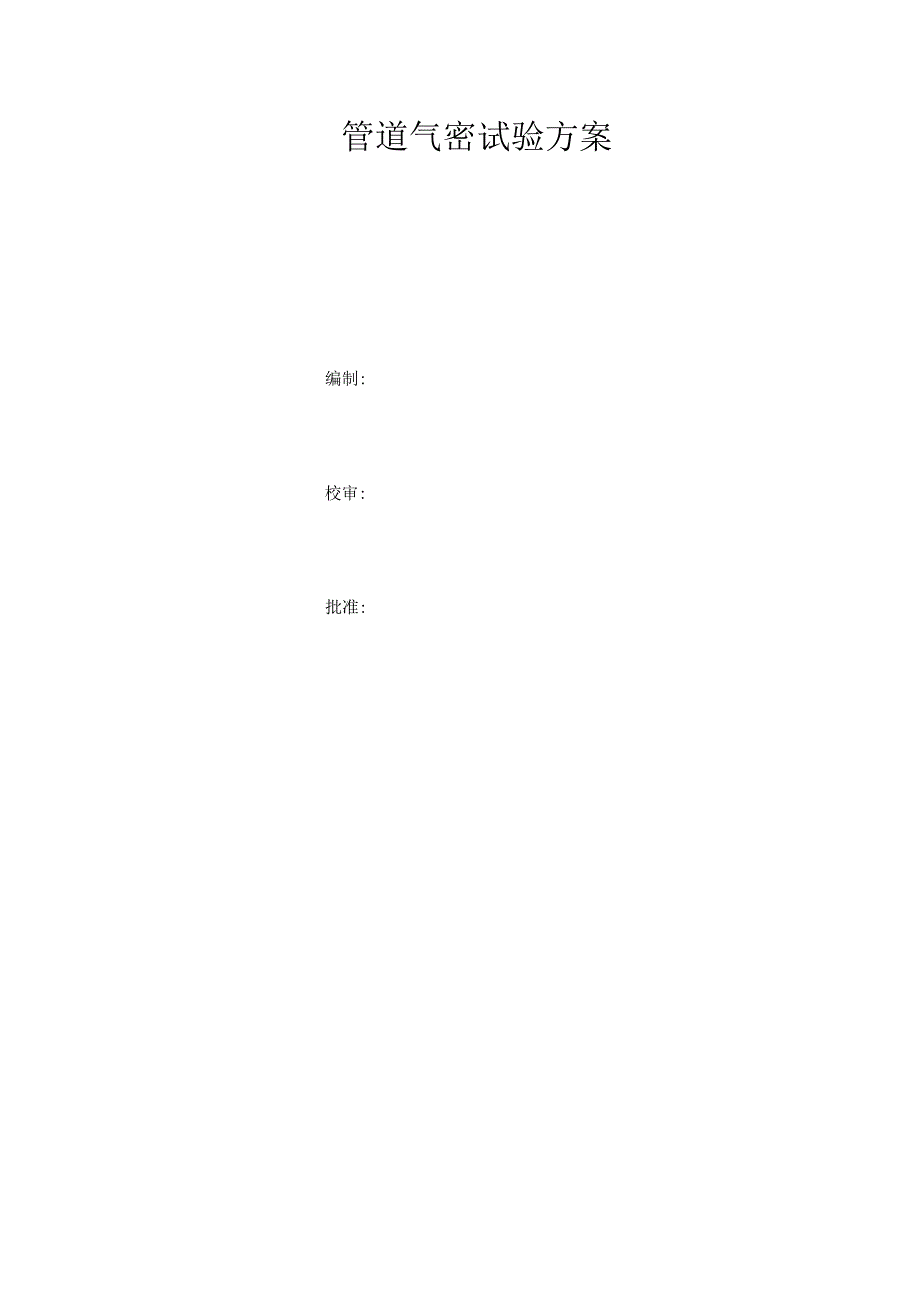

1、管道气密试验方案编制:校审:批准:目录1工程概况11.1工程简介11.2气密试验目的12编制依据13气密试验应具备的条件24气密试验前的准备工作25气密试验25.1一般规定25.2气密试验35. 3气密试验合格标准36质量保证措施46. 1管道气密小组46. 2主要质量控制措施47安全保证措施57. 1安全目标57. 2安全保证体系57. 3主要安全控制措施68劳动力安排79施工措施用料710安全应急预案710. 111711. 2风险分析912. 3应急措施9H工作危险性分析（川A）报告1012管道气密试验系统划分1212.1管道气密系统划分原则1212.2x.L；中;4121工程概况1.1

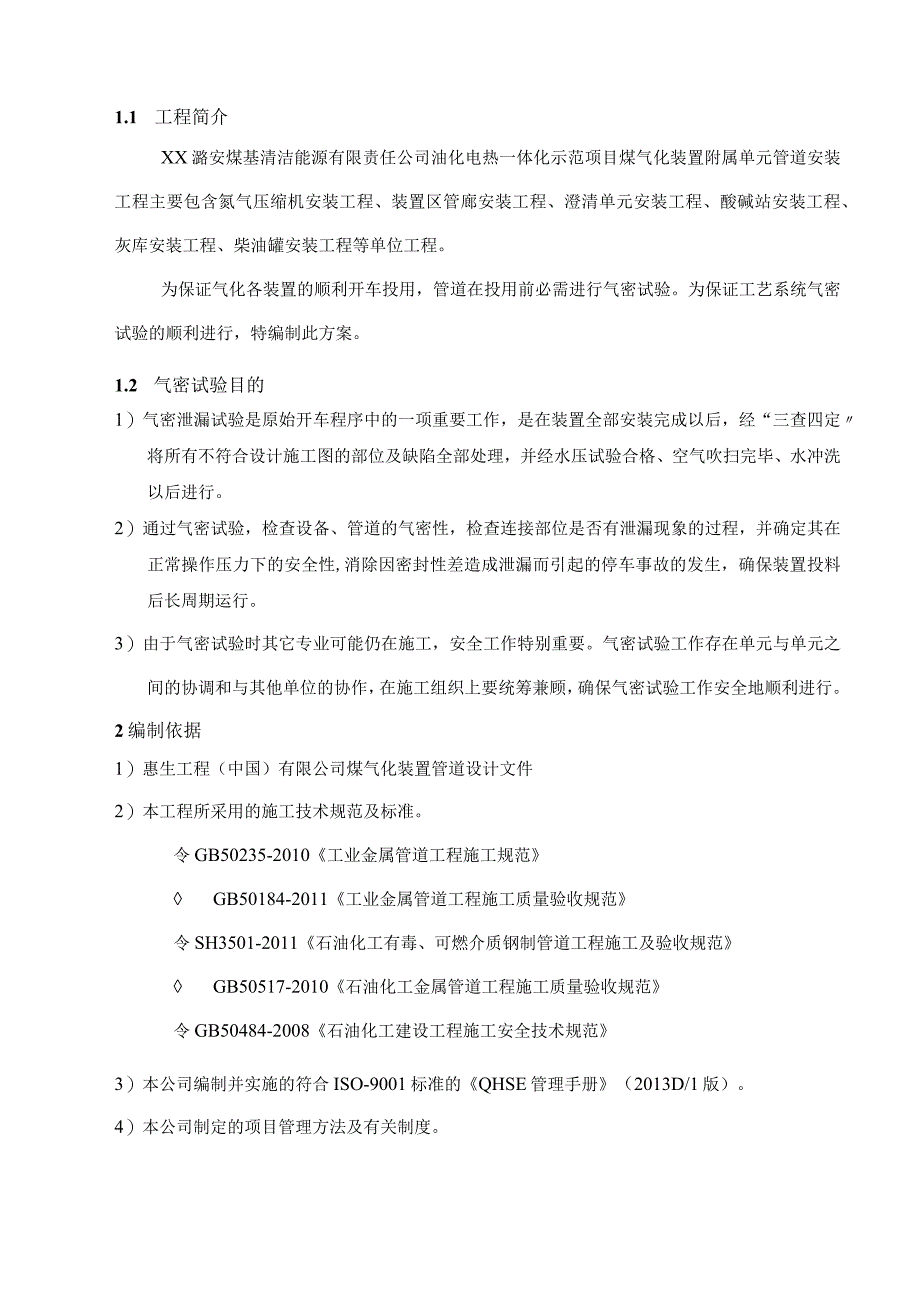

2、 工程简介XX潞安煤基清洁能源有限责任公司油化电热一体化示范项目煤气化装置附属单元管道安装工程主要包含氮气压缩机安装工程、装置区管廊安装工程、澄清单元安装工程、酸碱站安装工程、灰库安装工程、柴油罐安装工程等单位工程。为保证气化各装置的顺利开车投用，管道在投用前必需进行气密试验。为保证工艺系统气密试验的顺利进行，特编制此方案。1.2 气密试验目的1）气密泄漏试验是原始开车程序中的一项重要工作，是在装置全部安装完成以后，经“三查四定将所有不符合设计施工图的部位及缺陷全部处理，并经水压试验合格、空气吹扫完毕、水冲洗以后进行。2）通过气密试验，检查设备、管道的气密性，检查连接部位是否有泄漏现象的过程，
3、并确定其在正常操作压力下的安全性,消除因密封性差造成泄漏而引起的停车事故的发生，确保装置投料后长周期运行。3）由于气密试验时其它专业可能仍在施工，安全工作特别重要。气密试验工作存在单元与单元之间的协调和与其他单位的协作，在施工组织上要统筹兼顾，确保气密试验工作安全地顺利进行。2编制依据1）惠生工程（中国）有限公司煤气化装置管道设计文件2）本工程所采用的施工技术规范及标准。令GB50235-2010工业金属管道工程施工规范 GB50184-2011工业金属管道工程施工质量验收规范令SH3501-2011石油化工有毒、可燃介质钢制管道工程施工及验收规范 GB50517-2010石油化工金属管道工程
4、施工质量验收规范令GB50484-2008石油化工建设工程施工安全技术规范3）本公司编制并实施的符合ISO-9001标准的QHSE管理手册（2013D/1版）。4）本公司制定的项目管理方法及有关制度。5）本公司目前的资源状况及施工现场条件。6）业主及总包单位相关管理规定3气密试验应具备的条件D有经批准的气密试验方案，并且已经进行技术和安全交底，加入人员应签字确认。2）气密试验前系统已按图纸全部安装完毕，经过压力试验及吹扫冲洗合格后，按规定装好正式垫片。3）气密试验前系统所有的仪表、调理阀、节流孔板、流量计等安装就位。4）气密试验前系统所有的阀门动作灵活。5）工厂空气或高压空气等已具备供气条件。
5、4气密试验前的准备工作D准备好发泡剂（洗洁精）、记号笔、喷壶等气密测试工具。2）在必要的地方搭设脚手架，以便于安全操作。3）确认所有的检查点没有保温材料或其它履盖物，如有，必需提前进行清除。4）列出盲板确认清单，根据需要调整盲板在所需的位置，并编号作记录。5）列出现场阀门确认清单，检查气密测试系统中的阀门是否按气密试验要求开关到正确位置。6）合理安排人员，做好标记，泄压后组织人员及时消除漏点并进行二次测试。7）气密试验前，相邻系统排放阀应开启，试验过程中应特别注意防止高压管道系统的气体窜入低压管道系统引起超压。8）安全防护措施、人员到位。5气密试验5.1 一般规定1）气密试验使用业主提供的工厂
6、空气或高压空气等进行。为安全起见，一般不考虑使用氮气进行气密试验。2）进行压力试验时，为了确保安全，应气密试验禁区，在醒目位置挂好警戒牌，阻止无关人员进入气密试验区域。3）气密试验过程中如有泄漏，不得带压修补和紧固，缺陷消除后方可继续进行气密试验。4）气密试验压力以指定的现场压力表为准。5）对于所有要拆除或隔离的部位要编制详细清单，气密试验前都要逐项检查。6）试验合格后，依照清单对试验系统按原施工图恢复，同时关闭所有排放阀。5.2 气密试验1）气密试验时，必需进行预试验。预试验压力不应大于0.2MPa。2）试验时，应逐步缓慢增加压力，当压力升至试验压力的50机寸，经检查，如未发现异状或泄漏，继
7、续按试验压力的10席逐级升压，每级稳压1030分钟，对系统进行查漏，直至气密试验压力。停压时间应根据查漏工作需要而定。以发泡剂检验不泄漏为合格。3）系统气密试验压力较高时，压力升至试验压力的50%前，应增加停压检查次数，避免高压检查的危险。4）检漏是气密试验中最重要的程序，检漏的重点为焊缝、法兰、阀门的填料函、法兰或螺纹联接、仪表接头、管嘴等处的泄漏状况。检漏人员应轻微入至，不放过每一个接口，不放过每个微小的渗漏，否则将给以后的运行带来隐患。检漏人员分管线进行检查，并有专人负责。查漏人员二人为一组，查漏时相互照料，认真细心，既要保证安全又要保证查漏质量。检漏时检漏人员在已检位置做标记，以免漏检
8、和重复检验。5）气密试验合格后应缓慢降压，排放口应尽量利用系统内的放空管。临时放空管应接到装置外进行排放，排放管应稳固可靠，能承受反冲力的作用。5.3 气密试验合格标准D用发泡剂（洗洁精）对工艺系统进行检查，没有泄漏处，确认排淋阀、排气阀不内漏为合格。6质量保证措施6.1 管道气密小组6.2 主要质量控制措施1）对气密试验方案一定要认真审查力求完整。2）按气密试验方案，逐项检查，确保在气密试验前所有条件具备。3）对于气密试验所用的仪器、机具，在气密试验前要确认完好并符合气密试验要求。4）对于所有要拆除或隔离的部位要编制清单，气密试验前后都要逐项检查。5）气密试验时要旁站监视，严格控制升压速度及
9、压力值。6）阻止在气密试验合格后的管线上动火、动焊及其他违规操作。7）需重视的常见质量通病a）试验用压力表满刻度值不是在被测最大压力的1.52倍之内。b）安全阀、爆破板没有拆下或隔离，气密试验时造成损坏。c）试验压力上升过快或过度超压，给管道造成即时或潜在的损坏。7安全保证措施7.1 安全目标无安全事故、无人身伤害、无环境污染。7.2 安全保证体系7.3 主要安全控制措施1）作业时要稳固树立HSE和文明施工的意识，保护自我、保护他人、保护环境。2）施工人员听从业主的HSE要求，在任何状况下，不得以任何理由进行违章作业。3）作业时要穿戴好防护用品，包括安全帽、安全鞋、安全带、工作服、电焊工面罩组
10、合等。4）对加入气密试验的施工人员做好安全技术交底，加入交底人员需签字确认。5）在气密试验前，向每位员工宣教本次作业突出点、难点、关键控制点，熟知方案过程，做到有备无患。6）依照气密试验方案要求，气密试验区域做好现场隔离，悬挂醒目警示标志，并书面告知其他施工单位。7）气密试验前，通知本单位和其他单位人员撤离气密试验区域，并设置成警戒区域，专人监护，非工作人员严禁在气密试验期间进入气密试验区域。8）气密试验时，对压力边界阀、试压盲板要挂“阻止操作牌。9）系统气密试验过程中，气密试验小组应保持通信联络，气密试验组长、阀门操作人员、安全员和压力表监视人员应配备对讲机随时联络，以防系统超压。10）气密
11、试验过程中严禁以任何方式敲打管道组成件，在管道封头、盲板的侧面和对面前面不准站人。11）气密试验过程中假如发现泄漏点，应先卸压，不得带压紧螺栓、补焊或修理，消除缺陷后重新进行气密试验。12）气密试验过程中发现有异响现有异响、压力下降或油漆剥落时，应当即中止气密试验并查明原因，消除隐患后后方可继续气密试验作业。13）由于气密试验时可能存在由于气温升高导致系统压力自动升高的状况，所以，气密试验过程中必需保证有气密试验操作人员在现场指定的压力表旁进行观测，发现压力异常应及时采取措施，防止意外发生。14）高空作业时需搭设作业平台，将安全带系在稳固的位置，作业位置要搭设好护栏，阻止高空向地面抛掷任何物件
12、。15）气密试验完毕，必需通过放空阀和排淋阀进行泄压后方可进行盲板拆除工作，作业人员要站在盲板侧面，对称缓慢拆除螺栓。16）采取措施，控制施工现场的各种废物的污染和危害，确保人员与环境保护不受影响。17）现场如有异常状况，必需及时采取措施，确保安全。8劳动力安排技术员管工管焊普工电仪其他4人6人4人8人4人6人9施工措施用料序号名称规格及型号单位数量备注1直流电焊机14KW台22塑料桶个63起泡剂（洗洁精）瓶404喷雾器个205毛刷把206毛巾棉条407扳手各种规格把若干8对讲机个129记号笔支4010警戒绳红、蓝各20Omm40011钢板=20,Q235Bm22010安全应急预案10.1应急
13、机构及职责1）项目部应急管理小组：组长：王钦训副组长：孙传明组员：李雪飞秦贞刚杨志亮刘永亮应急救援专业小组：胡元丽王兴业赵庆华崔建强2）现场抢险组组长：刘永亮主要职责：组织实施抢险行动方案；协调有关部门的抢险行动；及时向指挥部报告抢险进展状况。3）警戒维护组：组长：李雪飞主要职责是：负责事故现场的警戒，阻止非抢险救援人员进入现场；负责现场车辆疏通，维持治安秩序；负责保护抢险人员的人身安全。4）后勤、医疗保障组组长：杨志亮主要职责是：负责调集抢险器材、设备；负责解决全体加入抢险救援工作人员的食宿问题，负责现场伤员的救治等工作。5）善后处理组组长：杨志亮主要职责是：负责做好对遇难者家属的安抚工作；
14、协调落实遇难者家属优恤金和受伤人员住院费问题；负责保险索赔事宜的处理；做好其它善后事宜。6）事故调查组组长：汪涓（公司安全部门领导担任）主要职责是：负责事故现场保护、照相和图纸的测绘；调查事故经过，查明事故原因，提出防范措施；提出对事故责任者的处理看法。7）生产恢复组组长：秦贞刚主要职责是：在事故调查明白并定性的条件下，尽快清理现场，恢复生产。8）对外联络组组长：赵亮亮主要职责是：负责消息的转达，事件澄清后的对外发布。其它相关人员应根据项目部或作业队的安排,按应急预案规定的程序和职责，进行相应的协同支援。10.2风险分析1）高空坠落、物体打击紧急状况a）高空作业临边防护不到位，预留洞口未按要求进行覆盖，作业人员违章作业导致人员意外坠落伤害事故。b）高空立体交织作业、高空抛物、落物，导致物体打击人员意外伤害事故。2）机械伤害紧急状况a）机械发生故障导致作业人员意外伤害事故。b）机械操作人员操作失误，导致作
