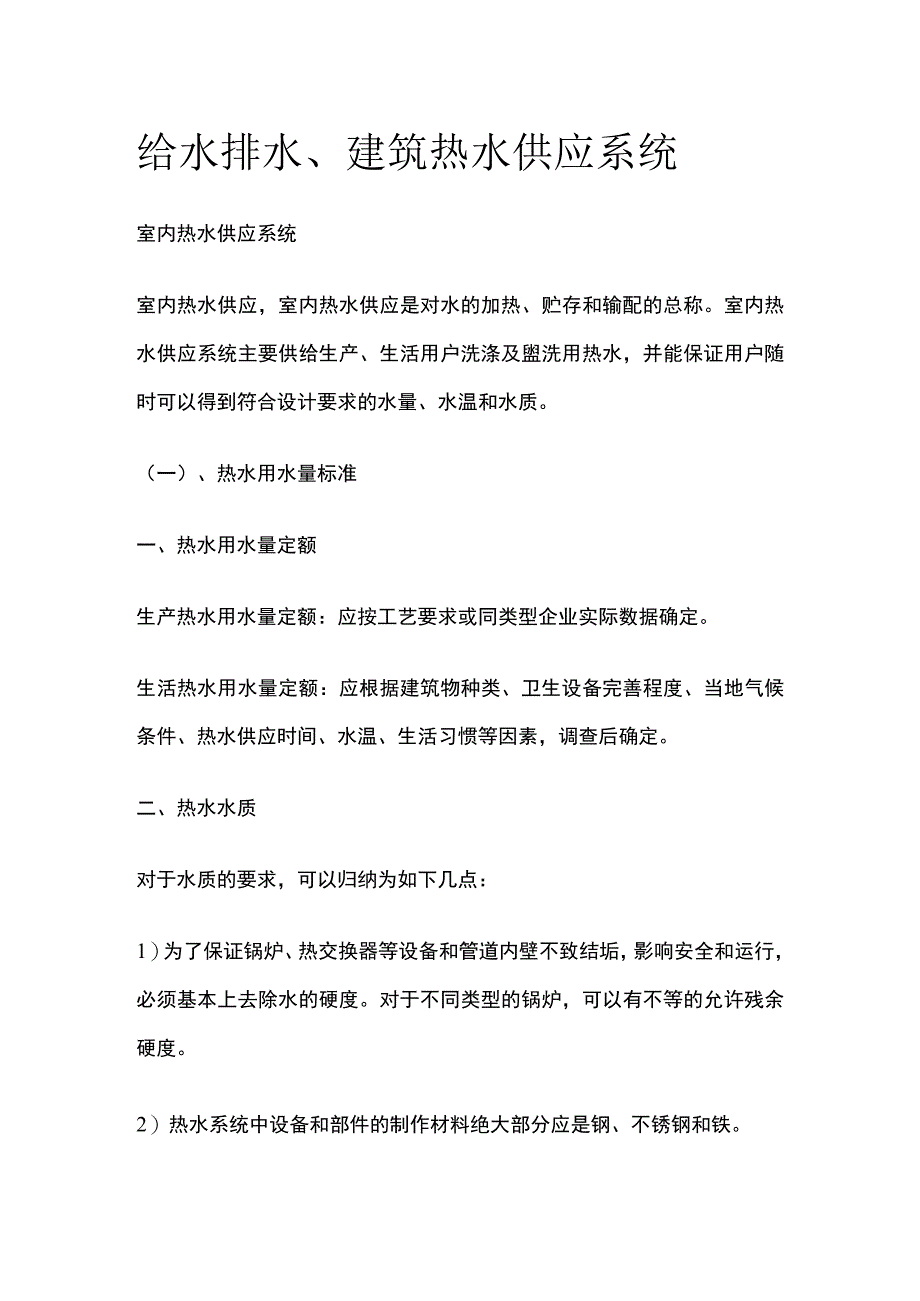

1、给水排水、建筑热水供应系统室内热水供应系统室内热水供应，室内热水供应是对水的加热、贮存和输配的总称。室内热水供应系统主要供给生产、生活用户洗涤及盥洗用热水，并能保证用户随时可以得到符合设计要求的水量、水温和水质。（一）、热水用水量标准一、热水用水量定额生产热水用水量定额：应按工艺要求或同类型企业实际数据确定。生活热水用水量定额：应根据建筑物种类、卫生设备完善程度、当地气候条件、热水供应时间、水温、生活习惯等因素，调查后确定。二、热水水质对于水质的要求，可以归纳为如下几点：1）为了保证锅炉、热交换器等设备和管道内壁不致结垢，影响安全和运行，必须基本上去除水的硬度。对于不同类型的锅炉，可以有不等的

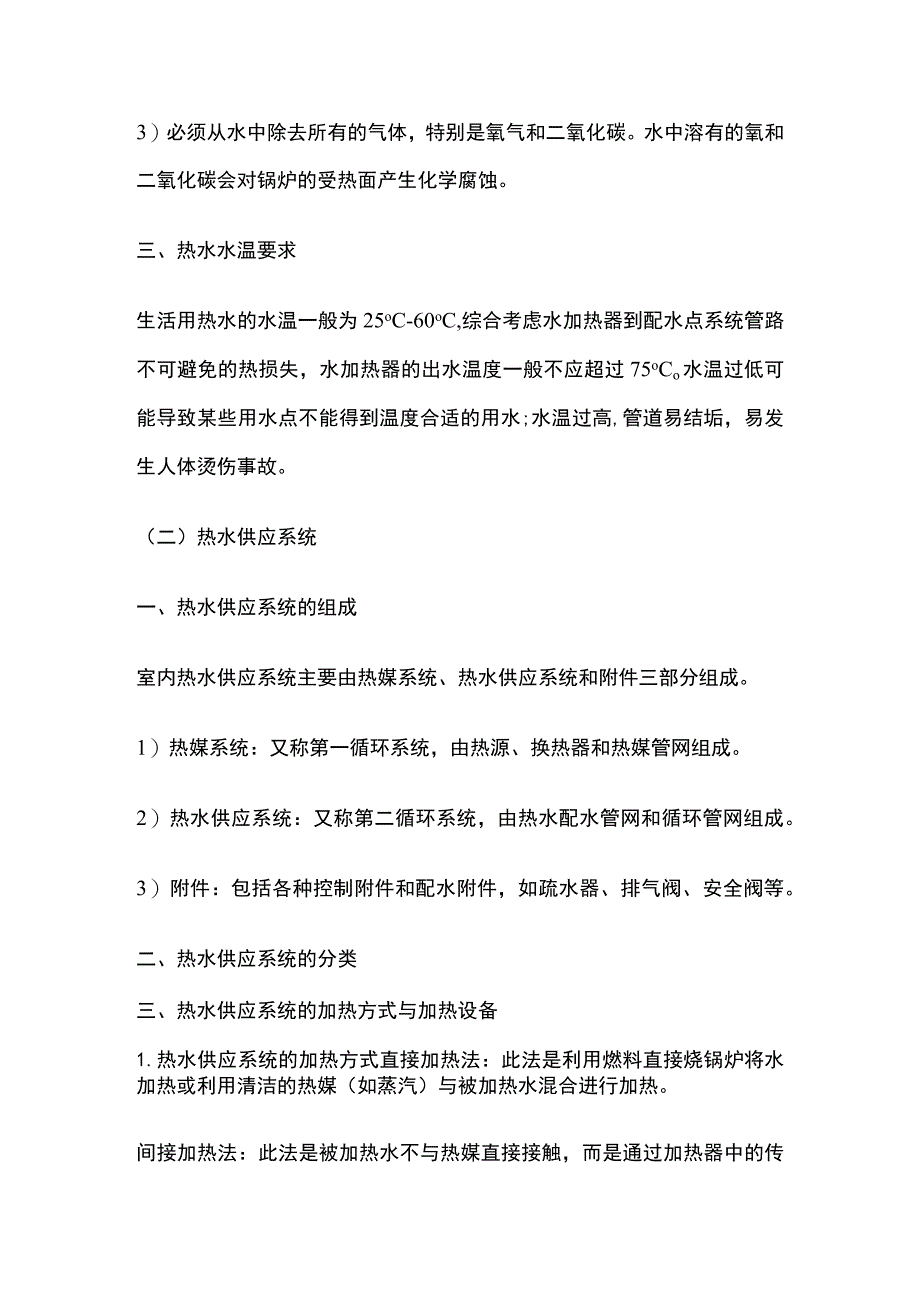

2、允许残余硬度。2）热水系统中设备和部件的制作材料绝大部分应是钢、不锈钢和铁。3）必须从水中除去所有的气体，特别是氧气和二氧化碳。水中溶有的氧和二氧化碳会对锅炉的受热面产生化学腐蚀。三、热水水温要求生活用热水的水温一般为25oC-60oC,综合考虑水加热器到配水点系统管路不可避免的热损失，水加热器的出水温度一般不应超过75oCo水温过低可能导致某些用水点不能得到温度合适的用水;水温过高,管道易结垢，易发生人体烫伤事故。（二）热水供应系统一、热水供应系统的组成室内热水供应系统主要由热媒系统、热水供应系统和附件三部分组成。1）热媒系统：又称第一循环系统，由热源、换热器和热媒管网组成。2）热水供应系统

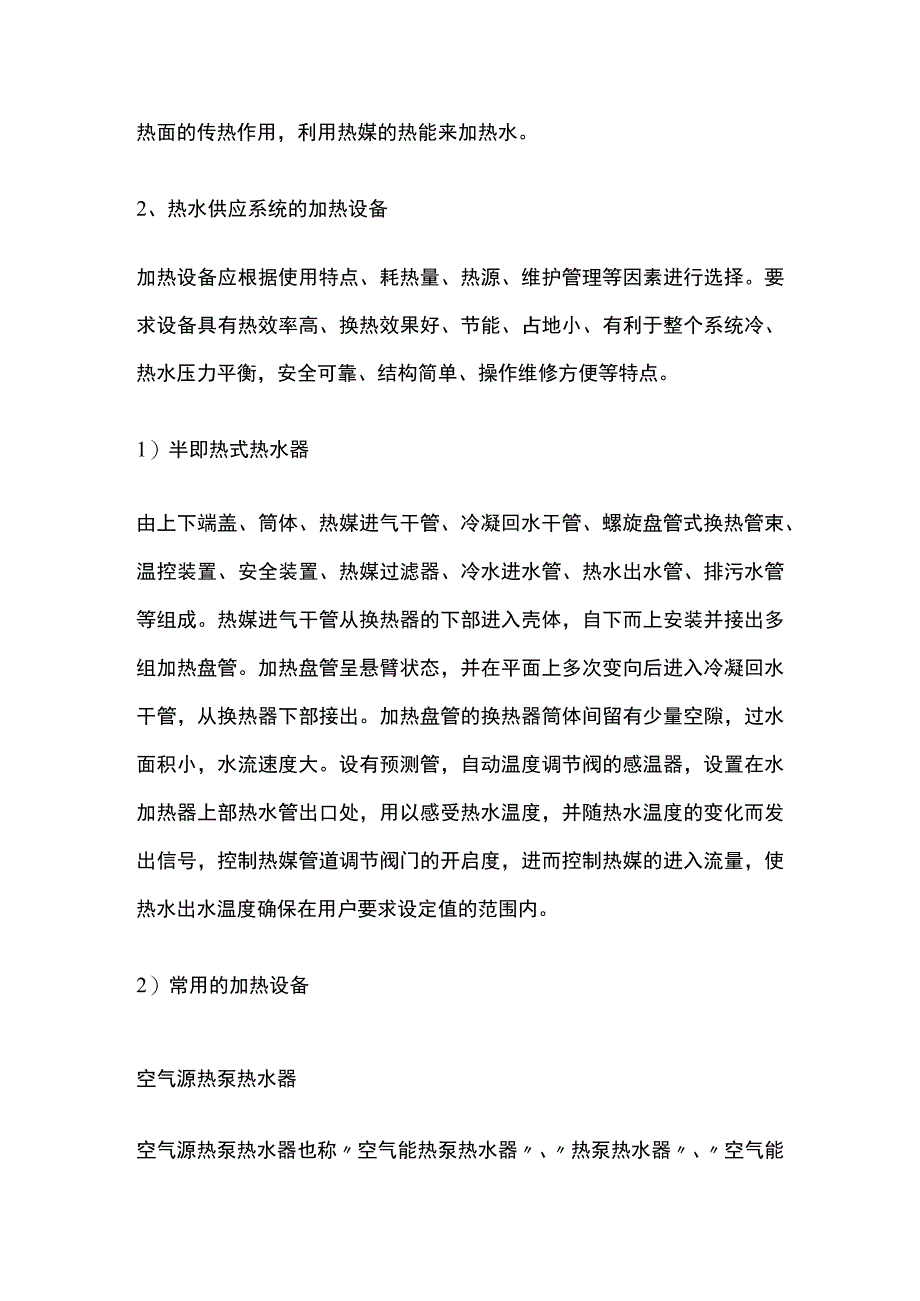

3、：又称第二循环系统，由热水配水管网和循环管网组成。3）附件：包括各种控制附件和配水附件，如疏水器、排气阀、安全阀等。二、热水供应系统的分类三、热水供应系统的加热方式与加热设备1.热水供应系统的加热方式直接加热法：此法是利用燃料直接烧锅炉将水加热或利用清洁的热媒（如蒸汽）与被加热水混合进行加热。间接加热法：此法是被加热水不与热媒直接接触，而是通过加热器中的传热面的传热作用，利用热媒的热能来加热水。2、热水供应系统的加热设备加热设备应根据使用特点、耗热量、热源、维护管理等因素进行选择。要求设备具有热效率高、换热效果好、节能、占地小、有利于整个系统冷、热水压力平衡，安全可靠、结构简单、操作维修方便等
4、特点。1）半即热式热水器由上下端盖、筒体、热媒进气干管、冷凝回水干管、螺旋盘管式换热管束、温控装置、安全装置、热媒过滤器、冷水进水管、热水出水管、排污水管等组成。热媒进气干管从换热器的下部进入壳体，自下而上安装并接出多组加热盘管。加热盘管呈悬臂状态，并在平面上多次变向后进入冷凝回水干管，从换热器下部接出。加热盘管的换热器筒体间留有少量空隙，过水面积小，水流速度大。设有预测管，自动温度调节阀的感温器，设置在水加热器上部热水管出口处，用以感受热水温度，并随热水温度的变化而发出信号，控制热媒管道调节阀门的开启度，进而控制热媒的进入流量，使热水出水温度确保在用户要求设定值的范围内。2）常用的加热设备空
5、气源热泵热水器空气源热泵热水器也称空气能热泵热水器、热泵热水器、空气能热水器等。能把空气中的低温热能吸收进来，经过压缩机压缩后转化为高温热能，加热水温。空气源热泵热水器主要是由压缩机、热交换器、轴流风扇、保温水箱、水泵、储液罐、过滤器、电子膨胀阀和电子自动控制器等组成。四、热水管布置与敷设的基本原则热水供应系统管线布置的基本原则是在满足使用、便于维修与管理的情况下管线最短。热水干管根据所选择的方式可敷设在室内地沟、地下室顶部、建筑物最高层或专用设备技术层内。（三）高层建筑热水供应系统高层建筑热水供应系统应进行竖向分区，竖向分区是指在建筑物内的给水管网和供水设备按楼层数依次划分为若干个彼此独立的
6、供水系统，系统对各相应的供水区域进行供水。实行竖向分区供水，应确定出适宜的竖向分区压力值，使水压保持在一定的限度内。一、集中加热分区热水供应方式高层建筑物内的各区热水管网自成独立的系统，水换热器集中设置在建筑物的底层或地下室中，水换热器的冷水供应来自各区的给水水箱，加热后的热水分别送往系统中的各用水点使用。不适宜于超高层建筑物，管网图式多采用上行下给式。二、分散加热热水供应方式高层建筑物内的各分区的水换热器和循环水泵分别设置在各区的技术层内，根据具体情况，水换热器等可置于该区的上部或下部，加热后的热水沿该区管网送往各配水点。适用于建筑物高度在IoOm以上的超高层建筑物，系统管网造价低，加热设备承压低，但设备分散管理不便。
