《耐热铸铁化配料成分大参考.docx》由会员分享，可在线阅读，更多相关《耐热铸铁化配料成分大参考.docx（6页珍藏版）》请在第壹文秘上搜索。

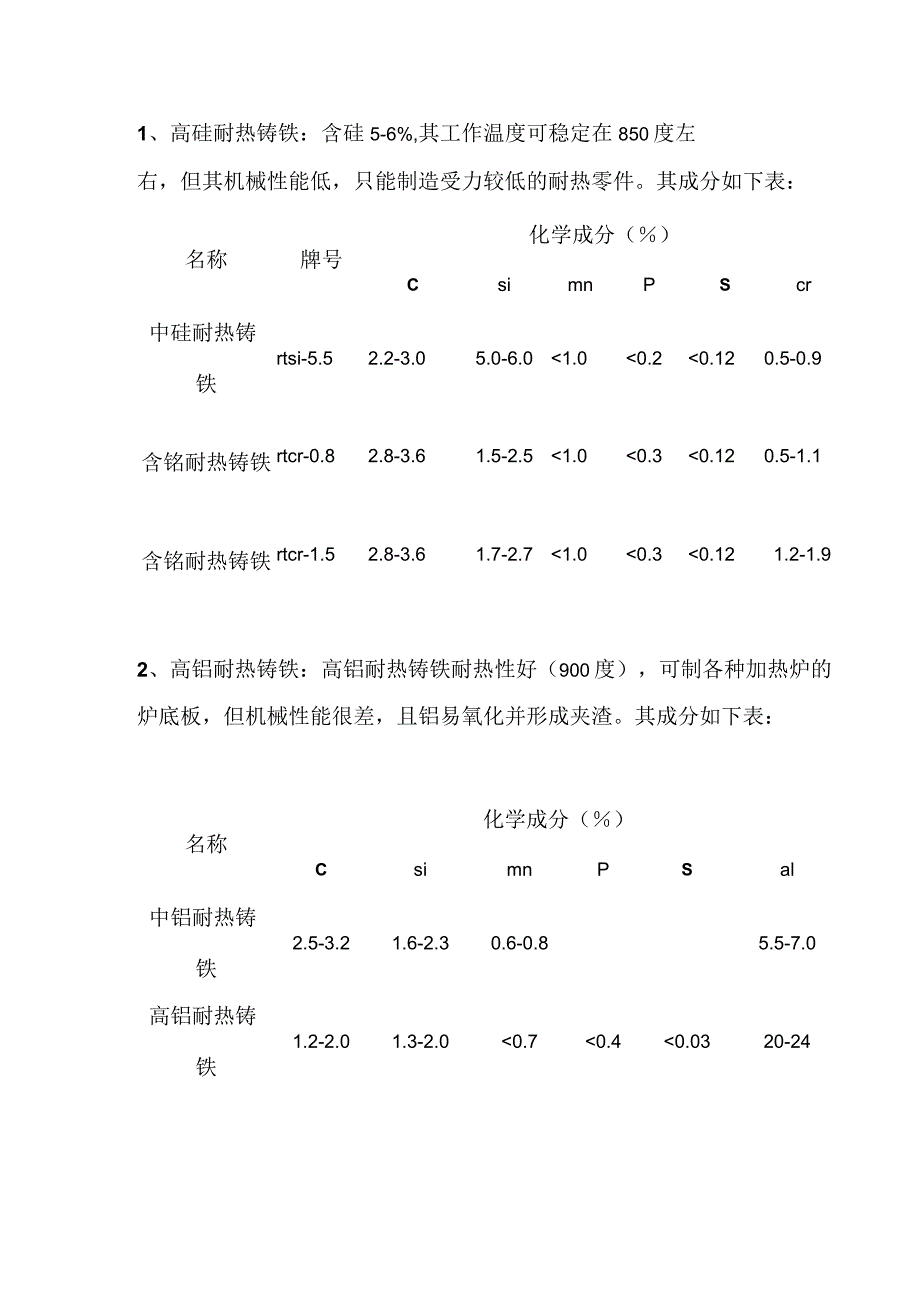

1、1、高硅耐热铸铁：含硅5-6%,其工作温度可稳定在850度左右，但其机械性能低，只能制造受力较低的耐热零件。其成分如下表：名称牌号化学成分（）CsimnPScr中硅耐热铸铁rtsi-5.52.2-3.05.0-6.01.00.20.120.5-0.9含铭耐热铸铁rtcr-0.82.8-3.61.5-2.51.00.30.120.5-1.1含铭耐热铸铁rtcr-1.52.8-3.61.7-2.71.00.30.121.2-1.92、高铝耐热铸铁：高铝耐热铸铁耐热性好（900度），可制各种加热炉的炉底板，但机械性能很差，且铝易氧化并形成夹渣。其成分如下表：名称化学成分（）CsimnPSal中铝耐热

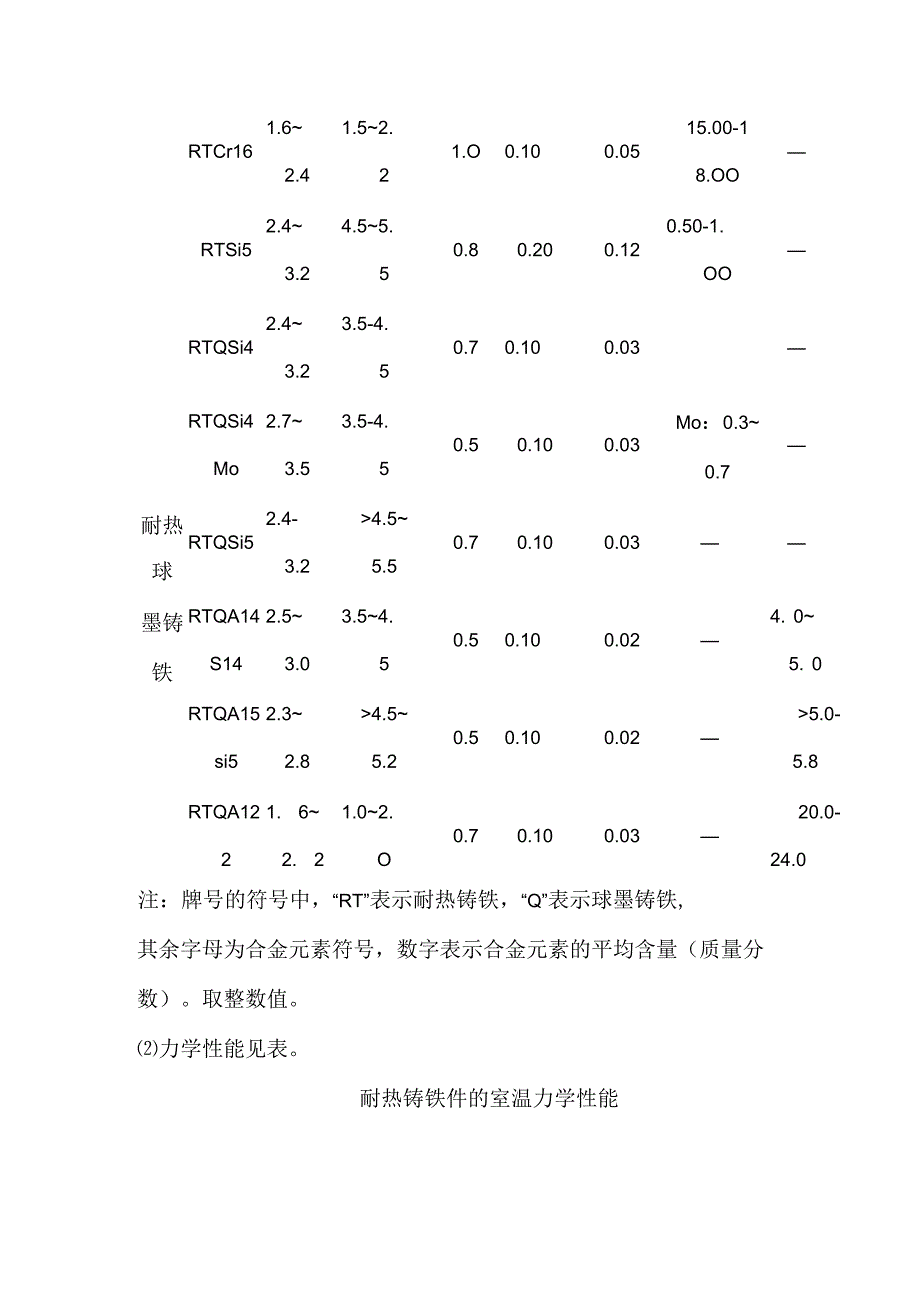

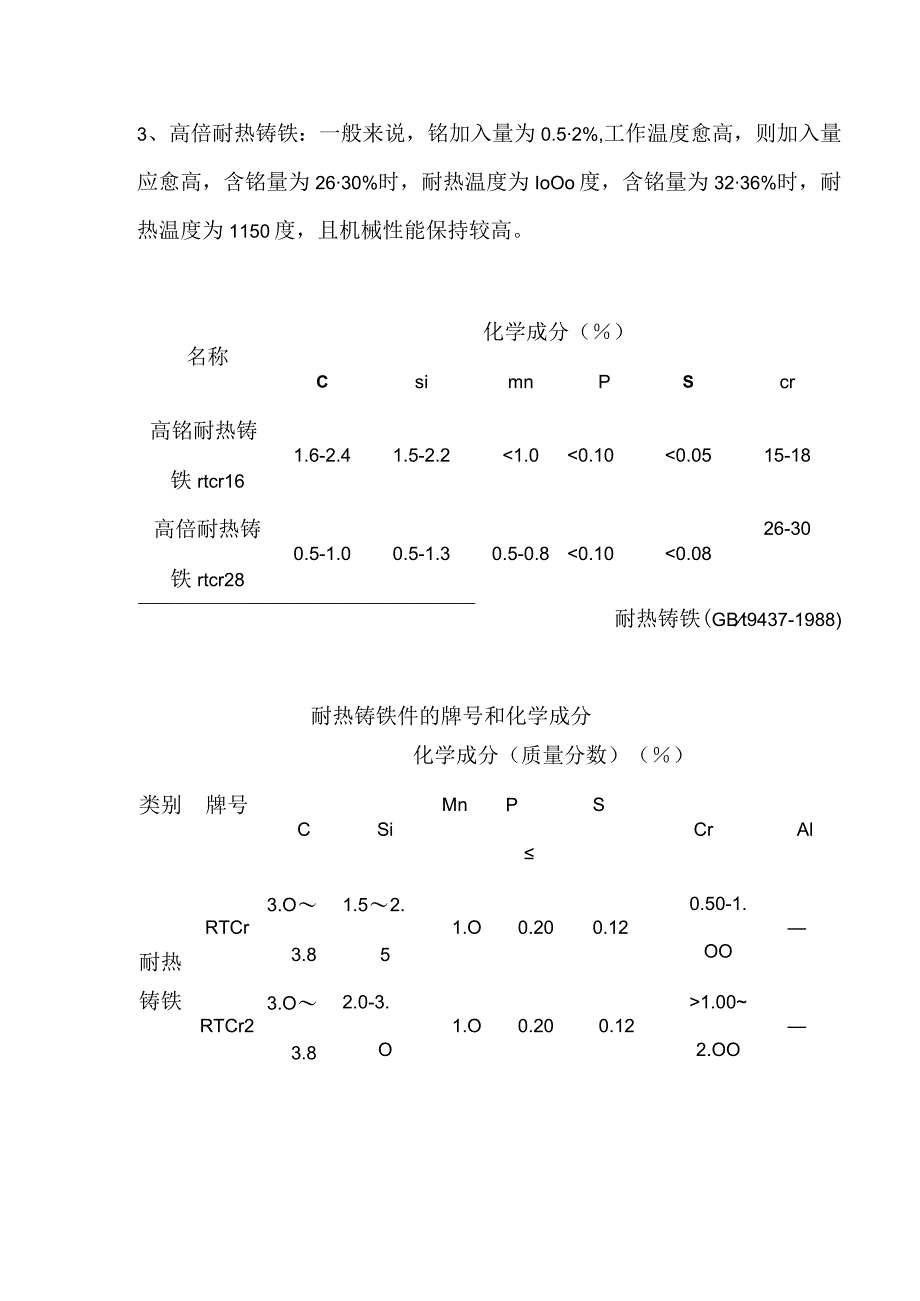

2、铸铁2.5-3.21.6-2.30.6-0.85.5-7.0高铝耐热铸铁1.2-2.01.3-2.00.70.40.0320-243、高倍耐热铸铁：一般来说，铭加入量为0.52%,工作温度愈高，则加入量应愈高，含铭量为2630%时，耐热温度为IoOo度，含铭量为3236%时，耐热温度为1150度，且机械性能保持较高。名称化学成分（）CsimnPScr高铭耐热铸铁rtcr161.6-2.41.5-2.21.00.100.0515-18高倍耐热铸铁rtcr280.5-1.00.5-1.30.5-0.80.101.002.OORTCr161.62.41.52.21.O0.100.0515.00-18
3、.OORTSi52.43.24.55.50.80.200.120.50-1.OORTQSi42.43.23.5-4.50.70.100.03RTQSi4Mo2.73.53.5-4.50.50.100.03Mo：0.30.7耐热球RTQSi52.4-3.24.55.50.70.100.03墨铸铁RTQA14S142.53.03.54.50.50.100.024. 05. 0RTQA15si52.32.84.55.20.50.100.025.0-5.8RTQA1221. 62. 21.02.O0.70.100.0320.0-24.0注：牌号的符号中，“RT”表示耐热铸铁，“Q”表示球墨铸铁,其余字
4、母为合金元素符号，数字表示合金元素的平均含量（质量分数）。取整数值。力学性能见表。耐热铸铁件的室温力学性能牌号抗拉强度6b/MPa硬度HBS牌号抗拉强度6bMPa硬度HBSRTCr200189288RTQSi4Mo540197-280RTCr2150207-288RTQSi5370228-302RTCr16340400450RTQA14Si4250285-341RTSi5140160270RTQL5Si5200302-63RTQSi4480187209RTQA122300241-364耐热铸铁件的高温短时抗拉强度牌号下列温度（）时的抗拉强度6b/MPa牌号下列温度（）时的抗拉强度6b/MPa5
5、00600700800900500600700800900RTCr225144RTQSi4MO10146RTCr2243166RTQSi56730RTCrl614488RTQA14Si48232RTSi54127RTQA15Si516775RTQSi7535RTQA122130774(3)用途见表。耐热铸铁件的使用条件和应用牌号使用条件应用举例在空气炉气中，耐热温度达55炉条、高炉支梁式水箱、金属RTCr0型玻璃模在空气炉气中，耐热温度达60煤气炉内灰盒、矿山烧结车挡RTCr2O0C板在空气炉气中耐热温度到90退火罐、煤粉烧嘴、炉栅、水RTCr160oC,在室温及高温下有抗磨泥焙烧炉零件、化工
6、机械零件性，耐硝酸白;腐蚀炉条、煤粉烧嘴、锅炉用梳形在空气炉气中，耐热温度到70RTSi5定位板、换热器针状管、二硫0oC化碳反应甑在空气炉气中耐热温度到65玻璃窑烟道闸门、玻璃引上机RQTSi40,其含Si上限时到750C,墙板、加热炉两端管架力学性能、抗裂性较RQTSi5好在空气炉气中耐热温度到68RQTSi4M罩式退火炉导向器、烧结机中0%,其含硅上限时到780oC,O后热筛板、加热炉吊梁等高温力学性能较好RQTS15在空气炉气中耐热温度到80煤粉烧嘴、炉条、辐射管、烟O0C硅上限时到900。C道闸门、加热炉中间管架RQTAl4S在空气炉气中耐热温度到90烧结机篦条、炉用件i40oCRQTAI5S在空气炉气中耐热温度到105焙烧机篦条、炉用件i50锅炉用侧密封块、链式加热炉在空气炉气中耐热温度到110RQTA122炉0,抗高温硫蚀性好爪、黄铁矿焙烧炉零件
