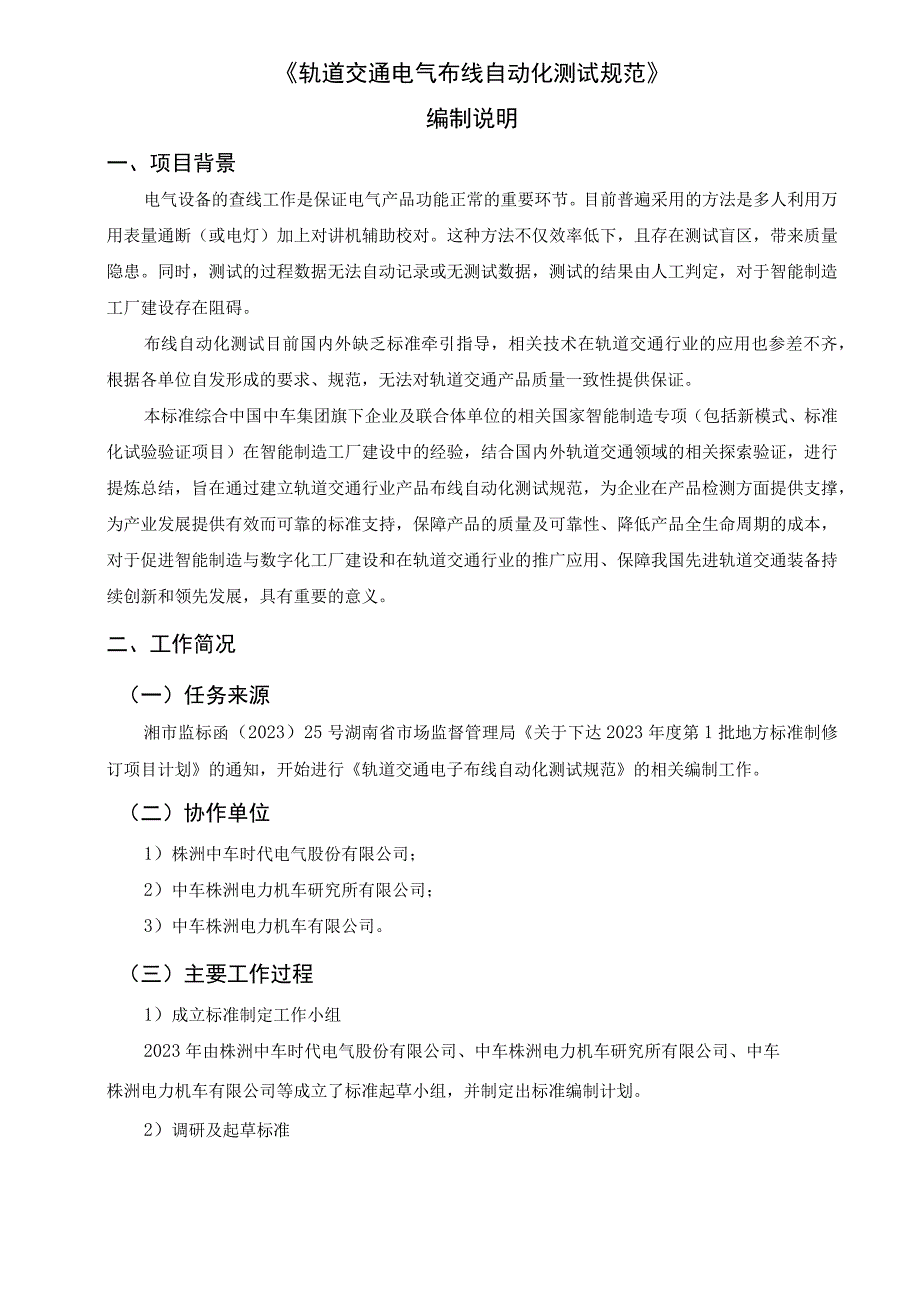

1、轨道交通电气布线自动化测试规范编制说明一、项目背景电气设备的查线工作是保证电气产品功能正常的重要环节。目前普遍采用的方法是多人利用万用表量通断（或电灯）加上对讲机辅助校对。这种方法不仅效率低下，且存在测试盲区，带来质量隐患。同时，测试的过程数据无法自动记录或无测试数据，测试的结果由人工判定，对于智能制造工厂建设存在阻碍。布线自动化测试目前国内外缺乏标准牵引指导，相关技术在轨道交通行业的应用也参差不齐，根据各单位自发形成的要求、规范，无法对轨道交通产品质量一致性提供保证。本标准综合中国中车集团旗下企业及联合体单位的相关国家智能制造专项（包括新模式、标准化试验验证项目）在智能制造工厂建设中的经验，
2、结合国内外轨道交通领域的相关探索验证，进行提炼总结，旨在通过建立轨道交通行业产品布线自动化测试规范，为企业在产品检测方面提供支撑，为产业发展提供有效而可靠的标准支持，保障产品的质量及可靠性、降低产品全生命周期的成本，对于促进智能制造与数字化工厂建设和在轨道交通行业的推广应用、保障我国先进轨道交通装备持续创新和领先发展，具有重要的意义。二、工作简况（一）任务来源湘市监标函（2023）25号湖南省市场监督管理局关于下达2023年度第1批地方标准制修订项目计划的通知，开始进行轨道交通电子布线自动化测试规范的相关编制工作。（二）协作单位1）株洲中车时代电气股份有限公司；2）中车株洲电力机车研究所有限公

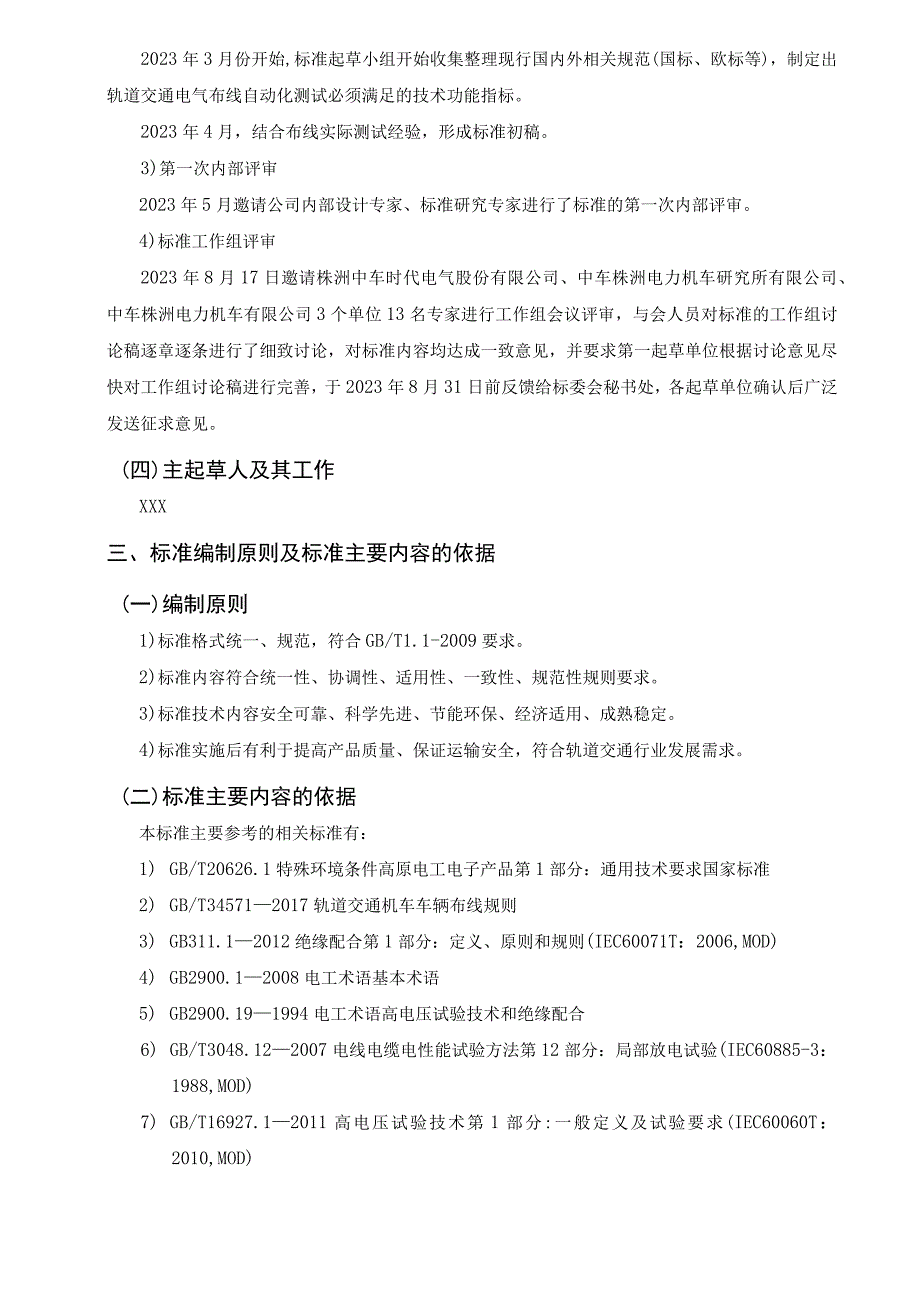

3、司；3）中车株洲电力机车有限公司。（三）主要工作过程1）成立标准制定工作小组2023年由株洲中车时代电气股份有限公司、中车株洲电力机车研究所有限公司、中车株洲电力机车有限公司等成立了标准起草小组，并制定出标准编制计划。2）调研及起草标准2023年3月份开始,标准起草小组开始收集整理现行国内外相关规范(国标、欧标等)，制定出轨道交通电气布线自动化测试必须满足的技术功能指标。2023年4月，结合布线实际测试经验，形成标准初稿。3)第一次内部评审2023年5月邀请公司内部设计专家、标准研究专家进行了标准的第一次内部评审。4)标准工作组评审2023年8月17日邀请株洲中车时代电气股份有限公司、中车株洲
4、电力机车研究所有限公司、中车株洲电力机车有限公司3个单位13名专家进行工作组会议评审，与会人员对标准的工作组讨论稿逐章逐条进行了细致讨论，对标准内容均达成一致意见，并要求第一起草单位根据讨论意见尽快对工作组讨论稿进行完善，于2023年8月31日前反馈给标委会秘书处，各起草单位确认后广泛发送征求意见。(四)主起草人及其工作XXX三、标准编制原则及标准主要内容的依据(一)编制原则1)标准格式统一、规范，符合GB/T1.1-2009要求。2)标准内容符合统一性、协调性、适用性、一致性、规范性规则要求。3)标准技术内容安全可靠、科学先进、节能环保、经济适用、成熟稳定。4)标准实施后有利于提高产品质量、
5、保证运输安全，符合轨道交通行业发展需求。(二)标准主要内容的依据本标准主要参考的相关标准有：1) GB/T20626.1特殊环境条件高原电工电子产品第1部分：通用技术要求国家标准2) GB/T345712017轨道交通机车车辆布线规则3) GB311.12012绝缘配合第1部分：定义、原则和规则(IEC60071T：2006,MOD)4) GB2900.12008电工术语基本术语5) GB2900.191994电工术语高电压试验技术和绝缘配合6) GB/T3048.122007电线电缆电性能试验方法第12部分：局部放电试验(IEC60885-3：1988,MOD)7) GB/T16927.12

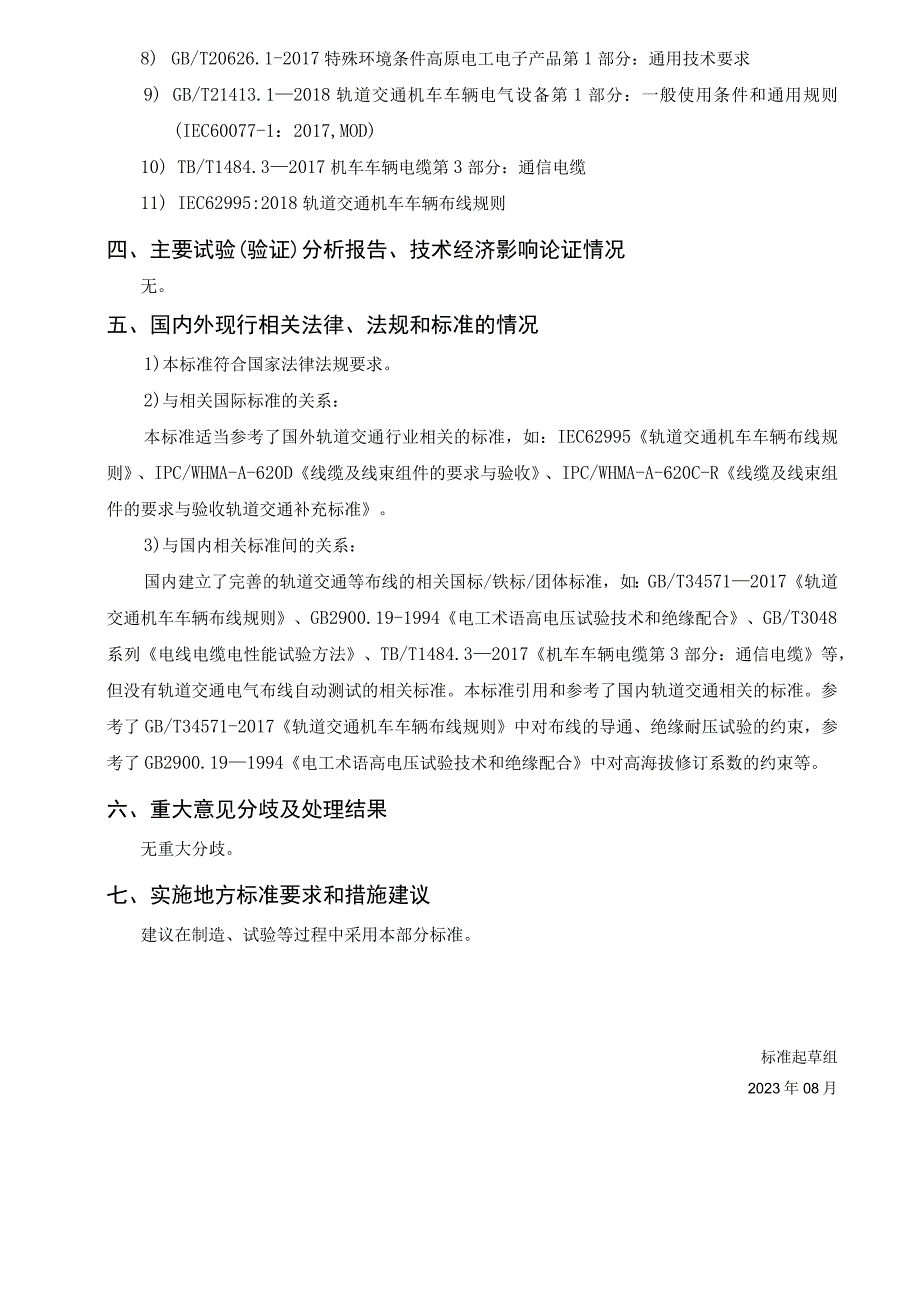

6、011高电压试验技术第1部分:一般定义及试验要求(IEC60060T：2010,MOD)8) GB/T20626.1-2017特殊环境条件高原电工电子产品第1部分：通用技术要求9) GB/T21413.12018轨道交通机车车辆电气设备第1部分：一般使用条件和通用规则(IEC60077-1：2017,MOD)10) TB/T1484.32017机车车辆电缆第3部分：通信电缆11) IEC62995:2018轨道交通机车车辆布线规则四、主要试验(验证)分析报告、技术经济影响论证情况无。五、国内外现行相关法律、法规和标准的情况1)本标准符合国家法律法规要求。2)与相关国际标准的关系：本标准适当参考
7、了国外轨道交通行业相关的标准，如：IEC62995轨道交通机车车辆布线规则、IPC/WHMA-A-620D线缆及线束组件的要求与验收、IPC/WHMA-A-620C-R线缆及线束组件的要求与验收轨道交通补充标准。3)与国内相关标准间的关系：国内建立了完善的轨道交通等布线的相关国标/铁标/团体标准，如：GB/T345712017轨道交通机车车辆布线规则、GB2900.19-1994电工术语高电压试验技术和绝缘配合、GB/T3048系列电线电缆电性能试验方法、TB/T1484.32017机车车辆电缆第3部分：通信电缆等，但没有轨道交通电气布线自动测试的相关标准。本标准引用和参考了国内轨道交通相关的标准。参考了GB/T34571-2017轨道交通机车车辆布线规则中对布线的导通、绝缘耐压试验的约束，参考了GB2900.191994电工术语高电压试验技术和绝缘配合中对高海拔修订系数的约束等。六、重大意见分歧及处理结果无重大分歧。七、实施地方标准要求和措施建议建议在制造、试验等过程中采用本部分标准。标准起草组2023年08月
