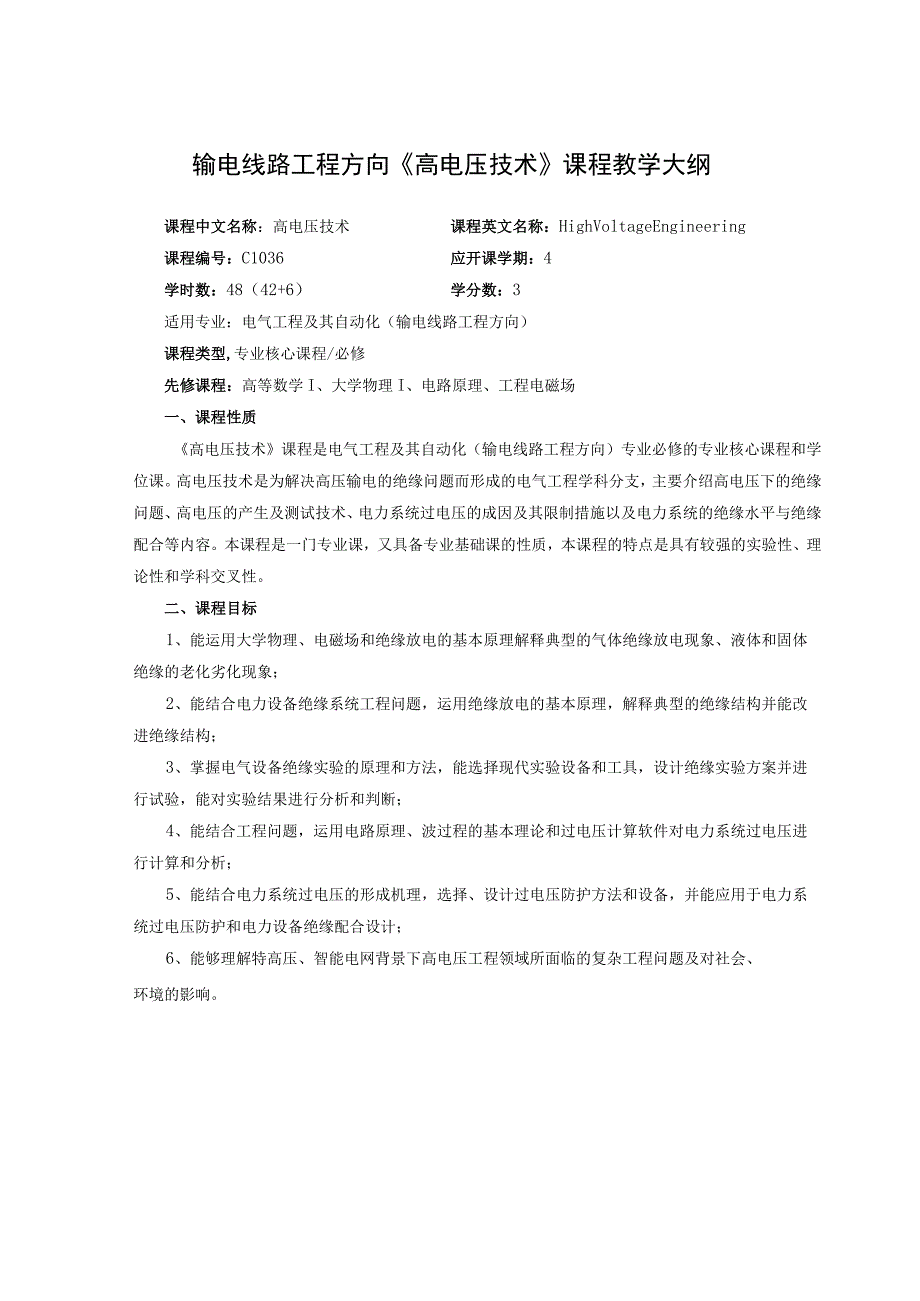

1、输电线路工程方向高电压技术课程教学大纲课程中文名称：高电压技术课程英文名称：HighVoltageEngineering课程编号：C1036应开课学期：4学时数：48（42+6）学分数：3适用专业：电气工程及其自动化（输电线路工程方向）课程类型,专业核心课程/必修先修课程：高等数学I、大学物理I、电路原理、工程电磁场一、课程性质高电压技术课程是电气工程及其自动化（输电线路工程方向）专业必修的专业核心课程和学位课。高电压技术是为解决高压输电的绝缘问题而形成的电气工程学科分支，主要介绍高电压下的绝缘问题、高电压的产生及测试技术、电力系统过电压的成因及其限制措施以及电力系统的绝缘水平与绝缘配合等内容
2、。本课程是一门专业课，又具备专业基础课的性质，本课程的特点是具有较强的实验性、理论性和学科交叉性。二、课程目标1、能运用大学物理、电磁场和绝缘放电的基本原理解释典型的气体绝缘放电现象、液体和固体绝缘的老化劣化现象；2、能结合电力设备绝缘系统工程问题，运用绝缘放电的基本原理，解释典型的绝缘结构并能改进绝缘结构；3、掌握电气设备绝缘实验的原理和方法，能选择现代实验设备和工具，设计绝缘实验方案并进行试验，能对实验结果进行分析和判断；4、能结合工程问题，运用电路原理、波过程的基本理论和过电压计算软件对电力系统过电压进行计算和分析；5、能结合电力系统过电压的形成机理，选择、设计过电压防护方法和设备，并能

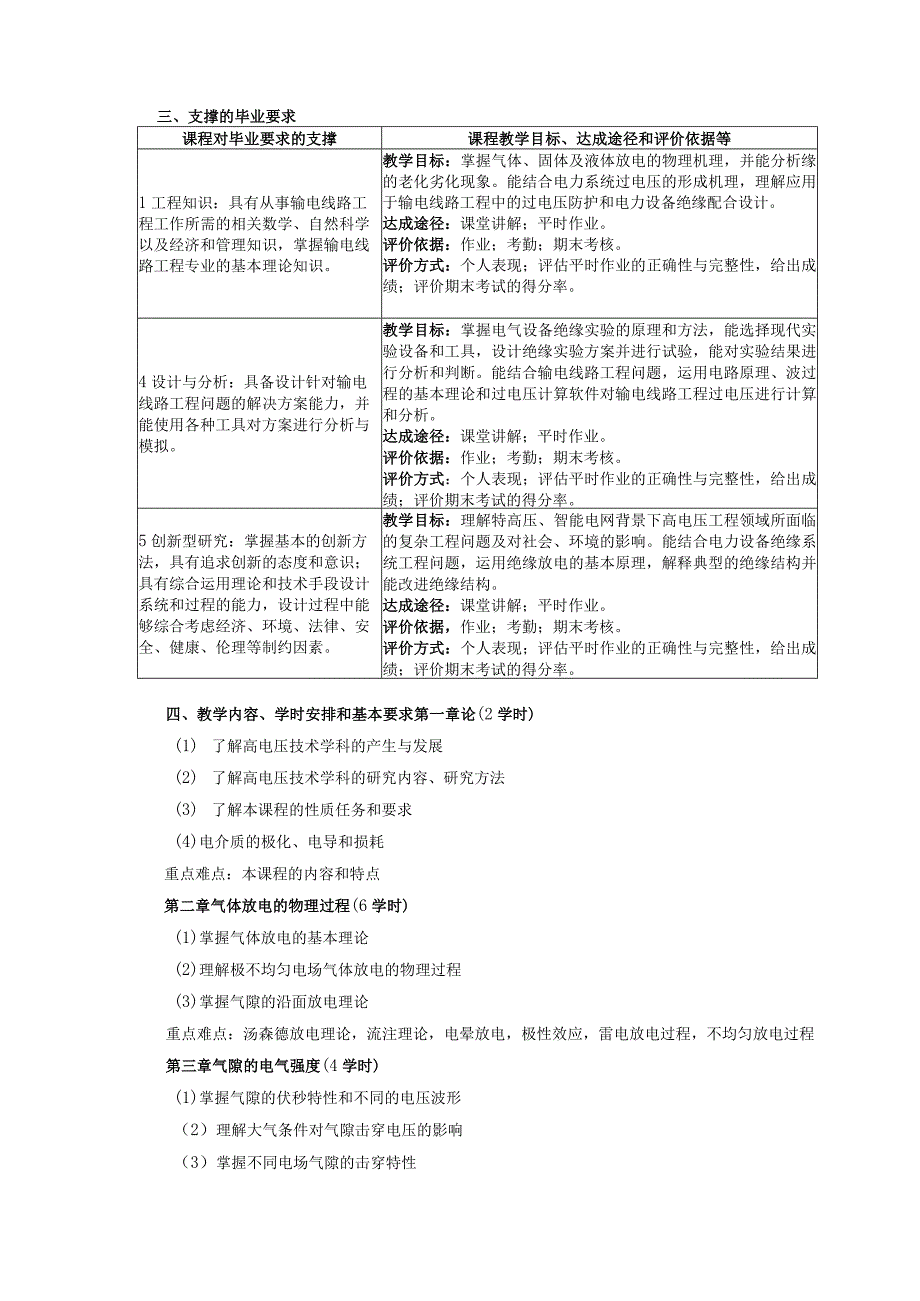

3、应用于电力系统过电压防护和电力设备绝缘配合设计；6、能够理解特高压、智能电网背景下高电压工程领域所面临的复杂工程问题及对社会、环境的影响。三、支撑的毕业要求课程对毕业要求的支撑课程教学目标、达成途径和评价依据等1工程知识：具有从事输电线路工程工作所需的相关数学、自然科学以及经济和管理知识，掌握输电线路工程专业的基本理论知识。教学目标：掌握气体、固体及液体放电的物理机理，并能分析缘的老化劣化现象。能结合电力系统过电压的形成机理，理解应用于输电线路工程中的过电压防护和电力设备绝缘配合设计。达成途径：课堂讲解；平时作业。评价依据：作业；考勤；期末考核。评价方式：个人表现；评估平时作业的正确性与完整性
4、，给出成绩；评价期末考试的得分率。4设计与分析：具备设计针对输电线路工程问题的解决方案能力，并能使用各种工具对方案进行分析与模拟。教学目标：掌握电气设备绝缘实验的原理和方法，能选择现代实验设备和工具，设计绝缘实验方案并进行试验，能对实验结果进行分析和判断。能结合输电线路工程问题，运用电路原理、波过程的基本理论和过电压计算软件对输电线路工程过电压进行计算和分析。达成途径：课堂讲解；平时作业。评价依据：作业；考勤；期末考核。评价方式：个人表现；评估平时作业的正确性与完整性，给出成绩；评价期末考试的得分率。5创新型研究：掌握基本的创新方法，具有追求创新的态度和意识；具有综合运用理论和技术手段设计系统
5、和过程的能力，设计过程中能够综合考虑经济、环境、法律、安全、健康、伦理等制约因素。教学目标：理解特高压、智能电网背景下高电压工程领域所面临的复杂工程问题及对社会、环境的影响。能结合电力设备绝缘系统工程问题，运用绝缘放电的基本原理，解释典型的绝缘结构并能改进绝缘结构。达成途径：课堂讲解；平时作业。评价依据，作业；考勤；期末考核。评价方式：个人表现；评估平时作业的正确性与完整性，给出成绩；评价期末考试的得分率。四、教学内容、学时安排和基本要求第一章论(2学时)(1) 了解高电压技术学科的产生与发展(2) 了解高电压技术学科的研究内容、研究方法(3) 了解本课程的性质任务和要求(4)电介质的极化、电

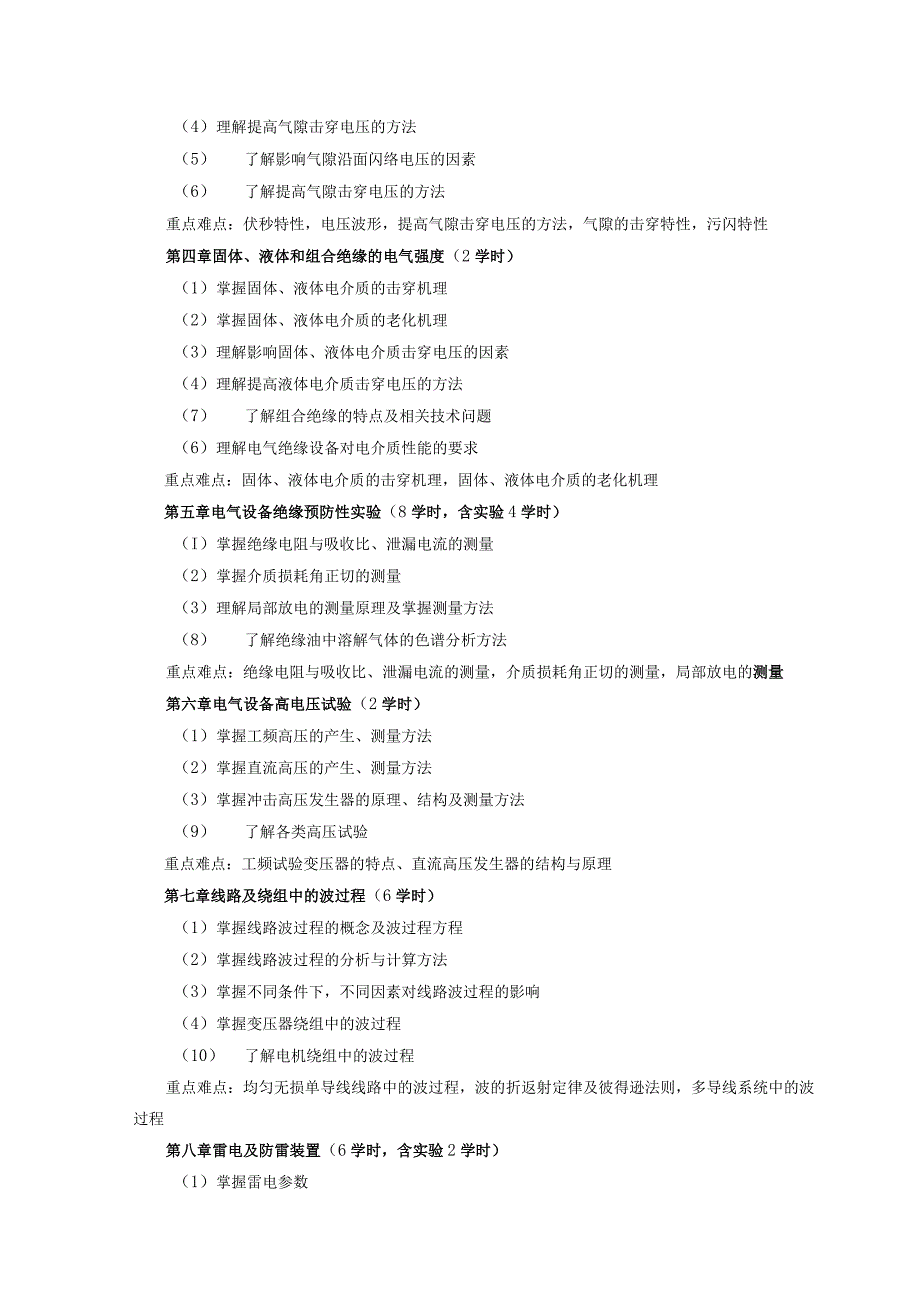

6、导和损耗重点难点：本课程的内容和特点第二章气体放电的物理过程(6学时)(1)掌握气体放电的基本理论(2)理解极不均匀电场气体放电的物理过程(3)掌握气隙的沿面放电理论重点难点：汤森德放电理论，流注理论，电晕放电，极性效应，雷电放电过程，不均匀放电过程第三章气隙的电气强度(4学时)(1)掌握气隙的伏秒特性和不同的电压波形（2）理解大气条件对气隙击穿电压的影响（3）掌握不同电场气隙的击穿特性（4）理解提高气隙击穿电压的方法（5） 了解影响气隙沿面闪络电压的因素（6） 了解提高气隙击穿电压的方法重点难点：伏秒特性，电压波形，提高气隙击穿电压的方法，气隙的击穿特性，污闪特性第四章固体、液体和组合绝缘的
7、电气强度（2学时）（1）掌握固体、液体电介质的击穿机理（2）掌握固体、液体电介质的老化机理（3）理解影响固体、液体电介质击穿电压的因素（4）理解提高液体电介质击穿电压的方法（7） 了解组合绝缘的特点及相关技术问题（6）理解电气绝缘设备对电介质性能的要求重点难点：固体、液体电介质的击穿机理，固体、液体电介质的老化机理第五章电气设备绝缘预防性实验（8学时，含实验4学时）（I）掌握绝缘电阻与吸收比、泄漏电流的测量（2）掌握介质损耗角正切的测量（3）理解局部放电的测量原理及掌握测量方法（8） 了解绝缘油中溶解气体的色谱分析方法重点难点：绝缘电阻与吸收比、泄漏电流的测量，介质损耗角正切的测量，局部放电的
8、测量第六章电气设备高电压试验（2学时）（1）掌握工频高压的产生、测量方法（2）掌握直流高压的产生、测量方法（3）掌握冲击高压发生器的原理、结构及测量方法（9） 了解各类高压试验重点难点：工频试验变压器的特点、直流高压发生器的结构与原理第七章线路及绕组中的波过程（6学时）（1）掌握线路波过程的概念及波过程方程（2）掌握线路波过程的分析与计算方法（3）掌握不同条件下，不同因素对线路波过程的影响（4）掌握变压器绕组中的波过程（10） 了解电机绕组中的波过程重点难点：均匀无损单导线线路中的波过程，波的折返射定律及彼得逊法则，多导线系统中的波过程第八章雷电及防雷装置（6学时，含实验2学时）（1）掌握雷电
9、参数（2）掌握避雷针、避雷线的雷击保护原理（3）掌握避雷器的类型、结构及原理（4）掌握接地的概念、类型及防雷接地的特点，了解接地电阻的计算重点难点：雷电参数，避雷器、接地第九章电力系统的防雷保护（6学时）（1）掌握输电线路雷击过电压计算、防雷性能指标计算（2）掌握输电线路防雷措施（3）理解变电所发电厂直击雷保护方法（4）理解变电所避雷器的防雷保护原理，掌握避雷器的保护距离计算（5）掌握变电站进线段保护原理、方法（6）掌握变压器的防雷保护方法重点难点：输电线路的防雷性能指标，输电线路防雷措施，变电所入侵雷电波保护第十章电力系统的内部过电压（4学时）（I）掌握电力系统内部过电压的基本概念（2）掌握
10、工频过电压相关概念、产生的原因及限制措施（3）理解谐振过电压相关概念、产生的原因（4）掌握操作过电压相关概念、种类、产生的原因及限制措施重点难点：电力系统内部过电压的分类，各类操作过电压产生的机理、限制措施，铁磁谐振过电压第十一章电力系统的绝缘配合（2学时）（1）掌握绝缘配合的概念和原则（2）理解绝缘配合的方法（3）理解电气设备绝缘水平的确定方法（4） 了解架空线路绝缘水平的确定方法重点难点：绝缘配合的概念、方法，电气设备绝缘水平的确定方法五、课程的其它教学环节序号教学环节教学内容学时数1课程实验避雷器的泄漏电流测量22课程实验电流互感器介质损耗因素测量23课程实验接地电阻测量24课外作业由学
11、生课外独立确定06平时作业1、气体放电理论及气隙的电气强度2、液体、固体电介质的电气强度3、电气设备绝缘试验4、线路波过程分析与计算5、电力系统防雷保护分析与计算6、电力系统内部过电压分析与计算0六、i由学方法与手段本课程教学主要采用讲授、多媒体教学、课程实验、课程作业、案例教学、研究式教学等教学方法与手段。七、推荐教材和教学参考资源教材：1 .沈其工.高电压技术（4版）.北京：中国电力出版社，2012参考书：2 .赵智大.高电压技术（3版）.北京：中国电力出版社，20133 .施围.高电压工程基础（2版）.北京：高等教育出版社，20084 .梁曦东.高电压工程.北京：清华大学出版社，2003教学参考资源：本课程已在XX大学“BBBB”平台上建设成为在线开放课程，网址为：八、课程考核内容及方式平时成绩占15%（综合平时作业、课堂提问讨论成绩和考勤情况确定）,实验成绩占15%,期末考试成绩占70%。
