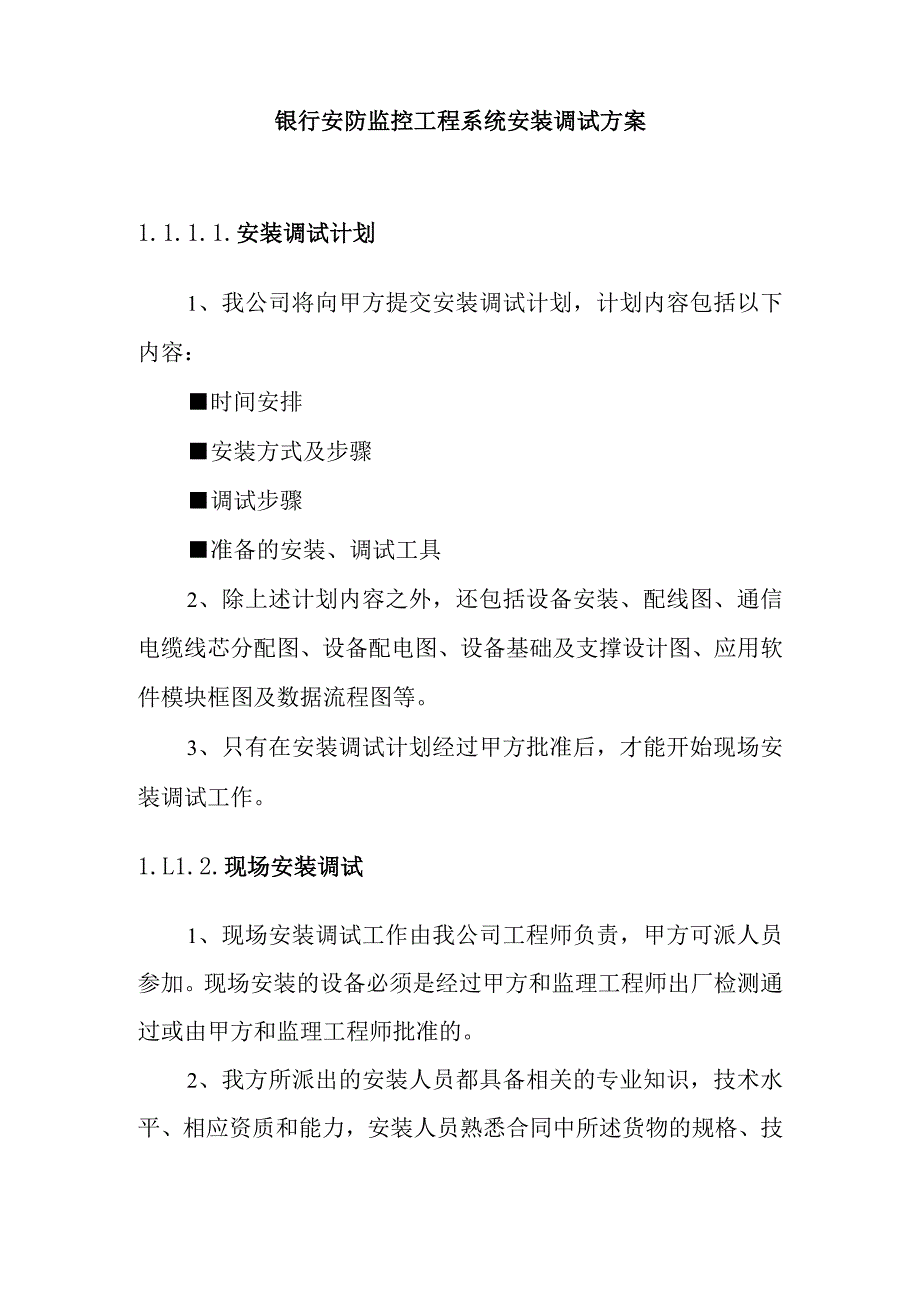

1、银行安防监控工程系统安装调试方案1.1.1.1.安装调试计划1、我公司将向甲方提交安装调试计划，计划内容包括以下内容：时间安排安装方式及步骤调试步骤准备的安装、调试工具2、除上述计划内容之外，还包括设备安装、配线图、通信电缆线芯分配图、设备配电图、设备基础及支撑设计图、应用软件模块框图及数据流程图等。3、只有在安装调试计划经过甲方批准后，才能开始现场安装调试工作。1.L1.2.现场安装调试1、现场安装调试工作由我公司工程师负责，甲方可派人员参加。现场安装的设备必须是经过甲方和监理工程师出厂检测通过或由甲方和监理工程师批准的。2、我方所派出的安装人员都具备相关的专业知识，技术水平、相应资质和能力

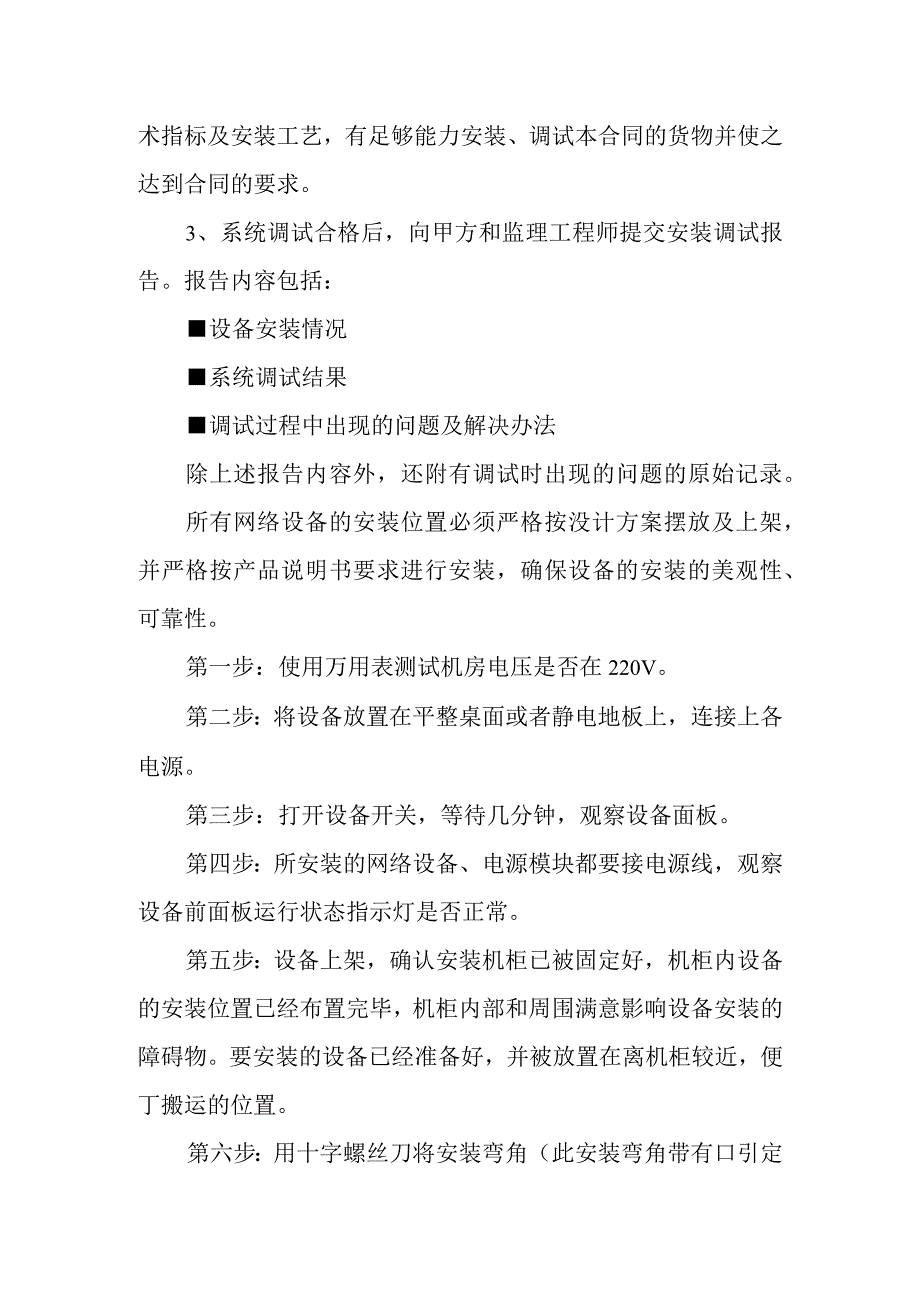

2、，安装人员熟悉合同中所述货物的规格、技术指标及安装工艺，有足够能力安装、调试本合同的货物并使之达到合同的要求。3、系统调试合格后，向甲方和监理工程师提交安装调试报告。报告内容包括：设备安装情况系统调试结果调试过程中出现的问题及解决办法除上述报告内容外，还附有调试时出现的问题的原始记录。所有网络设备的安装位置必须严格按没计方案摆放及上架，并严格按产品说明书要求进行安装，确保设备的安装的美观性、可靠性。第一步：使用万用表测试机房电压是否在220V。第二步：将设备放置在平整桌面或者静电地板上，连接上各电源。第三步：打开设备开关，等待几分钟，观察设备面板。第四步：所安装的网络设备、电源模块都要接电源线

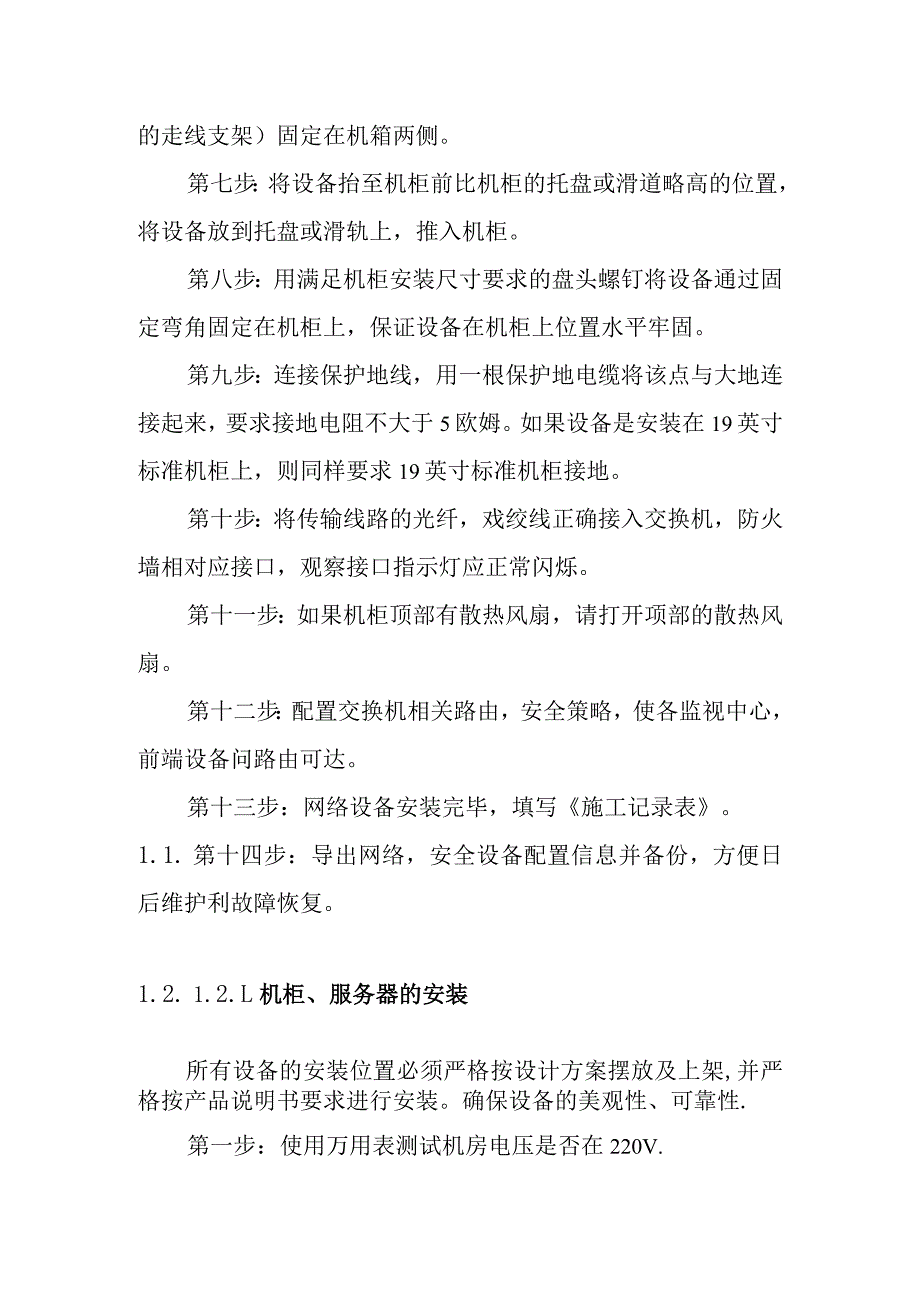

3、，观察设备前面板运行状态指示灯是否正常。第五步：设备上架，确认安装机柜已被固定好，机柜内设备的安装位置已经布置完毕，机柜内部和周围满意影响设备安装的障碍物。要安装的设备已经准备好，并被放置在离机柜较近，便丁搬运的位置。第六步：用十字螺丝刀将安装弯角（此安装弯角带有口引定的走线支架）固定在机箱两侧。第七步：将设备抬至机柜前比机柜的托盘或滑道略高的位置，将设备放到托盘或滑轨上，推入机柜。第八步：用满足机柜安装尺寸要求的盘头螺钉将设备通过固定弯角固定在机柜上，保证设备在机柜上位置水平牢固。第九步：连接保护地线，用一根保护地电缆将该点与大地连接起来，要求接地电阻不大于5欧姆。如果设备是安装在19英寸标
4、准机柜上，则同样要求19英寸标准机柜接地。第十步：将传输线路的光纤，戏绞线正确接入交换机，防火墙相对应接口，观察接口指示灯应正常闪烁。第十一步：如果机柜顶部有散热风扇，请打开项部的散热风扇。第十二步：配置交换机相关路由，安全策略，使各监视中心，前端设备问路由可达。第十三步：网络设备安装完毕，填写施工记录表。1.1. 第十四步：导出网络，安全设备配置信息并备份，方便日后维护利故障恢复。1.2. 1.2.L机柜、服务器的安装所有设备的安装位置必须严格按设计方案摆放及上架,并严格按产品说明书要求进行安装。确保设备的美观性、可靠性.第一步：使用万用表测试机房电压是否在220V.第二步：将设备放置在平整
5、桌面或者静电地板上，连接设备电源。第三步：打开设备开关，等待几分钟，观察设备面板。第四步：所安装的设备电源模块都要接电源线，观察是否安全设备前面板PUN灯为绿色且ALRAM灯不亮。第五步：设备上架，确认安装机柜已被固定好，机柜内设备的安装已经布置完毕，机柜内部和周围没有影响设备安装的障碍物。要安装的设备已经准备好，并被放置在离机柜较近，便于搬运的位置第六步：用十字螺丝刀安装服务器滑道、托盘第七步：将设备抬至机柜前比机柜的托盘或滑道略高的位置，将设备放到托盘或滑轨上，推入机柜第八步：用满足机柜安装尺寸要求的盘头螺丝钉将设备通过固定弯角固定在机柜上，保证设备在机柜上位置水平并牢固第九步：连接保护地
6、线，用一根保护地线缆将该点与大地连接起来，要求接地电阻不大于5欧姆。如果设备是安装在19英寸标准机柜上，则同样要求19英寸标准机柜接地。第十步：如果机柜顶部有散热风扇，请打开顶部的散热风扇。第十一步：配置服务器IP地址，安装操作系统和相关服务软件。第十二部：安全设备安装完毕，填写施工记录表第十三步：对主要服务器的各项配置参数和文件进行备份，方便日后系统维护和故障恢复。附：施工记录表项目名称安装地点设备安装位置设备名称安装位置（J/X）是否固定（/X）中心机房配线间办公室备注客户方（签字）：检查人（签字）：年月日年月口LI.1.2.2.网络设备的安装调试服务器、存储及备份系统配置。根据IP地址分
7、配表配置服务器IP地址，网关等网络参数。配置数据库相关连接IP地址，通过端口等参数，使数据库与系统与应用程序间能正常相互通讯配置数据库与操作系统连接，在数据库中根据应用建立监控平台，系统相关数据库和数据表在服务器上安装监控平台，系统相关配套服务软件，对外提供服务实现系统应用功能。1.2.1. 2.3.控制台和管理计算机的安装一、安装指导：1 .首先根据操作台整体摆放位置大致确定每个单元所处的方位进行摆放；2 .按照“先中间，后两边，先后面，后前面”的原则进行台面板的安装；3 .将后支架分别从机箱主体上拆下，按已配好的镶孔位置用十字口螺钉与后台面板连接好。4 .将已连接好后台面板的支架按原安装位
8、置用外六方螺钉固定在机箱主体上，注意不要将螺钉紧死；5 .以中间单元为准，分别将两边的单元向中间靠拢，同时调整整体直线位置。注意：在调整和并拢过程中要移动单元主体，不要推拉台面板，更不要使台面板相接触部位产生硬性磕碰，以免造成不可修复的损伤。6 .待调整到满意位置后，将台面板调平并用配套的专用连接件将其连接并固定好，待拧紧各紧固螺钉后再将封边皮条封好，至此，后台面板安装完毕。7 .将前支架按各自位置分别与后支架及机箱连接并固定好。8 .前台面板的安装同样遵循先中间的原则，将中间的台面板首先固定在前支架上。9 .再将任意一端的台面板封好封边条后固定在支架上；10 .延台面板前边缘将封边条全部封好
9、后，将最后一块台面板调平，连接，固定。至此安装工作结束。11 .一旦安装工作结束，操作台整体就不可再移动，否则将产生不良后果。二、注意事项：12 在连接后支架时，须将后台面板翻过来，此时应在台面板下垫上柔软物品，以防硬物珞伤台面。13 在安装前支架时，与机箱连接的螺钉先不要紧死，待安装完前台面板后再加固各螺钉。14 安装封边皮条时，要用橡皮锤轻轻敲打入槽，不要用力过猛，同时也不要用力拉拽封边皮条，拐角处可适当加力，必要时可切除部分丁字条。冬季要用吹风机加热协助安装。15 安装连接件时，须在台面板底部相应位置钻一个6mm,D=15mm的半孔，用来拉紧台面板，注意此孔千万不要打透！16 安装工作进
10、行时，台面板要轻拿轻防，切忌推拉、磕碰，以防损伤台面；17 各单元机箱一定要垫平,否则不仅台面板找平困难,而且连机箱门及滑动托盘也很难正常工作；18 机箱主体门蹭底盘时，可将门摘下，在下门轴处垫上23个M5垫圈即可;19 机箱内侧进风口处装有防尘海棉，视工作环境一般半年左右清扫一次。1.1.1.2.4.防雷、接地及静电防护装置的安装1、明敷接地线的安装要求：(a)明敷位置不应防碍设备的拆卸与抢修，且便于检查。(b)接地线应牢固地固定在支持件上，支持件间的距离在水平直线部分一般为05-1.5m,垂直部分为L5-311b转弯部分为0.3-0.5mo(C)接地线应按水平或垂直敷设，亦可于建筑物倾斜结
11、构平行敷设。(d)接地线沿建筑物墙壁水平敷设时，离地面距离宜为250-300mmo(e)接地线与建筑物墙壁间的间隙宜为10T52、接地线与接地体，接地线与接地线的连接均应采用搭接焊，其搭接长度应必须符合下列规定：(a)扁钢为其宽应的2倍(且至少3个棱边焊接)(b)圆钢为其直径的6倍(C)圆钢与扁钢连接时，其长应为圆钢直径的6倍。(d)扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。3、设备接地可以利用自然接地体，如与大地有可靠连接的建、构筑物的金属结构，金属井管等，设备接地线可利用配电装置的外壳电梯竖井，起重机升降机的轨道和构件、运输皮带的钢梁，电除尘器的构架和配线的钢管等接地体接地。4、接地线接于设备外壳以及可移动的金属构架等上面时，应以螺栓可靠连接。在有震动的地方采用螺栓连接时，应加设弹簧垫圈等防震措施。5、接地网的接地电阻要求不大于1欧。
