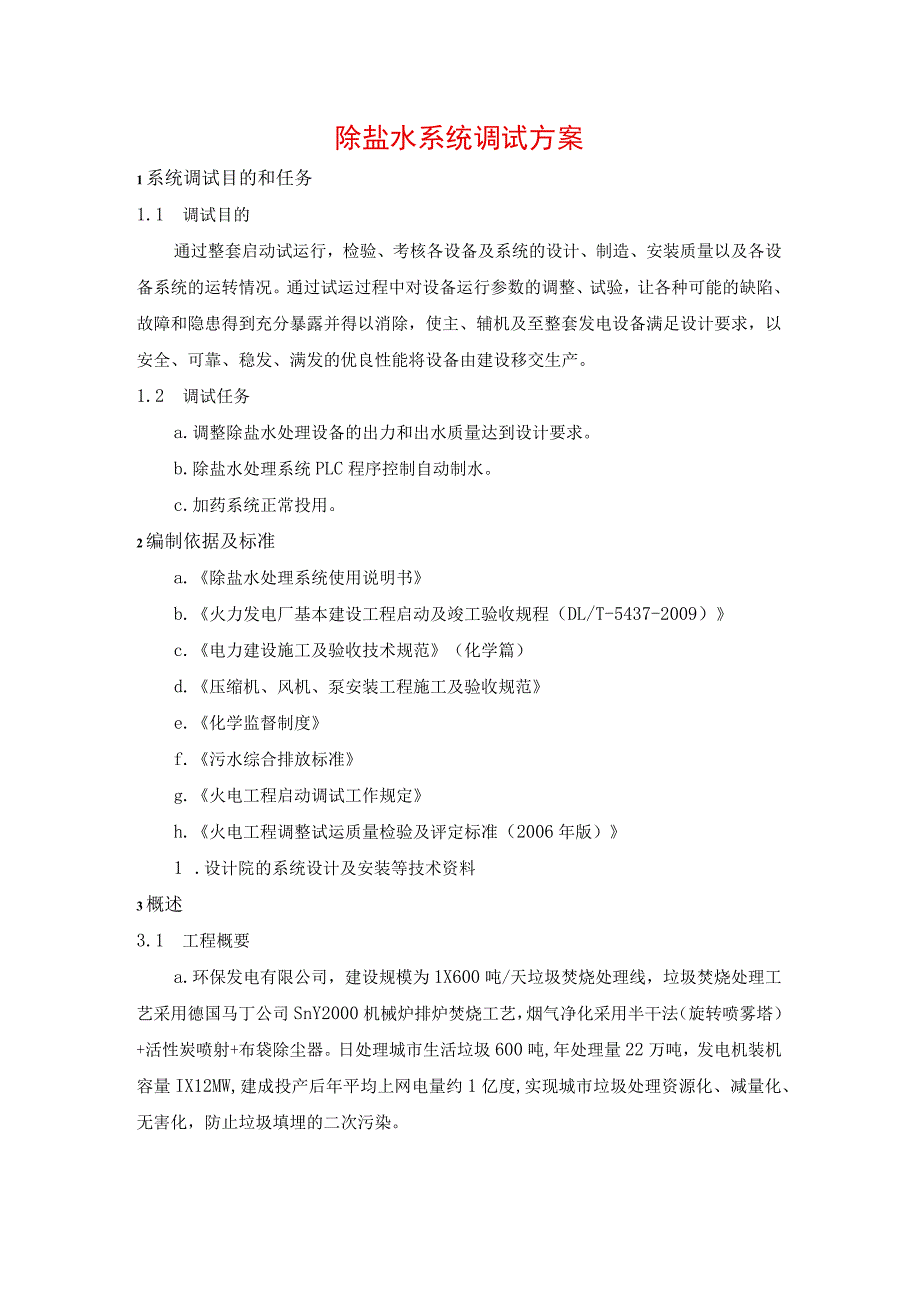

1、除盐水系统调试方案1系统调试目的和任务1.1 调试目的通过整套启动试运行，检验、考核各设备及系统的设计、制造、安装质量以及各设备系统的运转情况。通过试运过程中对设备运行参数的调整、试验，让各种可能的缺陷、故障和隐患得到充分暴露并得以消除，使主、辅机及至整套发电设备满足设计要求，以安全、可靠、稳发、满发的优良性能将设备由建设移交生产。1.2 调试任务a.调整除盐水处理设备的出力和出水质量达到设计要求。b.除盐水处理系统PLC程序控制自动制水。c.加药系统正常投用。2编制依据及标准a.除盐水处理系统使用说明书b.火力发电厂基本建设工程启动及竣工验收规程（DL/T-5437-2009）c.电力建设施
2、工及验收技术规范（化学篇）d.压缩机、风机、泵安装工程施工及验收规范e.化学监督制度f.污水综合排放标准g.火电工程启动调试工作规定h.火电工程调整试运质量检验及评定标准（2006年版）1 .设计院的系统设计及安装等技术资料3概述3.1 工程概要a.环保发电有限公司，建设规模为1X600吨/天垃圾焚烧处理线，垃圾焚烧处理工艺采用德国马丁公司SnY2000机械炉排炉焚烧工艺，烟气净化采用半干法（旋转喷雾塔）+活性炭喷射+布袋除尘器。日处理城市生活垃圾600吨,年处理量22万吨，发电机装机容量IX12MW,建成投产后年平均上网电量约1亿度,实现城市垃圾处理资源化、减量化、无害化，防止垃圾填埋的二次

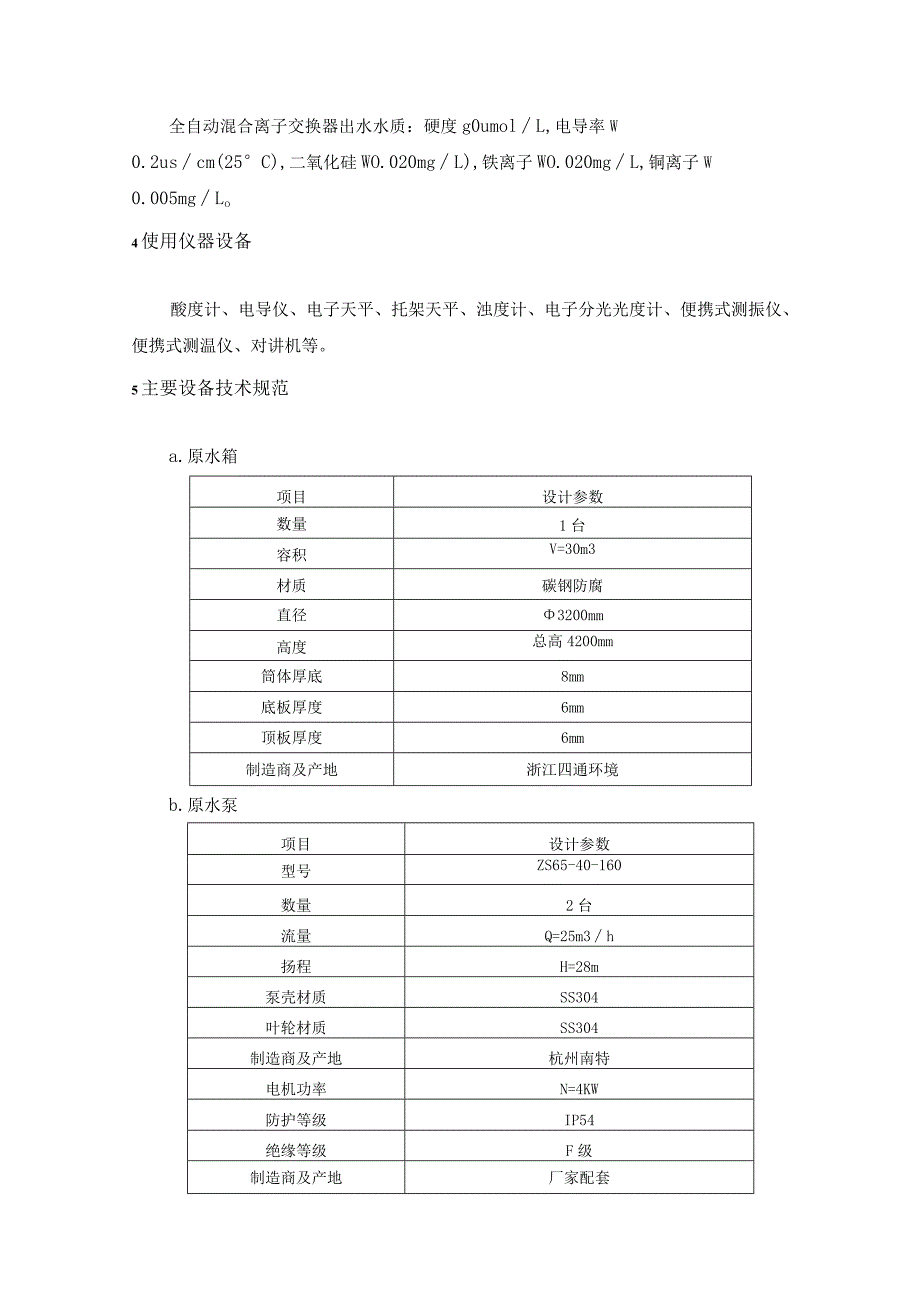

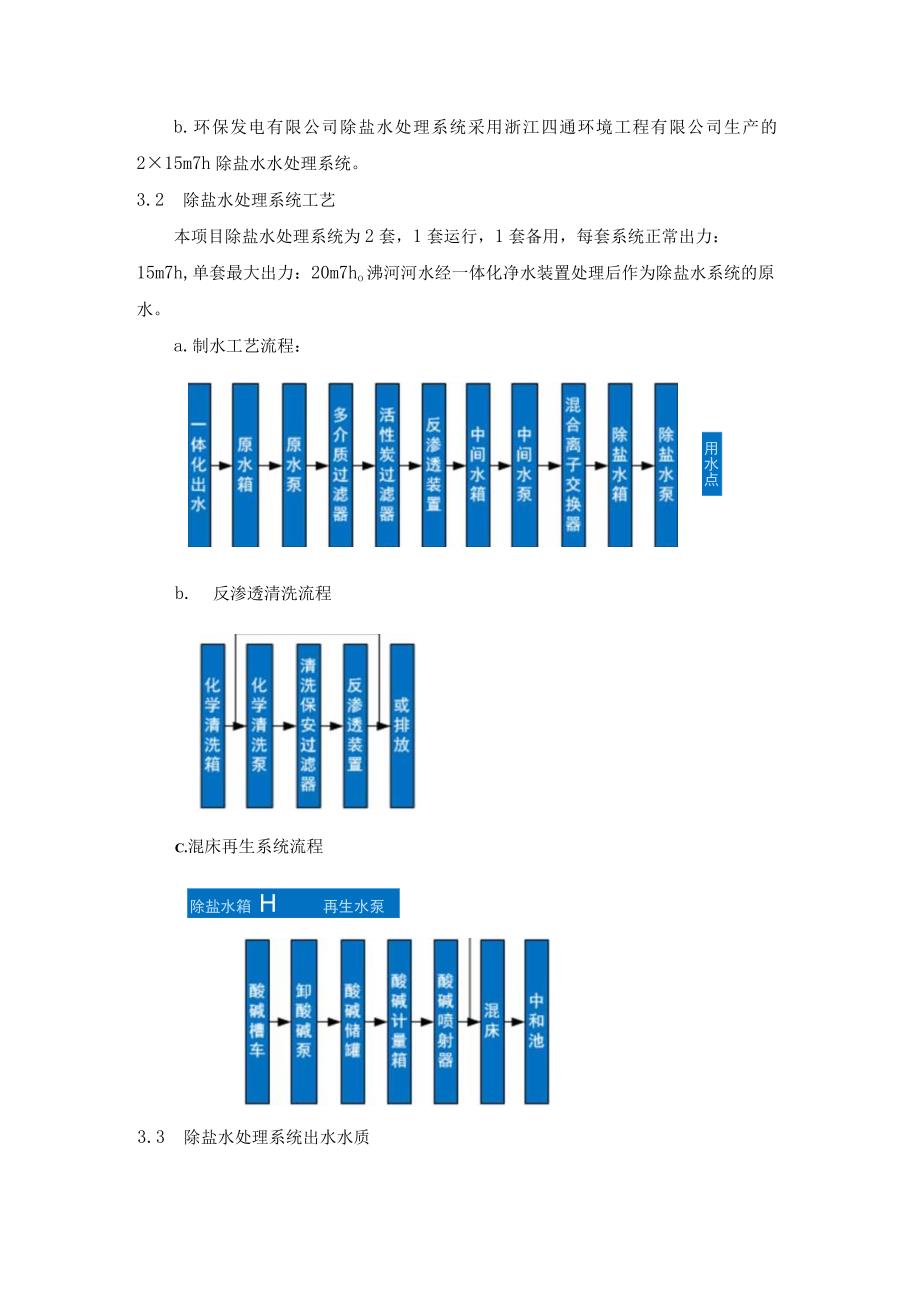

3、污染。b.环保发电有限公司除盐水处理系统采用浙江四通环境工程有限公司生产的215m7h除盐水水处理系统。3.2 除盐水处理系统工艺本项目除盐水处理系统为2套，1套运行，1套备用，每套系统正常出力：15m7h,单套最大出力：20m7ho沸河河水经一体化净水装置处理后作为除盐水系统的原水。a.制水工艺流程：用水点b.反渗透清洗流程C.混床再生系统流程除盐水箱 H再生水泵3.3 除盐水处理系统出水水质全自动混合离子交换器出水水质：硬度g0umolL,电导率W0.2uscm(25C),二氧化硅WO.020mgL),铁离子WO.020mgL,铜离子W0.005mgLo4使用仪器设备酸度计、电导仪、电子天
4、平、托架天平、浊度计、电子分光光度计、便携式测振仪、便携式测温仪、对讲机等。5主要设备技术规范a.原水箱项目设计参数数量1台容积V=30m3材质碳钢防腐直径3200mm高度总高4200mm筒体厚底8mm底板厚度6mm顶板厚度6mm制造商及产地浙江四通环境b.原水泵项目设计参数型号ZS65-40-160数量2台流量Q=25m3h扬程H=28m泵壳材质SS304叶轮材质SS304制造商及产地杭州南特电机功率N=4KW防护等级IP54绝缘等级F级制造商及产地厂家配套c.絮凝剂加药装置项目设计参数加药箱数量1台容积100L本体材质PE配套搅拌器1台,材质SS304制造商及产地浙江四通计量泵型号P056
5、型式电磁隔膜泵数量2台流量3.8Ih出口压力1.OMpa泵头材质PVC电机功率22W制造商及产地美国米顿罗d.多介质过滤器项目设计参数数量2台直径1800mm直段高度/总高度1800mm3200mm筒体厚度6mm封头厚度8mm材质Q235A衬胶衬胶层数2层衬胶厚度/胶层硫化方式5mm蒸汽硫化单台产水量正常20m3h最大27m3h设计压力/试验压力0.6Mpa0.75Mpa设计滤速8mh石英砂层高800mm无烟煤层高400mm制造商及产地浙江四通环境接口法兰公称直径公称压力进水口DN65出水口DN65反洗进水口DN80反洗排水口DN80正洗排水口DN65进压缩空气口DN32排气口DX32e.活性
6、炭过滤器项目设计参数数量2台直径1600mm直段高度/总高度1600mm3150mm筒体厚度6mm封头厚度8mm材质Q235衬胶衬胶层数2层衬胶厚度/胶层硫化方式5mm蒸汽硫化单台产水量正常20m3h最大27m3h设计压力/试验压力0.6Mpa0.75Mpa设计滤速10mh活性炭层高100Omm制造商及产地浙江四通环境接口法兰公称直径公称压力进水口DN65出水口DN65反洗进水口DN80反洗排水口DN80正洗排水口DN65进压缩空气口无排气口DN32f.反洗水泵项目设计参数型号ZS80-65-125数量1台流量Q=80m3h扬程H=21m泵壳材质SS304叶轮材质SS304制造商及产地杭州南特
7、电机功率N=7.5KW防护等级IP54绝缘等级F级制造商及产地厂家配套g.阻垢剂加药装置项目设计参数加药箱数量1台容积100L本体材质PE制造商及产地1台，材质SS304计量泵浙江四通型号P056型式电磁隔膜泵数量2台流量3.8Lh出口压力1.OMpa泵头材质PVC电机功率22W制造商及产地美国米顿罗h.保安过滤器项目设计参数数量2台规格500mm滤元数量27支滤元规格5Mm滤元材质PP设计压力0.6Mpa设备本体材质SS304接口法兰公称直径公称压力进水接口DN65出水接口DN65排污口DN25排气口DN15制造商及产地浙江四通i.高压泵项目设计参数型号CR20-14型式多级离心泵数量2台流
8、量Q=20m3h扬程H=160m泵壳材质SS304叶轮材质SS304制造商及产地丹麦格兰富电机功率N=15KW防护等级IP54绝缘等级F级制造商及产地厂家配套j.RO膜组件项目设计参数数量2套设备出力Q=15m3h排列方式2:1机架1台，碳钢防腐膜元件型式卷式型号BW30-365脱盐率97%回收率75%材料聚酰胺复合膜膜元件数量18支/套项目设计参数制造商及产地美国陶氏配套压力容器规格8英寸6芯装数量3支/套壳体材质FRP高压连接管道材料SS304低压连接管道材料UPVC制造商及产地Roytonk.清洗水箱项目设计参数数量1台容积lm3直径1080mm高度1390mm材质PE接口法兰公称直径公
9、称压进液接口DN65出液接口DN65清洗水接口DN65排污接口DN65制造商及产地宁波德顺1.清洗泵项目设计参数型号ZS50-32-200数量1台流量Q=20m3h扬程H=35m泵壳材质SS304叶轮材质SS304制造商及产地杭州南特电机功率N=4KW防护等级IP54绝缘等级F级制造商及产地厂家配套m.清洗保安过滤器项目设计参数数量1台规格400mm滤兀数量15支滤元材质PP过滤精度5l设计压力0.6Mpa设备本体材质SS304接口法兰公称直径公称压进水接口DN50出水接口DN50排污口DN25排气口DN15制造商及产地浙江四通n.浓水箱项目设计参数数量1台容积V=15m3材质碳钢防腐直径24
10、00mm高度3600mm筒体厚底5mm底板厚度6mm顶板厚度6mm制造商及产地浙江四通o.中间水箱项目设计参数数量1台容积V=15m3材质碳钢防腐直径2400m高度3600mm筒体厚度5mm底板厚度6mm顶板厚度6mm制造商及产地浙江四通P.中间水泵项目设计参数型号ZS50-32-200数量2台流量Q-15m3h扬程H=30m泵壳材质SS304叶轮材质SS304制造商及产地杭州南特电机功率N=3KW防护等级IP54绝缘等级F级制造商及产地厂家配套q.混合离子交换器项目设计参数数量2台直径800mm直段高度/总高度3000mm3800mm封头厚度6mm筒体厚度5mm设计产水量15m3h最大产水量
11、20m3h设计流速30m/h最大流速40m/h设计压力/试验压力0.6Mpa0.75Mpa设计温度5-50oC正常出力压差0.05Mpa项目设计参数最大出力压差0.IOMpa阳树脂5OOmm阴树脂100Omm材质碳钢衬胶衬胶层数2层衬胶厚度/胶层硫化方式5mm蒸汽硫化进水配水装置型式十字穿孔管材质!Crl8Ni9Ti下部排水装置型式多孔板石英砂垫层多孔板规格/材质钢衬胶排水帽规格/数量/材质54个ABS材质中部排水装置型式母支管式材质316L进碱装置型式母支管式材质316L人孔数量2个规格DN450设备窥视孔数量3个规格300*120mm视镜材质有机玻璃视镜厚度12mm接口法兰公称直径公称压进水口DN50出水口DN50正洗排水口DN50反洗进水口DN50反洗排水口DN50项目设计参数中部排水口DN50排气口DN25进气口DN25进酸液口DN25进碱液口DN25制造商及产地浙江四通r.树脂捕捉器项目设计参数数量2台设备内径/厚度219mm4.5mm设备总高度700mm进水口公称直径/压力DN50l.OMpa出水口公称直径/压力DN50l.OMpa树脂排出口公称直径/压力DN251.OMpa材质碳钢衬胶衬胶层数2层衬胶厚度/胶层硫化方式5mm蒸汽硫化正常/最大出力压差0.05Mpa0.IMpa滤元型式袋式滤元材质不锈钢滤元缝隙0.20mm制造商及产地
