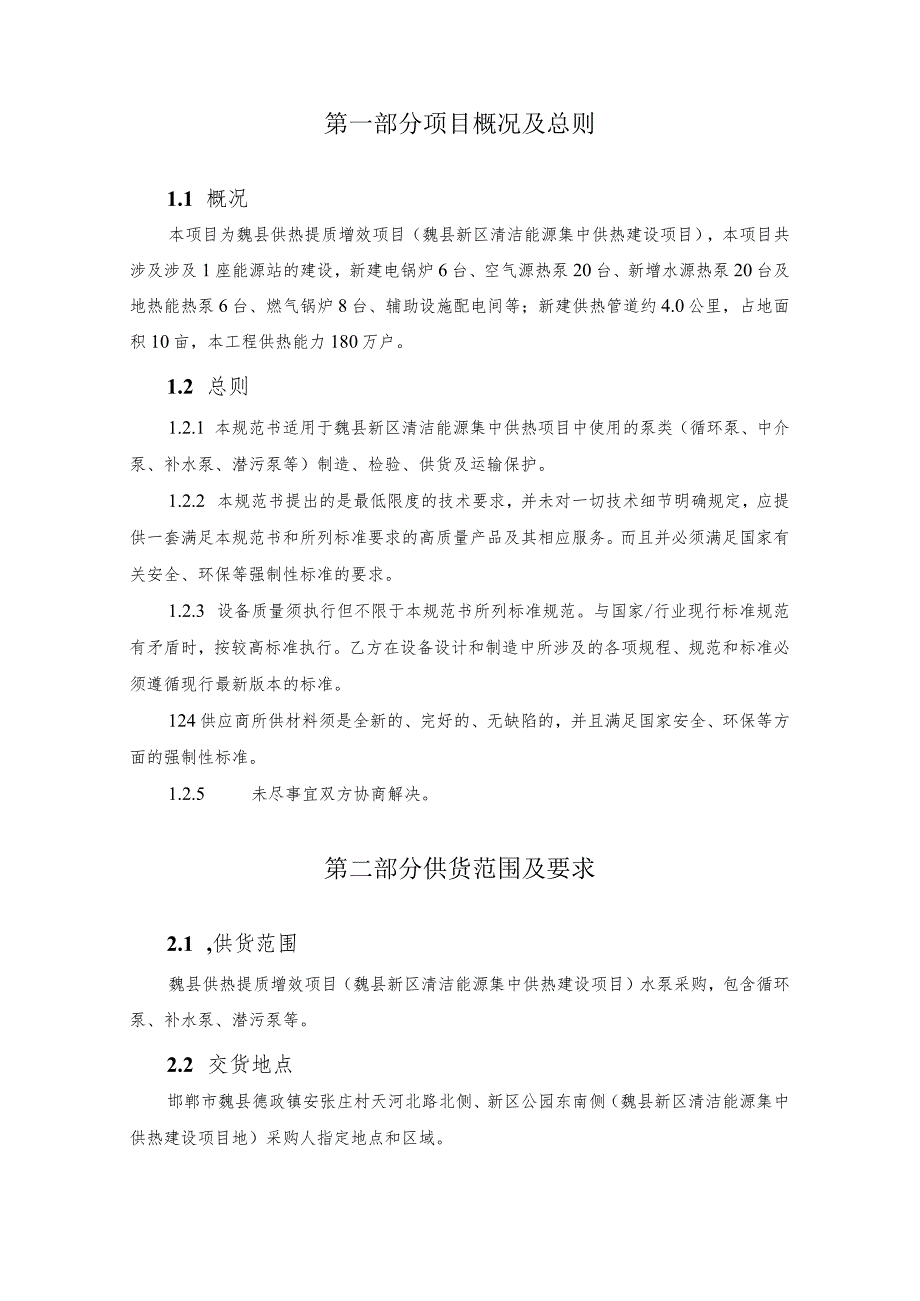

1、魏县供热提质增效项目（魏县新区清洁能源集中供热建设项目）技术规格书编制：审核：审批：中煤建筑安装工程集团有限公司魏县分公司2023年9月25日目录第一部分项目概况及总则2第二部分供货范围及要求2第三部分技术要求3第四部分质量保障10第五部分技术资料11第六部分备品备件11第一部分项目概况及总则1.1 概况本项目为魏县供热提质增效项目（魏县新区清洁能源集中供热建设项目），本项目共涉及涉及1座能源站的建设，新建电锅炉6台、空气源热泵20台、新增水源热泵20台及地热能热泵6台、燃气锅炉8台、辅助设施配电间等；新建供热管道约4.0公里，占地面积10亩，本工程供热能力180万户。1.2 总则1.2.1
2、本规范书适用于魏县新区清洁能源集中供热项目中使用的泵类（循环泵、中介泵、补水泵、潜污泵等）制造、检验、供货及运输保护。1.2.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节明确规定，应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。而且并必须满足国家有关安全、环保等强制性标准的要求。1.2.3 设备质量须执行但不限于本规范书所列标准规范。与国家/行业现行标准规范有矛盾时，按较高标准执行。乙方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的标准。124供应商所供材料须是全新的、完好的、无缺陷的，并且满足国家安全、环保等方面的强制性标准。1.2.5 未尽
3、事宜双方协商解决。第二部分供货范围及要求2.1 ,供货范围魏县供热提质增效项目（魏县新区清洁能源集中供热建设项目）水泵采购，包含循环泵、补水泵、潜污泵等。2.2 交货地点邯郸市魏县德政镇安张庄村天河北路北侧、新区公园东南侧（魏县新区清洁能源集中供热建设项目地）采购人指定地点和区域。第三部分技术要求（一）水泵1.1 标准及规范设备所涉及的产品标准、规范，工程标准、验收标准、规范等完全满足国家的条例及规范，包括但不仅限于此。离心泵、混流泵、轴流泵和旋涡泵试验方法GB/T3216-2019离心泵技术条件GB/T5656-1994离心泵、混流泵、轴流泵汽蚀余量GB/T13006-91离心泵效率GB/T
4、13007-91管道式离心泵形式及基本参数JB/6878.1-93泵的振动测量与评价方法GB/T10089-89泵的噪声测量及评价方法GB/T10090-89机械密封技术条件JB4127-85电气部分按国家现行有关标准及规范执行。上述技术标准和规范如有不涉及之处或未达到国家最新标准时，供货商应使本次选用设备的材料、零部件符合最新版本的国家标准、规范要求，并提供所采用国家标准的相关技术资料。1.2 参数清单序号名称规格数量单位备注1单级卧式离心泵流量800m3h;扬程30m；功率90kWDN300变频控制3台循环泵2单级卧式离心泵流量800m3h;扬程61m；功率200kWDN300变频控制5台
5、循环泵3单级卧式离心泵流量790m3h;扬程61m；功率185kWDN300变频控制4台循环泵4单级卧式离心泵流量1200m3h;扬程32m；功率160kW口径DN350变频控制8台中介泵5潜污泵流量1334m3h;扬程40m；功率280kW变频控制（配套耦合材质铸铁，含标配导杆、吊链）DN3008台湖水泵6单级立式离心泵流量115th;扬尘34m,功率15kw变频控制2台末端补水泵7单级立式离心泵流量25th;扬尘20m,功率15kw变频控制2台中介补水1.3技术要求1、离心泵的技术要求1）乙方应提供技术先进，结构合理、安全、成熟可靠的产品，以保证整个机组运行可靠、高效节能。2）泵在额定运行
6、工况下，使其运行效率处于高效率区，在最大工况下运行时，泵的流量、扬程和效率都予以保证，且没有负偏差值，在额定流量下，总扬程可以在+3%的范围内变化。3）严格按照技术规范中的水泵主要部件的材质配置要求进行设计制造，并附各主要部件的材质检验报告。4）泵的叶轮应进行静平衡和动平衡试验。静平衡精度不低于GB9239中的G6.3级，动平衡精度不低于GB9239或IS01940标准的G2.5级。5）噪声控制标准符合JB/T8098及DL5053中的有关要求。设备满负荷运行时的噪声在距离设备外壳Im处不超过70dB（八）o6）泵壳的设计压力应不小于最高进口压力与泵所能达到的最大压差（考虑流体比重、泵送温度等
7、）之和，最高进口压力若低于大气压时，按大气压计算。7）叶轮应为一整体铸件或整体焊接件。对于某一规格的泵壳，不允许采用最大尺寸的叶轮。通过更换叶轮或采用不同的叶轮水力模型，泵应能在额定流量下至少增加5%的扬程。8）水泵采用干式轴（配304不锈钢轴套）以保证轴不与液体接触。9）轴封采用机械密封，动静环由硬质合金制成，品牌从约翰克兰、博格曼产品。2、离心泵配套电动机技术要求1）电动机选用YE4二级能效电动机，能效标准执行中、小型三相异步电动机能效限定值及能效等级GB18613-2020能效标准。2）电动机应是造型美观、结构紧凑、安装维护方便、应用范围广、技术性能指标高、节能效果显著的产品。3）当电压
8、波动范围为10%时，电机仍能平稳、柔和、轻快、无噪音地工作。4）应有防电晕措施，能有效抑制电晕现象的产生。5）电机采用铜条转子，不得采用铸铝转子。6）泵组电机锻轴采用合金锻钢。7）电机在外部转动惯量与电机转动惯量和反扭矩相同时，能在环境温度和运行温度下连续工作，每小时能起/停6次，并不会对电机产生不利的影响。8）同时还必须满足整个工艺系统运行时要求的启动次数；9）泵类电机设有可靠的接地端子，并有指示接地的明显标志。接地端子的位置与接线盒在同一侧；10）泵类电机的出线端子盒按照功能独立设置，包括主出线端子盒、防潮加热器端子盒等；11）电机维护：电机除轴承按规定的时间间隔添加轴润滑脂，并对电机进行
9、必要的规范检查外，其它部件不需要特殊的维护和保养。12）电动机应当具有足够的标定值，让水泵在它的工作曲线上的任何一点处能进行工作，且能保证电动机不过载。供货商所成套的电机功率应由供货商与水泵制造厂详细计算并共同确定，但必须保证水泵在本标书给定的大流量低扬程工况点（过载临界点）时机组的安全运行。电动机效率一般应不低于93%。13）轴承应采用国际知名品牌（SKF或同等）高质量的终身润滑轴承。轴承额定工作寿命（LIO）应大于IoOoOo小时。3、潜污泵的技术要求1）安装形式：自耦式安装，配套安装导轨和不锈钢提升链。2）潜污泵的电机应是鼠笼式感应电机，3相、380V、50Hz,防护等级IP68,绝缘等
10、级H。电机的配置应保证在H-Q曲线上任一点工作时，都不会出现过载。3）电机应采用专为潜水泵设计，能泵送40。C介质及定子温升不超过80。C的情况下连续运行。电机能连续不间断运行24小时，并且能每小时启动15次。4）潜水泵电动机应是直冷式电机，即电机靠接触周围的介质水进行冷却。5）轴封：采用两个上下双重独立的高质量机械密封系统，可以顺时针或逆时针转动，而不会带来不良后果。机械密封需在油腔内运行，该油腔能以一个稳定的流速对重叠的密封面进行动力式润滑。6）机械密封采用碳化硅或碳化铐材质，介质酸碱度范围为pH60机械密封形式应是两个独立串联的单端面机械密封，材质为碳化硅。机械密封免维护，润滑与被输送液
11、体相隔开，应能抵抗热冲击，并具有良好紧急运行的特点。7）制造厂应保证机械密封的使用寿命不低于30000小时。8）接合表面的密封所有要求水密封的接触面都作机械加工和设置O型环，靠金属加工面之间的接触使O型环受压达到密封的装配，而不需要施加特殊的外力。9）轴承轴承应采用国际知名品牌（SKF或同等）高质量的终身润滑轴承。上轴承应是一单列球轴承。下轴承至少应是一双列角接触球轴承，用于承担径向力和轴向推力。轴承额定工作寿命（LIO）应大于IooOOO小时。10）电缆和电缆密封电缆和电缆密封电机配有控制和动力电缆，具有防拉功能，符合IEC标准并提供足够的长度（具体长度参见上述要求）以接入接线盒且不需要拼接
12、。每根电缆都有一个单独的进口，并进行可靠密封。动力电缆为多芯电缆，每根电缆单独进行密封。电缆外护套是低吸收性的防油氯丁橡胶，机械柔性能承受电缆进线处的压力，并用环氧树脂或其他密封材料在电缆进入电机接线盒处进行二次内密封，防止因电缆破损使污水进入电机导致电机损坏。11）潜水泵保护监控装置潜水泵保监控装置包括油室漏水、绕组过热、干室渗漏、电机室上下轴承过载时发出指示，应该在电机或主轴出现严重损坏前发出有关讯号。a）泄漏传感器在定子室中提供一个探测液体泄漏的传感器，所有讯号都应分别监测并在水泵或电机出现严重损坏前分别发出报警讯号。b）热保护电机的每一项均由常闭型温度传感器保护，三个传感器应串联连接，
13、这些传感器都应在摄氏140时断开，可以与电机过载保护相连接，并接至潜水泵综合保护器。4、水泵所选用材质及零部件最低应满足以下要求:水泵种类位置要求离，7泵泵壳球墨铸铁叶轮铸铁潜污泵泵壳球墨铸铁叶轮304不锈钢5、变频器技术参数（04kV）:电动机功率最终以投标方根据泵进行选择，变频器容量应为电动机功率的1.1倍。高压变频器产品选用国产优质品牌产品。（I）变频装置的技术要求1）应根据水泵的运行特点和与之配套的电动机参数选择合适的变频装置。变频器效率不小于98.5%。2）功率元件、电力电容、冷却风机及其它重要控制元件，采用优质国内产品，说明元器件的参数，使用寿命周期及后期维护或更换的费用情况。3）
14、变频装置输出电压的各种谐波与基波叠加后，在各种工况下幅值不超过额定电压的10%o变频装置输出必须符合IEEE5191992及中国供电部门对电压失真最严格的要求，高于国标GB/T1454993对谐波失真的要求。变频装置对电网反馈的谐波要求必须符合IEEE5191992及中国供电部门对电压失真最严格的要求，并且投标人需提供国家权威部门出具的检验报告。4）变频装置输出波形不会引起电机的谐振，并彻底消除谐波引起的电机发热，转矩脉动小于0.1%。可避免风机喘振现象。变频器可自动跳过共振点（至少3组）。变频装置能自动检测并跳过共振点，并给出提示。5）变频装置对电网电压的波动具有较强的适应能力，在10%电网
15、电压范围内波动时变频装置可以长期满载输出；当0.4kV母线电压下降至额定电压的85%以上时变频装置可连续降额运行。6kV供电系统在瞬时停电10秒内再次来电时能正常自动运行不停机（瞬时停电时间可面板设定），且能自动快速识别并跟踪当前电机转速，恢复正常运行。如果掉电超过设定时限，变频装置自动进入待机状态。6）在输出频率调节范围内及各相负载对称的情况下，输出三相电压的不对称度不超过4%,输出电压波动不超过2%；dv/dt不大于810Vs;投标人变频装置在环境温度满足-1040,电网电压波动在10%内，负载20100%,变频装置稳定运行时，变频装置输出频率的稳定度符合国际标准。在额定输出频率时，频率的稳定度为0.25%。在20100%的负载变化情况内达到或超过0.95的功率因数（无需功率因数补偿装置）。7）变频装置控制器应提供对所使用的移相整流变压器的保护功能，保护的性能符合国家有关标准的规定。变频装置应合理设置自诊
