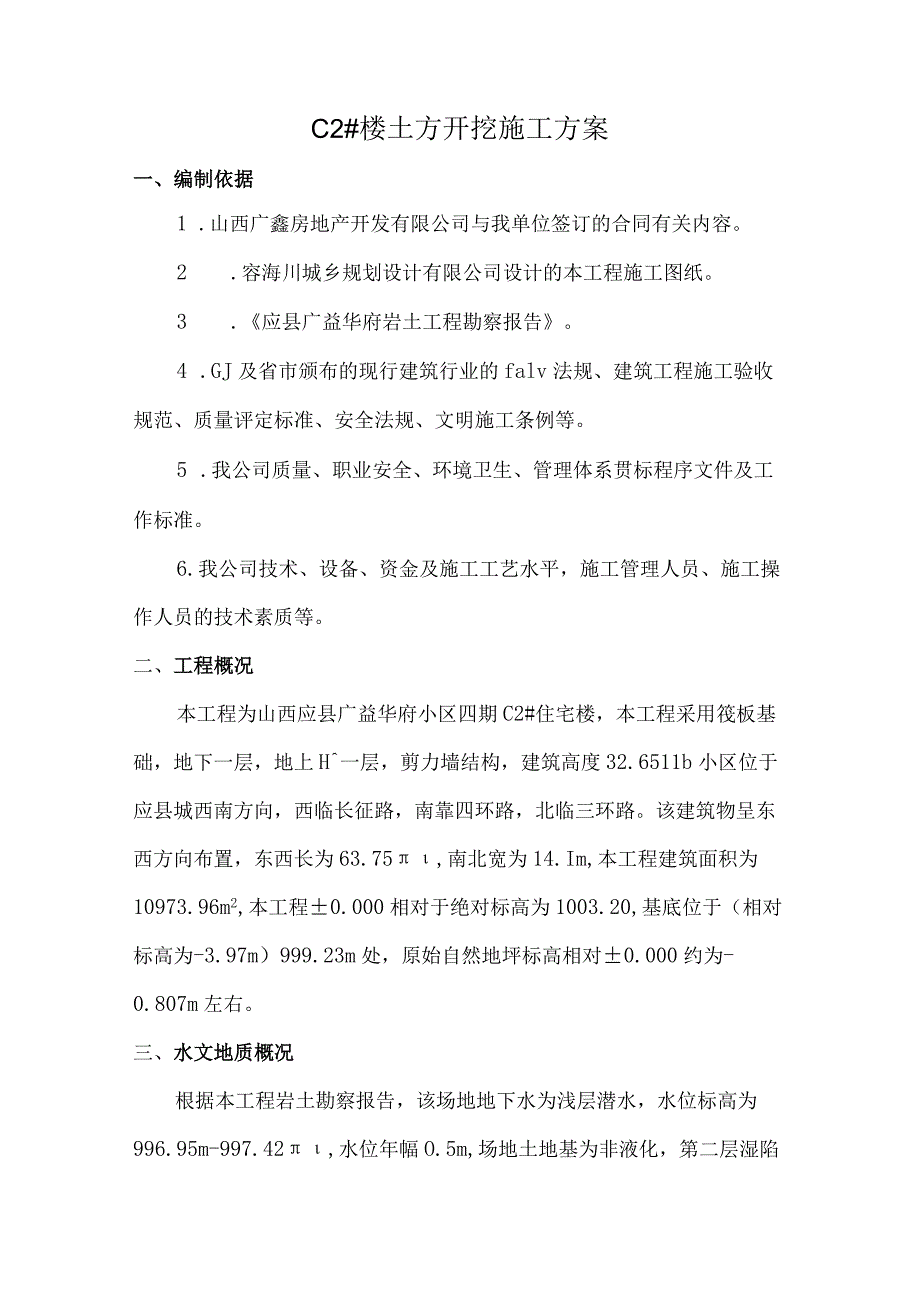

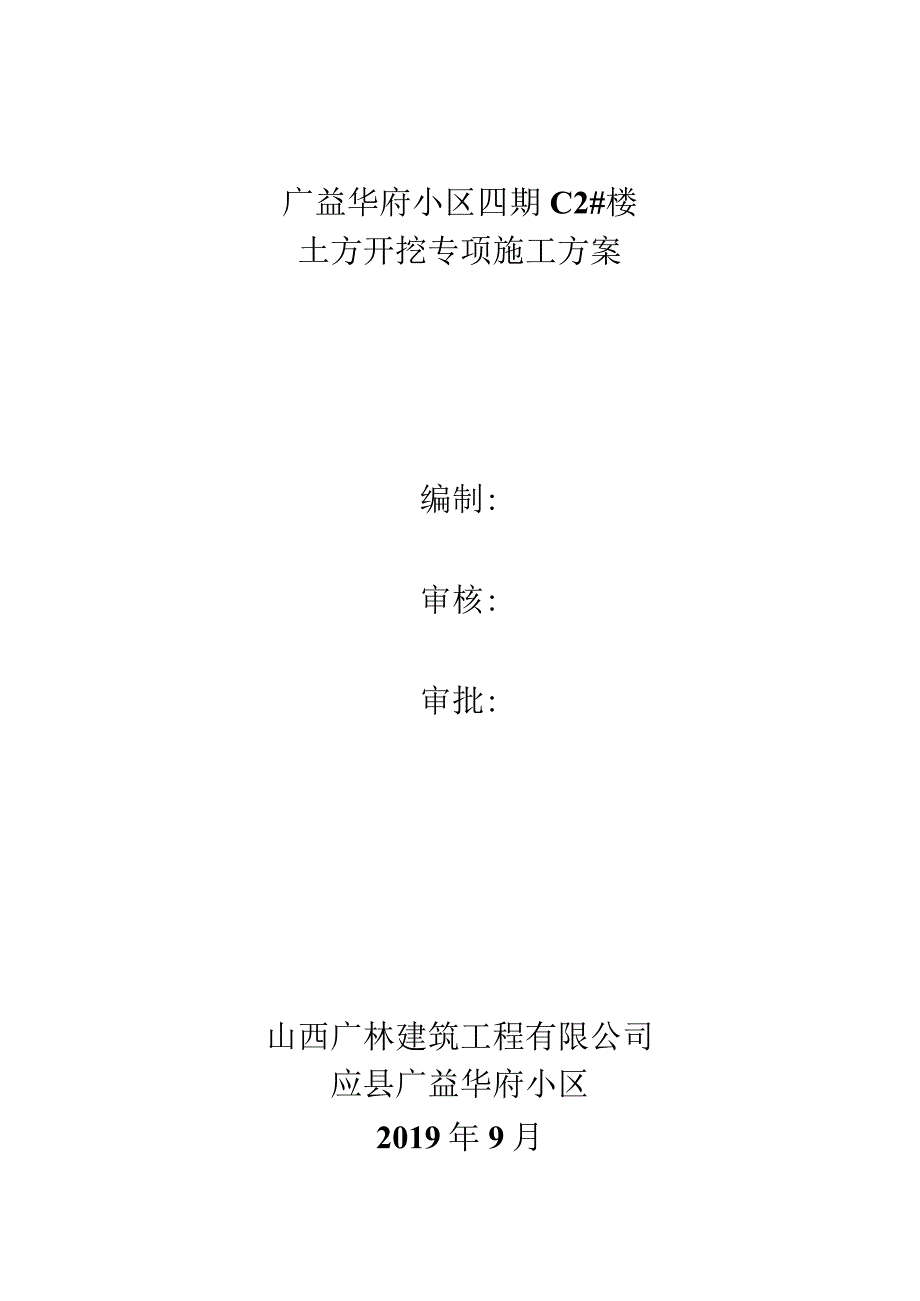

1、广益华府小区四期C2#楼土方开挖专项施工方案编制:审核:审批:山西广林建筑工程有限公司应县广益华府小区2019年9月C2#楼土方开挖施工方案一、编制依据1 .山西广鑫房地产开发有限公司与我单位签订的合同有关内容。2 .容海川城乡规划设计有限公司设计的本工程施工图纸。3 .应县广益华府岩土工程勘察报告。4 .GJ及省市颁布的现行建筑行业的falv法规、建筑工程施工验收规范、质量评定标准、安全法规、文明施工条例等。5 .我公司质量、职业安全、环境卫生、管理体系贯标程序文件及工作标准。6.我公司技术、设备、资金及施工工艺水平，施工管理人员、施工操作人员的技术素质等。二、工程概况本工程为山西应县广益华
2、府小区四期C2#住宅楼，本工程采用筏板基础，地下一层，地上H一层，剪力墙结构，建筑高度32.6511b小区位于应县城西南方向，西临长征路，南靠四环路，北临三环路。该建筑物呈东西方向布置，东西长为63.75,南北宽为14.Im,本工程建筑面积为10973.96m2,本工程0.000相对于绝对标高为1003.20,基底位于（相对标高为-3.97m）999.23m处，原始自然地坪标高相对0.000约为-0.807m左右。三、水文地质概况根据本工程岩土勘察报告，该场地地下水为浅层潜水，水位标高为996.95m-997.42,水位年幅O.5m,场地土地基为非液化，第二层湿陷性粉土已全部挖除，本工程基础持

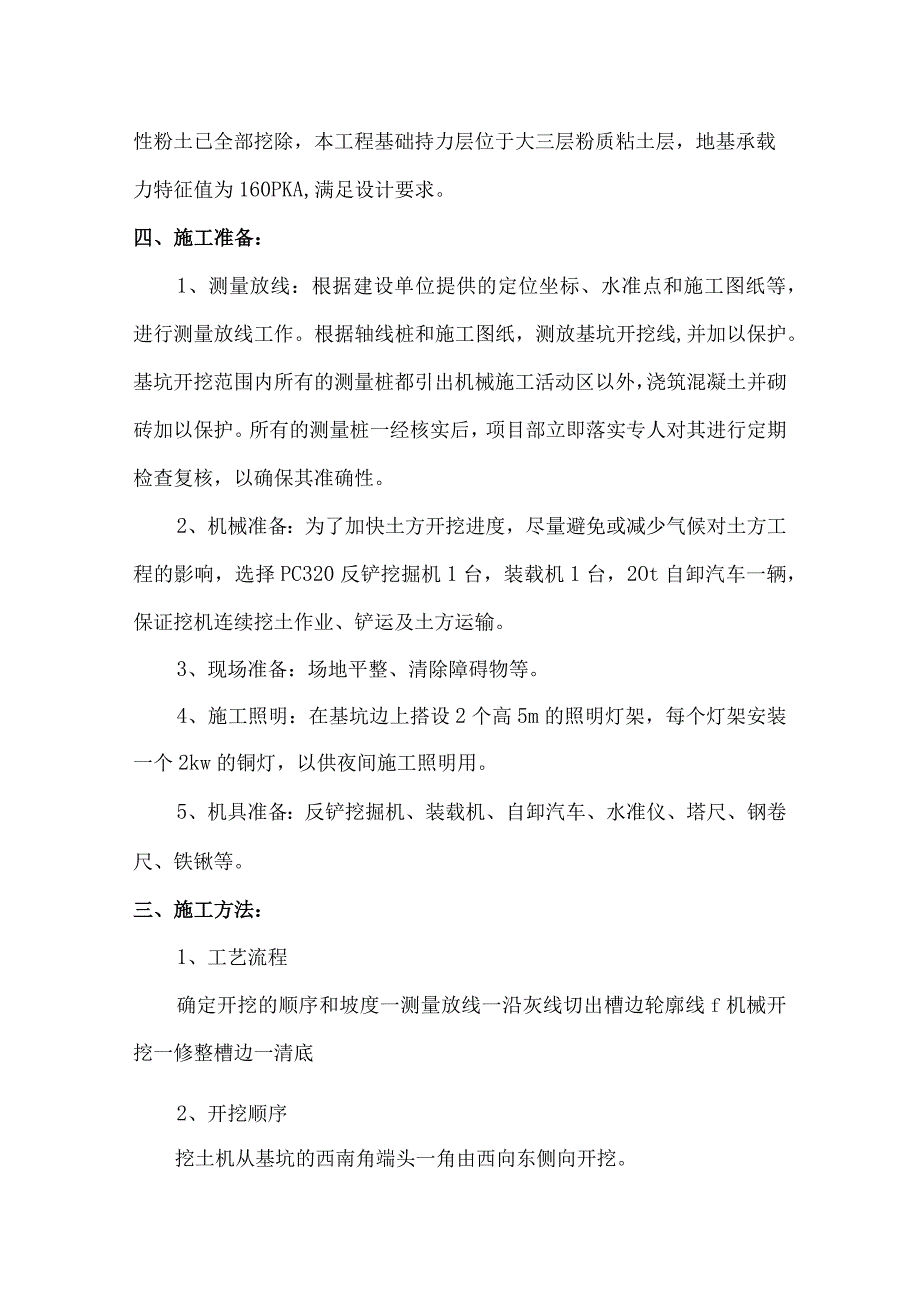

3、力层位于大三层粉质粘土层，地基承载力特征值为160PKA,满足设计要求。四、施工准备：1、测量放线：根据建设单位提供的定位坐标、水准点和施工图纸等，进行测量放线工作。根据轴线桩和施工图纸，测放基坑开挖线,并加以保护。基坑开挖范围内所有的测量桩都引出机械施工活动区以外，浇筑混凝土并砌砖加以保护。所有的测量桩一经核实后，项目部立即落实专人对其进行定期检查复核，以确保其准确性。2、机械准备：为了加快土方开挖进度，尽量避免或减少气候对土方工程的影响，选择PC320反铲挖掘机1台，装载机1台，2Ot自卸汽车一辆，保证挖机连续挖土作业、铲运及土方运输。3、现场准备：场地平整、清除障碍物等。4、施工照明：在
4、基坑边上搭设2个高5m的照明灯架，每个灯架安装一个2kw的铜灯，以供夜间施工照明用。5、机具准备：反铲挖掘机、装载机、自卸汽车、水准仪、塔尺、钢卷尺、铁锹等。三、施工方法：1、工艺流程确定开挖的顺序和坡度一测量放线一沿灰线切出槽边轮廓线f机械开挖一修整槽边一清底2、开挖顺序挖土机从基坑的西南角端头一角由西向东侧向开挖。3、测量放线在基坑开挖之前，基坑的定位桩，需全部经测量核准。根据定位桩作控制点放线，标出开挖边界线，并撒白灰标示。4、机械开挖(1)为了确保基坑土体的稳定，本工程基坑按1：0.25(高：宽)放坡；开挖放坡基坑时，应按规定的坡度边挖边向里收坡，先用机械做出大致的坡度，再按照要求使用
5、坡度尺进行人工刷坡。基底开挖的长、宽以地基处理平面图尺寸为准。在开挖过程中，应随时检查基坑的几何尺寸，发现问题及时纠正。(2)机械开挖时，应配合三名人工进行清底修坡，机械开挖在接近槽底时，测量员用水准仪控制标高，预留30Cm厚土层由人工开挖，以防超挖。(3)基坑开挖完后在基坑上口四周设置挡水土堤，防止雨水流入基坑内。(4)开挖时挖掘机结合装载机，挖出的土堆放在基坑周边，用于垫起基坑周边室外地坪，压路机分层振动碾压密实，每层300mm。最顶层土碾压密实后标高控制在室外散水标高30Onml以下。弃土堆坡脚至基坑上口边缘的距离不小于3m。以免引起地面堆载超荷引起土体位移。(5)在开挖过程中，应随时检
6、查坑壁和边坡的状态。开挖的基坑边坡土体一旦出现裂缝，应立即修整边坡坡度。5、修边和清底(1)由两端轴线桩位拉通线，用尼龙丝或细铁丝等检查距基坑边的尺寸，对其边壁进行修整。(2)开挖过程中，应严格控制开挖尺寸和基底标高，测量工应用水准仪随时控制标高，避免基底超挖。基坑底经人工清理铲平后，应进行质量检查验收。发现问题及时处理。6、临边防护为保证施工期间文明施工、现场施工及人员的安全，在基坑上口线100Omm处沿四周用钢管搭设1.5米高安全防护栏杆,立杆间距1.5米，并用油漆做出突出标记，外挂密目安全网，夜间设警示灯。7、基土钎探(1)待基土挖至基坑地基处理换填层底标高，表面经平整，轴线及基槽长、宽
7、尺寸均符合要求后，应尽快进行基土钎探。(2)基底钎探孔采用梅花形布置，间距1.5m。按钎探孔位置平面布置图放线，在孔位上洒上白灰点。(3)本工程采用机械打钎，钎杆每打入土层30Cnl时，记录一次锤击数，钎探深度2.5%(4)打完的钎孔，经过质量检查人员和有关工长检查孔深与记录无误后，用机红砖盖住探孔口并编号。(5)整理记录：按钎孔顺序编号，将锤击数填入统一表格内。字迹要清楚，再经过打钎人员和技术员签字后归档。8、钎探完成并检查合格后，甲方应尽快约请勘测、设计、监理及施工单位等部门共同到工地进行验槽，符合要求后方可进行灌砂。灌砂时，每填入30Cm左右用钢筋棒捣实一次。灌砂完后进入下道工序的施工，
8、并及时填写地基验槽记录和汇签盖章。9、注意事项(1)开挖过程中，应严格控制开挖尺寸和基底标高，测量工应用水准仪随时控制标高，避免基底超挖。(2)土方开挖时要注意保护定位桩、轴线桩、水平控制桩等。(3)开挖过程中如遇到土质与原设计有异常情况时应及时反馈。(4)设专人对基坑壁进行观测，发现问题及时处理。(5)挖土期间，还应在坑边设置挡水土堤防止雨水灌槽。(6)基槽上口500mm处设1.5m高钢管护栏，并用油漆做出突出标记，外挂密目安全网，夜间设警示灯。四、质量标准：土方开挖工程质量检验标准(mm)项序项目允许偏差或允许值(mm)检验方法柱基基坑V基槽挖方场地平整管沟地(路)面基层人工机械主控项目1
9、标高-503050-50-50水准仪2长度、宽度(由设计中心线向两边量)+200-50+300-100+500-150+100经纬仪、钢尺量3边坡边坡符合设计要月后或规范日规定观察或用坡度尺检查般项目1表面平整度2020502020用2m靠尺和楔开塞尺检查2基底土性基底土性符合设计要求或地质勘察报告观察检查或土样分析五、质量保证措施(1)严格按照设计方案精心施工，相关人员跟班作业，确保每道工序符合设计要求。(2)对每一个施工环节严格把关，进行全面质量管理，由专人对每道工序的施工质量进行监督检查。(3)按要求由测量人员放出基坑开挖边线，边坡采用机械开挖,然后进行人工修整，经专人检查合格后进入下道
10、工序。(4)施工前应提前做好防雨准备工作，遇雨天应停止施工，对雨后复工须认真检查边坡情况，决定是否有必要采取措施，才能继续施工。(5)控制好坑底标高，严格按施工放线进行挖掘，防止出现超挖，已挖好的基坑应及时清边平底。(6)基坑开挖后，应尽量减少对基土的扰动，在基底标高以上预留30Omm土层，用人工进行开挖。六、安全生产文明保证措施：(1)进入现场必须遵守安全生产六大纪律。(2)施工期间严格遵守安全操作规程。(3)挖土前对挖土施工进行技术交底。(4)边坡上口做好钢管防护，并设置警示灯，防止发生坠伤。(5)建立健全各种安全管理规章制度，对违章作业者要视情节轻重给予处罚。(6)认真贯彻执行安全生产责
11、任制和各项安全规章制度，将安全制度落实到每个班组、职工。(7)各种机械设备要有专人操作，持证上岗，并定期检查，做好设备的维修保养。(8)进入施工现场人员必须佩戴安全帽，严格禁止与施工无关人员进入现场。(9)基坑开挖前，必须摸清基坑下的管线排列和地质情况，以利考虑开挖过程中的意外应急措施。挖土中若发现管道、电缆及其它地下障碍物应及时报告，不得擅自处理。(10)每日或雨后必须检查土壁及支撑稳定情况，在确保安全的情况下继续工作。(U)机械挖土，启动前应检查离合器等，经空车试运转正常后再开始作业。(12)机械操作中进铲不应过深，提升不应过猛。(13)开挖出的土方，要严格按要求堆放到指定地点，弃土堆坡脚
12、至基坑上口边缘的距离不小于3m。，以免引起地面堆载超荷引起土体位移。(15)机械不得在输电线路下工作，在输电线路一侧工作，不论在任何情况下，机械的任何部位与架空输电线路的最近距离应符合安全操作规程要求。(16)机械应停在坚实的地基上，不得将挖土机履带与挖空的基坑平行2米停、驶。(17)配合挖机的清坡、清底工人，不准在机械回转半径下工作。(18)基坑四周必须做好钢管防护，要设置临时上下施工梯子。(19)施工现场用电采用三相五线制，用电设备采用三级配电,二级漏电保护，所有机电设备要做好接零保护，传动部位要设安全防护网。(20)工程严格按照当地相关施工管理条例指导施工，必须具备严密的防扰、防噪、防尘等环保措施。(21)为使工程施工中的噪音降到最低限度，在选择施工设备上使用磨合好、噪音低的施工设备。(22)在现场内出土口处，设放轮胎清理设施，并接设水管，用水管清洗后才能出现场。(23)在上马路的大门口和大路拐弯处随时清扫。为防止尘土飞扬，派专人在施工前准备好水管，接通水源，经常洒水。(24)提前做好环保环卫部门工作，与相关部门联系协调
