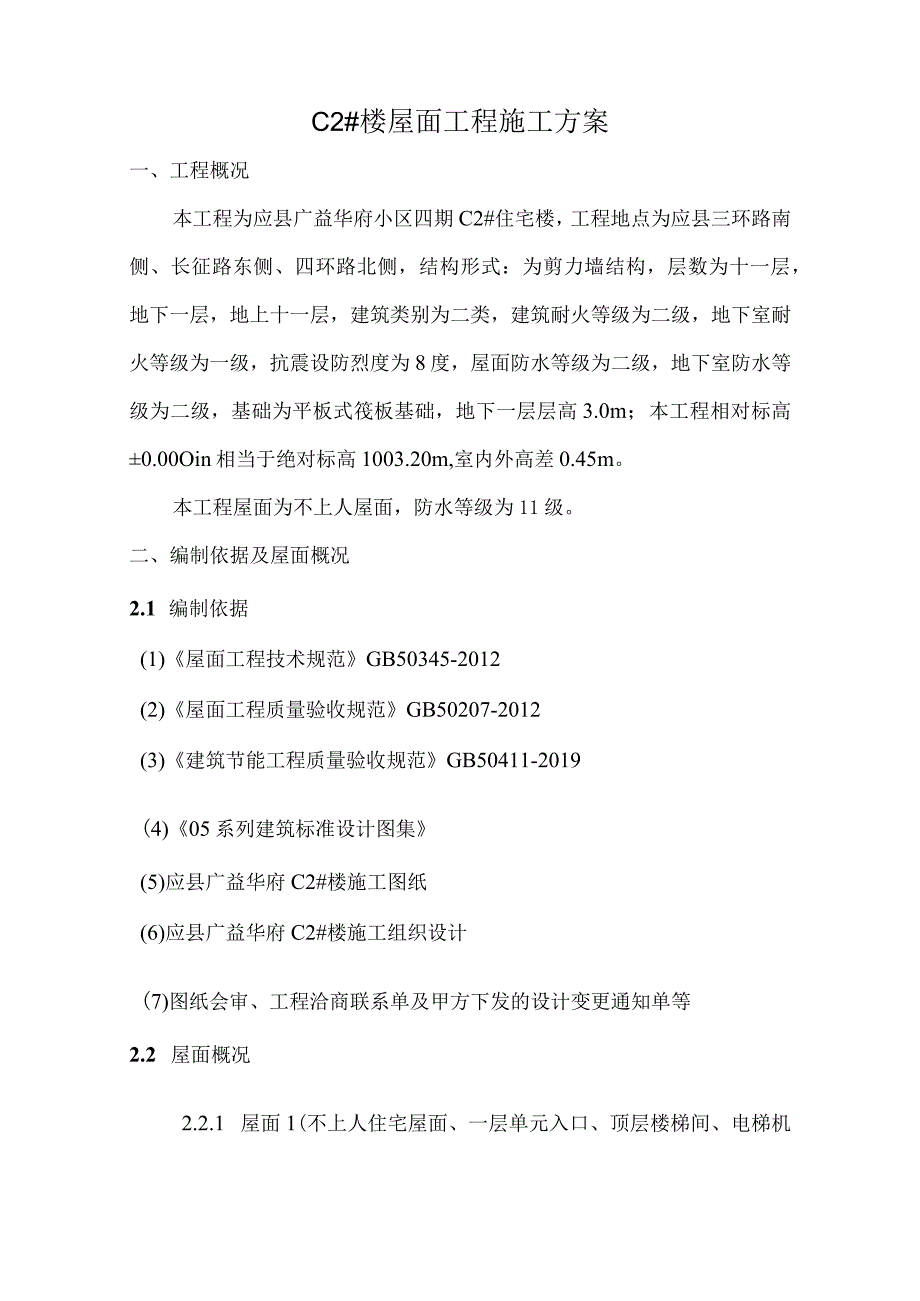

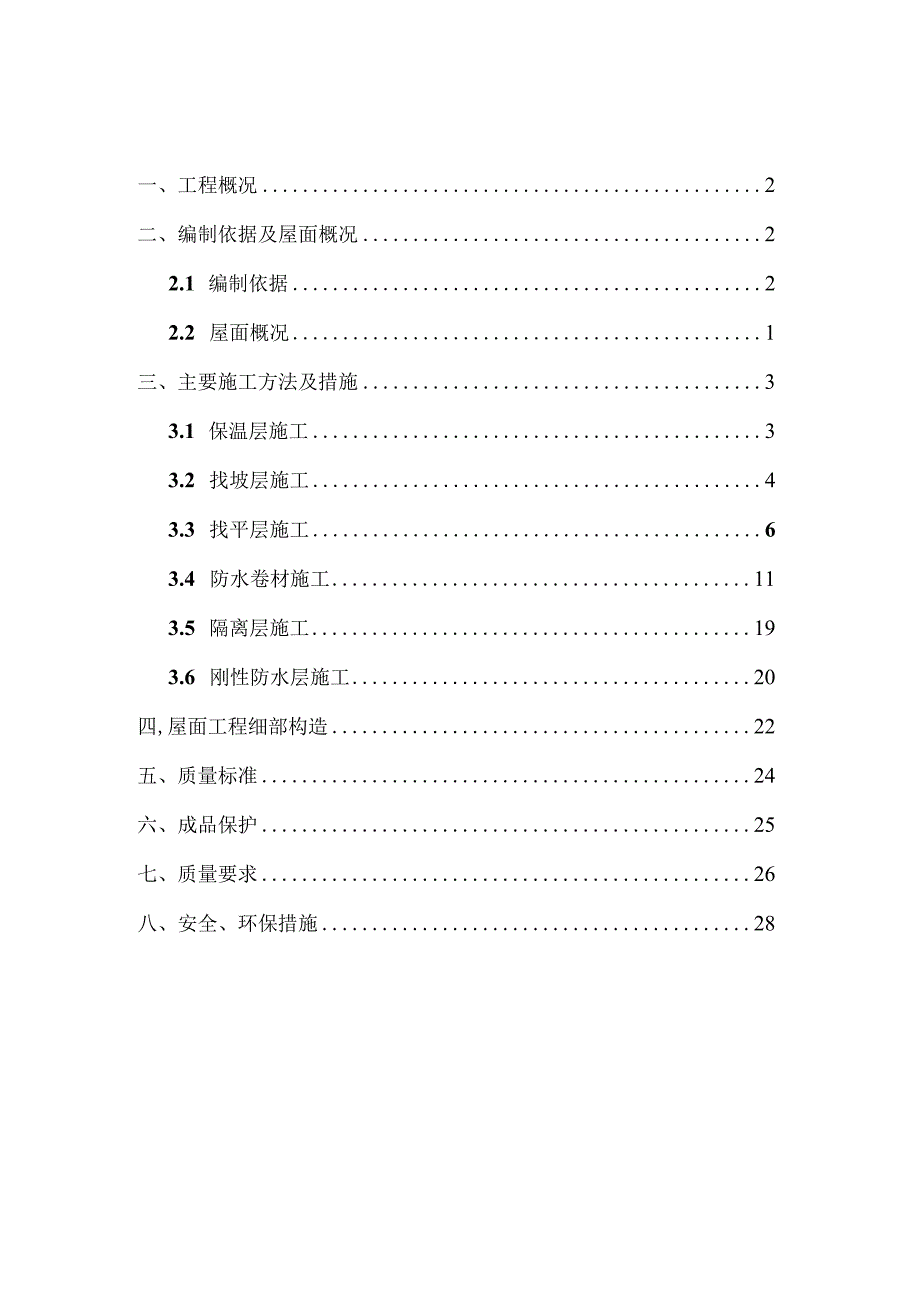

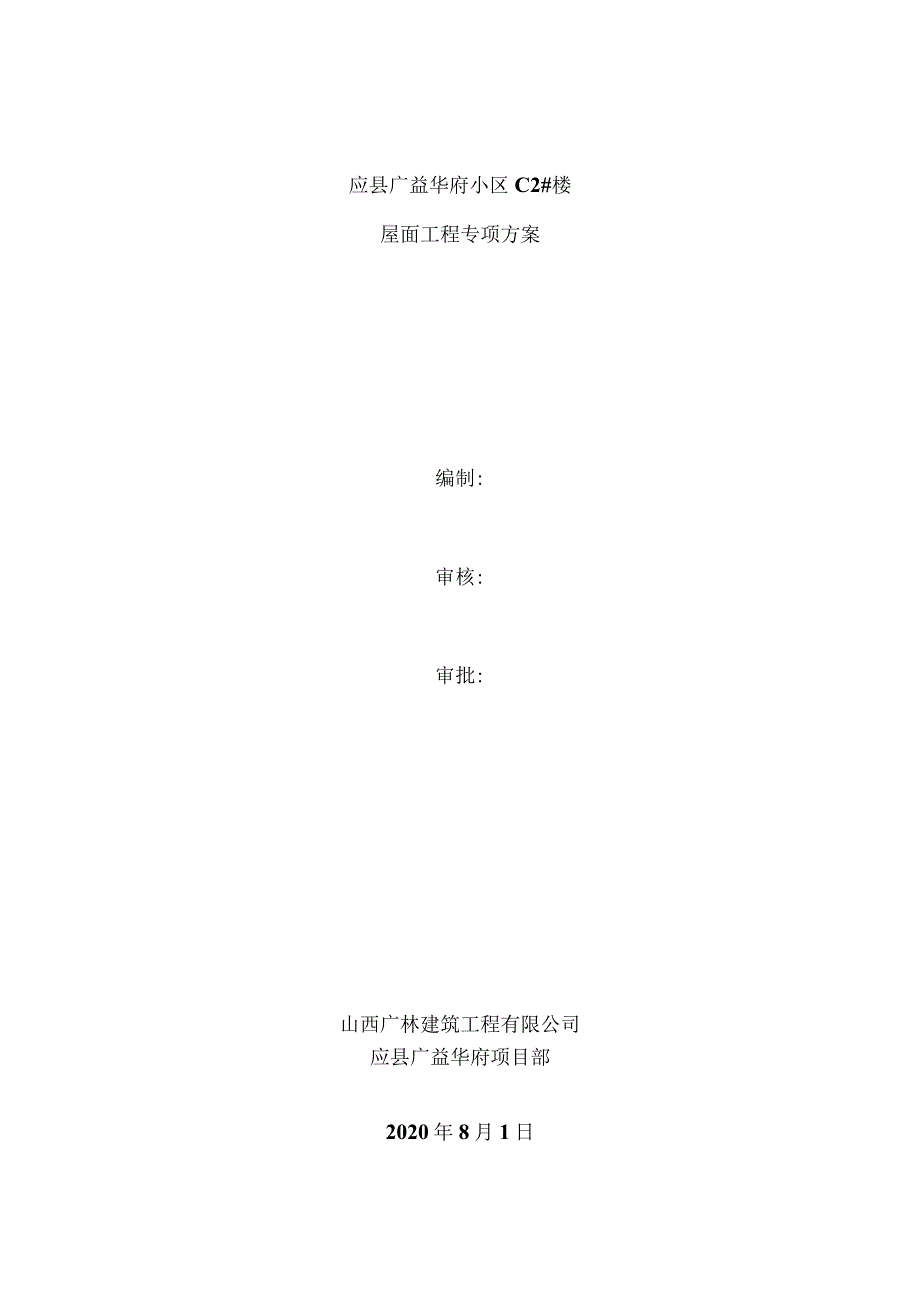

1、应县广益华府小区C2#楼屋面工程专项方案编制:审核:审批:山西广林建筑工程有限公司应县广益华府项目部2020年8月1日一、工程概况2二、编制依据及屋面概况22.1 编制依据22.2 屋面概况1三、主要施工方法及措施33.1 保温层施工33.2 找坡层施工43.3 找平层施工63.4 防水卷材施工113.5 隔离层施工193.6 刚性防水层施工20四,屋面工程细部构造22五、质量标准24六、成品保护25七、质量要求26八、安全、环保措施28C2#楼屋面工程施工方案一、工程概况本工程为应县广益华府小区四期C2#住宅楼，工程地点为应县三环路南侧、长征路东侧、四环路北侧，结构形式：为剪力墙结构，层数为
2、十一层，地下一层，地上十一层，建筑类别为二类，建筑耐火等级为二级，地下室耐火等级为一级，抗震设防烈度为8度，屋面防水等级为二级，地下室防水等级为二级，基础为平板式筏板基础，地下一层层高3.0m；本工程相对标高0.00Oin相当于绝对标高1003.20m,室内外高差0.45m。本工程屋面为不上人屋面，防水等级为11级。二、编制依据及屋面概况2.1 编制依据(1)屋面工程技术规范GB50345-2012(2)屋面工程质量验收规范GB50207-2012(3)建筑节能工程质量验收规范GB50411-2019(4)05系列建筑标准设计图集(5)应县广益华府C2#楼施工图纸(6)应县广益华府C2#楼施工
3、组织设计(7)图纸会审、工程洽商联系单及甲方下发的设计变更通知单等2.2 屋面概况2.2.1 屋面1(不上人住宅屋面、一层单元入口、顶层楼梯间、电梯机房屋面)40厚C20细石混凝土刚性防水，随打随抹光，内配4150X150冷拔丝钢筋网片干铺无纺聚酯纤维布一层3mm厚改性沥青卷材两层，搭接210Omm20厚1:3水泥砂浆找平层（内掺聚丙烯0.750.9kgm3）20厚（最薄处）1:6水泥焦渣找2%坡70厚挤塑挤塑聚苯板保温层（密度225kgm3）钢筋混凝土板2.2.2 屋面2（防水屋面，用于雨篷、防火挑檐）1:2.5水泥砂浆加5%防水粉，向雨水口找坡，最薄处20厚钢筋混泥土基层三、主要施工方法及
4、措施3.1 保温层施工本工程保温层采用70厚挤塑聚苯保温板（女儿墙内侧500mm范围内做70厚岩棉板防火隔离带）其工序为：基层清理一管根堵孔、固定一挤塑聚苯板铺设T水泥焦渣找坡、埋设排汽道一水泥砂浆找平层一检查验收3.1.1 材料要求70厚挤塑聚苯保温板，规格为1200X600X70,密度225kgn,燃烧性能为Bl级。3.1.2 作业条件（1）施工前先在女儿墙栏板四周弹上50线或坡度线，以控制厚度及铺贴平整度。（2）挤塑聚苯板及焦渣运至现场，应堆放在结实的地面或楼面上，防止雨淋及污染。（3）穿过屋面的各种预埋管件根部及排烟气道、女儿墙、屋顶电梯机房、楼梯间、伸缩缝等根部均已按设计要求施工完毕
5、。3.1.3 施工方法3.1.3.1 基层清理清理屋面基层表面的杂物及灰尘，结构基层表面的凹坑应用水泥砂浆修补平整。突出屋面的管道等根部，应用细石混凝土固定严密。3 .L3.2挤塑聚苯板铺设挤塑板长边顺屋面排水坡向，由周边开始向中心铺设，干铺的挤塑聚苯板应紧贴在基层表面上，铺平垫稳，相邻板块厚度要一致。当保温板需要裁切时，边角一定要顺直、整齐，保温板之间拼缝一定要密实。缝隙应用同类型材料的碎屑填塞。4 .1.3.3不得在已铺完的保温层上面行走或运输小车和堆放重物。3.2找坡层施工本工程找坡层采用1:6水泥焦渣找2%坡，最低处20厚3.2.1 材料要求：3.2.1.1 焦渣：粒径为540mm,表
6、观密度为500700kgm3,不含杂质。3.2.1.2 水泥：矿渣硅酸盐32.5级水泥，安定性必须合格，拌制水泥焦渣时必须严格按照设计比例拌制，要求新鲜无结块。3.2.2 施工方法3.2.2.1 焦渣在使用前应过筛，严格控制粒径。在拌制水泥焦渣时加入适量的水，严格按设计要求进行拌制。3.2.2.2 为防止渗漏水现象，按2%拉线找破，最薄处为20mm,铺设方向为由两端退着向中间进行，铺设时应分层铺设，每层铺设厚度不应太厚，铺设后用滚子压平。3.223铺设水泥焦渣时应严格按照控制坡向、坡度，必须按在屋顶女儿墙栏板的50线找坡。在屋脊及其它大小分水线处设置坡向及坡度挡板。322.4铺设后未达到强度，
7、不能在上面走人或推车。3.2.3细部处理3.2.3.1屋面找坡层排汽道设置在屋面找坡层中纵横方向设置一条排汽道，先在屋脊分水线处设置一条排汽道，纵横方向各每6m设置一条排汽道。在找坡层中预留做排汽道，排汽道宽140mm,排汽道内填塞碎石或碎加气碎块。排汽道应纵横贯通，不得堵塞，并与大气连通的排汽出口相通。3.232屋面面积每36in2设置1个排汽孔。排汽孔的立管除在屋脊与横向分格缝交叉处和屋脊与山墙交接处必须设置外，其余纵横向以不大于6m设置一个排汽孔。排汽立管用100UPVC管设置，高700mm,排汽管坐在屋面钢筋混凝土结构板上，用细石混凝土固定牢固。排汽孔立管与找坡层接触的部分，在UPVC
8、管上不同距离内用电钻钻以6810mm的孔，以便潮气进入管内集中排入大气中。3.2.3.3考虑落水口大于5%的排水坡度，落水口四周处半径50Omm范围内不做保温处理。直接用找平层找坡。3.3找平层施工找平层采用20厚1：3（体积比）水泥砂浆，砂浆中掺聚丙烯0.75-0.9Kgm3。3.3.1 材料要求（1）水泥：采用32.5级矿渣硅酸盐水泥，要求新鲜无结块。（2）砂：采用水洗中砂，含泥量不得超过2%,有机杂质含量不大于0.5%,级配要良好，空隙率要小。（3）水：应采用不含有害物质的洁净水。（4）密封材料：改性沥青油膏密封材料。3.3.2 主要机具设备（1）机械设备：砂浆搅拌机（2）主要工具：大小
9、平锹、铁板、手推胶轮车、铁抹子、木抹子、木杠等。3.3.3 作业条件（1）找平层材料已备齐，并运到现场，经复查材质符合要求。（2）穿过屋面的各种预埋管件根部及排烟气道、女儿墙、屋顶电梯机房、楼梯间、伸缩缝等根部均已按设计要求施工完毕。（3）屋面根据设计要求的坡度、弹线，找好规矩，并进行清扫。3.3.4 施工方法基层清理一管根封堵一标高坡度弹线一洒水湿润一施工找平层一养护T验收3.3.4.1 将屋面找坡层上的松散杂物清除干净。用打磨机全部打磨一遍，将水泥焦渣找坡层修理平整，且不得影响找平层的有效厚度。334.2 管根封堵：大面积做找平层前，应先将出屋面的管根、变形缝、排烟气道等墙根部处理好。33
10、4.3 洒水湿润：抹找平层水泥砂浆前，应适当洒水湿润基层表面，主要是利于找坡层与找平层的结合，但不可洒水过量，以免影响找平层表面的干燥，防水层施工后窝住水气，使防水层产生空鼓。所以洒水达到找坡层和找平层能牢固结合为度。334.4 贴点标高、冲筋：根据设计要求厚度，拉线找平或找坡，一般按间距贴点标高（贴灰饼），铺抹找平砂浆时，先按流水方向以间距冲筋，并应设置找平层分格缝，缝宽20mm,分格缝纵横贯通，纵横间距应按照不大于6米的间距设置，分格缝位置要准确。一般应先弹线后嵌分格木条，待砂浆终凝后立即取出。找平层分格缝可兼做屋面的排汽道，找平层分格缝与找坡层排汽道相重合。排汽孔应做防水处理，分格缝延伸
11、至女儿墙处。334.5 找平层的操作顺序是转角立面平面。找平层先找坡、弹线、从女儿墙开始，按伸出屋面管道、排水口顺序进行，待细部处理抹灰完成后再抹平面找平层。334.6 .6屋面找平层的坡度必须符合设计要求，排水的水落口周围应做成略低的凹坑。334.7 铺抹水泥砂浆：按分格块装灰、铺平，用刮杠靠冲筋条刮平，找坡后用木抹子搓平，铁抹子压光。待水泥砂浆稍收水后，人踩上去有脚印但不下陷时用铁抹子压第二遍，要注意防止漏压，并将死坑、死角、砂眼抹平，当抹子压不出抹纹时即可找平、压实，完成第三遍抹压，这道工序，应在砂浆终凝前进行。终凝前，轻轻取出嵌缝木条，完工后表面少踩踏。基层与突出屋面结构（女儿墙、电梯
12、机房及楼梯间墙、300高挡墙、屋面造型墙、变形缝、风道出屋面、伸出屋面管道、排汽孔等处）的交接处和转角处，找平层均应做成圆弧形,圆弧半径为50150mm0卷材收头处（泛水凹槽处）抹灰应呈45。，排水口周围应做半径为50Omm和坡度不小于5%的环形洼坑。334.8 .8砂浆的稠度应控制在7cm左右。334.9 养护：找平层抹平、压实以后12h可浇水养护，一般养护期为7d。初期养护不得上人。干燥后即可进行防水层施工。334.10 部处理3.3.5.1 基层与突出屋面构筑物的连接处的找平层应做成半径为50150mm的圆弧形或钝角。排汽管处还应做成外侧50Omm范围内，找平层抹出高度不小于30mm的圆
13、锥台。3.3.5.2 女儿墙压顶内侧下端等部位处做滴水处理，滴水槽深度和宽度均为IOmmo3.3.5.3 找平层最低点应对准排水口，排水口与水落管的落水口应平滑、顺畅，不得有积水，并用沥青砂浆嵌填密封。找平层与排水口、分水线等相连接的转角，应抹成光滑一致的圆弧形。3.3.5.4 缝的留设：找平层必须留设分格缝，利用分格缝兼做排汽屋面的排汽道，缝宽为20mm,并与保温层连通。分格缝内嵌填密封油膏材料，上部设附加卷材保护。3.3.5.5 层与女儿墙及突出屋面墙体交界处预留缝宽30mm的缝隙，缝内填塞聚苯乙烯泡沫塑料，并用密封材料嵌填。泛水处铺设卷材附加层，附加层在立面和平面的宽度均2250mm。3
14、.3.5.6 找平层与变形缝两侧女儿墙交接处亦预留缝宽30mm的缝隙，缝内填塞聚苯乙烯泡沫塑料，并用密封材料嵌填。变形缝泛水处的防水层下增设卷材附加层，附加层在立面和平面的宽度均2250mmo变形缝处应填泡沫塑料，其上填放衬垫材料并用卷材封盖，顶部扣金属变形缝盖板。3.3.5.7 屋面管道泛水处的防水层下增设卷材附加层，附加层在立面和平面的宽度均2250mm。防水层泛水高度2250mm。收头处用金属箍固定密封。336施工注意事项336.1 找平层坡度：屋面排水坡度为2%,水落口直径50Omm范围内排水坡度为5%。336.2 注意气候变化，如终凝前可能下雨时，不宜施工。336.3 找平层施工过程
15、中，必须有防雨措施，找平层按照分格缝分片施工的方法，逢雨天，应采用塑料薄膜对已施工的找平层部分进行覆盖，以防雨水浸泡。336.4 抹好的找平层上，推小车运输时，应先铺脚手板车道，以防止破坏找平层表面。336.5 找平层施工完毕，未达到一定强度时不得上人踩踏。336.6 找平层的表面平整度允许偏差为5mmo336.7 雨水口、排雨口施工过程中，应采取临时措施封口，防止杂物进入塔塞。336.8 成品保护3.3.7.1抹好的找平层上，推小车运物时，应先铺设木脚手板车道,以防止破坏找平层表面。3.372雨水口、内排水口等部位应采取临时措施保护好，防止堵塞和杂物进入。找平层未达到要求铺贴卷材的强度时，不得进行下道工序作业；临时堆放材料应分散堆设。3.373砂浆找平层滚压后，不得在上面走动或踩踏。338应注意的质量问题3.3.8.1找平层起砂：1）砂浆拌合过稀，配合比不准，水泥标号不够或不稳定。2）抹压程度不足，养护过早、过晚，过早上人踩踏等均能引起找平层起砂。338.2找平层空鼓、开裂：1）所用砂子过细，基层表面清理不干净，施工前未浇水或浇水不够。2）基底厚薄不均匀或施工中局部漏
