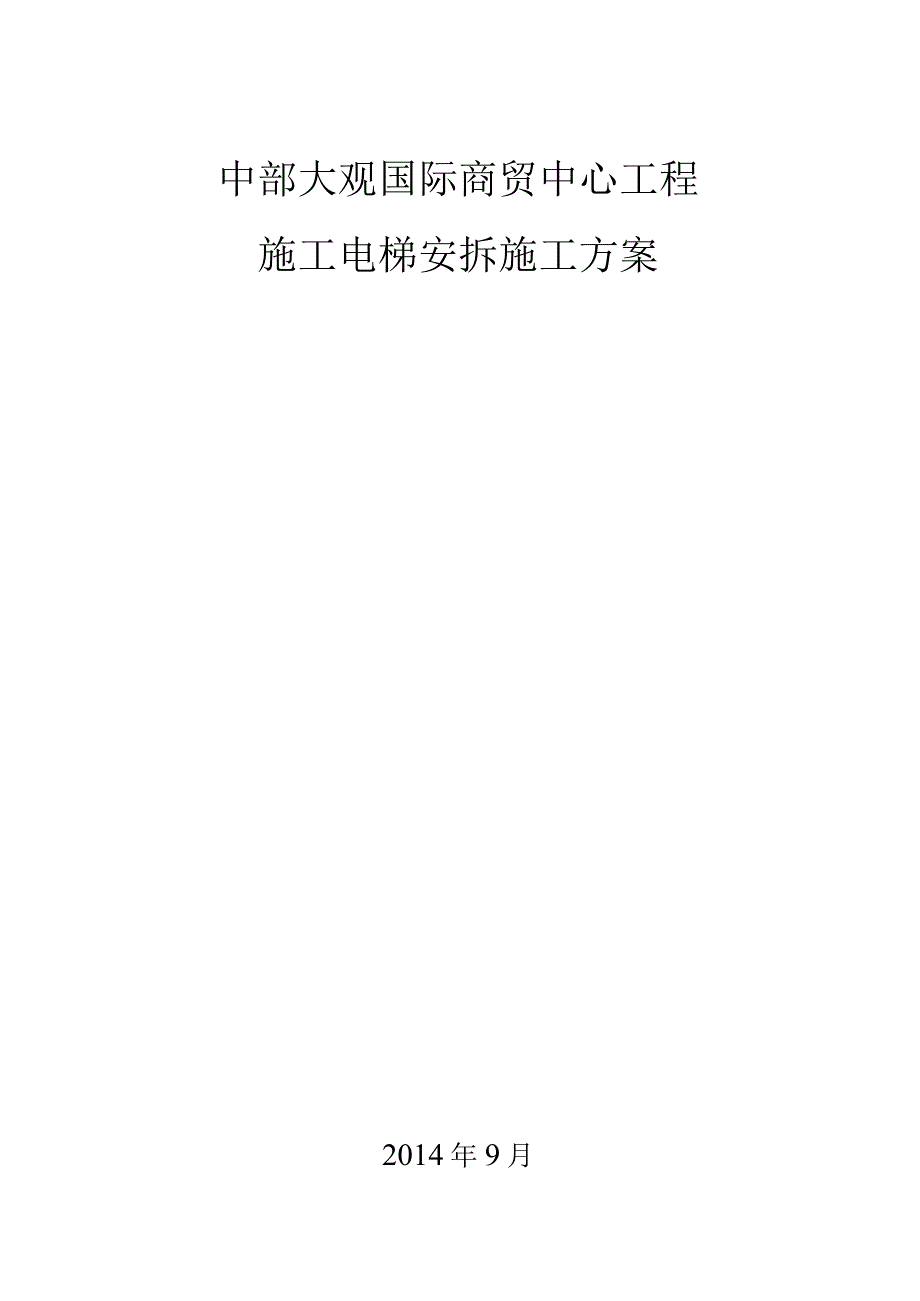

1、中部大观国际商贸中心工程施工电梯安拆施工方案2014年9月目录1、编制说明31.1 编制目的31.2 编制依据32、工程概况33、施工电梯选用44、施工准备45、施工电梯安装55.1、 主机安装55.2、 电缆安装55.3、 电气装置安装55.4、 吊杆、导轨架、附墙架安装55.5、 对重体安装65.6、 天轮和钢丝绳索的安装65.7、 限位开关及极限开关碰铁的安装76、施工电梯的拆除77、安全注意事项78、附图98.1 施工电梯平面位置图（见附件）98.2 施工电梯基础、立面及附墙支架示意图91编制说明1.1 编制目的本施工电梯安拆施工方案是为中部大观国际商贸中心中心工程施工电梯的安装与拆卸

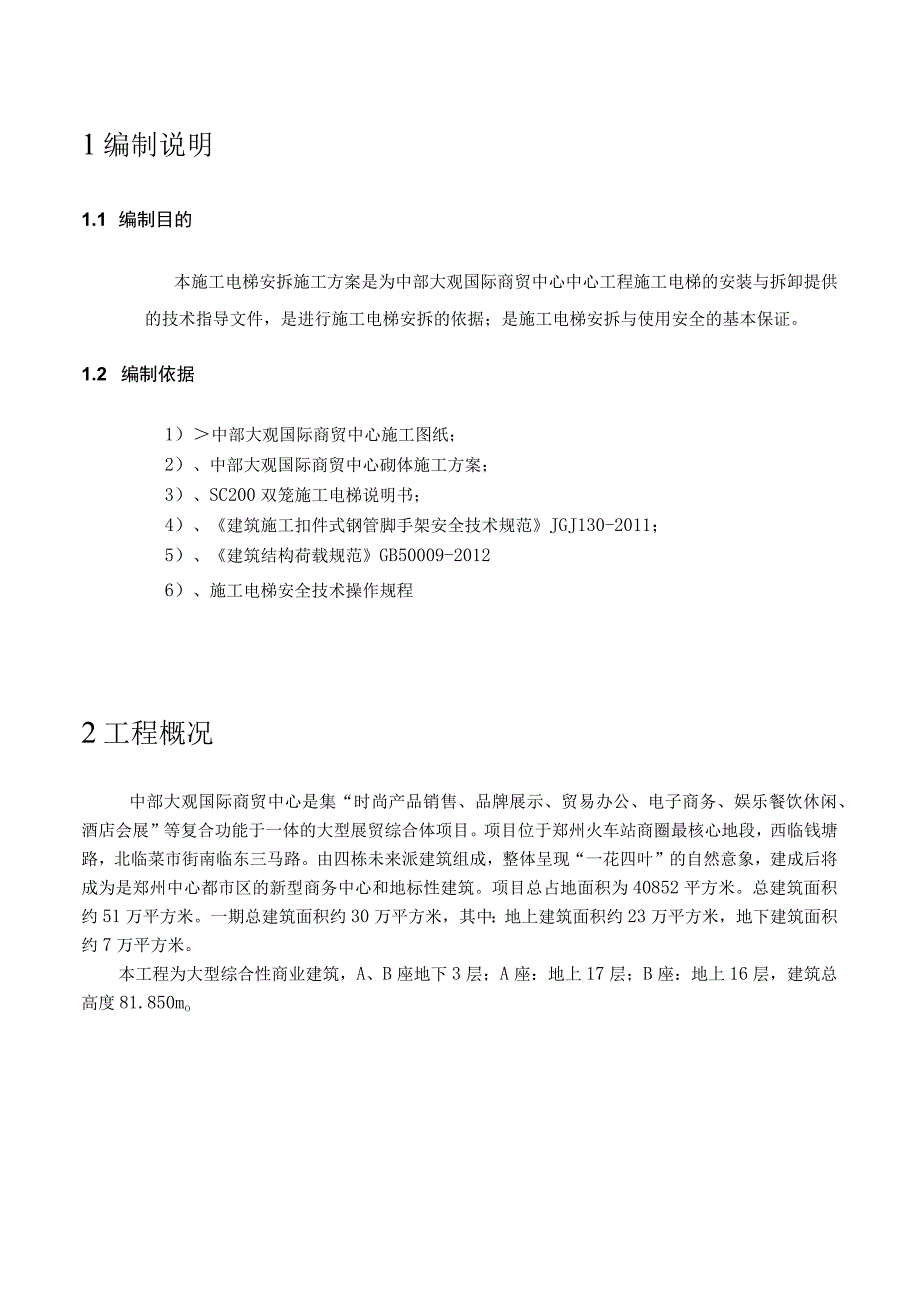

2、提供的技术指导文件，是进行施工电梯安拆的依据；是施工电梯安拆与使用安全的基本保证。1.2 编制依据1）中部大观国际商贸中心施工图纸；2）、中部大观国际商贸中心砌体施工方案；3）、SC200双笼施工电梯说明书；4）、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；5）、建筑结构荷载规范GB50009-20126）、施工电梯安全技术操作规程2工程概况中部大观国际商贸中心是集“时尚产品销售、品牌展示、贸易办公、电子商务、娱乐餐饮休闲、酒店会展”等复合功能于一体的大型展贸综合体项目。项目位于郑州火车站商圈最核心地段，西临钱塘路，北临菜市街南临东三马路。由四栋未来派建筑组成，整体呈现“一花四
3、叶”的自然意象，建成后将成为是郑州中心都市区的新型商务中心和地标性建筑。项目总占地面积为40852平方米。总建筑面积约51万平方米。一期总建筑面积约30万平方米，其中：地上建筑面积约23万平方米，地下建筑面积约7万平方米。本工程为大型综合性商业建筑，A、B座地下3层；A座：地上17层；B座：地上16层，建筑总高度81.850mo3施工电梯选用根据本工程建筑总高度、建筑面积及砌体和抹灰工程量等特点，结合项目部实际情况，从技术和经济的角度，本栋楼选用由“中联重科股份有限公司”生产的SC200200双笼施工电梯,其主要技术性能参数如下：4施工准备1）、为使人员上下便利和物料集散，便于安装和设量附墙装
4、置由电梯出入口至各施工地点的平均距离最近，根据工程结构布置施工电梯位置。本工程施工电梯平面位置和基础位置布置详“附图”所示，在基础施工中，应严格按照“附图”所示位置放线定位，基础高度为300mm,内配双层双向e12200钢筋，制作基础时必须做好接地装置。并遵循以下施工顺序：清理基础底表面一基础与顶板的隔离一绑扎钢筋一支模板一留置预留孔（孔内钢筋网外露，供二次浇灌，二次浇灌为C40碎，位置应符合要求）一验收一浇筑基础碎一养护拆模。2）、由于本工程施工电梯位置布置在如“附图”所示的平面位置（建筑物地下室顶板上）,考虑到此施工电梯要求基础下地面承载能力不小于0.IMP,由于其中两个电梯基础在楼沉降后
5、浇带上方，故在地下室楼层里电梯基础下方安装脚手架进行回顶，以满足承载力要求。基础设置方案采用基础高于地面，使电梯基础排水方便。3）对所有参加安拆作业人员进行全面的安全技术交底，并要求作业人员认真学习安拆说明书。4）预埋附墙座，水平间距L75m,竖向二层起，第二次附墙为第四层，继后每隔二层埋设（具体详附图）。5）准备一台8T的吊车、安装工具及站台附件，并清理场地。6）配备专用的电源箱，供电熔断器的电流为电梯额定电流的L5-2倍（应直接从工地变电室引入电源，距离不得超过30m,专用电源箱离升降机下电箱距离不得超过20m）。5施工电梯安装在安装作业前，施工作业人员必须详细阅读施工电梯的所有相关技术资
6、料、熟悉电梯的机械和电量性能及原理，尤其是对各项安全要求必须牢记，并应持证作业，严格遵守安装技术操作规程。5.1 主机安装对基础表面清扫干净，用起重设备将主机吊起就位，先调整底盘高低差，使导轨垂直，再用地脚螺栓与之固定，调整导轨架和外笼门的垂直度，调节齿轮与齿条、滚轮、导轨等之间的间隙，使之符合规定的要求，齿轮与齿条之间的侧隙应保证在0.20.5m,啮合长度沿高度不得小于40%,沿齿长不得小于50%。5.2 电缆安装按规定要求安装电缆，电缆线不可打扭结或打扣，配电箱接入、接出线均应符合要求。5.3 电气装置安装安装接地电阻应W4Q,电气及电气元件的对地绝缘电阻20.5M,电气线路的对地绝缘电阻
7、21MQ。在安装各安全控制开头（断绳保护器，上下限位开关，极限开关等）时，应校核电动机的接线是否正确，吊笼上下运送方向应与操作盒上所示的方向一致。在检查电气装置安装准确无误时，才可进行下道工序的安装作业（在此之前应将断绳保护开头锁住）。5.4 吊杆、导轨架、附墙架安装本工程施工电梯采用的为11型附墙系统即直接附墙（采用钻孔紧固埋件方式）。吊杆应安装在吊笼顶部吊杆安装孔内，安装前轴承等转动件应加入润滑脂，注意笼顶吊杆不用时取下，待用时再安装。用吊杆吊起标准节，对准下面标准节立管，用套柱螺栓紧固，同时在紧固过程中应注意下标准节接缝处的错位阶差WO.5mm,安装附墙架时，在电梯基础上方每两层楼安装H
8、型B附墙支架，最大自由端高度不得超过7.5叫具体安装步骤如下：a）用4个M16螺栓或M16的U型螺栓将附墙架的后连接杆固定在标准节上下框架角钢上（后连接杆必须对称放置），先不必将螺栓拧得太紧，以便调整位置；b）用8.8级M24螺栓将附墙架的附墙座固定在建筑物上；C）用M24螺栓将小连接架和后连接杆连接在一起；CI）用中20连接销将小连接架与大连接架连接在一起；C）用M24螺栓将前连接杆和附墙座连接在一起，并将前连接杆与连接架管卡连接；f）在附墙座和连接架间安装可调连接杆，用巾20销子连接；g）按照要求校正导轨架垂直度和附墙架水平度；h）校正完毕后，旋紧所有连接螺栓。然后慢慢启动升降机，确保吊笼
9、及对重不与附墙架相碰。导轨架允许的最大水平倾向为8。，每加高Iom左右用经纬仪分别在平行和垂直吊笼长度方向上检查导轨架的垂直度，允许偏差如下表：高度（m）200偏差（mm）架设高度100O70901101305.5 对重体安装对重在吊笼和外笼安装完毕后未加高标位节前应吊装就位，在基础的对重位置上安装好缓冲弹簧，用起重装置将重放入对重滑道上，需保证每个轮子转动灵活。（对重导向轮与滑道的间隙为0.5mm）5.6 天轮和钢丝绳索的安装当轨道架安装到要求的高度后，将天轮按要求安装好，并用钢丝绳悬挂好配重，放钢丝绳时，需防止钢丝绳太重而脱手。在吊笼达重提升高度时，配重应高出地面55OnIm以上。5.7
10、限位开关及极限开关碰铁的安装根据规定的要求安装限位开关和极限开关碰铁。下极限磁铁安装在吊笼碰到缓冲弹簧之前制动。上极限位碰铁调整到使吊笼自动停止在上终端平台位置确保上下限位开关距限位碰铁的距离，紧固所有磁铁上的螺拴，确保碰铁不松动。正式使用之前，需对各线路、各传动装置、限位开关进行检查，做好防雷接地保护，对各润滑部位全面进行润滑。电梯机体的重复接地和防雷接地的做法为在轨道两端各设置一组接地装置，两轨道间应作环形电气连接，避雷应在电梯顶端安装避雷针，与施工电梯接地体连接即可。5.8 电梯的拆除施工电梯的拆除和顺序基本上与安装的方式相反，但以下几点必须加强注意。1、拆除应由专业人员进行，并持证上岗
11、，拆除前应如开安全技术交底会议。2、在电梯周围应进行隔离，并挂上安全警告牌。3、按照安拆说明书由上而下依次进行拆除。4、在拆除过程中必须由专人负责统一指挥。5、对所拆下的零部件应用零件箱妥善保管好。6、在拆卸过程中应始终保持导轨架最大自由端高度不超过允许范围。7、用于顶升的吊笼始终稍高于另一吊笼，点动升降，不得误操作。8、带电缆滑车时，拆卸过程中应注意及时调整回收电缆。9、在风速超过13mS和下雨雪等恶劣天气严禁进行拆卸工作。7安全注意事项施工电梯为大型高空起重作业设备，施工电梯作业过程中的安全应引起高度的重视，在施工电梯上必须挂设施工电梯安全技术操作规程，检查监督牌（定人、定日期），具体注意
12、事项如下：1、施工电梯操作司机必须身体健康，懂得施工电梯的结构、性能、原理、安全技术要求、应持证上岗。2、 在安装拆卸过程中，作业从员必须穿戴好个人的防护用品，如安全带、安全网、防滑鞋等，不要穿过于宽松的衣服，应穿工作服，以免被卷入运动部件中，发生安全事故。3、 安装与拆卸前场地应清理干净，并用标志杆围起来，禁止非工作人员入内。4、 当遇雷雨、雪、霜雾、大风（风速超过20mS）应停止作业。5、 在使用过程中，上下人员在出入时必须随手关闭安全门，并固定好。6、 操作司机作业应思想集中，不得酒后作业。7、 在电梯运行前，司机必须先鸣示意，防止梯内人员不注意而发生安全事故。8、 严禁违章作业，禁止在
13、电梯吊厢中、附着架休息平台上嬉戏打闹。9、 严禁超载（限载重量为2T、限载人数为24人）、偏重运行。10、 班前、满载和架设时，均应做电动机制自动效果的检查（起动1叫停2min看吊笼是否有下滑现象）。11、齿轮齿厚与齿条磨损量不大于Imm。12、电梯运行时，人员的头手绝对不可露出安全栏外。13、如果有人在导轨架上工作时，绝对不允许开动电梯。14、电梯所用的所有零部件，必须使用厂内所提供的，未经厂内许可的零部件不允许使用。15、吊笼上的所有零部件应放置平稳，不得露出安全栏以外。16、吊杆上有悬挂物时，不得开动吊笼。17、若实行多班作业时，应执行交接班制度，交班人应认真填写交接班记录，接班人对机械检查确认无误并签字后，方可进行操作。18、作业完毕后，将梯笼降至底层，控制开关回零位，切断电源，锁好开关箱。19、施工电梯每运行三个月应进行一次全面的检查，并规定进行一次满载坠落试验，以杜绝安全隐患。8附图8.1 施工电梯平面位置图（见附件）8.2 施工电梯基础、立面及附墙支架示意图
