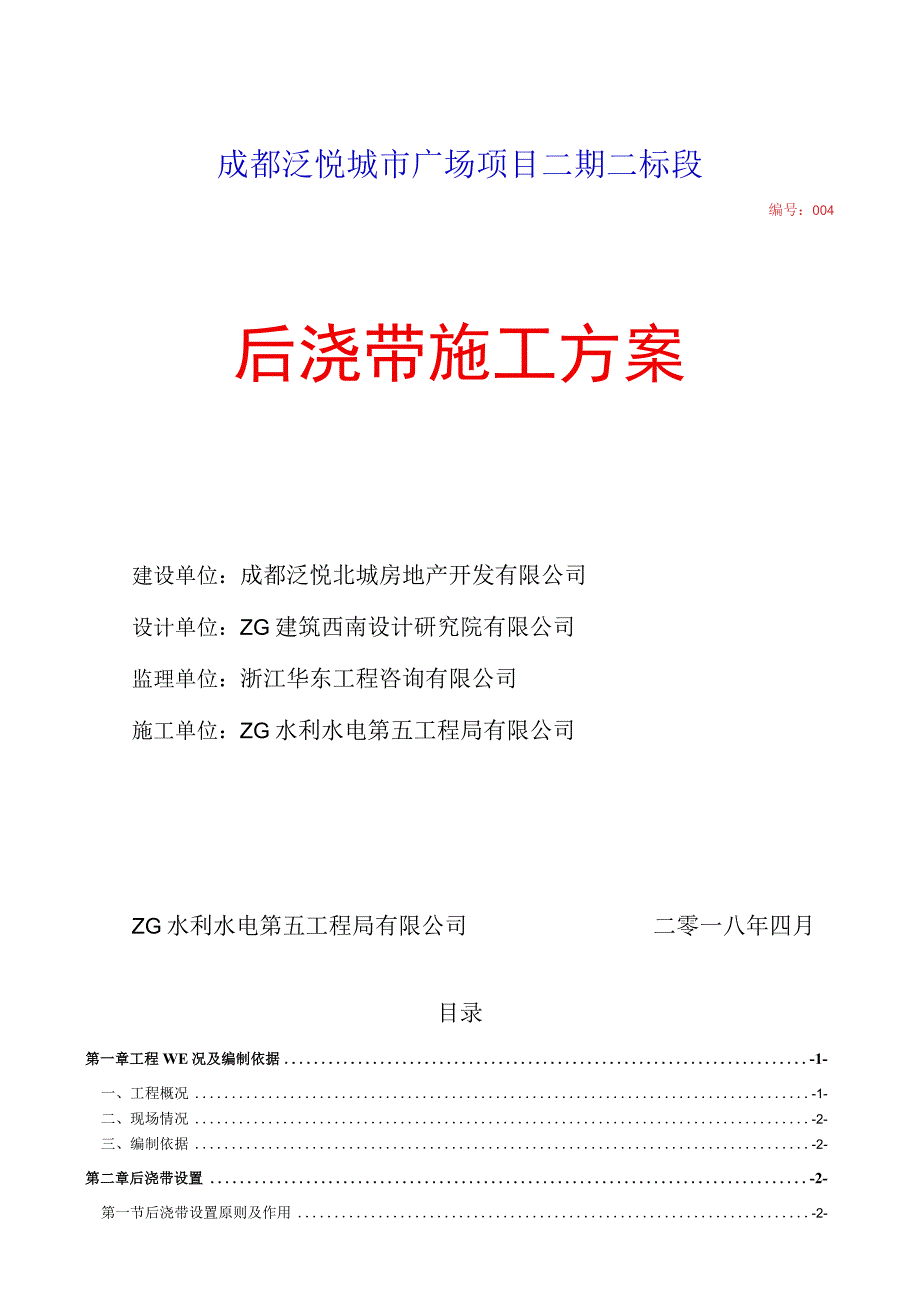

后浇带施工方案(正式).docx_第1页
第1页 / 共14页

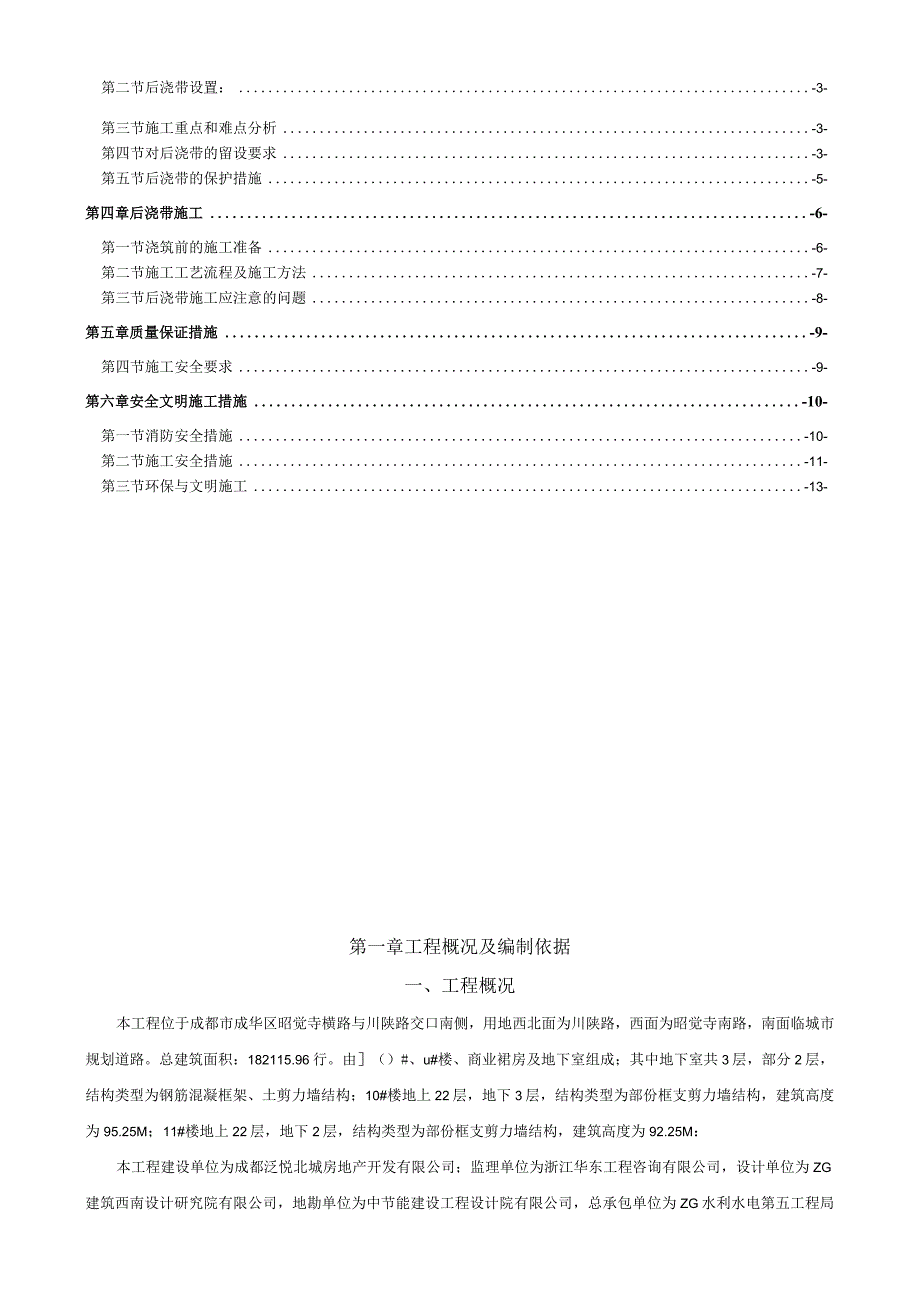

后浇带施工方案(正式).docx_第2页
第2页 / 共14页

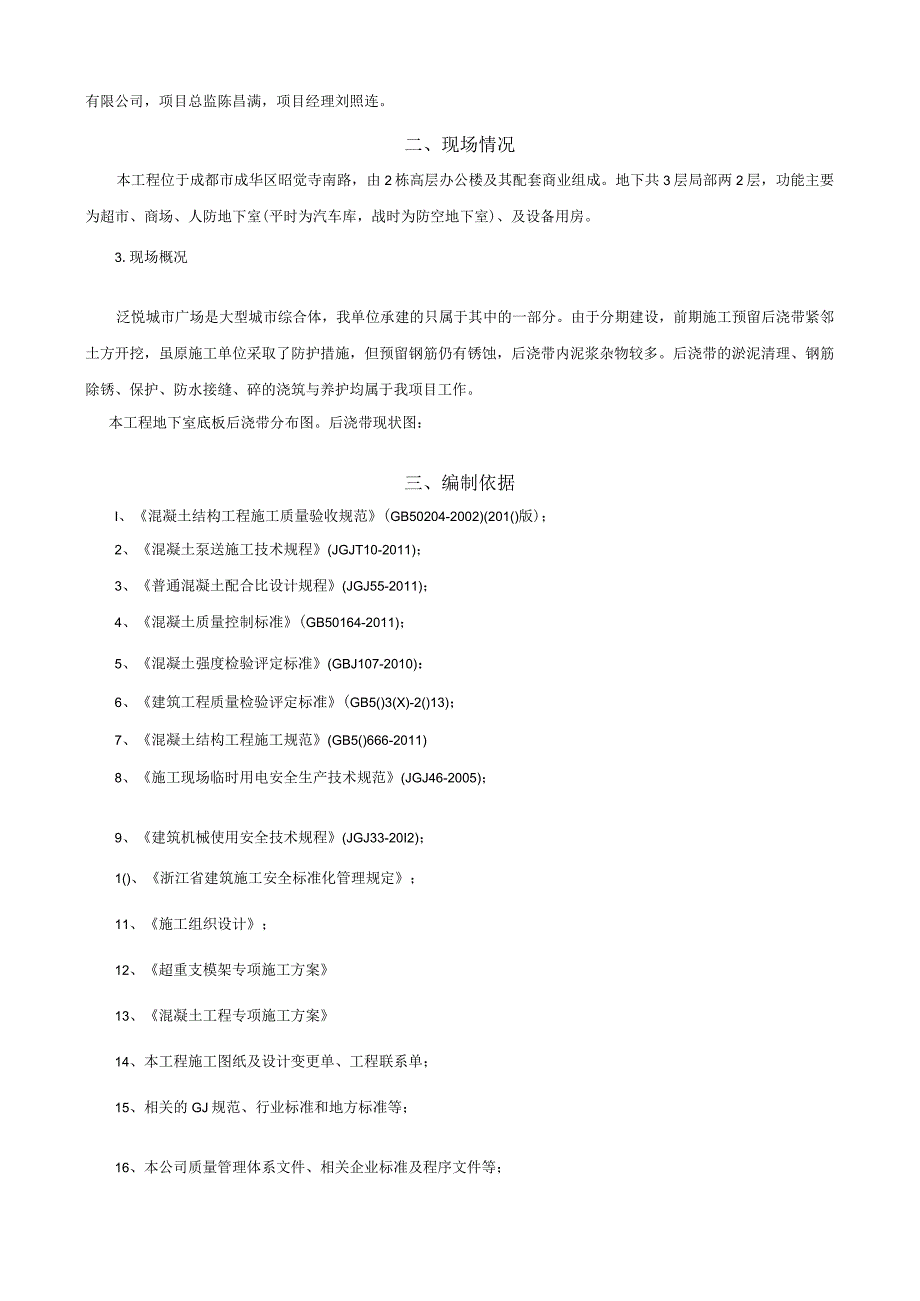

后浇带施工方案(正式).docx_第3页
第3页 / 共14页
后浇带施工方案(正式).docx_第4页
第4页 / 共14页
后浇带施工方案(正式).docx_第5页
第5页 / 共14页
后浇带施工方案(正式).docx_第6页
第6页 / 共14页
后浇带施工方案(正式).docx_第7页
第7页 / 共14页
后浇带施工方案(正式).docx_第8页
第8页 / 共14页
后浇带施工方案(正式).docx_第9页
第9页 / 共14页
后浇带施工方案(正式).docx_第10页
第10页 / 共14页
亲,该文档总共14页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《后浇带施工方案(正式).docx》由会员分享,可在线阅读,更多相关《后浇带施工方案(正式).docx(14页珍藏版)》请在第壹文秘上搜索。

1、成都泛悦城市广场项目二期二标段编号:004后浇带施工方案建设单位:成都泛悦北城房地产开发有限公司设计单位:ZG建筑西南设计研究院有限公司监理单位:浙江华东工程咨询有限公司施工单位:ZG水利水电第五工程局有限公司ZG水利水电第五工程局有限公司二零一八年四月目录第一章工程WE况及编制依据-1-一、工程概况-1-二、现场情况-2-三、编制依据-2-第二章后浇带设置-2-第一节后浇带设置原则及作用-2-第二节后浇带设置:-3-第三节施工重点和难点分析-3-第四节对后浇带的留设要求-3-第五节后浇带的保护措施-5-第四章后浇带施工-6-第一节浇筑前的施工准备-6-第二节施工工艺流程及施工方法-7-第三节

2、后浇带施工应注意的问题-8-第五章质量保证措施-9-第四节施工安全要求-9-第六章安全文明施工措施-10-第一节消防安全措施-10-第二节施工安全措施-11-第三节环保与文明施工-13-第一章工程概况及编制依据一、工程概况本工程位于成都市成华区昭觉寺横路与川陕路交口南侧,用地西北面为川陕路,西面为昭觉寺南路,南面临城市规划道路。总建筑面积:182115.96行。由()#、u#楼、商业裙房及地下室组成;其中地下室共3层,部分2层,结构类型为钢筋混凝框架、土剪力墙结构;10#楼地上22层,地下3层,结构类型为部份框支剪力墙结构,建筑高度为95.25M;11#楼地上22层,地下2层,结构类型为部份框

3、支剪力墙结构,建筑高度为92.25M:本工程建设单位为成都泛悦北城房地产开发有限公司;监理单位为浙江华东工程咨询有限公司,设计单位为ZG建筑西南设计研究院有限公司,地勘单位为中节能建设工程设计院有限公司,总承包单位为ZG水利水电第五工程局有限公司,项目总监陈昌满,项目经理刘照连。二、现场情况本工程位于成都市成华区昭觉寺南路,由2栋高层办公楼及其配套商业组成。地下共3层局部两2层,功能主要为超市、商场、人防地下室(平时为汽车库,战时为防空地下室)、及设备用房。3.现场概况泛悦城市广场是大型城市综合体,我单位承建的只属于其中的一部分。由于分期建设,前期施工预留后浇带紧邻土方开挖,虽原施工单位采取了

4、防护措施,但预留钢筋仍有锈蚀,后浇带内泥浆杂物较多。后浇带的淤泥清理、钢筋除锈、保护、防水接缝、碎的浇筑与养护均属于我项目工作。本工程地下室底板后浇带分布图。后浇带现状图:三、编制依据I、混凝土结构工程施工质量验收规范(GB50204-2002)(201()版);2、混凝土泵送施工技术规程(JGJT10-2011);3、普通混凝土配合比设计规程(JGJ55-2011);4、混凝土质量控制标准(GB50164-2011);5、混凝土强度检验评定标准(GBJ107-2010):6、建筑工程质量检验评定标准(GB5()3(X)-2()13);7、混凝土结构工程施工规范(GB5()666-2011)8

5、、施工现场临时用电安全生产技术规范(JGJ46-2005);9、建筑机械使用安全技术规程(JGJ33-20I2);1()、浙江省建筑施工安全标准化管理规定;11、施工组织设计;12、超重支模架专项施工方案13、混凝土工程专项施工方案14、本工程施工图纸及设计变更单、工程联系单;15、相关的GJ规范、行业标准和地方标准等;16、本公司质量管理体系文件、相关企业标准及程序文件等;第二章后浇带设置第一节后浇带设置原则及作用1、后浇带的设计原理是“抗放兼备,以放为主”,这种设计已列入规范而被广泛使用,后浇带分为后浇沉降带、后浇收缩带、后浇温度带,分别用解决各构筑物间差异沉降,钢筋混凝土收缩变形和减小温

6、度应力等问题,后浇带一般具有多种变形缝的功能。2、施工后浇带是在整个建筑物中设置的临时施工缝,该缝根据设计要求保留一段时间后再浇筑。这种“缝”在整个结构施工中既解决了构筑物间的差异沉降,混凝土的收缩变形,温度应力,又达到了不设永久变形缝的目的。3、设计采用在施工中留后浇带的做法,以便将原来“超长”的平面“化整为零”,使其能在较短的时间内完成的约束应力(混凝土的收缩、竖向荷重差异过大时产生的变形应力)释放,而持后浇带施工完成后,结构又“化零为整”大量减少了上述应力对结构的影响,减少了过多的设置永久性变形缝。第二节后浇带设置:本工程地下室抗水板,厚度分别为45Omm、500mm,主楼筏板180On

7、ln,C35、P8抗渗混凝土:地下车库顶板为梁板式,厚度160mm,C35、P6抗渗混凝土;剪力墙厚度为30()mm,C35、P8-P6抗渗的混凝土。后浇带宽度800mm。地下室底板及楼层板均为一横二纵设置。(详后附楼层结构图)第三节施工重点和难点分析本工程地下室底板和顶板、剪力墙、楼层板均设有后浇带。由于底板、侧墙与顶扳均为双层双向钢筋,后浇带位置的钢筋密集,且须设止水钢板,因此对后浇带的处理比较复杂。基础施工中难免碰撞,大部分钢筋变形扭曲,调直及接口清理是一大难点。所以后浇带的留设和施工处理是本工程控制的重点。第四节对后浇带的留设要求1、设计对后浇带的要求I)按照设计及规范要求,当后浇带是

8、为了减少混凝土施工过程的温度应力时,后浇带的保留时间不少于两个月,当后浇带是为调整结构不均匀沉降而设置时,后浇带中的混凝土应在两侧结构单元沉降基本稳定后再浇筑。2)所有后浇带碎应采用比周边混凝土高一个等级的微膨胀碎浇筑。3)后浇带留置部位钢筋先做分离处理,浇灌板带碎将两侧分离钢筋加焊,如图,后浇带处的梁钢筋须连通。4)后浇带企口采用粗糙的木模,本工程采用市场的商品”快易收口钢网”支挡,使界面保持粗糙。5地下室后浇带必须采取覆盖保护措施,凡因留置后浇带而形成较大悬臂的部位应加支撑,待后浇带碎浇筑后强度达到100%时才能拆除。6)后浇带填筑前必须全面进行清理干净。如地下室积水,应抽排干净并清除干净

9、该处余泥渣物,用水冲洗干净后,方能浇筑碎。2、周边混凝土浇捣前后浇带隔离模板施工工艺1)后浇带施工支模是整个后浇带质量保证的关键所在,必须采取合理、有效的支模方案。底板碎浇捣时两侧的底板、梁钢筋比较密集,是支模的难点。首先在底板的后浇带垫层浇捣时,比后浇带相邻两侧底板垫层低100mm。防止底板碎浇捣时跑浆而裹住底板下层钢筋。如碎浇捣时,仍有水泥浆跑出,应立即用水管进行冲洗,至露出底板下层钢筋及保护层厚度为止。在底板基础梁后浇带处,设计梁底集水坑,使梁底跑浆的碎能够冲洗至集水坑内,保证基础梁后浇带能够完全贯穿。2)底板下层钢筋网扎好后即进行后浇带侧面支模工作。因后浇带部位钢筋比较密集,木模不能支

10、撑严密,且较难拆除,遂采取双层钢丝网片加中14钢筋骨架作为支模材料。施工时,先按后浇带设计准确位置焊接定位钢筋骨架,钢筋骨架竖向钢筋中14高4(X)mm500一排作为后浇带侧模的主要受力杆,然后焊接水平中14通长钢筋20()的竖向钢筋网,钢筋网与底板上下层钢筋网的横向主筋焊牢,防止险浇捣时位移。3)竖向钢筋网焊好后,用双层密目18#钢丝网与竖向钢筋骨架用18#铁丝绑扎牢固,要求绑扎点间距2002(X),防止硅浇捣时胀模。钢丝网应绑扎在后浇带竖向钢筋的反侧。4)侧面钢丝网支撑完成后,开始绑扎底板上层钢筋网,竖向钢丝网骨架与上层钢筋网横向主筋焊牢。5)基础梁处后浇带先绑扎18#密目双层钢丝网片,然

11、后用与基础梁等宽度的短钢筋I(X)间距绑扎在基础梁的箍筋上,并两端焊接固定,要求钢丝网片封闭严密,防止漏浆。6)碎浇捣时,应派专人守模,如有跑浆时,应立即用水冲洗清理,保证底板钢筋网的保护层厚度及后浇带的贯穿。7)地下室剪力墙、顶板、梁支模方法与地下室底板基本相同,顶板、梁后浇带支模时,应在后浇带居中处模板底板处断开,在平板底板碎浇捣时作为清理跑浆的混凝土用,后浇带处的跑浆混凝土必须随手清理干净,露出梁、板钢筋,严禁事后在后浇带处用大锤凿打残留混凝土。8)顶板后浇带两侧的结构楼板、梁在后浇带二次浇捣前必须加设支撑,支撑用中100圆木并用木楔顶紧,支撑间距为1000mm,且梁端必须设置一根,支撑

12、间用40X60方料纵横连接成整体,增强支撑的刚度和稳定性,使框架梁不会形成悬挑构件。(1)地下室底板后浇带的留设:本工程地下室底板后浇带按结构平面位置尺寸留设。(2)留设方法如下:地下室底板底筋绑扎好后,按设计图的位置出2(M)mm拉通长线,支架沿止水钢板中心线(即后浇带边线)与底筋焊接加固,支架完成后,下部用1000目钢丝网帖成双层沿支架敷设并扎牢,止水钢板沿支架中心布置,与钢筋支架焊成整体,施工中注意控制钢板中心(每边15Omm)必须在一条线上且必须水平。板面筋绑扎完成后,紧贴止水钢板上部用IooO目钢丝网扎紧或木方做边模。做法如图:(3)后浇带部位的模板支承体系应以其两侧轴线为界,自成一

13、独立体系,同时又要确保与整体支承系统共同受力,即当相邻结构施工时,后浇带部位的支承架参与整体支承系统共同受力,但当相邻结构模板及支承架拆除后,后浇带部位的支承架及模板独立工作的性能不变,后浇带两侧混凝土结构与模板间应不产生间隙,后浇带混凝土浇筑后接缝平顺。(4)后浇带部位的模板支承体系必须在后浇带部位的位达到设计要求的100%后,方可拆除。(5)地下室外墙垂直、水平后浇带(施工缝),本工程使用300X4钢板止水带,后浇带节点如图:(6)梁的竖向后浇带本工程梁头施工缝采用I(X)O目的钢丝网片叠合二层,用细钢丝绑扎牢固,紧贴钢丝网的外侧用水平短钢筋绑扎在梁的钢筋上,作为背楞。在浇筑梁混凝土时把制

14、作隐含施工缝的钢丝网片、短钢筋等材料不再拆除取出。(7)板面后浇带:板后浇带的底模与支撑系统与两侧现浇板模板分离。后浇带混凝土浇筑前,后浇带位置的顶板模板与支撑系统不得拆除。混凝土浇筑28天后,下方模板与支撑方可拆除。为了避免工人误拆后浇带支撑架,架子与模板用黄黑相间颜色标记。4、后浇带的处理:1)防止垃圾等杂物落入后浇带内的措施:后浇带处理并清理干净后,应在后浇带两侧的板面上砌筑二皮砖墙,外侧用破砌体做成防水坎,然后在后浇带的上面辅封盖木模板,避免以后施工过程中污染钢筋及建筑垃圾掉入后浇带内2)梁头部位:在拆模后绑扎钢筋之前,施工队放线人员将梁头位置在墙上弹出边线,接着施工队派专人用砂轮切割

15、机配合使用饕子将梁头位置精确凿出,要求凿除多余的混凝土,混凝土表面的水泥膜、浮浆、松动石子等,并清除干净。3)后浇带在浇灌前,应将钢筋除锈,调直理顺,将接缝处的碎凿毛,清除松石子和杂物,清洗干净,保持湿润,并刷纯水泥浆一道。4)后浇带在浇筑碎时,振棒落振点先振两侧,后振中间,多点轻振,捣实。后浇带捣实后即抹平,清除余浆。第五节后浇带的保护措施1底板后浇带的临时保护措施:后浇带空置期间,为防止杂物、污水进入,可采取以下封闭措施:在底板后浇带上侧砌筑12Omm宽、2(X)mm高的砖带,上部用胶合板或编织布全封闭。2混凝土墙后浇带的保护措施:2.1 外墙后浇带与底板施工缝留置与原结构位置相同,比底板面上翻300设置,剪力墙和顶板混凝土应一次性浇捣。2.2 外墙剪力墙后浇带的二次浇捣时间比室外基坑回填土方时间迟,所以外墙剪力墙外侧支模采用50厚预制钢筋碎板固定在碎墙面,比后浇带两侧各宽50()mm3顶板(楼面)后浇带的保护措施:后浇带空置期间,为防止杂物、污水进入、人员掉入,可采取以下封闭措施:在底板后浇带上侧砌筑120mm宽、2(X)mm高的砖带,上部用胶合板或编织布全封闭后浇带封闭前,后浇带位置的顶板模板不得拆除。个别需拆除的,需在28天后,并及时用钢管回顶。
