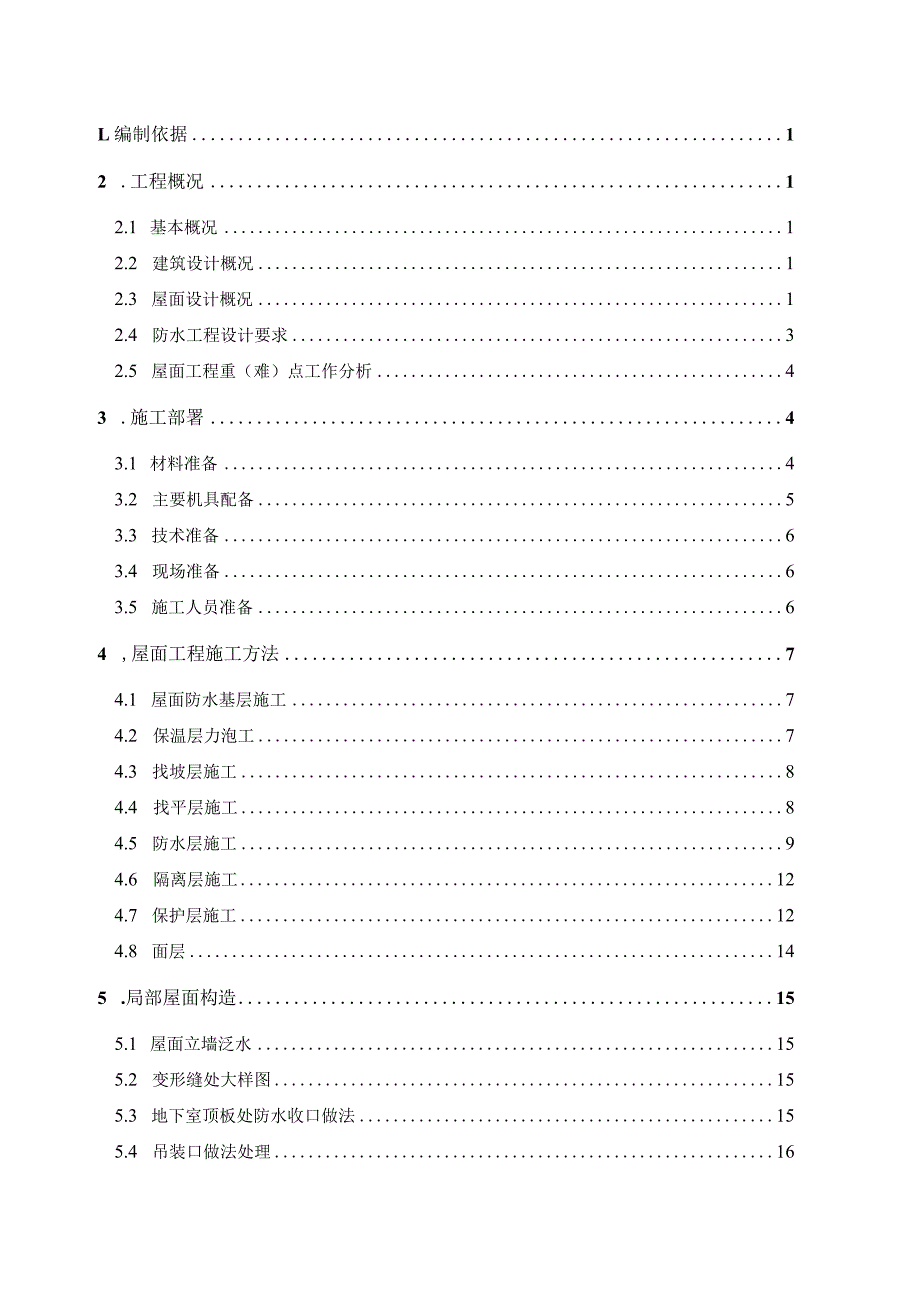

1、L编制依据12 .工程概况12.1 基本概况12.2 建筑设计概况12.3 屋面设计概况12.4 防水工程设计要求32.5 屋面工程重（难）点工作分析43 .施工部署43.1 材料准备43.2 主要机具配备53.3 技术准备63.4 现场准备63.5 施工人员准备64 ,屋面工程施工方法74.1 屋面防水基层施工74.2 保温层力泡工74.3 找坡层施工84.4 找平层施工84.5 防水层施工94.6 隔离层施工124.7 保护层施工124.8 面层145 .局部屋面构造155.1 屋面立墙泛水155.2 变形缝处大样图155.3 地下室顶板处防水收口做法155.4 吊装口做法处理165.5

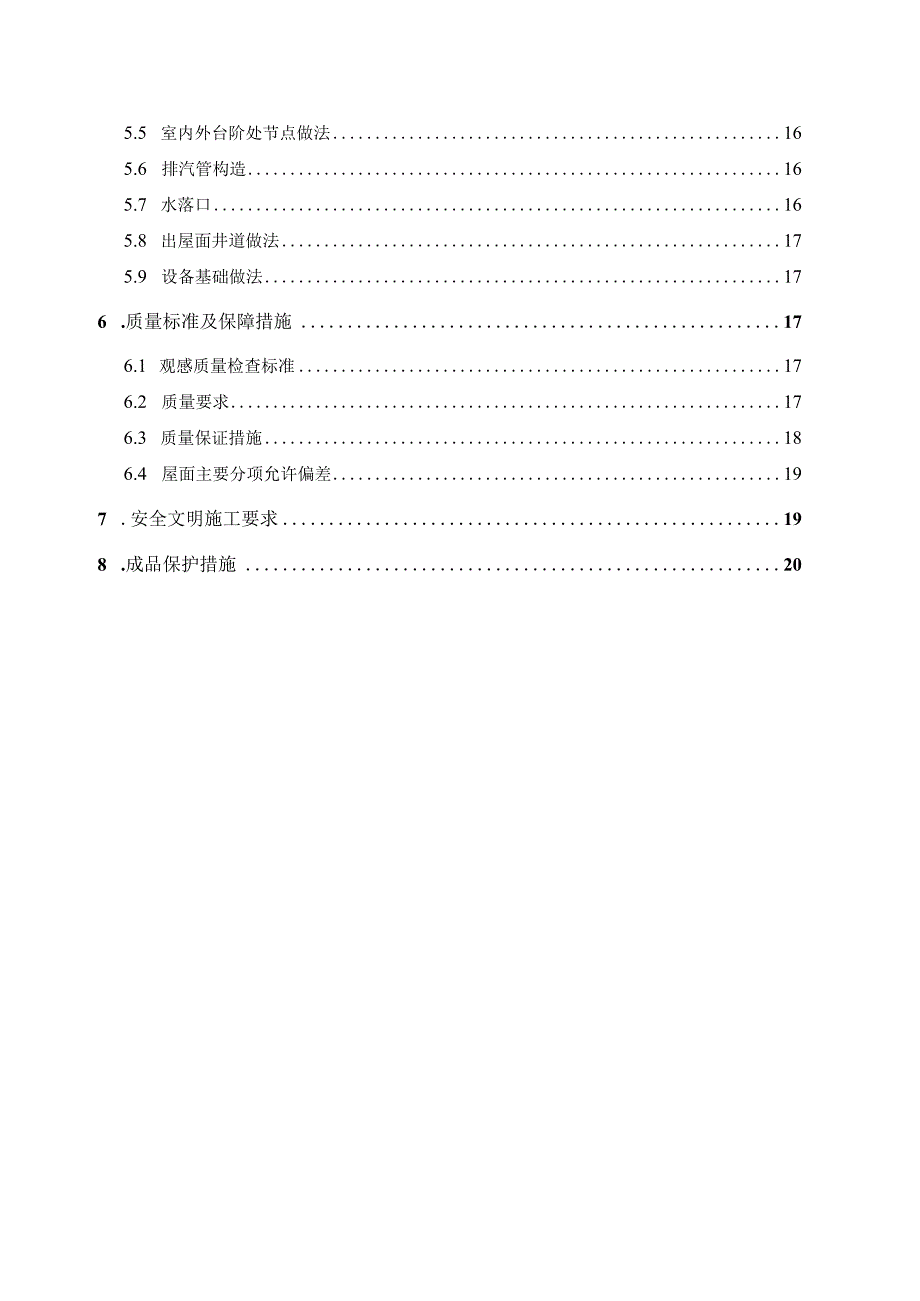

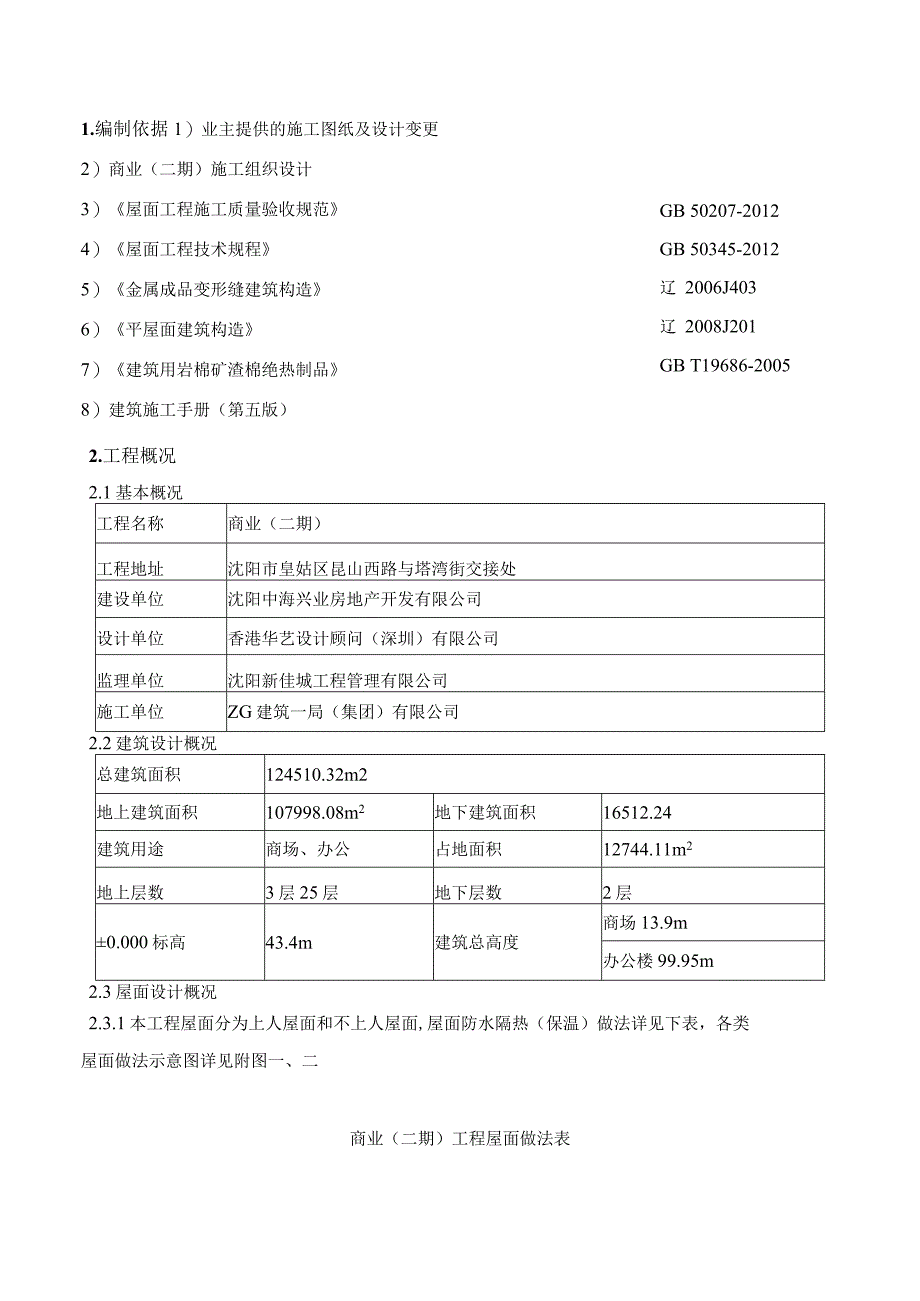

2、室内外台阶处节点做法165.6 排汽管构造165.7 水落口165.8 出屋面井道做法175.9 设备基础做法176 .质量标准及保障措施176.1 观感质量检查标准176.2 质量要求176.3 质量保证措施186.4 屋面主要分项允许偏差197 .安全文明施工要求198 .成品保护措施201.编制依据1）业主提供的施工图纸及设计变更2）商业（二期）施工组织设计GB 50207-2012GB 50345-2012辽 2006J403辽 2008J201GB T19686-20053）屋面工程施工质量验收规范4）屋面工程技术规程5）金属成品变形缝建筑构造6）平屋面建筑构造7）建筑用岩棉矿渣棉绝
3、热制品8）建筑施工手册（第五版）2.工程概况2.1基本概况工程名称商业（二期）工程地址沈阳市皇姑区昆山西路与塔湾街交接处建设单位沈阳中海兴业房地产开发有限公司设计单位香港华艺设计顾问（深圳）有限公司监理单位沈阳新佳城工程管理有限公司施工单位ZG建筑一局（集团）有限公司2.2建筑设计概况总建筑面积124510.32m2地上建筑面积107998.08m2地下建筑面积16512.24建筑用途商场、办公占地面积12744.11m2地上层数3层25层地下层数2层0.000标高43.4m建筑总高度商场13.9m办公楼99.95m2.3屋面设计概况2.3.1本工程屋面分为上人屋面和不上人屋面,屋面防水隔热（
4、保温）做法详见下表，各类屋面做法示意图详见附图一、二商业（二期）工程屋面做法表名称具体做法备注屋面1保温防滑地砖上人平屋面1.8J0厚地砖（5厚聚合物水泥砂浆铺贴，水泥砂浆勾缝）2.20厚聚合物砂浆铺卧3.10厚白灰砂浆隔离层4.2道3.0厚SBS改性沥青防水卷材5.20厚1：3水泥砂浆找平层6.1:8水泥焦渣，最薄处厚30,坡度2%7.130厚屋面保温岩棉板容重IoOkgm3适用塔楼、裙房屋面，使用年限15年屋面2不上人保温屋面1.2道3.0厚SBS改性沥青防水卷材（上部一道自带页岩保护层）2.20厚1：2.5水泥砂浆找平层3.1:8水泥焦渣，最薄处厚30,坡度2%4.130厚保温岩棉板适用
5、楼梯间,机房等小面积屋面屋面3不上人屋面1:2水泥砂浆（掺5%防水剂）找坡2%,最薄处20厚钢筋混凝土屋面板，表面清扫干净用于雨蓬，风井顶，屋顶构架及各种碎挑沿顶等处屋面41:20厚磨光花岗石板，水泥浆擦缝2:1:3干硬性水泥砂浆结合层20厚，表面撒水泥粉3：水泥浆一道（内掺建筑胶）4:1:2水泥砂浆（掺5%防水剂）找坡，坡度2%,最薄处20厚5：钢筋混凝土屋面板，表面清扫干净适用于I-TL1-7轴处风井顶板地下室顶板1.种植土层2.滤水层（聚酯无纺布120gm2）四周上翻100端部用密封胶与墙面粘接50高通长3.100mm厚卵石排水层种植区部分4.50厚C20细石碎（内掺减水剂）双向配615
6、0,6X6M设缝，密封胶嵌缝5.10厚白灰砂浆隔离层6. 2道3.0厚SBS改性沥青防水卷材（其中上部一道为耐根穿刺防水卷材）7. 20厚1:3水泥砂浆找平层8. 1:8水泥焦渣找坡层，最薄处30厚9. 90厚防水保温岩棉板10. 钢筋混凝土自防水地库顶板随打压光地下室顶板1.8-10厚抛光砖，白素水泥擦缝2.30厚1:3干硬性水泥砂浆结合层,表面撒水泥粉厚聚氨酯涂料防潮层4:1:3水泥砂浆找坡最低处20厚抹平5.60厚保温岩棉板室外通道部分2. 3.2屋面工程基本要求1）高度超过Im的高女儿墙浇筑40OnIm高导墙，导墙需与相邻结构板面一同浇筑；高度低于Im的女儿墙与下层结构一同浇筑。2）基
7、层与突出屋面结构（女儿墙、立墙、天窗壁、变形缝、烟囱、管道、上人孔等）的交接处，以及基层的转角处（水落管、天沟、屋脊等），均应做成圆弧。3）屋面找坡坡向雨水口，在雨水口部周围做成略低的凹坑形成积水区。4）刚性防水层与山墙、女儿墙以及突出屋面结构的交接处应留缝隙，并应做柔性密封处理。5）刚性防水层应在水平方向设排气槽，槽内填满炉渣；排气槽布置间距约6m,应与板缝对齐，详见附图4,506）高屋面雨水排至低屋面时，若低屋面为普通水泥砂浆面层，应在雨水管下方屋面嵌设一块490X490X30细石混凝土滴水板保护，四周找平，纯水泥浆擦缝。2.4防水工程设计要求1）本工程防水等级为II级，防水层合理使用年限
8、为15年。2）临空且具有覆土层的地下室顶板，防水等级提高到一级，排水坡度为1.5%,顶板防水层应与侧壁闭合。3）所有防水节点拐角处应有防水加强层。变形缝等特殊部位的防水做法详见本方案第五章节点详图。4）未特殊说明的位置所有防水材料的四周均卷至屋面完成面以上300mm；屋面竖井、女儿墙阴阳转角处、天沟、檐沟应附加一层防水材料。5）凡穿屋面的管道或泛水以上的外墙穿管，等安装完后采用细石碎封严，管根周围应嵌填防水胶与防水层闭合。6）平屋面建筑找坡2%；天沟，女儿墙顶部向内找坡2%o沟底水落差不得超过200mmO7）凡防水材料均应采用非焦油型；凡防水卷材宜采用冷粘贴工艺施工，防水施工时基层含水率不应大
9、于9%,且在雨天及4级风以上天气不得施工。2.5屋面工程重（难）点工作分析2.5.1 裙楼屋面存在大量与结构交接节点，如设备基础、采光井等各细部节点，在屋面施工前应对各个节点逐一考虑，提前将问题解决。2.5.2 由于裙楼中间有一道20Omm宽变形缝，此部位细部节点处理是本工程屋面施工的一项重点。2.5.3 屋面工程存在大量工序穿插，幕墙安装、屋面机电设备安装、擦窗机安装、屋面土建施工穿插进行，而且受实际条件限制，结构封顶后所有屋面大型设备、材料均需在塔吊拆除前运至屋面，导致屋面施工时场地极为狭窄，屋面防水需分段施工，材料发生多次重复倒运，保证各施工段接茬处防水接缝处理质量及确保材料设备倒运时不
10、破坏防水将是屋面施工管理的重点。2.5.4 地下室顶板种植区存在设备吊装口，根据本工程工期要求，需在其上部构造做法完成后再封闭此吊装口，此部位防水处理也是本工程一项重点。3.施工部署3. 1材料准备3. 1.1材料要求（1）施工材料进场使用前必须进行进场复试检验，具体如下1）现场抽样数量：大于100O卷抽5卷，每500卷1000卷抽4卷，100卷499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检查。在外观质量检验合格的卷材中，任取一卷作物理性能。2）保温岩棉板，100Om2为一批，不足100onf按一批计。同一厂家同一品种的产品，抽查不少于3组。保温材料应对其导热系数、密度、抗压强度
11、、含水率进行复验。（2）进场原材料要标明：生产厂名、商标、产品名称、标记、生产日期、批号及制造班次、标准标号、生产许可证及认证防伪标志、产品质量等级（“合格品”、“一等品”、“优等品”字样）。（3）防水卷材贮存于运输时，不同类型、规格的产品应分别存放、不应混杂。避免日晒雨淋，注意通风。贮存温度不应高于50度，立放贮存只能单层，运输过程中立放不超过两层。运输时防止倾斜或横压，必要时加盖苫布。（4）保温岩棉板应采取防雨、防潮、防火的措施，其质量吸湿率不大于5%。3.1.2材料质量证明及检验（1）材料出厂合格证、检验报告等相关资质证明文件。（2）施工前，材料提前进场，进行外观检查后，按批量抽样复试，
12、复试合格后方可使用。已运至现场的材料堆放整齐。（3）防水材料必须进行有建设单位或监理人员参加的有见证取样试验。（4）必须选用与卷材相配套的粘结剂与密封材料，并提供相应的资质证明文件与复试报告。（5）保温材料进场前,要对其厚度、形状、技术指标等进行检查，检验合格后方可入场，将其物资资料进行报验。（6）防水卷材外观质量检验表面平整，边缘整齐，无孔洞、缺编、裂口、胎基未浸透，矿物粒料粒度，每卷卷材的接头。（7）可溶物含量、拉力、最大拉力时延伸率、耐热度、低温柔度、不透水性。3.2主要机具配备手推车、铁锹、铁抹子、水平刮杠、水平尺、摊铺设备、小水桶、木拍子、扫帚、钢丝刷、塞子、钢丝刷、橡皮锤、平板振捣
13、器、混凝土无齿锯、手持汽油喷灯、辐筒等。3.3技术准备1）由于本工程屋面结构形式复杂，劳务分包、工程部施工作业前要熟悉图纸、设计变更,了解细部节点构造。2）在进行防水施工前，应会同建筑设计、机电设计对屋面做法及机电设备、管线设计进行确认，以免事后返工，影响工程质量。3）各级负责人按照屋面施工方案的要求，逐级向架体搭设人员和架体使用人员进行详细的书面技术交底、安全交底。尤其是注意安全交底和成品保护的交底。3. 4现场准备3.1.1 进度安排根据总控计划及现场实际情况，本工程塔楼屋面施工时间拟定于2013.8.302013.9.20,地下室顶板及裙房屋面施工时间拟定于2013.9.212013.1
14、0.10。3.1.2 作业面布置及清理对屋面作业基层进行清理、检查和隐检验收，不得有浮灰和油污，防止脱层或起鼓。如有油污利用铁刷进行清洗。现场安排固定位置摆放和储存屋面施工所需材料。部分材料为易燃物，施工及材料保管期间注意防火安全。3.1.3 现场作业条件1）屋面结构已施工完毕，并经验收合格。2）出屋面的各种机电管线、雨水口施工完毕，出屋面风道施工完毕。3）各施工预留洞口已封堵完毕，施工前应将屋面上的杂物清理干净。3.1.4 测量准备将所需轴线及标高控制线投测到出屋面结构墙或柱外侧，供施工时使用。这些线包括各轴线、标高控制线、雨水口位置、施工用控制线等。3. 5施工人员准备3.1.1 防水施工
