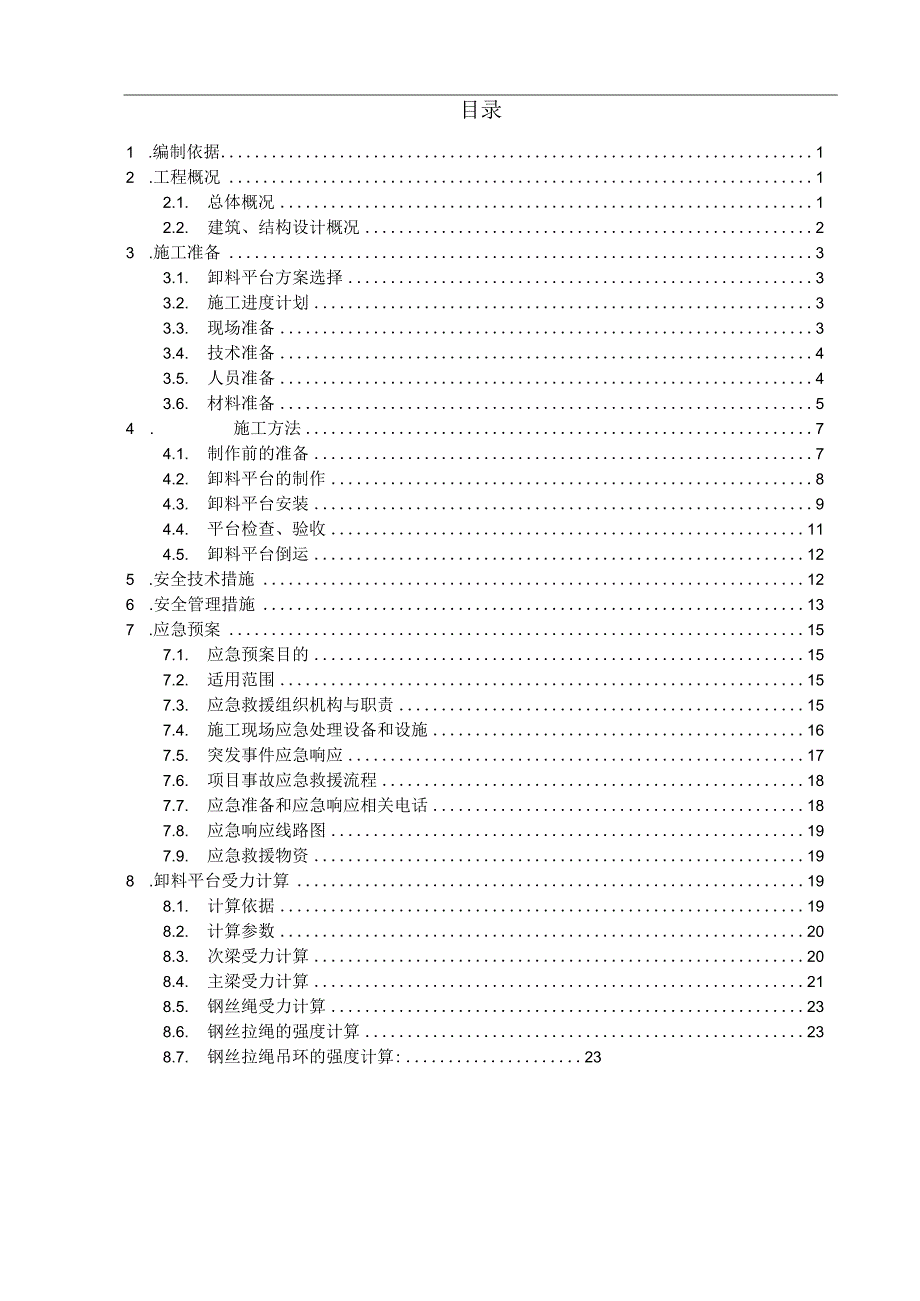

1、目录1 .编制依据12 .工程概况12.1. 总体概况12.2. 建筑、结构设计概况23 .施工准备33.1. 卸料平台方案选择33.2. 施工进度计划33.3. 现场准备33.4. 技术准备43.5. 人员准备43.6. 材料准备54 .施工方法74.1. 制作前的准备74.2. 卸料平台的制作84.3. 卸料平台安装94.4. 平台检查、验收114.5. 卸料平台倒运125 .安全技术措施126 .安全管理措施137 .应急预案157.1. 应急预案目的157.2. 适用范围157.3. 应急救援组织机构与职责157.4. 施工现场应急处理设备和设施167.5. 突发事件应急响应177.6

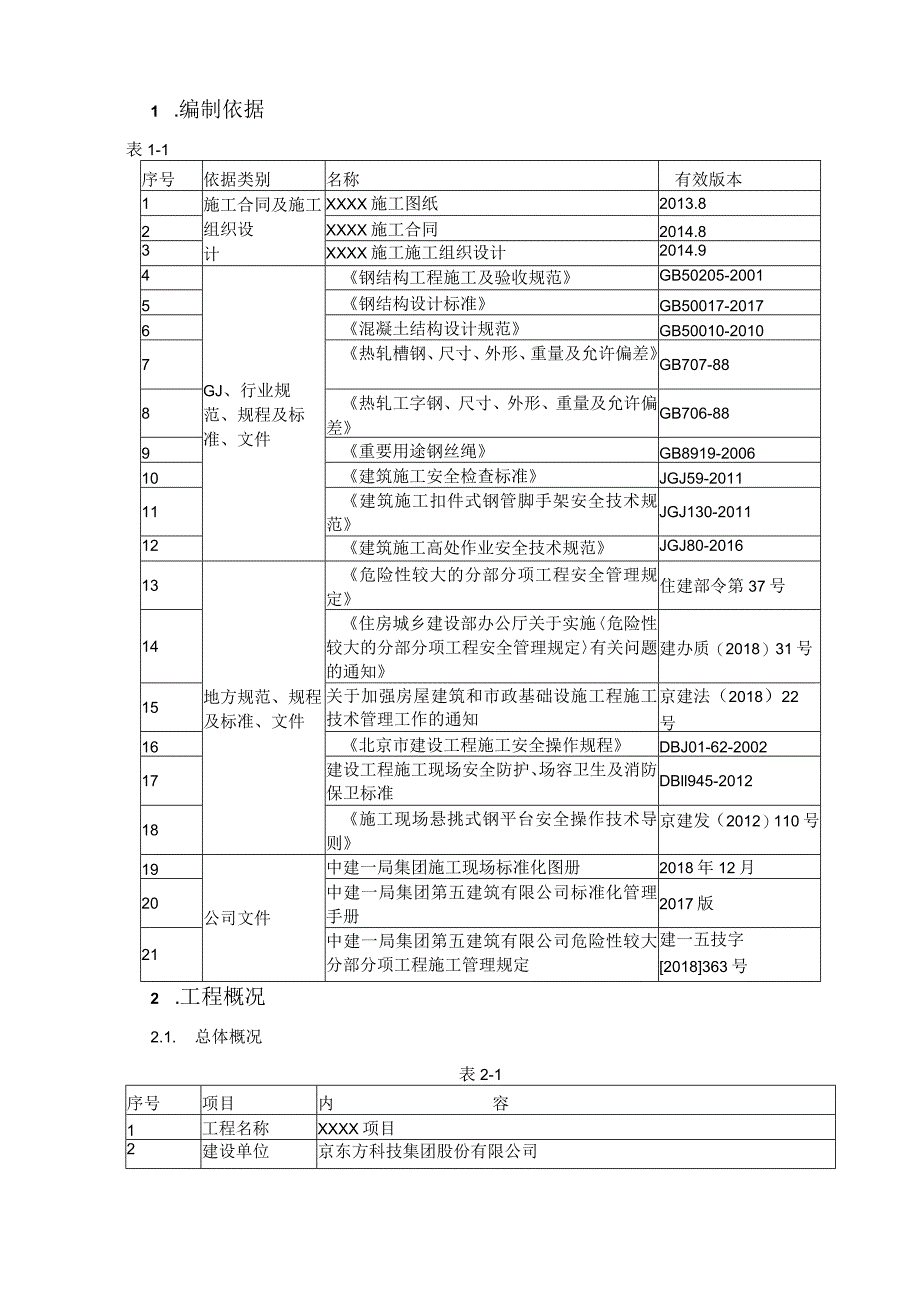

2、. 项目事故应急救援流程187.7. 应急准备和应急响应相关电话187.8. 应急响应线路图197.9. 应急救援物资198 .卸料平台受力计算198.1. 计算依据198.2. 计算参数208.3. 次梁受力计算208.4. 主梁受力计算218.5. 钢丝绳受力计算238.6. 钢丝拉绳的强度计算238.7. 钢丝拉绳吊环的强度计算:231 .编制依据表1-1序号依据类别名称有效版本1施工合同及施工组织设计XXXX施工图纸2013.82XXXX施工合同2014.83XXXX施工施工组织设计2014.94GJ、行业规范、规程及标准、文件钢结构工程施工及验收规范GB50205-20015钢结构设
3、计标准GB50017-20176混凝土结构设计规范GB50010-20107热轧槽钢、尺寸、外形、重量及允许偏差GB707-888热轧工字钢、尺寸、外形、重量及允许偏差GB706-889重要用途钢丝绳GB8919-200610建筑施工安全检查标准JGJ59-201111建筑施工扣件式钢管脚手架安全技术规范JGJ130-201112建筑施工高处作业安全技术规范JGJ80-201613地方规范、规程及标准、文件危险性较大的分部分项工程安全管理规定住建部令第37号14住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质（2018）31号15关于加强房屋建筑和市政基础设

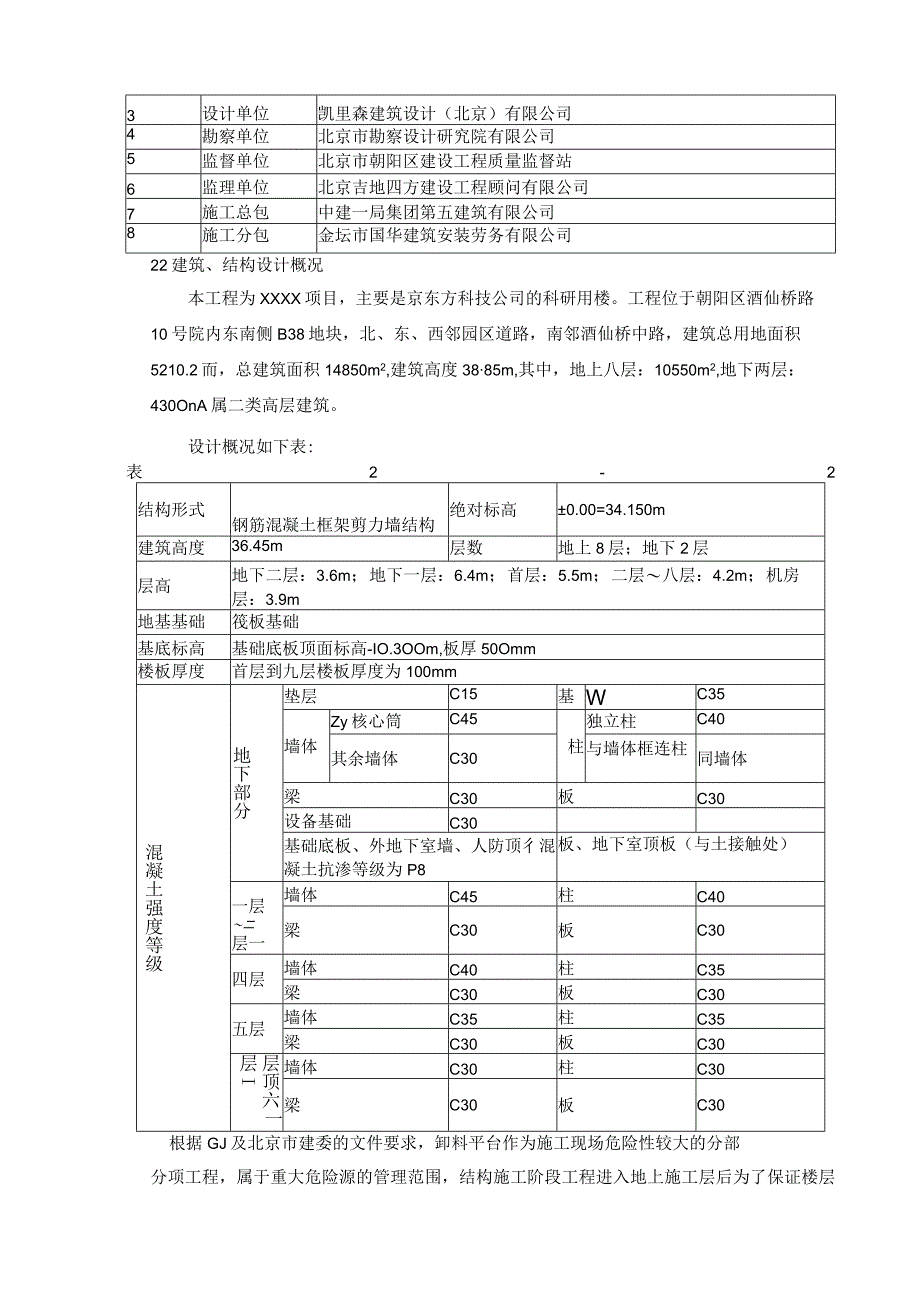

4、施工程施工技术管理工作的通知京建法（2018）22号16北京市建设工程施工安全操作规程DBJ01-62-200217建设工程施工现场安全防护、场容卫生及消防保卫标准DBll945-201218施工现场悬挑式钢平台安全操作技术导则京建发（2012）110号19公司文件中建一局集团施工现场标准化图册2018年12月20中建一局集团第五建筑有限公司标准化管理手册2017版21中建一局集团第五建筑有限公司危险性较大分部分项工程施工管理规定建一五技字2018363号2 .工程概况2.1. 总体概况表2-1序号项目内容1工程名称XXXX项目2建设单位京东方科技集团股份有限公司3设计单位凯里森建筑设计（北京
5、）有限公司4勘察单位北京市勘察设计研究院有限公司5监督单位北京市朝阳区建设工程质量监督站6监理单位北京吉地四方建设工程顾问有限公司7施工总包中建一局集团第五建筑有限公司8施工分包金坛市国华建筑安装劳务有限公司22建筑、结构设计概况本工程为XXXX项目，主要是京东方科技公司的科研用楼。工程位于朝阳区酒仙桥路10号院内东南侧B38地块，北、东、西邻园区道路，南邻酒仙桥中路，建筑总用地面积5210.2而，总建筑面积14850m2,建筑高度3885m,其中，地上八层：10550m2,地下两层：430OnA属二类高层建筑。设计概况如下表:表2-2结构形式钢筋混凝土框架剪力墙结构绝对标高0.00=34.1
6、50m建筑高度36.45m层数地上8层；地下2层层高地下二层：3.6m；地下一层：6.4m；首层：5.5m；二层八层：4.2m；机房层：3.9m地基基础筏板基础基底标高基础底板顶面标高-IO.3OOm,板厚50Omm楼板厚度首层到九层楼板厚度为100mm混凝土强度等级地下部分垫层C15基彳WC35墙体Zy核心筒C45柱独立柱C40其余墙体C30与墙体框连柱同墙体梁C30板C30设备基础C30基础底板、外地下室墙、人防顶彳混凝土抗渗等级为P8板、地下室顶板（与土接触处）一层二层一墙体C45柱C40梁C30板C30四层墙体C40柱C35梁C30板C30五层墙体C35柱C35梁C30板C30层顶六一
7、层I墙体C30柱C30梁C30板C30根据GJ及北京市建委的文件要求，卸料平台作为施工现场危险性较大的分部分项工程，属于重大危险源的管理范围，结构施工阶段工程进入地上施工层后为了保证楼层内的模架材料周转，满足正常施工需要，采用悬挑卸料平台来解决周转材料的倒运。3 .施工部署3.1. 卸料平台方案选择依据工程进度计划，主体结构进入二层施工时，为了便于楼层的模架支撑材料的倒运，在主体结构北侧2层.8层使用一台型钢悬挑卸料平台周转材料，考虑塔吊的工作面，在北立面3-4E轴（I段）、5-6E（II段）轴处埋设预埋件，随现场流水施工轮流安装卸料平台来满足楼层模架材料的倒运需求。图3-1卸料平台平面布置图
8、3.2. 施工进度计划施工部位及工期要求：表3-1部位开始时间完成时间地上首层2014.12.102014.12.17地上2-4层2014.12.182015.01.07地上五层2015.01.082015.01.16地上6-8层2015.01.172015.02.10按照施工进度计划，卸料平台使用时间为2015年01月07日至2015年03月15日。4 .施工准备4.1. 现场准备本工程地上结构采用双排落地式脚手架，楼层的模架配置三层材料，自二层开始利用卸料平台开始倒运模架材料，外双排脚手架大横杆步距为1500mm,立杆纵距为1500mm,为了便于人工倒运模架材料，平台安放前需拆除一个立杆纵
9、距的大横杆，且在拆除的内外排立杆上部加设倒“八字”形斜杆补强架体的稳定性，平台使用完毕吊走后恢复拆除的大横杆。4.2. 技术准备技术部认真熟悉图纸及结合现场进度等情况后进行施工方案编制，务必做到方案切实可行有效。逐级进行交底，项目总工对项目管理人员和施工队伍主要管理人员做方案交底。专业工长以书面及会议形式向作业人员进行技术交底（双方安全生产管理人员签字），技术交底要有针对性、可操作性，针对关键部位和质量控制点，提出具体措施和要求。高处作业中的安全技术措施及其所需料具，必须严格按照施工组织设计中所列的料具采用。4.3. 人员准备4.3.1管理人员的配备及职责表3-2岗位姓名职责总包管理层项目经理
10、现场总指挥，负责组织危大工程验收技术总工组织专项方案的编制，负责方案的审核，组织危大方案论证，对现场管理人员和劳务单位项目经理、技术负责人及班组骨干人员进行方案交底，参加危大方案的实施验收。生产经理现场副总指挥、全面协调组织现场施工技术部负责方案的编制、交底工作安全部负责卸料平台搭设、使用及拆除过程中的安全监督、验收工作工程部负责卸料平台的搭设、验收及使用工作，并协助现场安全人员做好现场的质量及安全工作。测量部负责卸料平台的位移监测劳务分包管理层项目经理配合总包实现现场的施工管理技术主管配合总包实现现场的施工管理专职安全管理人员安全员负责卸料平台搭设、使用及拆除过程中的安全监督工作班组长架子工
11、长负责卸料平台搭设与拆除，协助工长进行现场管理工作模板工长负责模板架料人员管理。4.3.2劳动力配备操作人员基本条件为工作认真负责，按上岗要求的技术业务理论考核和实际操作技能考核取得特种作业人员操作证，操作人员必须持证上岗，辅助人员和必要的工具具体见下表：表3-3序号职务职责人数备注1责任工长现场协调32架子工班组长架子施工负责人13架子工现场施工4持证上岗4安全总监安全检查15专职安全员安全检查56塔吊信号工塔吊指挥2持证上岗劳务分包负责安装，经项目负责人、项目技术部、项目安全部、项目工程部验收通过后方可使用。使用过程中，工程部、安全部必须明确专门负责人对卸料平台的安装、施工、使用进行严格检
12、查、验收、巡视。4.4材料准备本工程中所使用的悬挑卸料平U型锚环台挑出长度均为4.5m（含3000m宽外挑平台+105Omm宽外架+250三宽外架距结构边梁尺寸），锚入楼板L2m,平台宽2.5m。根据方案的设计，悬挑卸料平台的组成材料见下表所示:序号材料名称型号规格数量备注1槽钢普通20#5.7m2根作为平台主梁2槽钢普通14a#2.5m4根作为平台次梁3槽钢普通10#0.4m2根平台限位板4扣件式钢管4833.61.5m10根作为栏杆立杆548.33.63m4根作为栏杆横杆648.33.62.5m2根作为栏杆横杆7平台吊环20圆钢见加工图6个作为平台吊点8钢梁锚环U型锚环见加工图4个层锚固平
13、台型钢9钢丝绳拉环25圆钢见加工图4个层平台吊点拉结10花纹钢板3mm厚块1平台底部硬防护11多层板15mm厚m221平台侧面和底面硬防护12扣件直角扣件个20立杆与横杆扣接13钢丝绳637S+IWR247.2m7.8m艮艮XTl22斜拉受力14钢丝绳637S+IWR245m2根塔吊吊装15钢丝绳夹U形环M22个32固定钢丝绳（一）材料要求1、钢管钢管采用外径48.3mm,壁厚3.6mm的管材，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。进场钢管应有产品质量合格证，钢管上严禁打孔并必须涂有防锈漆。本工程所使用的钢管在进场第一次使用前.，对钢管、扣件及紧固件进行外观检查，并抽取扣件样本进行力学性能和扭矩指标复验，不合格的扣件不得使用。2、扣件扣件为可锻压铸扣件，有直角扣件、旋转扣件、对接扣件，其材质应符合现行GJ标准钢管脚手架扣件（GB15831）的规定，并且要有
