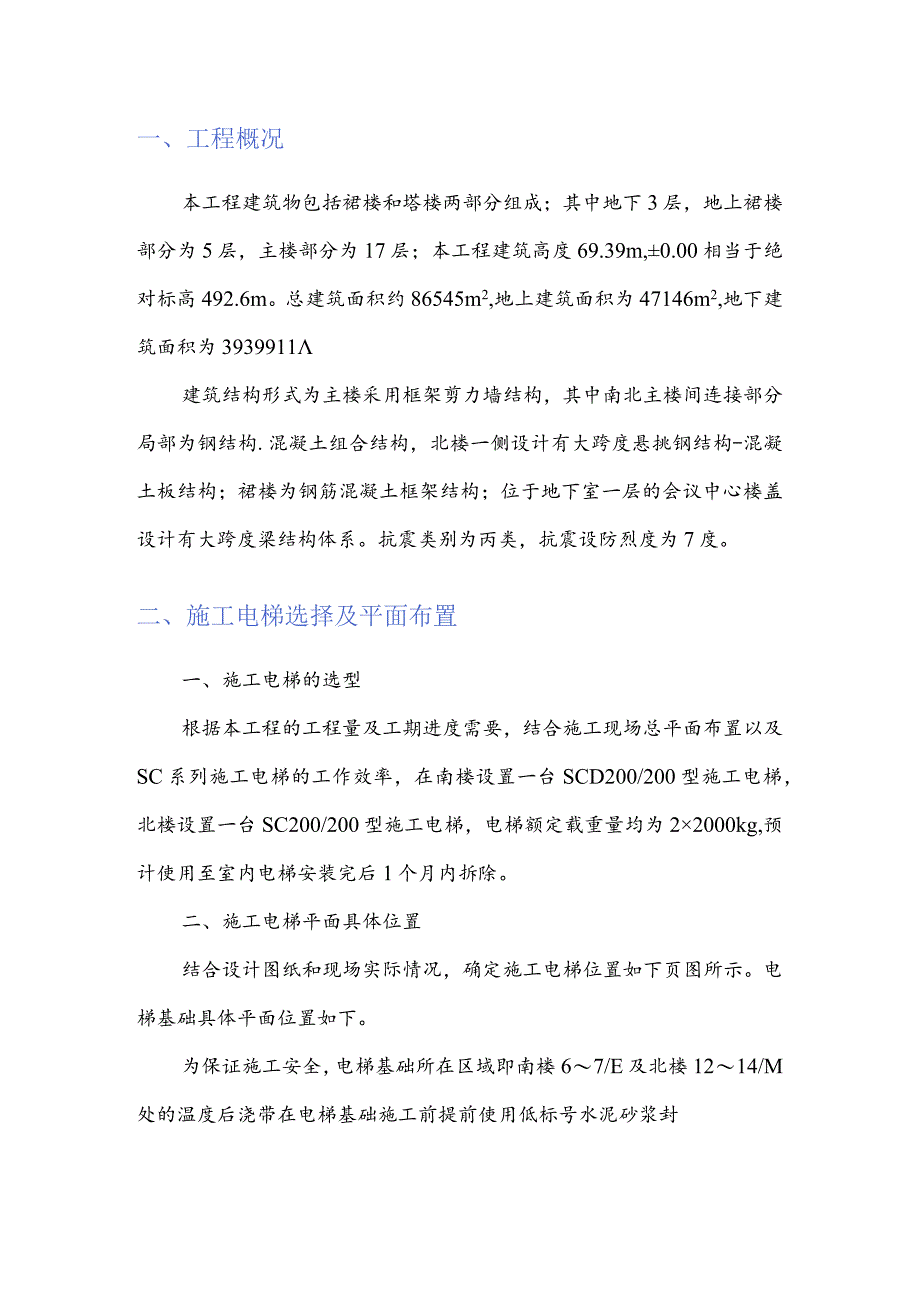

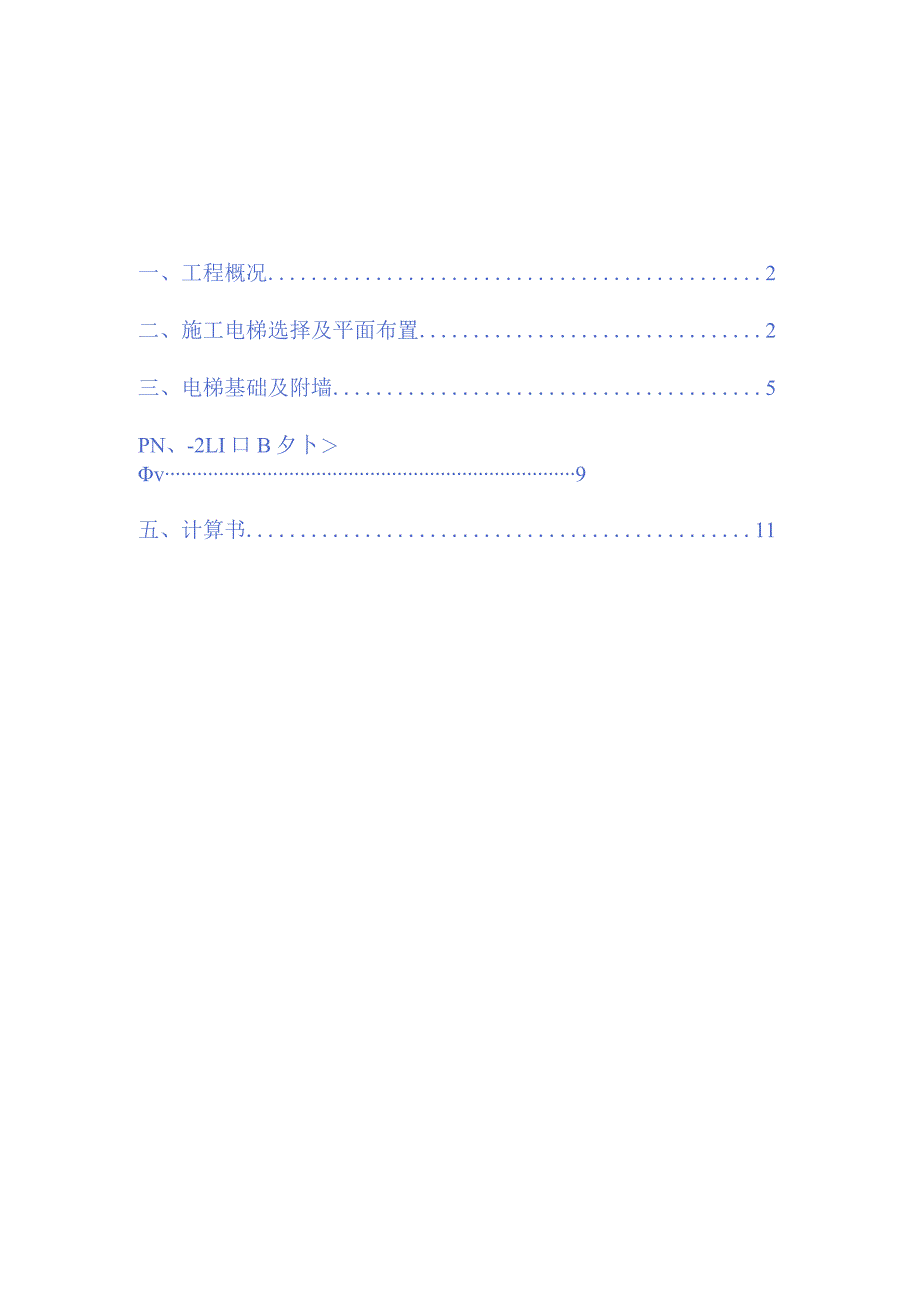

1、一、工程概况2二、施工电梯选择及平面布置2三、电梯基础及附墙5PN、-2LI口B夕卜v9五、计算书11一、工程概况本工程建筑物包括裙楼和塔楼两部分组成;其中地下3层,地上裙楼部分为5层,主楼部分为17层;本工程建筑高度69.39m,0.00相当于绝对标高492.6m。总建筑面积约86545m2,地上建筑面积为47146m2,地下建筑面积为3939911建筑结构形式为主楼采用框架剪力墙结构,其中南北主楼间连接部分局部为钢结构.混凝土组合结构,北楼一侧设计有大跨度悬挑钢结构-混凝土板结构;裙楼为钢筋混凝土框架结构;位于地下室一层的会议中心楼盖设计有大跨度梁结构体系。抗震类别为丙类,抗震设防烈度为7

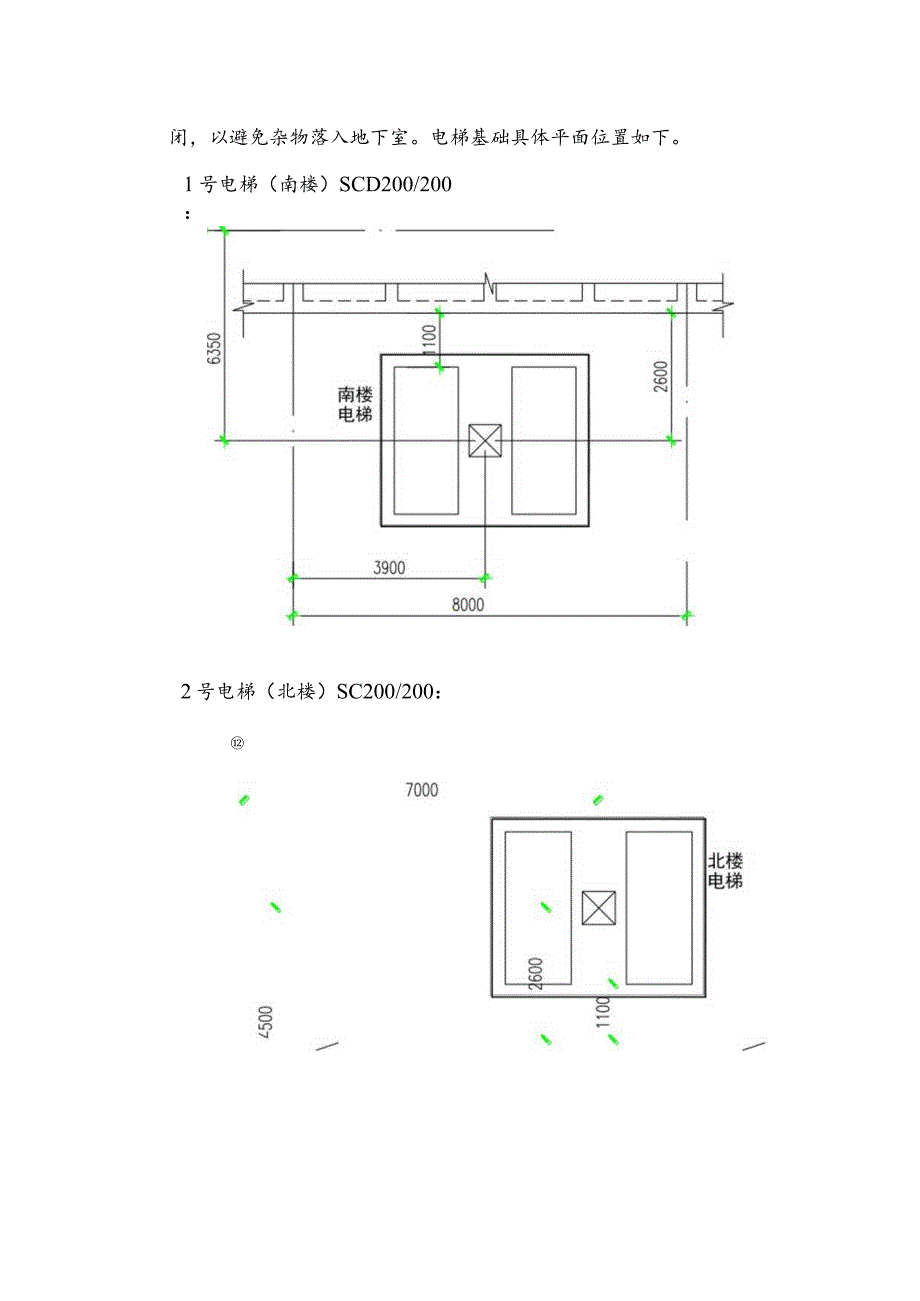

2、度。二、施工电梯选择及平面布置一、施工电梯的选型根据本工程的工程量及工期进度需要,结合施工现场总平面布置以及SC系列施工电梯的工作效率,在南楼设置一台SCD200/200型施工电梯,北楼设置一台SC200/200型施工电梯,电梯额定载重量均为22000kg,预计使用至室内电梯安装完后1个月内拆除。二、施工电梯平面具体位置结合设计图纸和现场实际情况,确定施工电梯位置如下页图所示。电梯基础具体平面位置如下。为保证施工安全,电梯基础所在区域即南楼67/E及北楼1214/M处的温度后浇带在电梯基础施工前提前使用低标号水泥砂浆封闭,以避免杂物落入地下室。电梯基础具体平面位置如下。1号电梯(南楼)SCD2

3、00/200:2号电梯(北楼)SC200/200:QZ5O13三、电梯基础及附墙一、电梯基础1、本工程施工电梯选用SC系列施工电梯,按照SC系列施工升降机使用说明书中基础通用图的要求,电梯基础板内钢筋直径需8mm(一级钢筋),间距W250mm。按本工程图纸地下室顶板结构平面配筋图,顶板配筋为双层双向10200,满足施工电梯基础的配筋要求。故可以将施工电梯的基础直接设置在顶板上,采用植筋的方式设置施工电梯安装预埋件,南北楼电梯安装预埋件具体定位尺寸及施工方法分别如下。1)、南楼施工电梯基础:基础平面图如下所示:剖面图如下所示:2)、北楼施工电梯基础:基础平面图如下所示:剖面图如下所示:三、施工电

4、梯基础顶撑按照计算书(详见第五节施工电梯基础计算书),由于施工电梯基础下地下室顶板可以满足使用荷载要求,为安全起见,在承重区域内加设钢管支撑(具体范围详见上页图),钢管上加顶托,垫木材支撑在楼板下,立杆间距为600mm,横杆步距为1200mm,纵横双向距地200mm各加设扫地杆,四边各设置一道竖向剪刀撑。当立杆高度大于4m时,在脚手架中间设置水平剪刀撑一道,并应保证立杆钢管上下轴心对齐(由各区综合工长测量放线于楼地面上,做出显著标示,并在搭设脚手架时提前做好交底及检查),从地下室顶板开始支撑至地下室底板。施工电梯必须待支撑设置完毕,经技术部、质安部验收通过后方可使用。地下室楼层板地下室楼层板三

5、、电梯附墙电梯附墙严格按照施工电梯说明书施工。(1)电梯附墙方式本施工电梯附墙系统选用间接附墙形式(详见施工电梯说明书)。附墙预埋件预埋在边框梁上,南楼在施工过程中要作好附墙预埋工作,北楼直接焊接在钢梁上。南楼施工电梯附墙预埋件尺寸详见下图(每部电梯每层两个)。北楼施工电梯附着方式为在钢梁下翼缘底焊接预埋钢板,电梯附着杆与钢板连接。焊接钢板大样详见下图:北楼施工电梯附墙大样图(2)附墙安装:导轨架高度小于75米,墙上预埋件间距为2米,南楼第一次附墙预埋在三层结构边框梁上,以后每次附墙均在边框梁上,每2层附墙一次;北楼在钢梁下翼缘底焊接预埋钢板,第一次附墙预埋在三层钢梁上,以后每2层附墙一次,南

6、北楼施工电梯最大自由端高度均不超过9米。具体安装过程及技术参数严格按照SC系列施工升降机使用说明书执行。并由设备租赁公司编制专项施工方案,经其内部审批后报我项目部,再由我项目部报上级主管单位部门审核审批。四、施工电梯口部外架施工电梯口部脚手架独立搭设,与外脚手架之间用钢管连接,封闭方法同外脚手架。施工电梯口部脚手架搭设如下:统一按下图搭设。大横杆90Omm一道,扫地杆距地20Ommo大横杆与立杆节点均设置小横杆,进楼层位置均采用木跳板全封闭,并与小横杆绑扎牢靠。架子立面除正对电梯门位置外,均采用密目安全网和钢板网全封闭。南北楼均需要对现存电梯口处架子检查并加固,特别是立杆对接部位需要仔细检查。

7、电梯口部外架每四层用钢丝绳卸载一道,钢丝绳需按要求拉结、紧固,卸载用钢丝绳统一为6x12股16钢丝绳(增大安全系数),卸载位置在电梯门两侧立杆与横杆交接处,每个节点一根,共八根,利用剪力墙对拉螺杆孔抱柱拉结。花篮螺栓采用Co型。钢丝绳要拉紧,切实起到卸载作用。施工电梯安全门的使用应符合公司安全设施标志标示标准化图册的要求,其强度应能承受IkN/m的水平荷载。施I:电梯基础长度架子搭设示意图g全门汴工电Q标在节a【用00J弭 I I2200 3200 I 500 施工电梯平台侧面图单位:mm五、计算书基础承受荷载=吊笼重(kg)+外笼重(kg)+标准节总重(kg)+对重重(kg)+额定载荷重(k

8、g)0.02(kN)吊笼重:21850kg外笼重:148Okg标准节总重(每节重180kg,按50节计)对重重量:21200kg额定载荷重:22000kg电梯总重=2x1850+1480+18050+21200+22000X0.02=418kN按施工电梯使用说明书,基础底面积为3.84.4m,则基础每平方米压强为:418/(3.84.4)=25kNm227.6kNm2(施工电梯基础下顶板使用荷载)根据总平面图,施工电梯处的建筑地面标高为-0.300m,而其结构板面标高为-0.70Om(结施38、39),故此处地面覆土厚度设计值为0.4m,顶板覆土重为7.6kN/n?。根据总图显示,此处为环形消防通道,故按照结施2结构设计总说明,其主要使用荷载标准值为20+7.6=27.6kNm2o可以满足上述使用要求。底部扣件式钢管脚手架支撑作为安全储备,增加安全系数即可。2.12楼、屋面主要使用荷载标准值(详结施2结构设计总说明)室外地下室顶板(不包括覆土重)无消防车:5.0kN/m2有消防车:20kN/m2室外地下室顶板覆土重最厚处1.2m22.8kN/m2最薄处0.4m7.6kN/m2
