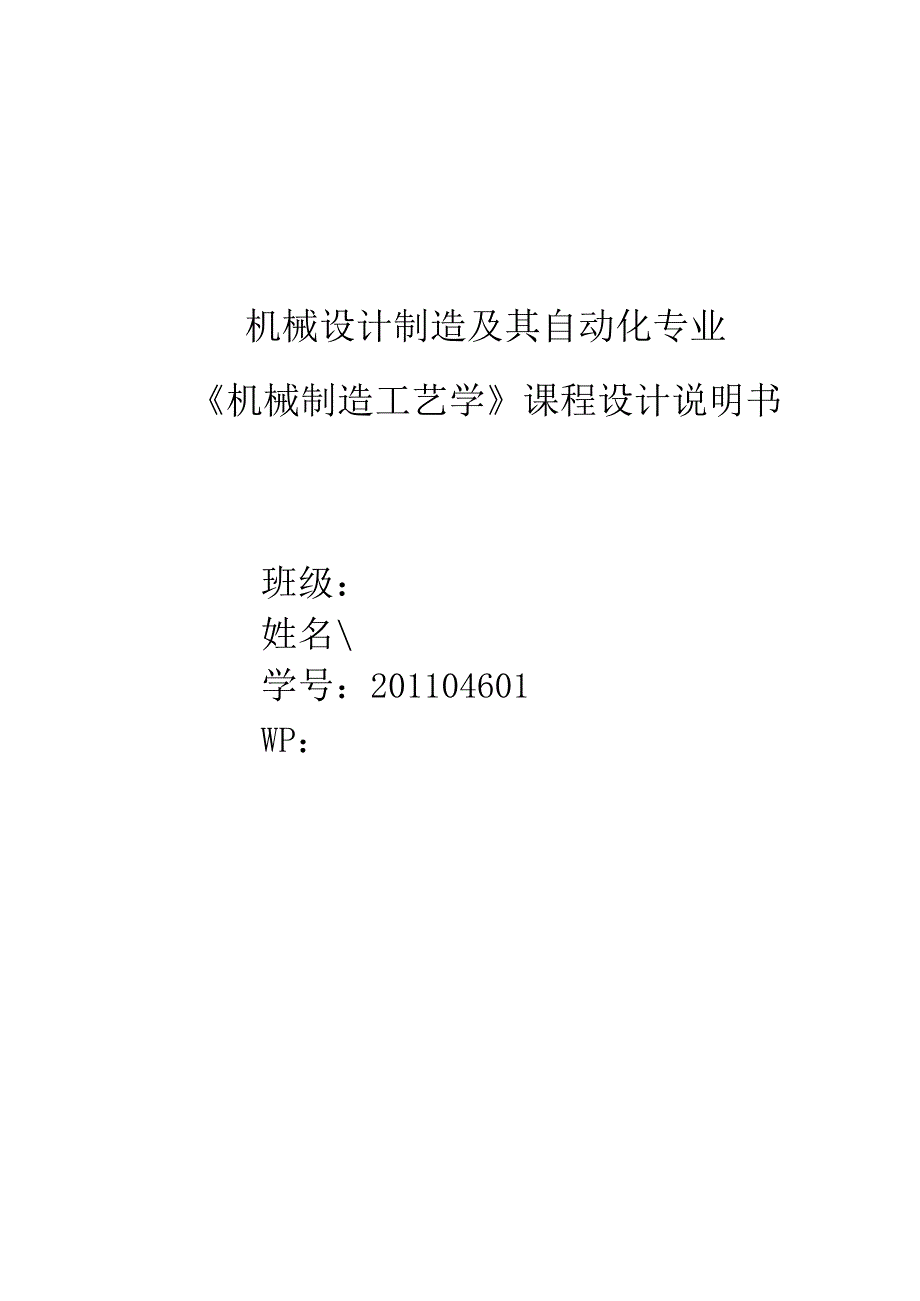

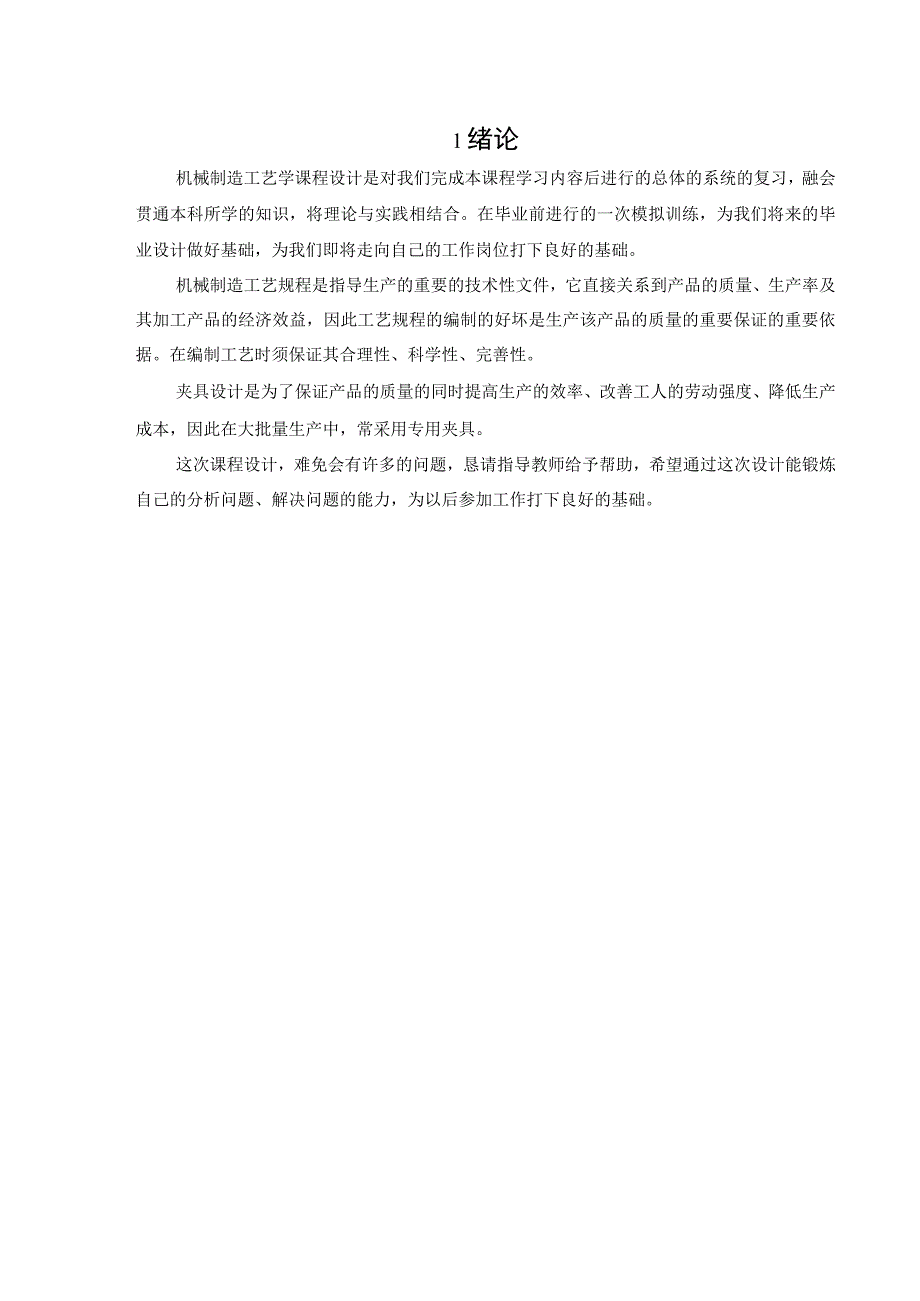

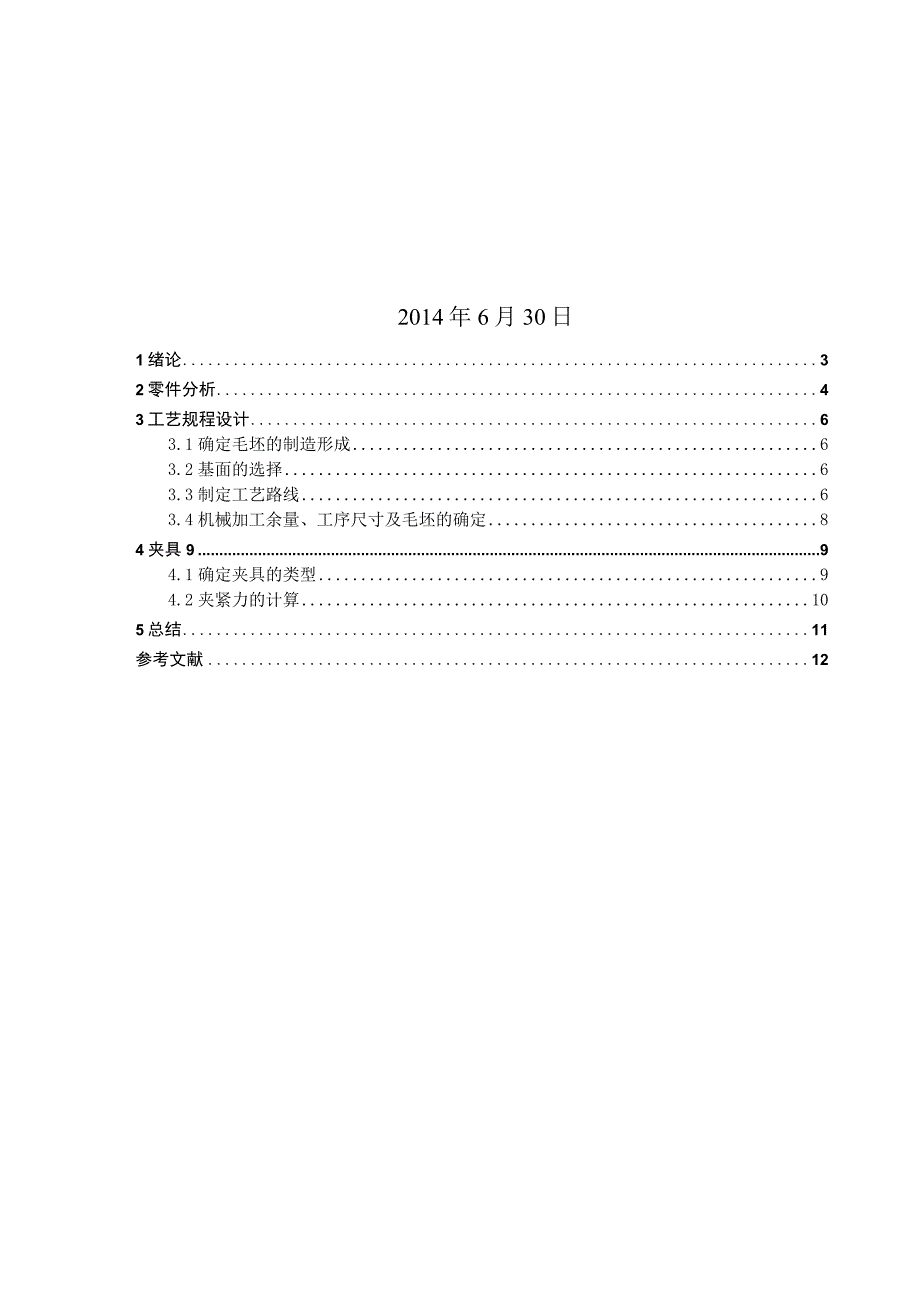

1、机械设计制造及其自动化专业机械制造工艺学课程设计说明书班级：姓名学号：201104601WP：2014年6月30日1绪论32零件分析43工艺规程设计63.1确定毛坯的制造形成63.2基面的选择63.3制定工艺路线63.4机械加工余量、工序尺寸及毛坯的确定84夹具994.1确定夹具的类型94.2夹紧力的计算105总结11参考文献121绪论机械制造工艺学课程设计是对我们完成本课程学习内容后进行的总体的系统的复习，融会贯通本科所学的知识，将理论与实践相结合。在毕业前进行的一次模拟训练，为我们将来的毕业设计做好基础，为我们即将走向自己的工作岗位打下良好的基础。机械制造工艺规程是指导生产的重要的技术性文
2、件，它直接关系到产品的质量、生产率及其加工产品的经济效益，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。在编制工艺时须保证其合理性、科学性、完善性。夹具设计是为了保证产品的质量的同时提高生产的效率、改善工人的劳动强度、降低生产成本，因此在大批量生产中，常采用专用夹具。这次课程设计，难免会有许多的问题，恳请指导教师给予帮助，希望通过这次设计能锻炼自己的分析问题、解决问题的能力，为以后参加工作打下良好的基础。2.零件分析1、零件的作用传动齿轮，它是齿轮的一个主要一种，其功用是传递运动和运动方向，以适应传动机构运动的需要。题目所给的零件是传动齿轮，齿轮机构用于传递原动机与工作机之间
3、的运动和动力。它可以实现不同的匀速运动或按预定规律变化的运动，也可以改变运动的形式，如将转动转化为移动或相反。齿轮传动是机械中应用最为广泛的一种传动装置。这是因为它具备一系列显著的优点：（1）可以实现精确的匀速和变速运动，某些精密的减速装置，其运动误差可控制在1角分以内。（2）既可用于高速和重载的传动，又可用于精密和微小的机械与仪表中，目前已有圆周速度200ms和传动功率50000KW的齿轮装置，而在微机械中，近年已制造出直径为数十微米的齿轮。齿轮机构的优点有：1）齿轮机构传动比恒定，寿命长，工作可靠性高。2）齿轮机构传递的功率和圆周速度分别可达100OOOkw、300mso3）齿轮机构能够实
4、现平行轴和不平行轴之间的传动。齿轮机构的缺点有：1）齿轮机构的制造成本过高。2）齿轮机构不适用于远距离的传动。3）低精度齿轮会产生有害的冲击，噪音和振动。生产纲领的大小对生产组织和零件加工工艺过程起着重要的作用.它决定了各工序所需专业化和自动化的程度以及所选用的工艺方法和工艺装备。零件生产纲领可按下式计算，N=Qn（I+a*）（1+b阶式中：N零件的生产纲领（件/台）Q产品的年产量（台/年），n每台产品中，该零件的数量（件/台），a%零件的备品率，b%-零件的平均废品率。2、零件的工艺分析传动齿轮零件如图所示，该零件主要加工表面及技术要求分析如下。（1）同轴孔635H7,649H7和同轴外圆9
5、2.55k7,66的同轴度、径向圆跳动公差等级为89级，表面粗糙度为RaWL6m.。加工时最好在一次装夹下将两孔或两外圆同时加工。（2）与基准孔有垂直度要求的端面，其端面圆跳动公差等级为7级，表面粗糙度为RaW3.2m0工艺过程安排时应注意保证其位置精度。（3）距中心平面74.5mm的两侧面，表面粗糙度为RaW6.3m。（4）35孔的尺寸精度要保证，但孔轴线的同轴度共差等级为9级及两孔公共轴线对基准孔（A1-A2）位置度公差值为0.06m,应予以重视。（5）各外圆位置度公差为，齿轮轮齿轮的跳动公差要保证。（6）该零件选用材料为20CrMnTi,这种材料具有低碳合金钢的特性，切削性能和工艺性均较
6、好。由各加工方法的经济精度及一般机床所能达到的精度可知，该零件没有很难加工的表面，各表面的技术要求采用常规加工工艺均可达到。但是在加工过程中应注意齿轮端面的加工。3、零件图Pn黜S:二o41.5L75072 Oo0.0, + +8、Lnlnl-d60图2-1零件图4、热处理工序的安排热处理工序主要用来改善材料的性能及消除应力。热处理的方法，次数和在工艺路线中的位置，应根据零件材料和热处理的目的而定。热处理安排为毛坯一粗加工（粗车）一半精加工（半精）一精加工（精车）（去应力退火或者时效去应力）齿轮加工工艺过程：毛坯的选择热处理1齿坯加工-齿面加工一齿端的加工-一热处理2-精基准的修正。3.工艺规
7、程设计3.1 确定毛坯的制造形成1、确定毛坯种类根据零件材料确定毛坯为锻件。根据其桔构形状、尺寸大小、生产类型和材料性能，毛坯的铸造方法选用砂型机器造型。2、确定锻件及形状根据表1-6取加工余量等级为MA-G级。根据表1-7确定各表面的锻件机械加工余量(查表前必须先选择定位基准，以便确定基本尺寸)。3.2 基面的选择1、选择粗基准选择内孔和端面定位元件.先加工外圆，按“基准先行”的原则，采用外圆及端面为粗基准先加工内孔。2、选择精基准为了保证圆跳动要求，各主要圆柱表面均互为基准加工，并尽量遵守基准重合的原则。其余表面加工采用“一孔一端面的定位方式，即以端面及635H7内孔为精基准。这样，基准统
8、一，定位稳定，夹具结构及操作也较简单。但必须提高这个内孔的精度，以保证定位精度。3.3 3制定工艺过程(1)选择表面加工方法查表1-19表1-21,根据各表面加工要求和各种加工方法所能达到的经济精度，选技零件主要表面的加工方法与方案如下：35H7内孔加工：粗车)一半精车一精车。392.55外圆加工：粗车一半精车一精车，齿轮端面加工：滚齿一磨齿一精基准修正。(2)选择加工机床外圆和端面的加工采用CA6140车床，包括内孔的加工，齿轮端面的粗加工采用滚齿机加工，精加工采用磨齿机加工，内孔的磨削加工采用普通的磨床加工，键槽加工采用拉车加工。(3)加工刀具的选择高速钢是含有较多的w、Mo、Gr、V的的
9、高合金工具钢，与碳素工具钢和合金工具钢相比，高速钢具有较高的热稳定性(500C650C时仍能切削)，故高速钢刀具允许使用切削速度较高。高速钢还具有良好的综合性能。其强度和韧性是现有刀具材料中最高的(其抗弯强度是强硬质合金的23倍，韧性是硬质合金的910倍)，具有一定的硬度和耐磨性，切削性能能满足一般加工要求，高速钢刀具制造工艺简单，刃磨易获得锋利的切削刃，能锻造，热处理变形小，所以适合加工本零件。车床上用硬质的合金刀，滚齿机是用专用的齿轮滚刀，磨齿机上用专用的齿轮磨刀，拉床上用矩形拉刀。(4)确定工艺过程方案(1)拟定方案。各表面加工方法及粗、精基准已基本确定，现按照“先粗后精、先主后次、基准
10、先行等原则，初步拟定工艺过程方案.如下表所示：表2-1工序工序号工序名称工序内容01锻锻造毛坯02热处理对毛坯进行正火处理03车粗车35内孔，留磨削余量0.4mm04车粗车92.55外圆,端面05车半精车外圆。留磨削余量0.4mm06车齿端的加工倒圆，倒尖，倒棱07滚齿轮齿齿形的滚齿加工08热处理齿面的渗碳淬火热处理5864HRC09插键槽插8*3.3的键槽。保证和A0.035的平行度与0.05的对称度10倒角倒角1X45,1.545o11磨外圆至尺寸12磨磨内孔至35InIn公差要求0+0.02713磨齿面磨削14钳去毛刺15检检验3.4机械加工余量、工序尺寸及毛坯的确定在大批大量生产中则应
11、科学地.严格地选择切削用量，以充分发挥高效率设备的潜力和作用。切削用量的选用与下列因素有关：生产率，加工质量（主要是表面粗糙），切削力所收起的工艺系统弹性变形，工艺系统的振动，刀具耐用度，机床功率等。在综合考虑上述因素的基础上，使背吃刀量ap,进给量f,切削速度V的积最大。一般应先尽量取在的冲，其次尽量取大的进给量f,最后取合适的切削速度。生产直齿圆柱齿轮时选择的材料是20CrMnTi,因为其强度较高，塑性和韧性尚好，用于制作承受负荷较大的小截面调质件，所以我们在生产的过程中考虑到其力学性能和我们生产的经济性，型号为4B10的直齿圆柱齿轮，我们可以不考虑起预先热处理的问题。下一个工艺我们采用的
12、是模锻，因为对于这样一个尺寸不是很大的直齿圆柱齿轮来说，模锻呢能实现我们快速、和大批量生产的要求，根据实际需要和安装要求，我们在模锻的时候呢新增了对倒圆的处理，和中心孔的成型，这样可以在说短时间和提高加工经济性，我们所采用的是目前比较先进的压力锻造机J23-16T,我们模锻的毛坯尺寸大小和形状是93x42的毛料。4.夹具设计4.1 确定夹具的类型由齿轮零件的加工比较简单，主要是齿轮端面的加工，故可采用心轴定位,再用螺栓紧固零件来定位夹紧工件.夹具的简图如下：1 .确定工件的定位方式及定位元件的结构工件的定位方式主要取决于工件的加工要求和定位基准的形状.尺寸。分析加工工序的技术条件和定位基准选择
13、的合理性，遵循六点定位原则，按定位可靠.结构简单的原则，确定定位方式。常见的定位方式有平面定位.内孔定位.外圆定位和组合定位（一孔一端面）定位等。在确定了工件的定位方式后，即可根据定位基面的形状，选取相应的定位元件及结构。2 .工件的夹紧方式，计算夹紧力并设计夹紧装置夹紧机构应保证工件夹紧可靠.安全.不破坏工件的定位及夹压表面的精度和粗糙度。在设计夹紧装置时必须合理选择夹紧力的方向和作用点，必要时还应进行夹紧力的估算。在确定夹紧力的大小时.，为简化计算，通常将夹具和工件看成一个刚性系统。根据工件所受切削力，夹紧力（大型工件还需考虑重力，惯性力等等）的作用情况，找出加工过程中对夹紧最不力的状态，
