1、附录A植筋系统试验通用要求A.1试验用混凝土试件和钢筋A.1.1试验用混凝土原材料应符合现行行业标准混凝土用机械锚栓JG/T160的有关规定。A.1.2混凝土试件的强度应分为两种：抗压强度为30MPa5MPa的低强度混凝;抗压强度为60MPa5MPa的高强度混凝土。A.1.3试件混凝土强度应符合下列规定：1试件混凝土抗压强度应依据同条件养护的混凝土立方体试块确定，混凝土的龄期不宜少于21d。2应在植筋试验的同时试压试块强度，同一龄期的试块数量不应少于3个，取3个试件混凝土实测强度的平均值作为试件的实测强度值,精确到0.1Nmm2o3当试验持续时间较长时，应在试验的开始、过程中和结束时分别试压试
2、块强度。当连续两次试压试块的强度差不超过5MPa,可取强度的平均值作为试件混凝土抗压强度。4当对预留试块强度的代表性存疑时，应在混凝土试件上钻取芯样检测推定试件混凝土强度。5对试样进行约束拉拔后，均应根据相关要求对测试结果换算为指定混凝土强度对应的值。【条文说明】以上要求是参照GBZT50107混凝土强度检验评定标准5.2的相关规定。结合混凝土用机械锚栓JGJ/T160附录G和欧洲认证标准混凝土后锚固植筋EAD330087附录B的有关规定。A.1.4混凝土试件应无裂缝，且应符合下列规定：1混凝土试件宜为素混凝土，可适当配置构造钢筋，植筋的混凝土锥体顶点角120范围内不宜布置钢筋。2混凝土试件宜

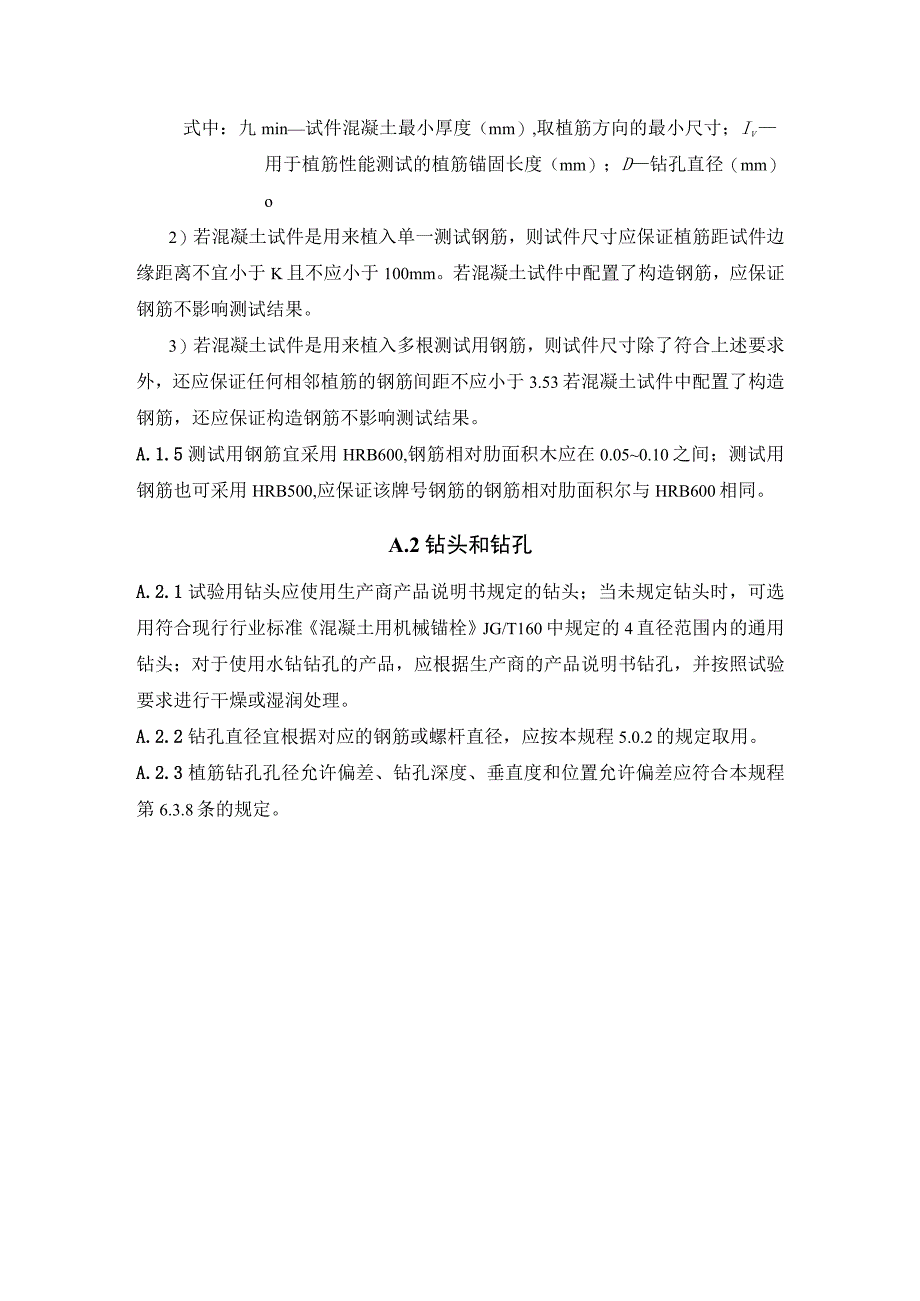

3、水平浇筑，若垂直浇筑，浇筑的最大高度不应大于1.5m,且应均匀致密。3混凝土试件尺寸应满足下列要求：D混凝土试件最小厚度min应满足下式要求:(A. 1.4)hmnv2Z)式中：九min试件混凝土最小厚度（mm）,取植筋方向的最小尺寸；Iv用于植筋性能测试的植筋锚固长度（mm）；D钻孔直径（mm）o2）若混凝土试件是用来植入单一测试钢筋，则试件尺寸应保证植筋距试件边缘距离不宜小于K且不应小于100mm。若混凝土试件中配置了构造钢筋，应保证钢筋不影响测试结果。3）若混凝土试件是用来植入多根测试用钢筋，则试件尺寸除了符合上述要求外，还应保证任何相邻植筋的钢筋间距不应小于3.53若混凝土试件中配置了
4、构造钢筋，还应保证构造钢筋不影响测试结果。A.1.5测试用钢筋宜采用HRB600,钢筋相对肋面积木应在0.050.10之间；测试用钢筋也可采用HRB500,应保证该牌号钢筋的钢筋相对肋面积尔与HRB600相同。A.2钻头和钻孔A.2.1试验用钻头应使用生产商产品说明书规定的钻头；当未规定钻头时，可选用符合现行行业标准混凝土用机械锚栓JG/T160中规定的4直径范围内的通用钻头；对于使用水钻钻孔的产品，应根据生产商的产品说明书钻孔，并按照试验要求进行干燥或湿润处理。A.2.2钻孔直径宜根据对应的钢筋或螺杆直径，应按本规程5.0.2的规定取用。A.2.3植筋钻孔孔径允许偏差、钻孔深度、垂直度和位置
5、允许偏差应符合本规程第6.3.8条的规定。A.3试验用仪器设备A.3.1植筋抗拉锚固性能试验应采用约束抗拉试验。可采用图A.3.1的试验装置。1一球锐；2压力传感器；3一千斤顶；4一位移传感器；5一支撑；6转接头；7一约束 钢板；8混凝土试件；9一植筋杆件：图A.3.1抗拉试验装置示意A.3.2非约束抗拉试验应符合下列规定：1植筋与加载设备支撑点净距不应小于26ef。2位移测量参考点与植筋净距不应小于1.5efo3荷载应通过校接传递给植筋杆件。4在不受边距和间距影响的单钢筋试验中，中心距和中心到自由边缘的距离应足够大，以允许在混凝土中形成顶角为120的不受限制的破坏锥体。A.3.3约束抗拉试验

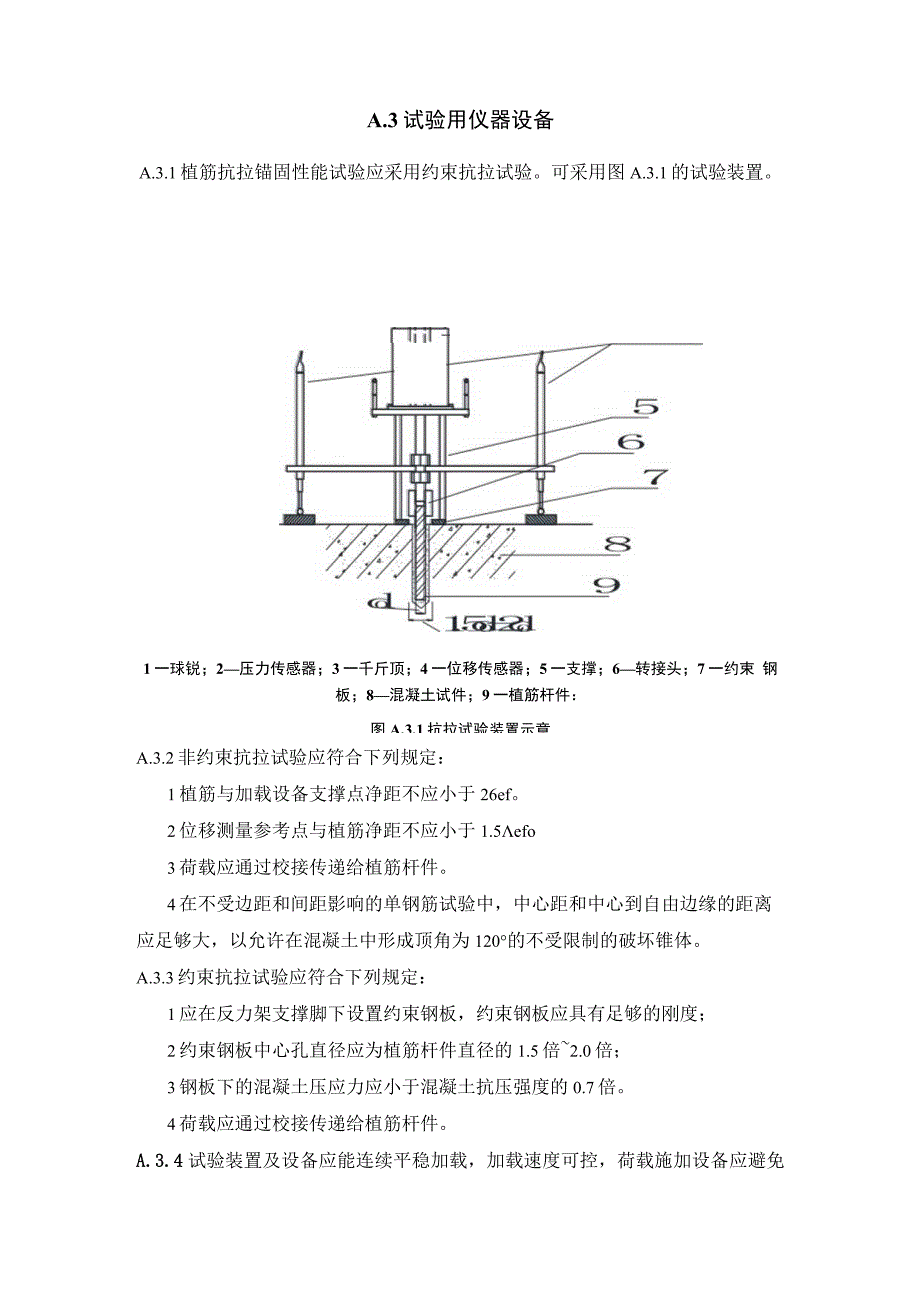

6、应符合下列规定：1应在反力架支撑脚下设置约束钢板，约束钢板应具有足够的刚度；2约束钢板中心孔直径应为植筋杆件直径的1.5倍2.0倍；3钢板下的混凝土压应力应小于混凝土抗压强度的0.7倍。4荷载应通过校接传递给植筋杆件。A.3.4试验装置及设备应能连续平稳加载，加载速度可控，荷载施加设备应避免荷载突然增加。A.3.5抗震性能等专项试验宜采用电液伺服加载设备。A.3.6力值测量设备的系统误差不应大于1.0%F.S,分辨率宜为O.lkN。A.3.7位移应连续记录，位移测量设备的系统误差不应大于O.5%F.S,分辨率宜为0.02mmOA.3.8扭矩扳手的准确度宜优于5%F.SA.4植筋安装A.4.1植
7、筋应安装在混凝土试件的模板支撑，保证混凝土试件测试面平整光洁。A.4.2除有特殊要求的试验外，应采用植筋产品生产商产品说明书规定的安装工具，应按生产商产品说明书规定的方法对混凝土试件进行钻孔、清孔、注入胶粘材料，并应在允许安装温度对应的允许操作时间内植入钢筋。当生产商产品说明书未规定安装操作时间时，应在5min内植入钢筋。A.4.3混凝土上钻孔应垂直于混凝土试件表面，孔壁应整齐，孔径应准确。A.4.4试验用锤击钻钻头钻孔时的钻头直径应符合表A.4.4试验用钻头中等直径dm的相关要求，每完成10个钻孔应检查钻头直径是否符合要求，不符合时应更换钻头。表A.4.试验用钻头直径、偏差范围钻头公称直径偏
8、差范围dm(mm)1010.2510.351212.2512.351414.2514.351616.2516.351818.2518.352020.3020.402222.3022.402424.3024.402525.3025.402828.3028.403030.3030.403232.3532.50【条文说明】A.4.4表502规定了植筋规格对应的钻孔直径。钻孔直径应通过采用相同直径的钻头实现。本条规定了钻头直径的允许偏差。A.4.5当植筋产品生产商在其产品说明书中同时允许采用电锤钻孔和水钻钻孔方式时，在试验时可只采用水钻钻孔或分别采用电锤钻孔和水钻钻孔方式，并应按照生产商说明书的要求进
9、行孔洞干燥、打毛等处理。A.4.6除对养护温度和时间有特殊要求的试验外，植筋安装后应在常温下养护。养护时间不应少于生产商产品说明书规定的对应养护温度下胶粘材料的最短固化时间。A.4.7粘结材料在达到试验要求的固化时间前，应有防护措施保证植入的钢筋不受扰动。A.5植筋系统试验内容A.5.1植筋系统试验应采用约束拉拔，约束钢板开孔直径宜为混凝土植筋孔洞直径的2倍。A.5.2植筋基准试验项目应符合表A.5.2的规定。表A52植筋基准试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度v(mm)测试数量荷载-位移性能可作为其它相关测试的基准参数C2512、1825Iod5C6025Id5A.5.3
10、干燥混凝土清孔敏感性试验项目应符合表A.5.3的规定。A.5.3植筋干燥混凝土清孔敏感性试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度v(mm)测试数量检验植筋系统在干燥混凝土条件下清孔质量对植筋系统承载力的影响C2512、18、25IOd5A.5.4潮湿混凝土清孔敏感性试验项目应符合表A.5.4的规定。表A.5.4植筋潮湿混凝土清孔敏感性试验项目测试目的混凝土钢筋直径d植筋长度Zv测试强度等级(mm)(mm)数量检验植筋系统在潮湿混凝土条件下清孔质量对植筋系统承载力的影响C2512、18、25Iod5A.5.5垂直向上安装试验项目应符合表A.5.5的规定。表A55植筋垂直向上安装试
11、验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度Zv(mm)测试数量检验垂直向上安装条件对植筋系统承载力的影响C2525IOJ5A.5.6水平方向安装试验项目应符合表A.5.6的规定。表A.5.6水平方向安装试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度Zv(mm)测试数量检验水平方向安装条件对植筋系统承载力的影响C2525IOd5A.5.7常温下长期荷载性能试验项目应符合表A.5.7的规定。表A57常温下长期荷载性能试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度IV(mm)测试数量检验植筋系统在常温条件下长期持续荷载下的徐变性能C2512IOJ5A.5.8最高长期使
12、用温度下长期荷载性能试验项目应符合表A.5.8的规定。表A.5.8最高长期使用温度下长期荷载性能试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度v(mm)测试数量检验植筋系统在最高长期使用温度条件下长期持续荷载下的徐变性能C2512IOd5A.5.9植筋抗震性能试验项目应符合表A.5.9的规定。表A.5.9植筋抗震性能试验项目测试目的混凝土强度等级钢筋直径d(mm)植筋长度Zv(mm)测试数量检验、评估植筋系统承受地震作C2012、18、25Id5用时的锚固性能C60Id5A.5.10最高使用温度试验项目应符合表A.5.10的规定。表A510最高使用温度试验项目测试目的混凝土强度等级钢
13、筋直径(mm)植筋长度v(mm)测试数量检验植筋系统生产商规定的使用环境温度条件对植筋系统抗拉承载力的影响C2512IOd5A.5.11植筋系统各项试验中，植筋长度可适当折减，以避免发生钢筋屈服或拉断破坏，但在每一项试验所有的测试中应采用统一的折减系数。A.5.12植筋系统试验的养护条件应为空气温度(232)C,相对湿度(505)%。附录B植筋基准试验方法及评估B.1基准试验流程B.1.1基准试验试样混凝土在完成养护后，应按本规程附录A进行植筋安装；当生产商允许采用任意钻孔方式安装植筋，则可只进行水钻钻孔条件下的试验，可不另外采用其它方式钻孔安装。【条文说明】BlJ本规程允许植筋钻孔采用不同的
