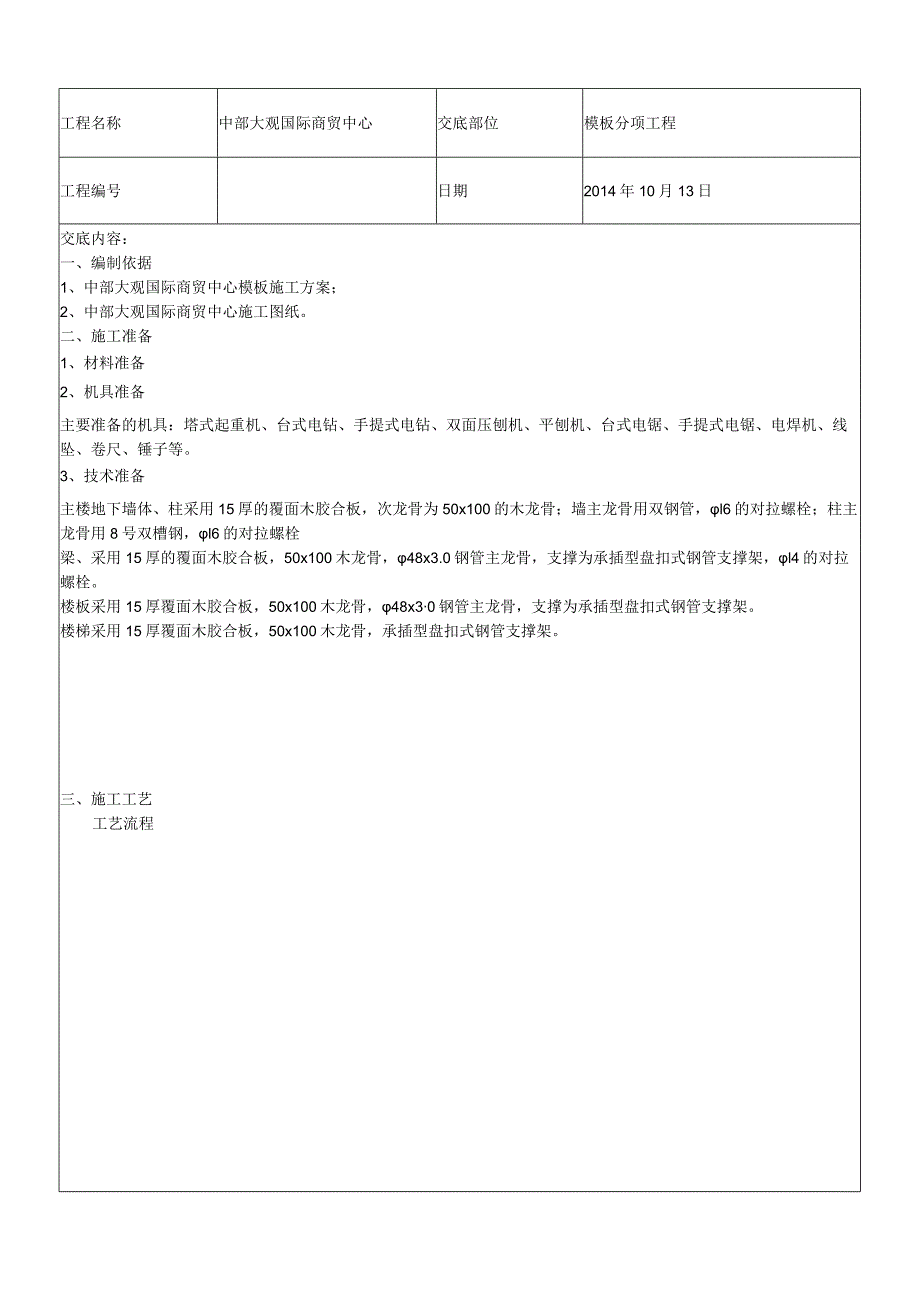

1、工程名称中部大观国际商贸中心交底部位模板分项工程工程编号日期2014年10月13日交底内容：一、编制依据1、中部大观国际商贸中心模板施工方案；2、中部大观国际商贸中心施工图纸。二、施工准备1、材料准备2、机具准备主要准备的机具：塔式起重机、台式电钻、手提式电钻、双面压刨机、平刨机、台式电锯、手提式电锯、电焊机、线坠、卷尺、锤子等。3、技术准备主楼地下墙体、柱采用15厚的覆面木胶合板，次龙骨为50x100的木龙骨；墙主龙骨用双钢管，l6的对拉螺栓；柱主龙骨用8号双槽钢，l6的对拉螺栓梁、采用15厚的覆面木胶合板，50x100木龙骨，48x3.0钢管主龙骨，支撑为承插型盘扣式钢管支撑架，l4的对拉

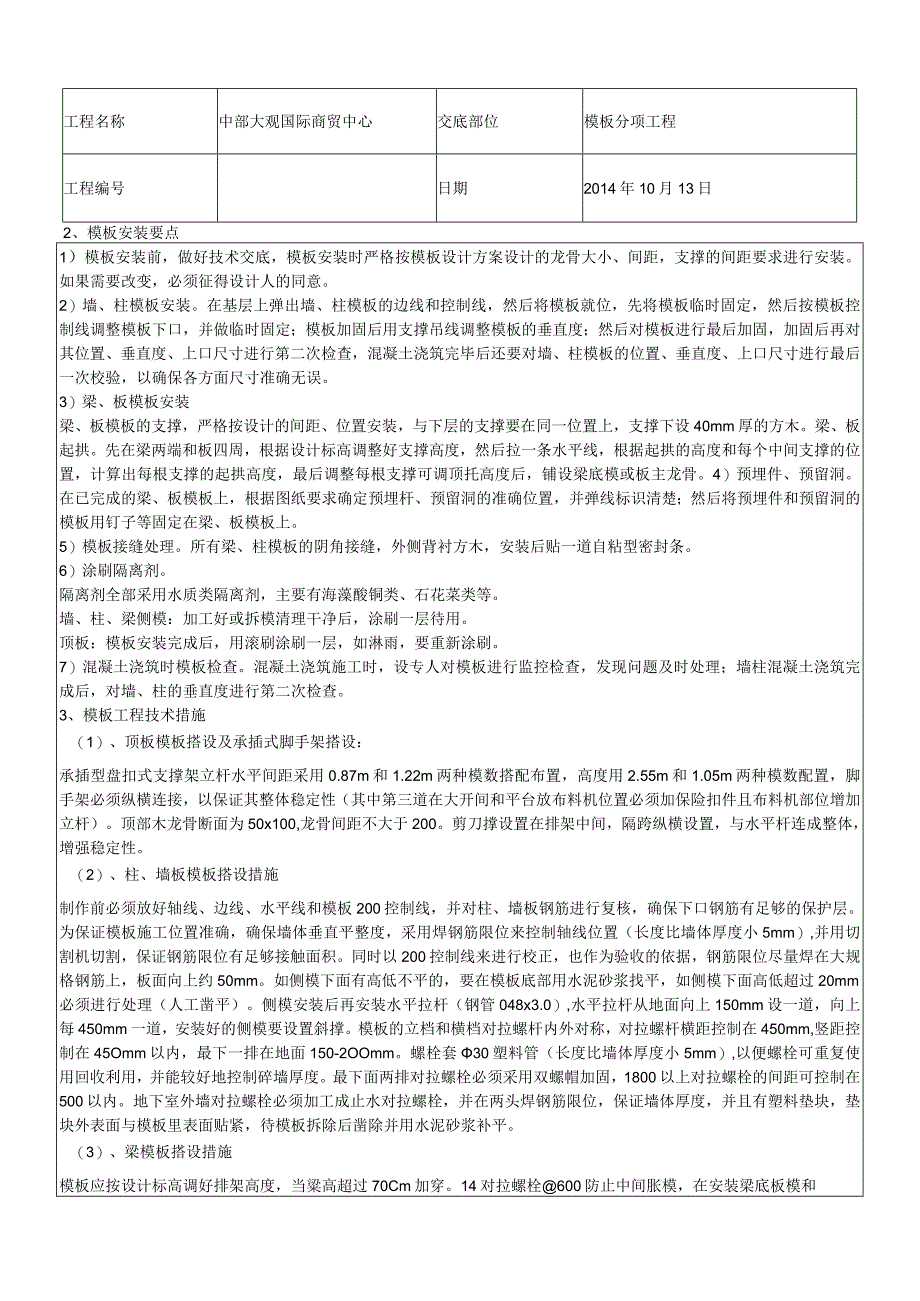

2、螺栓。楼板采用15厚覆面木胶合板，50x100木龙骨，48x30钢管主龙骨，支撑为承插型盘扣式钢管支撑架。楼梯采用15厚覆面木胶合板，50x100木龙骨，承插型盘扣式钢管支撑架。三、施工工艺工艺流程工程名称中部大观国际商贸中心交底部位模板分项工程工程编号日期2014年10月13日2、模板安装要点1）模板安装前，做好技术交底，模板安装时严格按模板设计方案设计的龙骨大小、间距，支撑的间距要求进行安装。如果需要改变，必须征得设计人的同意。2）墙、柱模板安装。在基层上弹出墙、柱模板的边线和控制线，然后将模板就位，先将模板临时固定，然后按模板控制线调整模板下口，并做临时固定；模板加固后用支撑吊线调整模板
3、的垂直度；然后对模板进行最后加固，加固后再对其位置、垂直度、上口尺寸进行第二次检查，混凝土浇筑完毕后还要对墙、柱模板的位置、垂直度、上口尺寸进行最后一次校验，以确保各方面尺寸准确无误。3）梁、板模板安装梁、板模板的支撑，严格按设计的间距、位置安装，与下层的支撑要在同一位置上，支撑下设40mm厚的方木。梁、板起拱。先在梁两端和板四周，根据设计标高调整好支撑高度，然后拉一条水平线，根据起拱的高度和每个中间支撑的位置，计算出每根支撑的起拱高度，最后调整每根支撑可调顶托高度后，铺设梁底模或板主龙骨。4）预埋件、预留洞。在已完成的梁、板模板上，根据图纸要求确定预埋杆、预留洞的准确位置，并弹线标识清楚；然
4、后将预埋件和预留洞的模板用钉子等固定在梁、板模板上。5）模板接缝处理。所有梁、柱模板的阴角接缝，外侧背衬方木，安装后贴一道自粘型密封条。6）涂刷隔离剂。隔离剂全部采用水质类隔离剂，主要有海藻酸铜类、石花菜类等。墙、柱、梁侧模：加工好或拆模清理干净后，涂刷一层待用。顶板：模板安装完成后，用滚刷涂刷一层，如淋雨，要重新涂刷。7）混凝土浇筑时模板检查。混凝土浇筑施工时，设专人对模板进行监控检查，发现问题及时处理；墙柱混凝土浇筑完成后，对墙、柱的垂直度进行第二次检查。3、模板工程技术措施（1）、顶板模板搭设及承插式脚手架搭设：承插型盘扣式支撑架立杆水平间距采用0.87m和1.22m两种模数搭配布置，高
5、度用2.55m和1.05m两种模数配置，脚手架必须纵横连接，以保证其整体稳定性（其中第三道在大开间和平台放布料机位置必须加保险扣件且布料机部位增加立杆）。顶部木龙骨断面为50x100,龙骨间距不大于200。剪刀撑设置在排架中间，隔跨纵横设置，与水平杆连成整体，增强稳定性。（2）、柱、墙板模板搭设措施制作前必须放好轴线、边线、水平线和模板200控制线，并对柱、墙板钢筋进行复核，确保下口钢筋有足够的保护层。为保证模板施工位置准确，确保墙体垂直平整度，采用焊钢筋限位来控制轴线位置（长度比墙体厚度小5mm）,并用切割机切割，保证钢筋限位有足够接触面积。同时以200控制线来进行校正，也作为验收的依据，钢
6、筋限位尽量焊在大规格钢筋上，板面向上约50mm。如侧模下面有高低不平的，要在模板底部用水泥砂浆找平，如侧模下面高低超过20mm必须进行处理（人工凿平）。侧模安装后再安装水平拉杆（钢管048x3.0）,水平拉杆从地面向上150mm设一道，向上每450mm一道，安装好的侧模要设置斜撑。模板的立档和横档对拉螺杆内外对称，对拉螺杆横距控制在450mm,竖距控制在45Omm以内，最下一排在地面150-2OOmm。螺栓套30塑料管（长度比墙体厚度小5mm）,以便螺栓可重复使用回收利用，并能较好地控制碎墙厚度。最下面两排对拉螺栓必须采用双螺帽加固，1800以上对拉螺栓的间距可控制在500以内。地下室外墙对拉

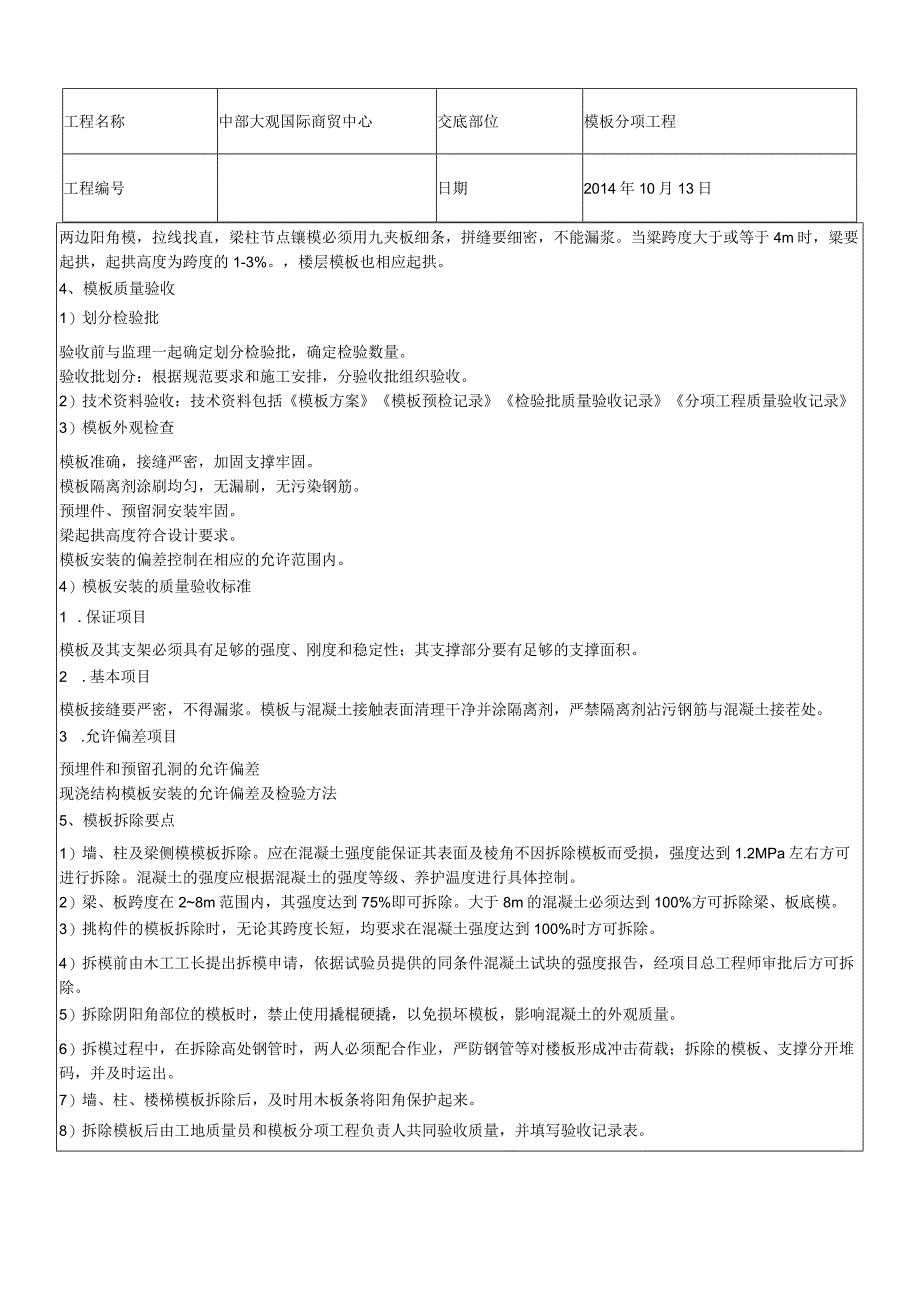

7、螺栓必须加工成止水对拉螺栓，并在两头焊钢筋限位，保证墙体厚度，并且有塑料垫块，垫块外表面与模板里表面贴紧，待模板拆除后凿除并用水泥砂浆补平。（3）、梁模板搭设措施模板应按设计标高调好排架高度，当粱高超过70Cm加穿。14对拉螺栓600防止中间胀模，在安装梁底板模和工程名称中部大观国际商贸中心交底部位模板分项工程工程编号日期2014年10月13日两边阳角模，拉线找直，梁柱节点镶模必须用九夹板细条，拼缝要细密，不能漏浆。当粱跨度大于或等于4m时，粱要起拱，起拱高度为跨度的1-3%。，楼层模板也相应起拱。4、模板质量验收1）划分检验批验收前与监理一起确定划分检验批，确定检验数量。验收批划分：根据规范
8、要求和施工安排，分验收批组织验收。2）技术资料验收：技术资料包括模板方案模板预检记录检验批质量验收记录分项工程质量验收记录3）模板外观检查模板准确，接缝严密，加固支撑牢固。模板隔离剂涂刷均匀，无漏刷，无污染钢筋。预埋件、预留洞安装牢固。梁起拱高度符合设计要求。模板安装的偏差控制在相应的允许范围内。4）模板安装的质量验收标准1 .保证项目模板及其支架必须具有足够的强度、刚度和稳定性；其支撑部分要有足够的支撑面积。2 .基本项目模板接缝要严密，不得漏浆。模板与混凝土接触表面清理干净并涂隔离剂，严禁隔离剂沾污钢筋与混凝土接茬处。3 .允许偏差项目预埋件和预留孔洞的允许偏差现浇结构模板安装的允许偏差及
9、检验方法5、模板拆除要点1）墙、柱及梁侧模模板拆除。应在混凝土强度能保证其表面及棱角不因拆除模板而受损，强度达到1.2MPa左右方可进行拆除。混凝土的强度应根据混凝土的强度等级、养护温度进行具体控制。2）梁、板跨度在28m范围内，其强度达到75%即可拆除。大于8m的混凝土必须达到100%方可拆除梁、板底模。3）挑构件的模板拆除时，无论其跨度长短，均要求在混凝土强度达到100%时方可拆除。4）拆模前由木工工长提出拆模申请，依据试验员提供的同条件混凝土试块的强度报告，经项目总工程师审批后方可拆除。5）拆除阴阳角部位的模板时，禁止使用撬棍硬撬，以免损坏模板，影响混凝土的外观质量。6）拆模过程中，在拆
10、除高处钢管时，两人必须配合作业，严防钢管等对楼板形成冲击荷载；拆除的模板、支撑分开堆码，并及时运出。7）墙、柱、楼梯模板拆除后，及时用木板条将阳角保护起来。8）拆除模板后由工地质量员和模板分项工程负责人共同验收质量，并填写验收记录表。四、模板设计1、柱模板设计工程名称中部大观国际商贸中心交底部位模板分项工程工程编号日期2014年10月13日(I)IoOOmm及以上的框架柱模板采用15厚木胶合板，加固系统用50x100方木做背衬，方木净距15Omm200mm,8号双槽钢做柱箍，沿高度方向每50Omm高一道，每边用3个川6对拉螺栓加固。048x3.0钢管作斜撑及稳定支撑，以保证柱子的垂直度、刚度及
11、尺寸。柱加固详见下图。(2)900mm及以下的框架柱模板采用15厚木胶合板，加固系统用50100方木做背衬，方木净距150mm200mm,8号双槽钢做柱箍，沿高度方向每60Omm高一道，每边用2个。16对拉螺栓加固。048x3.0钢管作斜撑及稳定支撑，以保证柱子的垂直度、刚度及尺寸。柱加固详见下图。2、墙模板设计剪力墙模板采用15mm厚木胶合板，50x100方配置048x3.0m的钢管次龙骨，木方立放，木方间净距150mm,根据墙体平面制作。主龙骨采用048450双钢管,并用016穿墙对拉螺栓及“3”型蝴蝶卡紧固，对拉螺栓水平、竖直方向间距458mm。其中地下室外墙、人防墙体及消防水池墙螺栓采
12、用止水型对拉螺栓，不设PVC套管，止水对拉螺栓为016圆钢,长度为墙宽每边外加250mm。墙体下部12高度范围内设置双蝴蝶卡、双螺母。墙模板加固示意图见下图。3、梁模板设计梁支撑搭设用048x3.2承插型盘扣式脚手架搭设，梁模板为15mm厚木胶合板，50x100方木制作梁底模背衬，梁侧模50100方木间距不大于200mm,主龙骨采用。48双钢管间距在梁高大于等于700mm时600mm,梁高小于70Omm时100omm。梁底横管采用048x3.0。当梁的跨度大于4m时，按跨度的3起拱。梁底顶杆随相邻架体间距进行设置。梁侧模加固对拉螺栓位置为梁腹板高度上下各留200mm后均分设置对拉螺栓。各梁截面
13、支撑及加固参数汇总见下表：4、板模板设计(1)、110150mm厚楼板。模板全部采用15mm木胶合板，支撑系统采用承插式脚手架体系，配合可调顶托。钢管立杆纵横间距不大于1220mm,立杆下垫150mm见方的多层板或方木,当板厚大于130时模板下主龙骨采用048x3.0双钢管；次龙骨采用断面为50x100的方木，方木立放，方木间净距150200mm详见下图。(2)、160250mm厚楼板。模板全部采用15mm木胶合板，支撑系统采用承插式脚手架体系，配合可调顶托。钢管立杆纵横间距取0.87m,立杆下垫150mm见方的多层板或方木。当板厚大于130时模板下主龙骨采用048x3.0双钢管；次龙骨采用断
