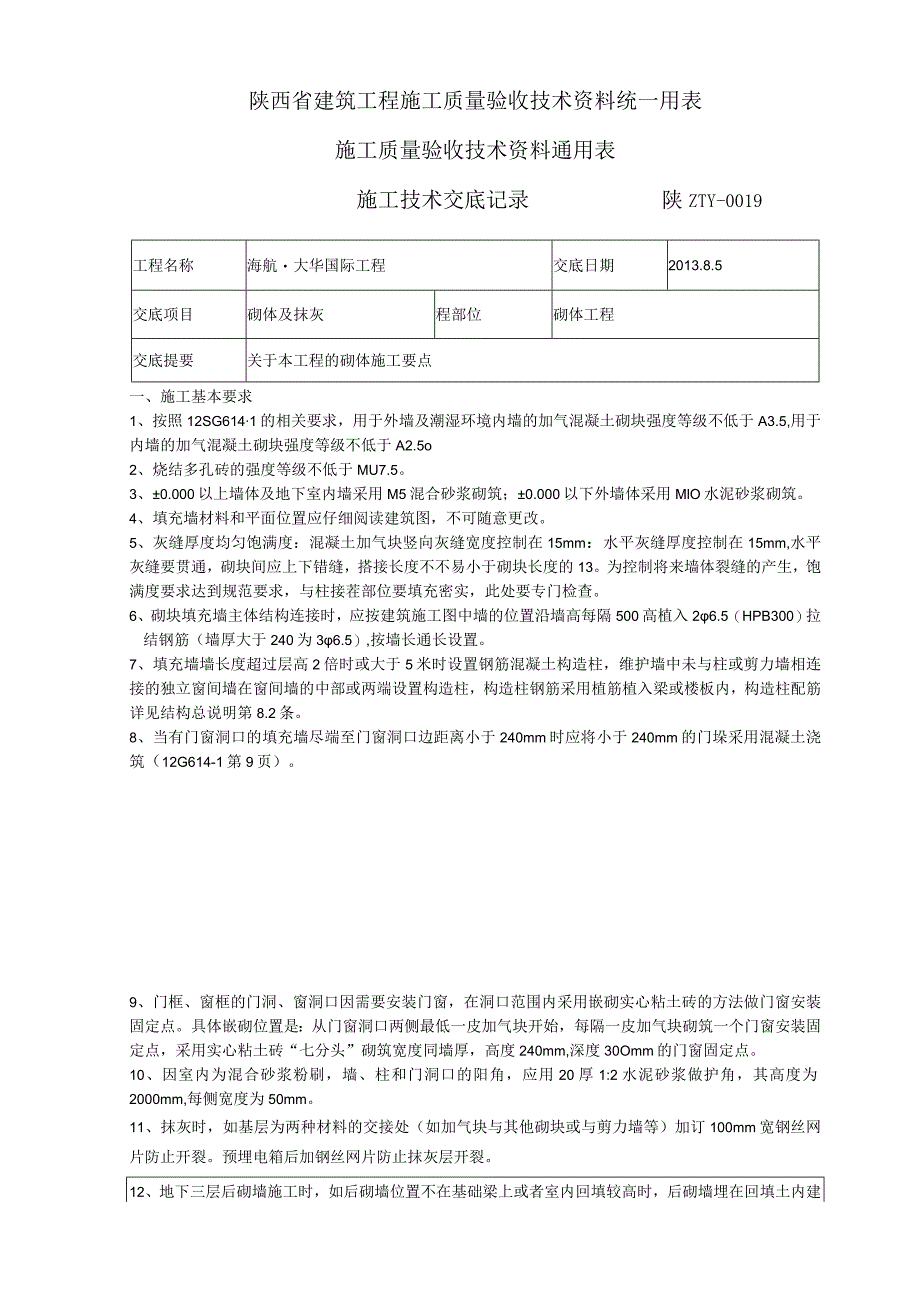

1、陕西省建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY-0019工程名称海航大华国际工程交底日期2013.8.5交底项目砌体及抹灰程部位砌体工程交底提要关于本工程的砌体施工要点一、施工基本要求1、按照12SG6141的相关要求，用于外墙及潮湿环境内墙的加气混凝土砌块强度等级不低于A3.5,用于内墙的加气混凝土砌块强度等级不低于A2.5o2、烧结多孔砖的强度等级不低于MU7.5。3、0.000以上墙体及地下室内墙采用M5混合砂浆砌筑；0.000以下外墙体采用MlO水泥砂浆砌筑。4、填充墙材料和平面位置应仔细阅读建筑图，不可随意更改。5、灰缝厚度均匀饱满度：混
2、凝土加气块竖向灰缝宽度控制在15mm：水平灰缝厚度控制在15mm,水平灰缝要贯通，砌块间应上下错缝，搭接长度不不易小于砌块长度的13。为控制将来墙体裂缝的产生，饱满度要求达到规范要求，与柱接茬部位要填充密实，此处要专门检查。6、砌块填充墙主体结构连接时，应按建筑施工图中墙的位置沿墙高每隔500高植入26.5（HPB300）拉结钢筋（墙厚大于240为36.5）,按墙长通长设置。7、填充墙墙长度超过层高2倍时或大于5米时设置钢筋混凝土构造柱，维护墙中未与柱或剪力墙相连接的独立窗间墙在窗间墙的中部或两端设置构造柱，构造柱钢筋采用植筋植入梁或楼板内，构造柱配筋详见结构总说明第8.2条。8、当有门窗洞口
3、的填充墙尽端至门窗洞口边距离小于240mm时应将小于240mm的门垛采用混凝土浇筑（12G614-1第9页）。9、门框、窗框的门洞、窗洞口因需要安装门窗，在洞口范围内采用嵌砌实心粘土砖的方法做门窗安装固定点。具体嵌砌位置是：从门窗洞口两侧最低一皮加气块开始，每隔一皮加气块砌筑一个门窗安装固定点，采用实心粘土砖“七分头”砌筑宽度同墙厚，高度240mm,深度30Omm的门窗固定点。10、因室内为混合砂浆粉刷，墙、柱和门洞口的阳角，应用20厚1:2水泥砂浆做护角，其高度为2000mm,每侧宽度为50mm。11、抹灰时，如基层为两种材料的交接处（如加气块与其他砌块或与剪力墙等）加订100mm宽钢丝网片

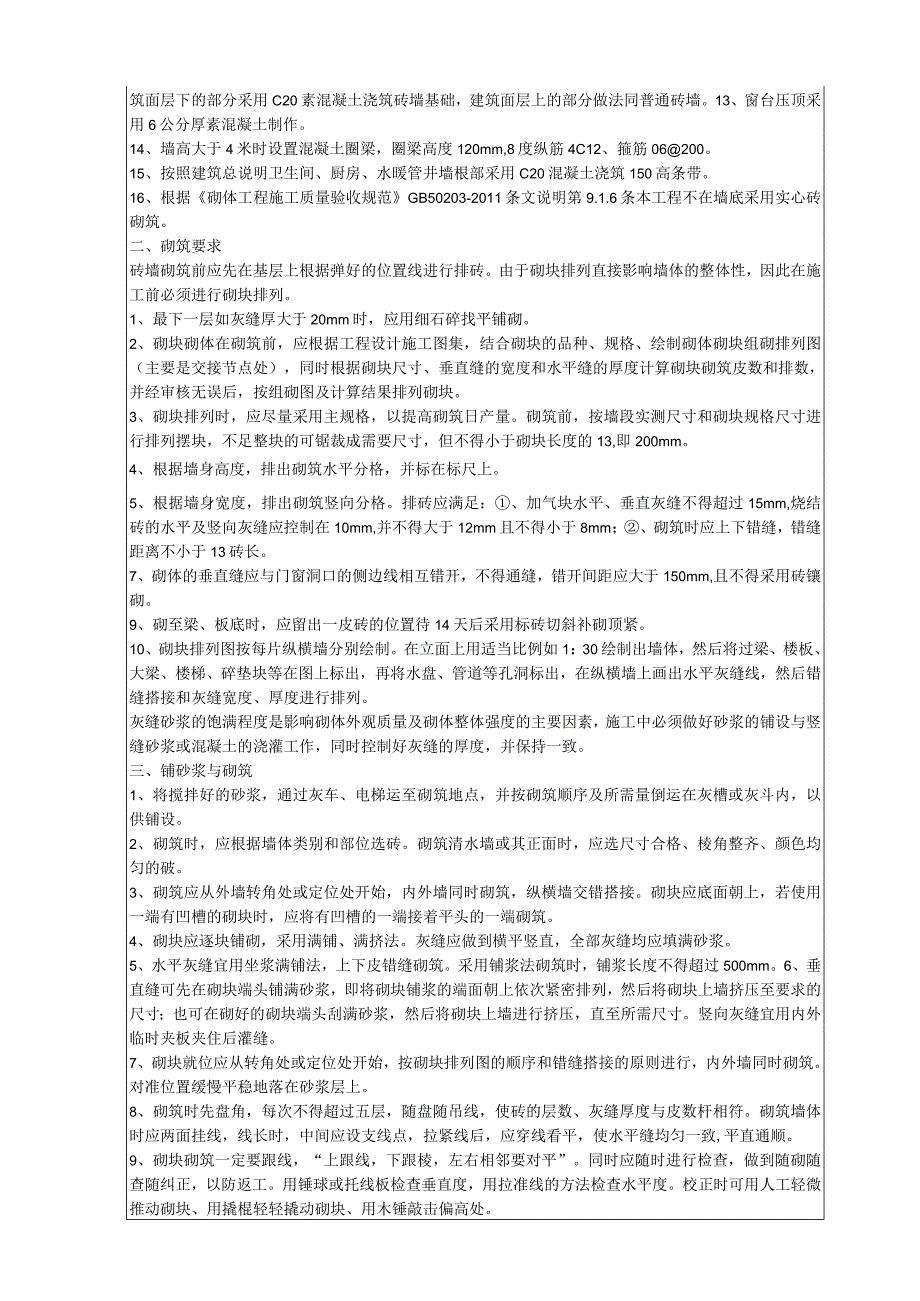

4、防止开裂。预埋电箱后加钢丝网片防止抹灰层开裂。12、地下三层后砌墙施工时，如后砌墙位置不在基础梁上或者室内回填较高时，后砌墙埋在回填土内建筑面层下的部分采用C20素混凝土浇筑砖墙基础，建筑面层上的部分做法同普通砖墙。13、窗台压顶采用6公分厚素混凝土制作。14、墙高大于4米时设置混凝土圈梁，圈梁高度120mm,8度纵筋4C12、箍筋06200。15、按照建筑总说明卫生间、厨房、水暖管井墙根部采用C20混凝土浇筑150高条带。16、根据砌体工程施工质量验收规范GB50203-2011条文说明第9.1.6条本工程不在墙底采用实心砖砌筑。二、砌筑要求砖墙砌筑前应先在基层上根据弹好的位置线进行排砖。由
5、于砌块排列直接影响墙体的整体性，因此在施工前必须进行砌块排列。1、最下一层如灰缝厚大于20mm时，应用细石碎找平铺砌。2、砌块砌体在砌筑前，应根据工程设计施工图集，结合砌块的品种、规格、绘制砌体砌块组砌排列图（主要是交接节点处），同时根据砌块尺寸、垂直缝的宽度和水平缝的厚度计算砌块砌筑皮数和排数，并经审核无误后，按组砌图及计算结果排列砌块。3、砌块排列时，应尽量采用主规格，以提高砌筑日产量。砌筑前，按墙段实测尺寸和砌块规格尺寸进行排列摆块，不足整块的可锯裁成需要尺寸，但不得小于砌块长度的13,即200mm。4、根据墙身高度，排出砌筑水平分格，并标在标尺上。5、根据墙身宽度，排出砌筑竖向分格。排
6、砖应满足：、加气块水平、垂直灰缝不得超过15mm,烧结砖的水平及竖向灰缝应控制在10mm,并不得大于12mm且不得小于8mm；、砌筑时应上下错缝，错缝距离不小于13砖长。7、砌体的垂直缝应与门窗洞口的侧边线相互错开，不得通缝，错开间距应大于150mm,且不得采用砖镶砌。9、砌至梁、板底时，应留出一皮砖的位置待14天后采用标砖切斜补砌顶紧。10、砌块排列图按每片纵横墙分别绘制。在立面上用适当比例如1：30绘制出墙体，然后将过梁、楼板、大梁、楼梯、碎垫块等在图上标出，再将水盘、管道等孔洞标出，在纵横墙上画出水平灰缝线，然后错缝搭接和灰缝宽度、厚度进行排列。灰缝砂浆的饱满程度是影响砌体外观质量及砌体
7、整体强度的主要因素，施工中必须做好砂浆的铺设与竖缝砂浆或混凝土的浇灌工作，同时控制好灰缝的厚度，并保持一致。三、铺砂浆与砌筑1、将搅拌好的砂浆，通过灰车、电梯运至砌筑地点，并按砌筑顺序及所需量倒运在灰槽或灰斗内，以供铺设。2、砌筑时，应根据墙体类别和部位选砖。砌筑清水墙或其正面时，应选尺寸合格、棱角整齐、颜色均匀的破。3、砌筑应从外墙转角处或定位处开始，内外墙同时砌筑，纵横墙交错搭接。砌块应底面朝上，若使用一端有凹槽的砌块时，应将有凹槽的一端接着平头的一端砌筑。4、砌块应逐块铺砌，采用满铺、满挤法。灰缝应做到横平竖直，全部灰缝均应填满砂浆。5、水平灰缝宜用坐浆满铺法，上下皮错缝砌筑。采用铺浆法
8、砌筑时，铺浆长度不得超过500mm。6、垂直缝可先在砌块端头铺满砂浆，即将砌块铺浆的端面朝上依次紧密排列，然后将砌块上墙挤压至要求的尺寸；也可在砌好的砌块端头刮满砂浆，然后将砌块上墙进行挤压，直至所需尺寸。竖向灰缝宜用内外临时夹板夹住后灌缝。7、砌块就位应从转角处或定位处开始，按砌块排列图的顺序和错缝搭接的原则进行，内外墙同时砌筑。对准位置缓慢平稳地落在砂浆层上。8、砌筑时先盘角，每次不得超过五层，随盘随吊线，使砖的层数、灰缝厚度与皮数杆相符。砌筑墙体时应两面挂线，线长时，中间应设支线点，拉紧线后，应穿线看平，使水平缝均匀一致,平直通顺。9、砌块砌筑一定要跟线，“上跟线，下跟棱，左右相邻要对平

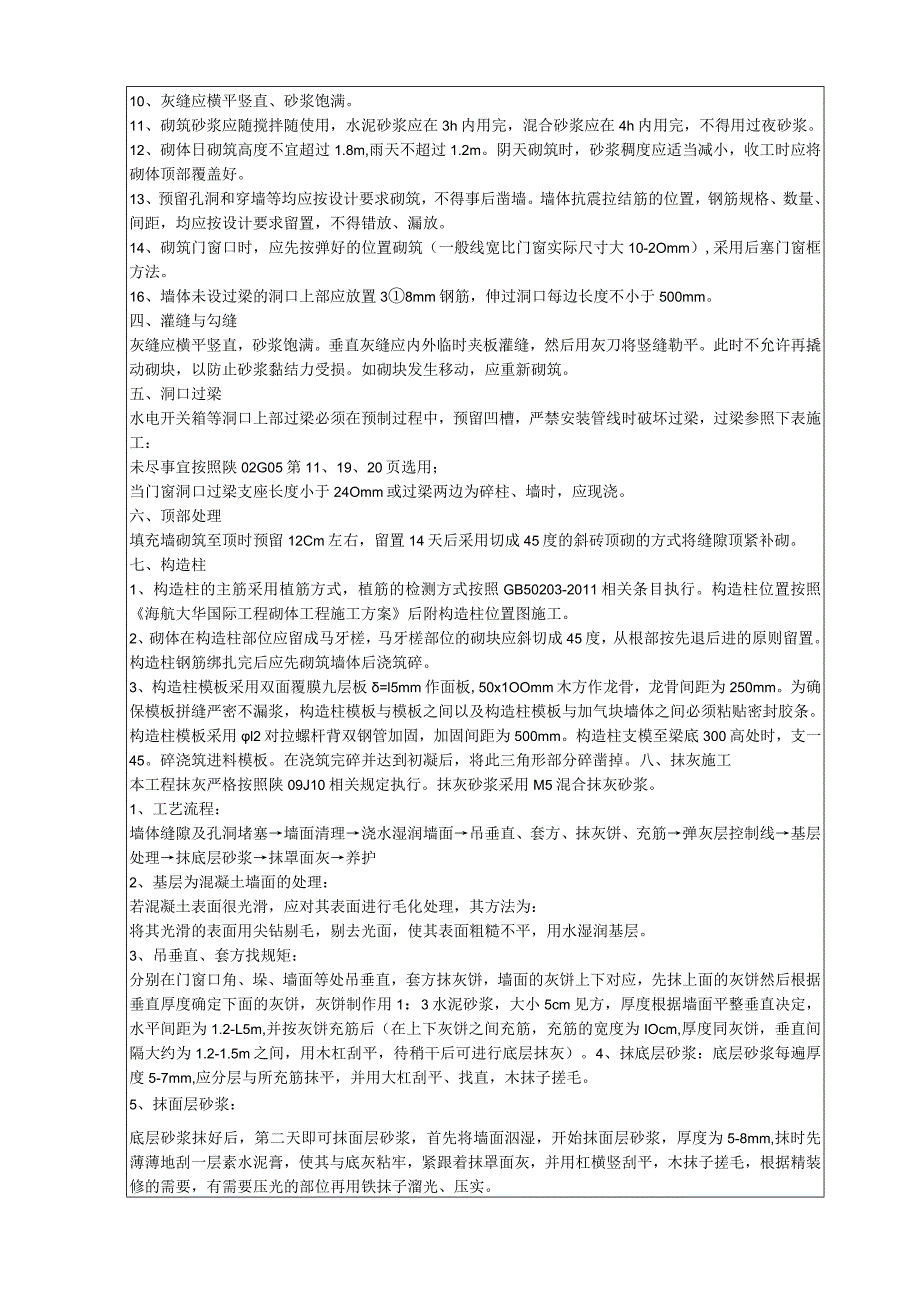

9、”。同时应随时进行检查，做到随砌随查随纠正，以防返工。用锤球或托线板检查垂直度，用拉准线的方法检查水平度。校正时可用人工轻微推动砌块、用撬棍轻轻撬动砌块、用木锤敲击偏高处。10、灰缝应横平竖直、砂浆饱满。11、砌筑砂浆应随搅拌随使用，水泥砂浆应在3h内用完，混合砂浆应在4h内用完，不得用过夜砂浆。12、砌体日砌筑高度不宜超过1.8m,雨天不超过1.2m。阴天砌筑时，砂浆稠度应适当减小，收工时应将砌体顶部覆盖好。13、预留孔洞和穿墙等均应按设计要求砌筑，不得事后凿墙。墙体抗震拉结筋的位置，钢筋规格、数量、间距，均应按设计要求留置，不得错放、漏放。14、砌筑门窗口时，应先按弹好的位置砌筑（一般线宽
10、比门窗实际尺寸大10-2Omm）,采用后塞门窗框方法。16、墙体未设过梁的洞口上部应放置38mm钢筋，伸过洞口每边长度不小于500mm。四、灌缝与勾缝灰缝应横平竖直，砂浆饱满。垂直灰缝应内外临时夹板灌缝，然后用灰刀将竖缝勒平。此时不允许再撬动砌块，以防止砂浆黏结力受损。如砌块发生移动，应重新砌筑。五、洞口过梁水电开关箱等洞口上部过梁必须在预制过程中，预留凹槽，严禁安装管线时破坏过梁，过梁参照下表施工：未尽事宜按照陕02G05第11、19、20页选用；当门窗洞口过梁支座长度小于24Omm或过梁两边为碎柱、墙时，应现浇。六、顶部处理填充墙砌筑至顶时预留12Cm左右，留置14天后采用切成45度的斜砖
11、顶砌的方式将缝隙顶紧补砌。七、构造柱1、构造柱的主筋采用植筋方式，植筋的检测方式按照GB50203-2011相关条目执行。构造柱位置按照海航大华国际工程砌体工程施工方案后附构造柱位置图施工。2、砌体在构造柱部位应留成马牙槎，马牙槎部位的砌块应斜切成45度，从根部按先退后进的原则留置。构造柱钢筋绑扎完后应先砌筑墙体后浇筑碎。3、构造柱模板采用双面覆膜九层板=l5mm作面板,50x1OOmm木方作龙骨，龙骨间距为250mm。为确保模板拼缝严密不漏浆，构造柱模板与模板之间以及构造柱模板与加气块墙体之间必须粘贴密封胶条。构造柱模板采用l2对拉螺杆背双钢管加固，加固间距为500mm。构造柱支模至梁底30
12、0高处时，支一45。碎浇筑进料模板。在浇筑完碎并达到初凝后，将此三角形部分碎凿掉。八、抹灰施工本工程抹灰严格按照陕09J10相关规定执行。抹灰砂浆采用M5混合抹灰砂浆。1、工艺流程：墙体缝隙及孔洞堵塞墙面清理浇水湿润墙面吊垂直、套方、抹灰饼、充筋弹灰层控制线基层处理抹底层砂浆抹罩面灰养护2、基层为混凝土墙面的处理：若混凝土表面很光滑，应对其表面进行毛化处理，其方法为：将其光滑的表面用尖钻剔毛，剔去光面，使其表面粗糙不平，用水湿润基层。3、吊垂直、套方找规矩：分别在门窗口角、垛、墙面等处吊垂直，套方抹灰饼，墙面的灰饼上下对应，先抹上面的灰饼然后根据垂直厚度确定下面的灰饼，灰饼制作用1：3水泥砂浆
13、，大小5cm见方，厚度根据墙面平整垂直决定，水平间距为1.2-L5m,并按灰饼充筋后（在上下灰饼之间充筋，充筋的宽度为IOcm,厚度同灰饼，垂直间隔大约为1.2-1.5m之间，用木杠刮平，待稍干后可进行底层抹灰）。4、抹底层砂浆：底层砂浆每遍厚度5-7mm,应分层与所充筋抹平，并用大杠刮平、找直，木抹子搓毛。5、抹面层砂浆：底层砂浆抹好后，第二天即可抹面层砂浆，首先将墙面泅湿，开始抹面层砂浆，厚度为5-8mm,抹时先薄薄地刮一层素水泥膏，使其与底灰粘牢，紧跟着抹罩面灰，并用杠横竖刮平，木抹子搓毛，根据精装修的需要，有需要压光的部位再用铁抹子溜光、压实。抹灰的程序是：从上往下打底，底层砂浆抹完后
14、，将架子升上去，再从上往下抹面层砂浆。应注意在抹面层灰以前，应检查底层砂浆有无空、裂现象，如有空裂，应剔凿返修后再抹面层灰：另外应注意底层砂浆上的尘土、污垢等应先清净，浇水湿润后，方可进行面层抹灰。6、养护：水泥砂浆抹灰层应喷水养护。7、构造措施A、室内墙面、柱面和门洞口的阳角应采用1：2水泥砂浆做暗护角，其高度不应低于2m,每侧宽度不应小于50mm,做法是根据灰饼厚度抹灰，然后粘好八字靠尺，并找方吊直，用1：2水泥砂浆分层抹平，待砂浆稍干后，再用捋角器和水泥浆捋出小圆角。B、本工程所有需抹灰墙体不同基层交接处表面的抹灰，为减少开裂应采取加强措施，方法是采用钢板网进行加强，钢板网片规格为网眼5
15、*5mm,33#钢丝，钢板网每边搭接的宽度不应小于100mm,用射钉固定。C、墙面阳角抹灰时，先将靠尺在墙角的一面用线坠找直，然后在墙角的另一面顺靠尺抹上砂浆。九、应注意的施工要点1、在砌筑过程中，要经常检查校核墙体得轴线和边线，当挂线过长，应检查是否达到平直通光一致得要求，以防轴线产生位移。2、立皮数杆要保持标高一致，盘角时要均匀掌握灰缝，砌筑时小线要拉紧，不得一层线松，一层线紧，以防水平灰缝出现大小不匀。3、构造柱及圈梁混凝土浇筑，混凝土要分层进行，振动棒不得直接碰冲墙体，以免造成砖墙膨胀，如在振捣时发现破墙已膨胀变形，应随时拆除重新砌筑。4、构造柱砌筑应注意使构造柱砖墙砌成马牙槎，设置好拉结筋，应从柱脚开始先退后进，当齿深12Ornm时，上口一皮应按照先进60mm后，再上一皮进120mm,以保证混凝土浇筑时上角密实，构造柱内的落地灰、破渣杂物应清理干净，防止加渣，以免影响构造柱的整体性。5、结构层填充墙砌体根部为了保证与楼地面有良好的结合性和足够的密实度，统一要求在底部首先砌筑粉煤灰破砖后，再接着往上砌筑加砌块墙。砖应提前一天湿水。填充墙砌筑接近梁底、板底时，应留一定空隙，待填充墙砌筑完待下部墙体砂浆沉实后并应至少间隔14d后，处理顶部，保证梁板底部不出现通缝现象。6、加气混凝土砌块不得用斧或瓦刀随意砍劈。切锯加气混凝土砌块应使用专用工具。断裂砌块应经加工粘结成规格材使
