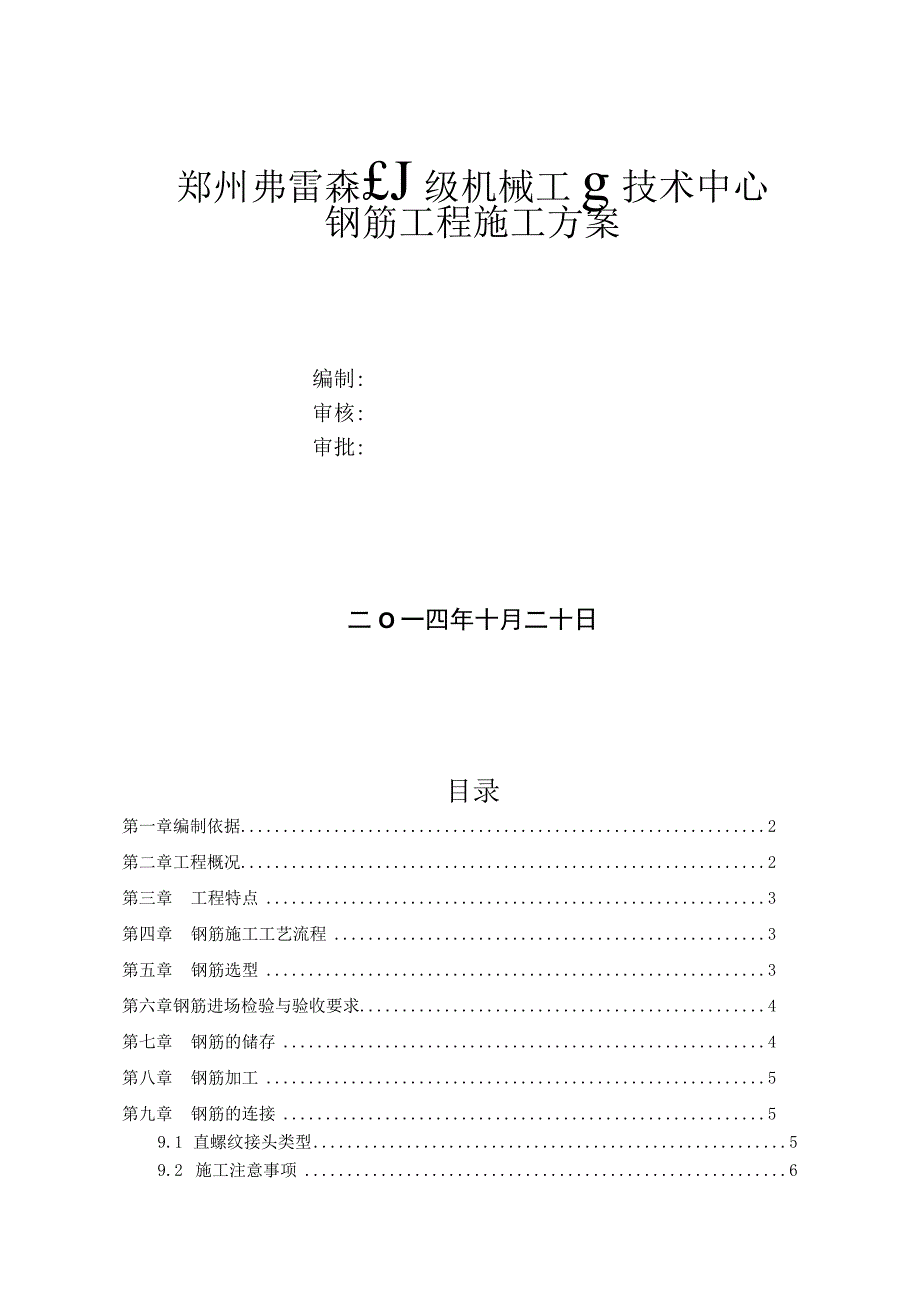

1、郑州弗雷森J级机械工g技术中心钢筋工程施工方案编制:审核:审批:二O一四年十月二十日目录第一章编制依据2第二章工程概况2第三章工程特点3第四章钢筋施工工艺流程3第五章钢筋选型3第六章钢筋进场检验与验收要求4第七章钢筋的储存4第八章钢筋加工5第九章钢筋的连接59.1 直螺纹接头类型59.2 施工注意事项6第十章各部位钢筋施工710.1. 地下室底板钢筋施工710.2. 柱筋910.3. 力墙钢筋1010.4. 暗梁与板钢筋10105楼梯筋12第十一章钢筋安装的质量标准1311.1. 主控项目1311.2. 一般项目1311.3. 允许偏差项目13第十二章施工注意事项14第十三章主要安全技术措施1

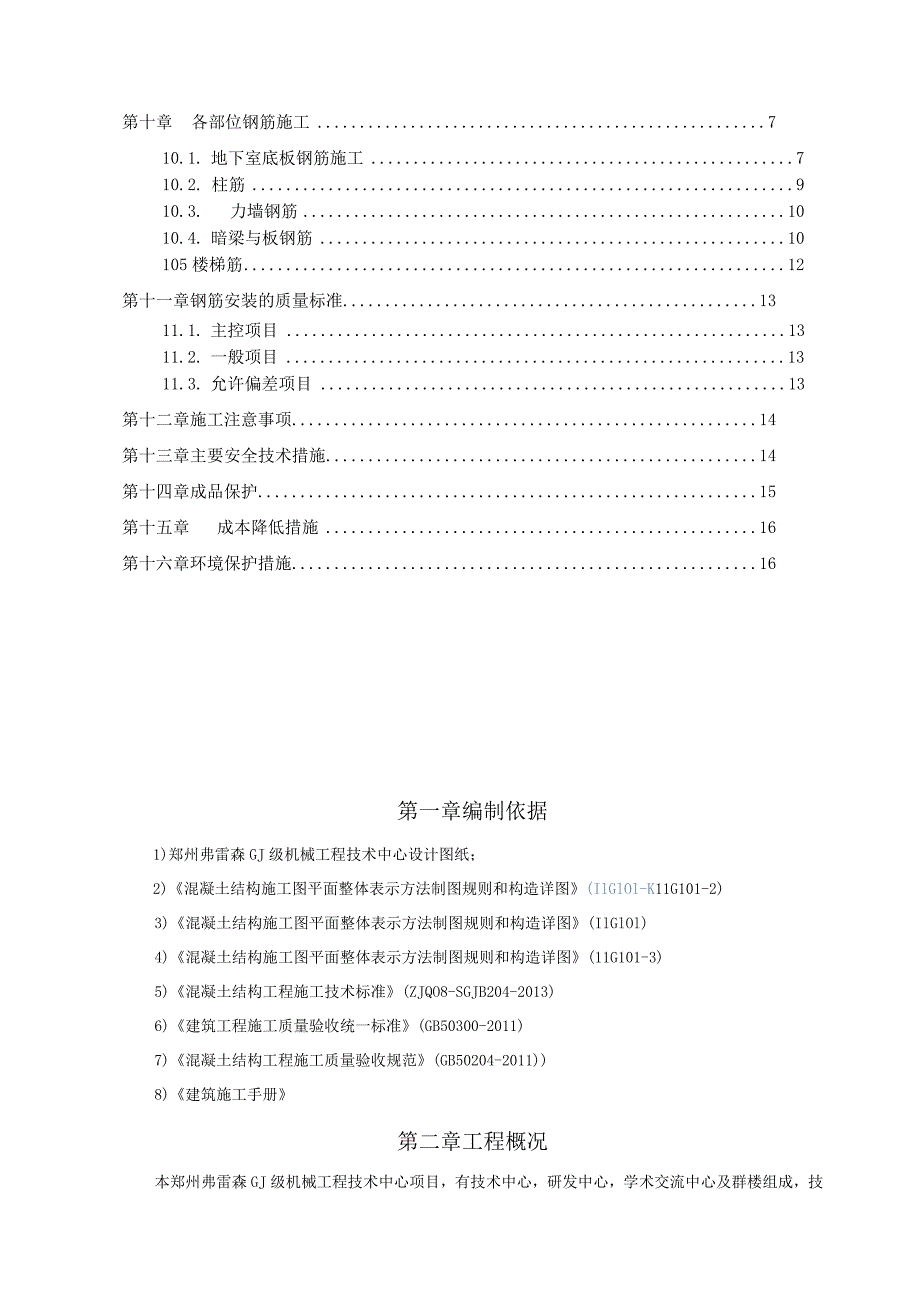

2、4第十四章成品保护15第十五章成本降低措施16第十六章环境保护措施16第一章编制依据1)郑州弗雷森GJ级机械工程技术中心设计图纸;2)混凝土结构施工图平面整体表示方法制图规则和构造详图(IlGlOl-K11G101-2)3)混凝土结构施工图平面整体表示方法制图规则和构造详图(IlGlOl)4)混凝土结构施工图平面整体表示方法制图规则和构造详图(11G101-3)5)混凝土结构工程施工技术标准(ZJQO8-SGJB204-2013)6)建筑工程施工质量验收统一标准(GB50300-2011)7)混凝土结构工程施工质量验收规范(GB50204-2011)8)建筑施工手册第二章工程概况本郑州弗雷森G

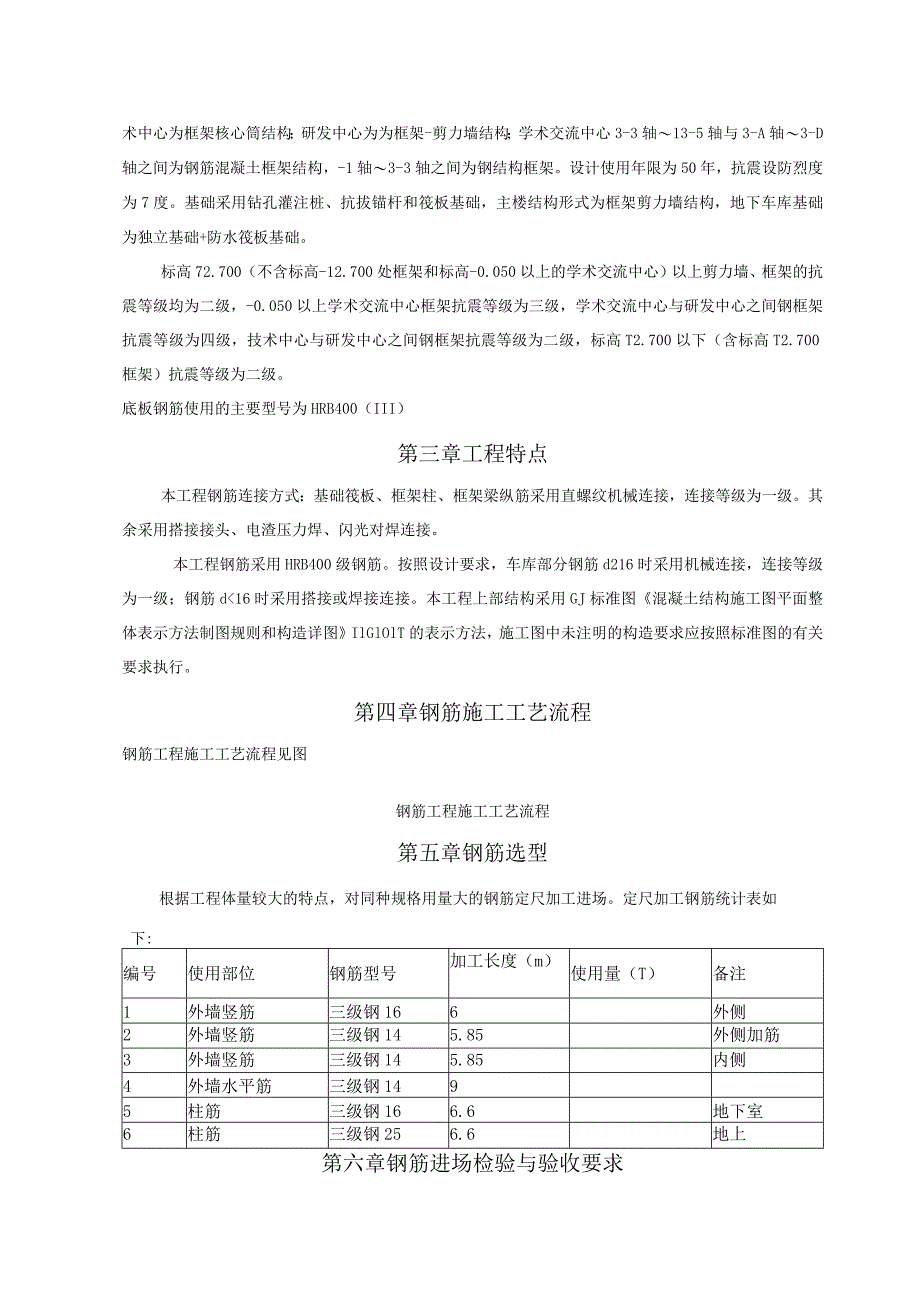

3、J级机械工程技术中心项目,有技术中心,研发中心,学术交流中心及群楼组成,技术中心为框架核心筒结构;研发中心为为框架-剪力墙结构;学术交流中心3-3轴13-5轴与3-A轴3-D轴之间为钢筋混凝土框架结构,-1轴3-3轴之间为钢结构框架。设计使用年限为50年,抗震设防烈度为7度。基础采用钻孔灌注桩、抗拔锚杆和筏板基础,主楼结构形式为框架剪力墙结构,地下车库基础为独立基础+防水筏板基础。标高72.700(不含标高-12.700处框架和标高-0.050以上的学术交流中心)以上剪力墙、框架的抗震等级均为二级,-0.050以上学术交流中心框架抗震等级为三级,学术交流中心与研发中心之间钢框架抗震等级为四级,

4、技术中心与研发中心之间钢框架抗震等级为二级,标高T2.700以下(含标高T2.700框架)抗震等级为二级。底板钢筋使用的主要型号为HRB400(III)第三章工程特点本工程钢筋连接方式:基础筏板、框架柱、框架梁纵筋采用直螺纹机械连接,连接等级为一级。其余采用搭接接头、电渣压力焊、闪光对焊连接。本工程钢筋采用HRB400级钢筋。按照设计要求,车库部分钢筋d216时采用机械连接,连接等级为一级;钢筋d72018.80.2M212.527-3082220.8+0.2M232.529.5-32.592523.70.2M26332-3592826.6+0.2M29337-40104)钢筋连接时用管钳扳手

5、拧紧,使两钢筋丝头在套筒中位置相互顶紧。当套简连接完成时,检查钢筋在套筒外是否露出一到两圈丝扣,如露出丝扣过多,则必须检查套筒是否拧到位,如没拧到位必须重新进行操作。5)现场进行锥螺纹套筒连接时,分别固定套筒和两边钢筋后,再进行连接,以保证以前连接的部位不产生转动而降低连接强度。6)受力钢筋机械连接接头的位置相互错开,接头面积百分率不大于50%7)锥螺纹接头钢筋下料时,必须采用砂轮切割机切割或钢筋截断机截断,不得用电焊、气割等加热方法切断。切口端面应与钢筋轴线垂直,不得有挠曲。钢筋两端卡于套丝机上套丝,将水溶性切削冷却润滑液进行冷却润滑。8)锥螺纹接头不得有裂纹,表面不得有严重的锈蚀、裂纹等缺

6、陷,套筒两端必须加塑料保护塞。9)在进行钢筋连接时,钢筋规格与连接套筒的规格一致,并保证钢筋和连接套筒丝扣干净、完好无损。第十章各部位钢筋施工施工前认真熟悉图纸,准确放样并填写料单。核对成品钢筋的钢号、直径、尺寸和数量等是否与料单相符。10.1. 地下室底板钢筋施工10.1.1 工艺流程清理底板防水保护层杂物弹钢筋位置线绑扎筏板下部筋、条形基础、剪力墙及电梯坑和集水坑钢筋放置马凳筋绑扎底板上部筋墙柱插筋安装止水钢板水电配合预埋清理一钢筋隐蔽验收。1)清理干净垫层及挤塑板,使不得有杂物。然后弹好底板钢筋位置线,并摆放下层横向钢筋,同时在横向钢筋两端绑扎两根上排钢筋,以固定下排横向钢筋位置。待下排

7、钢筋全部绑扎固定后,才能开始绑扎上排钢筋。按80OmmX80Omnl的间距放置大理石垫块。底板部分区域铺有挤塑板,在钢筋绑扎及运料过程中,若摩擦产生碎屑,在混凝土浇筑前清理干净。2)钢筋分段连接分段绑扎,绑扎钢筋时,底板钢筋相互交叉全部扎牢,邻绑扎点的铅丝扣要成八字形绑扎(右左扣绑扎)。所有相交点必须全部绑扎,不得漏扣。3)绑好筏板底层钢筋后,放置用22钢筋焊接的长直钢筋支架,间距为70Omnb通长布置。由于塔楼部位底板厚度是1.5m.1.6m.1.8m,局部最深的电梯坑达到3.25米。因此塔楼部位底板上部钢筋绑扎前,搭设钢管支架。支架有两种做法:1、待上部钢筋绑扎完成后用25钢筋纵横向间距I

8、OoO焊接钢筋支架,每根立杆与相邻立杆焊接斜向支撑。钢筋支架图如下:支架高度h=板厚-板上下保护层厚度之和-板底层底部单向钢筋直径及顶层双向钢筋直径之和。搭设之前必须抄好标高,将上层钢筋的位置控制好。同时边绑上层钢筋边焊接钢筋支架。同时依据现场情况,对支架进行斜向拉结,保证支架的稳定。图10.2塔楼底板部位钢筋绑扎效果图构造底板马凳筋一种采用22焊接的“工”字型马凳,通长布置,间距700mm。马凳搭接长度150un,必须保证浇筑混凝土时上层钢筋位置。(做法如下图)另一种采用下图所示:221000*1000250150h=板厚-2个保护层150绑扎固定好马凳筋及上层底板支撑水平钢管后,用粉笔划出上层横向筋位置线,然后开始绑扎上层纵向筋。根据划好的墙柱位置,绑扎牢固插
