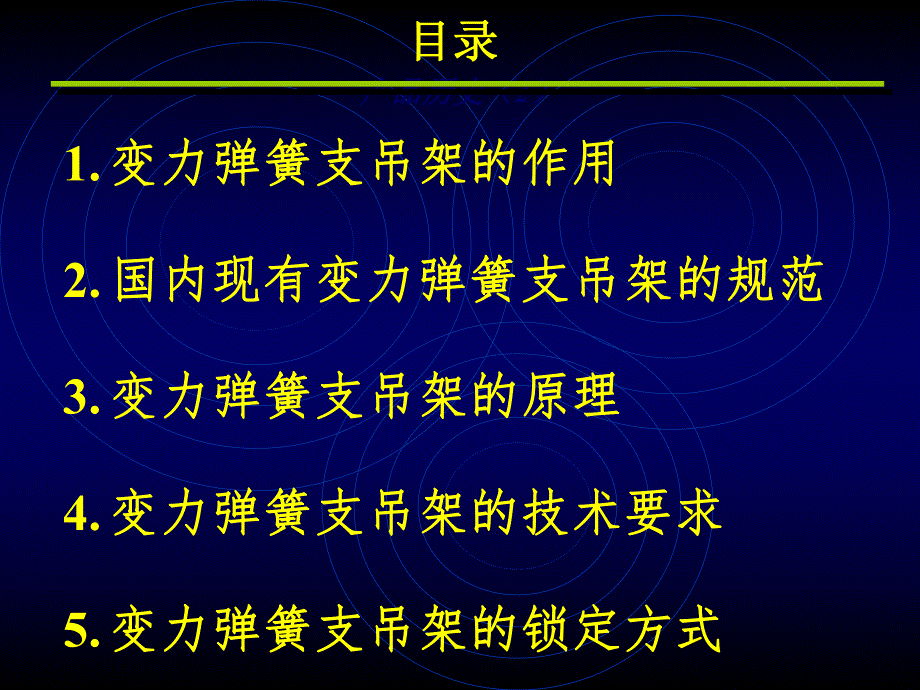

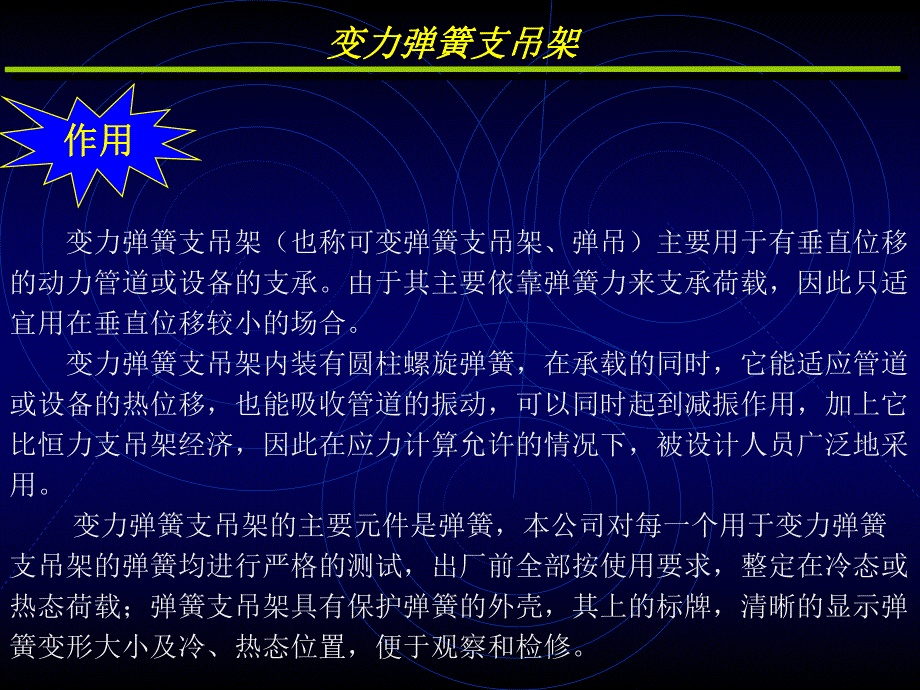

1、产品历史（产品历史（2）目录目录1.变力弹簧支吊架的作用变力弹簧支吊架的作用2.国内现有变力弹簧支吊架的规范国内现有变力弹簧支吊架的规范3.变力弹簧支吊架的原理变力弹簧支吊架的原理4.变力弹簧支吊架的技术要求变力弹簧支吊架的技术要求5.变力弹簧支吊架的锁定方式变力弹簧支吊架的锁定方式变力弹簧支吊架变力弹簧支吊架 变力弹簧支吊架（也称可变弹簧支吊架、弹吊）主要用于有垂直位移的动力管道或设备的支承。由于其主要依靠弹簧力来支承荷载，因此只适宜用在垂直位移较小的场合。变力弹簧支吊架内装有圆柱螺旋弹簧，在承载的同时，它能适应管道或设备的热位移，也能吸收管道的振动，可以同时起到减振作用，加上它比恒力支吊架
2、经济，因此在应力计算允许的情况下，被设计人员广泛地采用。变力弹簧支吊架的主要元件是弹簧，本公司对每一个用于变力弹簧支吊架的弹簧均进行严格的测试，出厂前全部按使用要求，整定在冷态或热态荷载；弹簧支吊架具有保护弹簧的外壳，其上的标牌，清晰的显示弹簧变形大小及冷、热态位置，便于观察和检修。作用作用产品历史（产品历史（2）国内现有可变弹簧支吊架的规范国内现有可变弹簧支吊架的规范l华东电力设计院华东电力设计院1983年版年版管道支吊架手册管道支吊架手册中中“TH”系列弹吊系列弹吊l西北电力设计院西北电力设计院1983年版年版管道支吊架手册管道支吊架手册中中“T”系列弹吊系列弹吊lJB/T 8130.2可
3、变弹簧支吊架可变弹簧支吊架中中“TD”系列弹吊系列弹吊lHG/T 20664-1998化工变力弹簧支吊架化工变力弹簧支吊架中中“VS”系列弹吊系列弹吊变力弹簧支吊架变力弹簧支吊架 弹吊按弹簧的形式可分为圆柱螺旋弹簧式和碟形弹簧式二种。按整定方式可分为整定式和简易式二种。简易式弹簧支吊架的弹簧全变形量不应超过50mm，且不设荷载或位移指示牌以及行程锁定装置。这种弹簧组件可用于垂直位移不大于6.3mm和不需作精确的荷载及位移计算的地方。对于重要的热力管道，如“四大管道”以及管内压力较大的管道，只允许采用整定式弹簧支吊架，且一般都使用圆柱螺旋式弹簧。种类种类变力弹簧支吊架变力弹簧支吊架 结构结构变力
4、弹簧支吊架变力弹簧支吊架 1.整定式弹吊组件应设有荷载和行程指示牌以及预先设定“热”和“冷”态位置的标志。2.弹簧组件应有防止弹簧过应力或脱载的限制位移设施。3.整定式弹吊组件应有安装和水压实验用的锁定装置。弹吊应按支吊架冷态荷载整定并锁定。结构结构 变力弹簧支吊架变力弹簧支吊架图示：变力弹簧支吊架现有的各种安装形式 变力弹簧支吊架性能参数及技术要求变力弹簧支吊架性能参数及技术要求荷载和位移：荷载和位移：变力弹簧支吊架之所以又称为变力，是相对于恒力弹簧支吊架而言，也就是说弹簧支吊架的荷载随着所支吊的管道的位移而变化。这种位移是指冷位移和热位移，所以弹吊荷载有冷态荷载、热态荷载、整定荷载之分。管
5、道在冷态时，弹吊所承受的荷载称为冷态荷载Pc。管道在热态时，弹吊所承受的荷载称为热态荷载Ph。弹吊在安装时所整定的荷载称为安装荷载或整定荷载Pad。大多数情况下，Pad=Pc。弹簧刚度 P 变力弹簧支吊架性能参数及技术要求变力弹簧支吊架性能参数及技术要求（a）热位移向上（b）热位移向下图示：当热位移x向下时，PhPc;当热位移x向上时，PhPc;由虎克定律：P=Px；P为刚度(N/mm)P=tan因此由图示得：|Ph-Pc|=Px 变力弹簧支吊架性能参数及技术要求变力弹簧支吊架性能参数及技术要求荷载变化系数：荷载变化系数：提出荷载变化系数的目的是在于弹吊选择的经济性考虑，它对应某一荷载下弹簧的
6、最佳变形范围，其取值各国的标准有所不同，一般来说对于重要的热力管道荷载变化系数不宜大于25%，对于次要管道荷载变化系数可以达到35%。GB17116.1规定：荷载变化系数不宜大于25。对于采用热态吊零分配荷重，弹簧荷载为热态荷载，如西北电力设计院所列T型弹吊、TD型弹吊；对于采用冷态吊零分配荷重，弹簧荷载为冷态荷载，如华东电力设计院所列TH型弹吊；变力弹簧支吊架性能参数及技术要求变力弹簧支吊架性能参数及技术要求 变力弹簧支吊架的工作荷载应包括支吊点处的管道永久荷载、管道输送介质的重力和支吊架弹簧所需承受的所有支吊架部件（如管夹、吊杆等）的重力之和。整定式变力弹簧支吊架锁定时，应能承受2倍的支吊架最大工作载荷。变力弹簧支吊架弹簧行程使用范围为总压缩量的30%70%。变力弹簧支吊架性能参数及技术要求变力弹簧支吊架性能参数及技术要求变力弹簧支吊架铭牌需要表示的内容：变力弹簧支吊架锁定方式变力弹簧支吊架锁定方式JB8130.2 TD弹吊锁定T/TH型弹吊锁定变力弹簧支吊架锁定方式变力弹簧支吊架锁定方式非标弹吊锁定国外弹吊锁定变力弹簧支吊架的表面处理变力弹簧支吊架的表面处理l表面油漆l表面热浸镀锌
