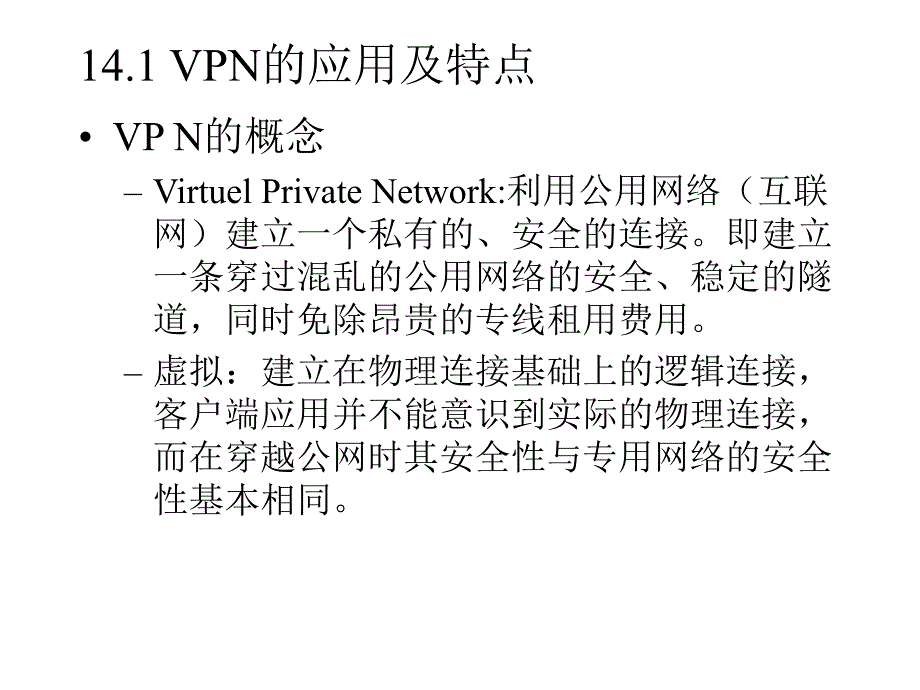

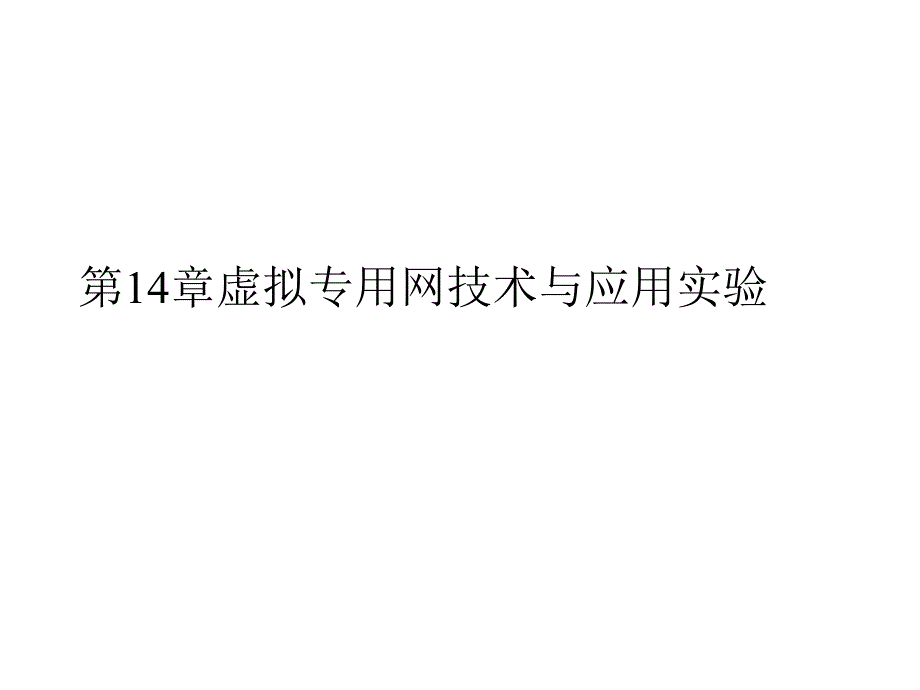

1、第14章虚拟专用网技术与应用实验 14.1 VPN的应用及特点 VP N的概念 Virtuel Private Network:利用公用网络(互联网)建立一个私有的、安全的连接。即建立一条穿过混乱的公用网络的安全、稳定的隧道,同时免除昂贵的专线租用费用。虚拟:建立在物理连接基础上的逻辑连接,客户端应用并不能意识到实际的物理连接,而在穿越公网时其安全性与专用网络的安全性基本相同。VPN应用 远程访问(Remote Access)图14-1Remote Access VPN 企业内部网(Intranet)图14-2Intranet VPN 企业外联网(Extranet)图14-3Extranet
2、VPN 14.1.4VPN的特点 1.传统企业网远程接入的缺点成本高、专线或长途电话线、缺乏灵活性、系统封闭与外部网路隔绝2.VPN接入的优点 成本低 安全保障 服务质量(QoS)扩充性和灵活性 管理方便14.2 隧 道 技 术 隧 道:是利用一种协议来传输另外一种协议的技术。14.2.1隧道的功能 隧 道的意义:IP隧道可以封装任何形式的有效负载,用户透明;一个隧道可同时封装多个用户和多个不同形式的有效负载;访问内部网时不会向INTERNET 透露内网地址;接收者滤掉或报告隧道连接。隧 道的功能:将数据流传输到特定的目的地隐藏私有网络地址在IP网络传输非IP协议数据包提供数据安全支持用户认证
3、14.2.2隧道的类型 自愿隧道:客户机通过VPN请求配置并创建一条自愿隧道,用户端作为隧道的一个端点。强制隧道:由支持VPN的网络接入服务器(NAS)配置和创建一条强制隧道。客户机和服务器之间的NAS作作为隧道的一个端点。14.3典型的隧道协议 14.3.1点到点协议(PPP)PPP由:LCP:建立、维护终止一次物理连接NCP:物理连接后运行的网络协议认证协议:PAP、CHAP1.创建PPP链路:通信参数协商,两端通过LCP互发配置信息报文2.用户验证3.PPP回叫控制(CBCP)4.调用网络层协议:NCP子协议 PPP链路状态转换与建立14.3.2第二层转发 14.3.3点到点隧道协议 P
4、PTP是用户连接ISP,通过INTERNET 访问网络资源的网络技术。1.PPTP的配置模式 被动模式主动模式2.PPTP的建立过程 PPP连接和通信PPTP控制连接PPTP 数据隧道图14-8PPTP帧封装格式 3.PPTP加密 4.Windows 2000中的PPTP安全性 14.3.4 IPSec(Internet Proctocol Security)协议 1.IPSec体系结构 图14-9IPSec体系结构 2.IPSec的工作模式 1、传输模式2、隧道模式图14-10两种模式下受IPSec保护的IP包 3.Internet密钥交换(IKE)4.Windows的IPSec驱动程序 图14-11Windows中的IPSec协议结构 14.3.5第二层隧道协议图14-12使用L2TP的VPN连接 1.L2TP的组成 2.L2TP的安全性 3.L2TP和PPTP的比较 4.证书管理 5.L2TP/IPSec安全
