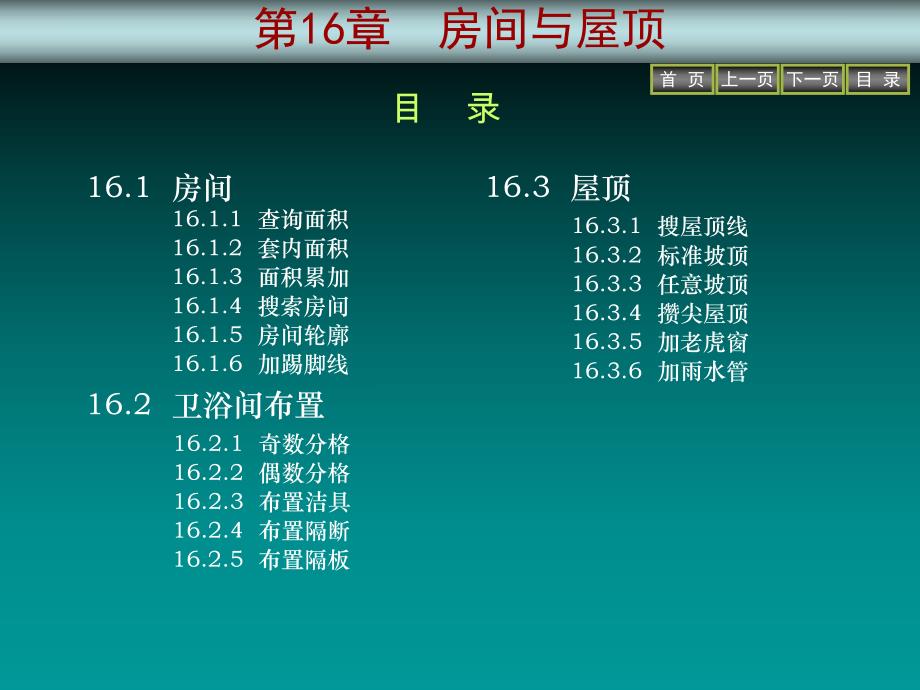

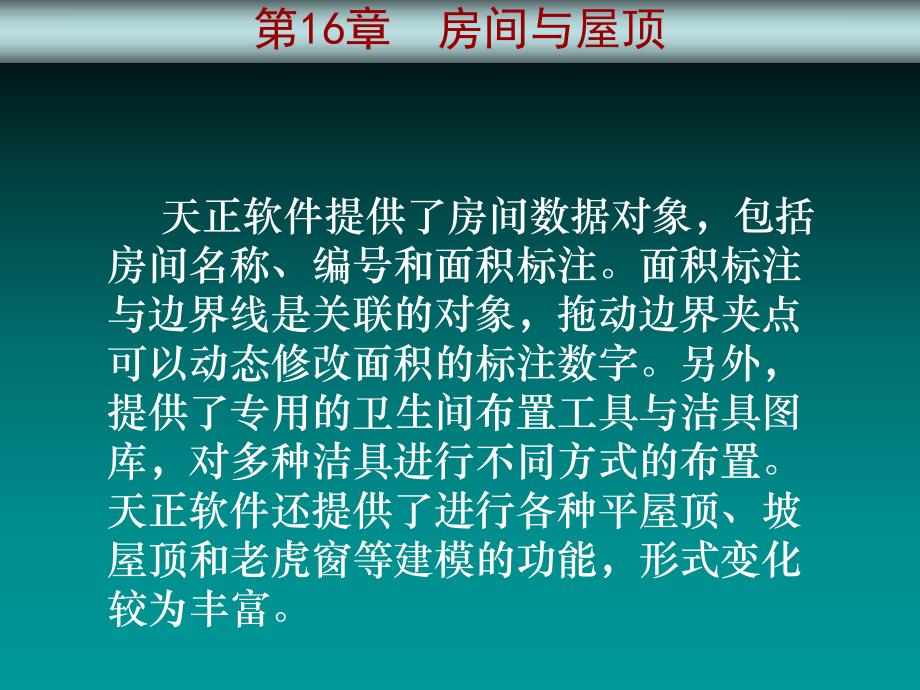

1、第16章 房间与屋顶第16章 房间与屋顶CAD 2005CAD 2005及天正及天正6.56.5建筑应用教程建筑应用教程第16章 房间与屋顶 天正软件提供了房间数据对象，包括房间名称、编号和面积标注。面积标注与边界线是关联的对象，拖动边界夹点可以动态修改面积的标注数字。另外，提供了专用的卫生间布置工具与洁具图库，对多种洁具进行不同方式的布置。天正软件还提供了进行各种平屋顶、坡屋顶和老虎窗等建模的功能，形式变化较为丰富。第16章 房间与屋顶目 录首 页上一页 下一页目 录16.1 房间16.1.1 查询面积16.1.2 套内面积16.2 卫浴间布置16.2.4 布置隔断16.1.3 面积累加16
2、.1.4 搜索房间16.1.5 房间轮廓16.1.6 加踢脚线16.3.6 加雨水管16.2.1 奇数分格 16.2.2 偶数分格16.2.3 布置洁具16.2.5 布置隔板16.3.5 加老虎窗16.3 屋顶16.3.1 搜屋顶线16.3.2 标准坡顶16.3.3 任意坡顶16.3.4 攒尖屋顶第16章 房间与屋顶首 页上一页 下一页目 录16.1 房间 房间在建筑设计中是一个非常重要的概念。墙体、门窗构造完毕后，建筑的基本轮廓就可显示出来。由墙体所构成的房间分隔出不同的建筑空间，通常房间是根据建筑功能由设计者进行划分的，由于房间在建筑设计中是一个重要的概念，所以TArch6.5提供了房间对
3、象对这些数据统一进行描述。“房间”是一种数据对象而非构件对象，它的图形表示为房间名称、编号和面积标注。名称和编号只能选择其一进行显示，名称可以重复，而编号必须唯一，用于区分不同的建筑空间，对于不需要标注的房间，用户可以把它改到一个特定的图层上，关闭该图层即可。房间夹点被激活的时侯还可以看到房间边界，用户可以通过夹点更改房间的边界，房间面积会自动更新。第16章 房间与屋顶首 页上一页 下一页目 录16.1.1 查询面积 此命令功能可查询房间面积，并以单行文字的方式标注在房间内部。1输入命令 菜单栏：选择“房间屋顶”“查询面积”。命令行：CXMJ 2命令操作 单击此命令，此时鼠标呈“十”字状态，命
4、令行提示：请指定房间内一点或查询闭合PLINE面积P/参考点R：用左键单击房间内一点，程序会自动标注此房间的面积，单位是平方米。本命令可循环执行，如果单击的位置在室外，则查询的是本层的建筑面积。第16章 房间与屋顶首 页上一页 下一页目 录16.1.2 套内面积 此命令功能可用于搜索住宅套房的套内面积，可以选择生成供校核用的该套内面积的边界，以多段线表示。1输入命令 菜单栏：选择“房间屋顶”“套内面积”。命令行：TNMJ 2命令操作 单击此命令，此时鼠标呈“”字状态。命令行提示：请选择构成一套房子的所有墙体（或门窗）：选取所构成一套房子的所有墙体与门窗。是否生成封闭的多段线？（Y/N）Y：输入
5、Y，要求生成表示计算范围的多段线。本命令按照国标房产测量规范的要求，自动计算分户单元的套内面积（但不包括阳台），该面积以墙中线计算（包括保温层厚度在内），选择墙体时应只选择构成该分户单元的墙体。第16章 房间与屋顶首 页上一页 下一页目 录16.1.3 面积累加 此命令功能可与查询面积、套内面积命令配合使用，累加得到总面积。1输入命令 菜单栏：选择“房间屋顶”“面积累加”。命令行：MJLJ 2命令操作 单击此命令，此时鼠标呈“”字状态。命令行提示：请选择数值型的文字：依次选取图中已经标注好的数值文字。按Enter键结束命令，即可计算出本层总面积。第16章 房间与屋顶首 页上一页 下一页目 录1
6、6.1.4 搜索房间 此命令功能可搜索建立或更新已有的房间对象。1输入命令 菜单栏：选择“房间屋顶”“搜索房间”。命令行：SSFJ 2命令操作 本命令还用于生成房间信息并标注室内使用面积，标注位置会自动定为房间的中心。单击此命令，此时鼠标呈“”字状态。命令行提示：请选择构成一完整建筑物的所有墙体：选取所有墙体，单击右键后，每一房间面积和文字都会标注出来。执行“搜索房间”命令后，当前图形中可生成房间对象（即显示为房间面积的文字对象），与房间边界关联，通过拖动房间边界的夹点可以动态更新房间面积，如下图所示。第16章 房间与屋顶首 页上一页 下一页目 录16.2 卫浴间布置16.2.1 奇数分格 此
7、命令功能可用于绘制按奇数分格的地面或吊顶的平面。1输入命令 菜单栏：选择“房间屋顶”“奇数分格”。命令行：JSFG 2命令操作 单击此命令，此时鼠标呈“十”字状态。命令行提示：请用三点定一个奇数分格的四边形，第一点：单击四边形的第一个角点。第二点：单击四边形的第二个角点。第三点：单击四边形的第三个角点。第一、二点方向上的分格宽度（小于100为格数）：键入的值大于100为分格宽度，否则为分格数。第二、三点方向上的分格宽度（小于100为格数）：键入的值大于100为分格宽度，否则为分格数。第16章 房间与屋顶首 页上一页 下一页目 录 若键入的值小于100，则会提示：分格宽度为：键入新值或回车接受默
8、认值。命令交互完毕，系统可根据用户所需绘制出分格平面，并生成分格线对称轴，如下图所示。第16章 房间与屋顶首 页上一页 下一页目 录16.2.2 偶数分格 此命令功能用于绘制按偶数分格的地面或吊顶的平面。1输入命令 菜单栏：选择“房间屋顶”“偶数分格”。命令行：OSFG 2命令操作 本命令与奇数分格命令的功能基本相同，不同处仅在于生成的分格线是偶数。第16章 房间与屋顶首 页上一页 下一页目 录16.2.3 布置洁具 此命令功能可在厨房或厕所中布置厨具或卫生洁具。1输入命令 菜单栏：选择“房间屋顶”“布置洁具”。命令行：BZJJ 2选项说明 使用此命令可以布置如下图（左）所示的“布置洁具”菜单
9、中所列各种洁具。单击“布置洁具菜单图”上的“洗脸盆”后，显示如下图（右）所示的“天正洁具”对话框。第16章 房间与屋顶首 页上一页 下一页目 录 在“洗脸盆”预览区将显示当前库中所有洗脸盆的样式，被选中的图块会出现红色方框。双击选中的样式，屏幕出现如下图（左）所示的“布置普通脸盆”对话框。3命令操作 单击此命令，命令行提示：请单击墙体边线或选择已有洁具：左键单击墙体边线或单击已有洁具。可重复单击拾取键（鼠标左键）直到按Enter键退出。最后生成如下图（右）所示的“卫生间洁具”布置图。第16章 房间与屋顶首 页上一页 下一页目 录16.2.4 布置隔断 此命令可通过两点选取已经插入的洁具来布置卫
10、生间隔断。1输入命令 菜单栏：选择“房间屋顶”“布置隔断”。命令行：BZGD 2命令操作 单击此命令，此时鼠标呈“十”字状态。命令行提示：输入一直线来选洁具：单击起点和结束点。隔断间距：键入新值或按键接受默认值。隔断长度：键入新值或按键接受默认值。隔断门宽：键入新值或按键接受默认值。隔断门的开启方向可以用夹点来改变，也可通过门窗菜单中的“内外翻转”命令改变。隔断的对象类型与墙体相同，隔断门的对象类型就是门窗对象，因此他们的关系就是墙与门窗的关系。第16章 房间与屋顶首 页上一页 下一页目 录16.2.5 布置隔板 此命令可通过两点选取已经插入的洁具来布置卫生间隔板。1输入命令 菜单栏：选择“房
11、间屋顶”“布置隔板”。命令行：BZGB 2命令操作 本命令与布置隔断命令的功能基本相同。第16章 房间与屋顶首 页上一页 下一页目 录16.3 屋顶 屋顶是建筑物不可缺少的重要组成部分。TArch6.5提供了自动生成平屋顶、坡屋顶和檐口等功能。屋顶的各构件单独为一图层。16.3.1 搜屋顶线 此命令可自动跨越门窗洞口搜索墙线的封闭区域，生成屋顶平面轮廓线。屋顶线指围绕建筑物最外边界生成的封闭多段线，可以作为平面施工图中屋顶线的表示，也可用于在以后构造三维屋顶。1输入命令 菜单栏：选择“房间屋顶”“搜屋顶线”。命令行：SWDX 2命令操作 单击此命令，此时鼠标呈“”字状态。命令行提示：请选择构成
12、一完整建筑物的所有墙体（或门窗）：选择组成建筑的所有墙体，以便软件判断建筑外轮廓。偏移外皮距离：输入数值表示屋檐宽度或按键接受默认值。第16章 房间与屋顶首 页上一页 下一页目 录16.3.2 标准坡顶 此命令功能可建立多种三维屋顶，在双坡屋顶与单坡屋顶中同时可以生成山墙。1输入命令 菜单栏：选择“房间屋顶”“标准坡顶”。2命令操作 单击此命令，此时鼠标呈“十”字状态。命令行提示：请单击山墙角点PT1：请单击山墙另一角点PT2：请单击与PT2相邻的另一山墙角点PT3：第16章 房间与屋顶首 页上一页 下一页目 录3选项说明 在建筑平面图中单击屋顶线的最外侧3点，屏幕出现如下图所示的“坡顶尺寸参
13、数”对话框，选择坡屋顶的类型，输入尺寸参数。在建立异型屋面时，还要单击按钮以选择屋顶线，然后单击“确定”按钮。最后输入屋顶与墙面相接处的标高。第16章 房间与屋顶首 页上一页 下一页目 录“类型”：在屋顶类型的下拉列表中选择坡顶的基本类型。“坡顶参数”：在各栏中输入有关坡度与屋顶细部的尺寸，其中“坡度”是坡顶高度与单坡全跨度（PT1及PT2两点间距）或双坡跨度的一半（PT1及PT2两点间距的一半）的比值，屋顶高与坡度是相关的尺寸，可任选其一输入。四坡屋顶与歇山屋顶还需要输入侧坡度、脊图16-9 “坡顶尺寸参数”对话框线长及歇山高尺寸。“出檐参数”：栏中输入檐口出挑的参数，其中“出山长”是指在山
14、墙方向出挑的长度，“出檐长”是指在屋顶跨度方向（PT1及PT2决定的方向）出挑的长度。“封屋顶底面”：选中后可在屋顶基点处附加一个三维面，在四坡与歇山屋顶时，作为屋顶下水平放置的天花板，单坡与双坡时，在檐板下生成平行于屋顶坡度的三维面。“半屋顶生成”：选中后表示该处不生成檐板与山墙，用于与墙或其它屋顶的连接。表明在PT3处是半屋顶一端。第16章 房间与屋顶首 页上一页 下一页目 录16.3.3 任意坡顶 此命令可由封闭的多段线生成指定坡度的屋顶，使用对象编辑可分别修改坡度。1输入命令 菜单栏：选择“房间屋顶”“任意坡顶”。命令行：RYPD 2命令操作 单击此命令，此时鼠标呈“”字状态。命令行提
15、示：选择一封闭的多段线：单击屋顶线。请输入坡度角：输入屋顶坡度角。出檐长：如屋顶有出檐，输入出檐长度。上面所键入的出檐长度要与搜屋顶线命令中输入的偏移外皮距离相等，以免立面和剖面生成时出错。出檐长用来推算三维屋顶的屋檐标高。屋顶生成后可通过夹点和交互对话框方式进行修改。第16章 房间与屋顶首 页上一页 下一页目 录16.3.4 攒尖屋顶 此命令功能可生成对称的正多边锥形攒尖屋顶，考虑出挑与出脊，可加宝顶或尖锥。1输入命令 菜单栏：选择“房间屋顶”“攒尖屋顶”。命令行：POLYROOF 2选项说明 为表现中国传统建筑及协调周边环境的需要，一些建筑物要求设计成坡屋顶或攒尖屋顶，比如古典建筑中亭台楼
16、阁的屋顶。为了减轻建筑师设计这类建筑构件时的劳动强度，TArch6.5提供了这种屋顶的三维模型。单击 按钮，屏幕出现下图所示“攒尖顶尺寸参数”对话框。第16章 房间与屋顶首 页上一页 下一页目 录 屋顶参数包括屋顶高、出檐长、檐板宽等，修改其中的默认值，单位为毫米（mm），设置好以后按Enter键，然后根据需要可选择是否加宝顶/塔尖和起脊，用光标单击右方的两个选择框，可分别改变“宝顶T”和“屋脊S”的设定状态。的设置：“宝顶高”：一般塔尖高达5000以上。“顶径”：塔尖顶径可输入大于10的数值。“底径”：宝顶一般呈倒锥台形，但塔尖的底径必须大于顶径，一般取值为500800，视塔尖高而定。在确定所有尺寸参数后，用光标单击右下方 按钮，以便在图形上对屋顶给定位置与尺寸。第16章 房间与屋顶首 页上一页 下一页目 录3命令操作 单击此命令，命令行提示：请单击屋顶的中心点：用光标单击屋顶的中心点。请单击屋顶与墙/柱相交的一角点：用光标单击屋顶与墙/柱相交的角点。执行完该命令后返回对话框。以上两点距离作为屋顶外切圆的半径，再加上输入的出檐长度值，作为屋顶模型。最后单击“确定”按钮。生成下图所示的
