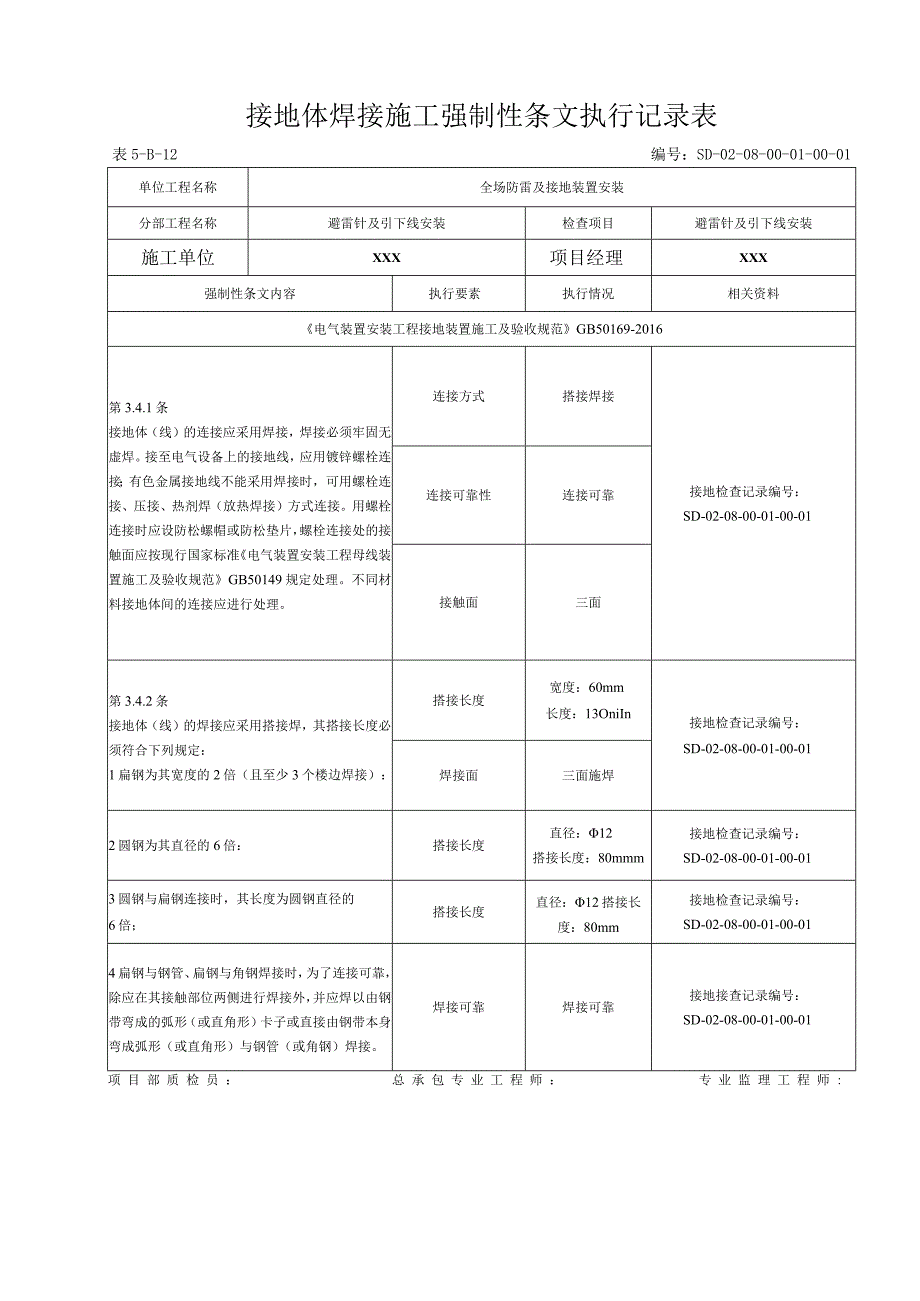

1、接地体焊接施工强制性条文执行记录表表5-B-12编号:SD-02-08-00-01-00-01单位工程名称全场防雷及接地装置安装分部工程名称避雷针及引下线安装检查项目避雷针及引下线安装施工单位XXX项目经理XXX强制性条文内容执行要素执行情况相关资料电气装置安装工程接地装置施工及验收规范GB50169-2016第3.4.1条接地体(线)的连接应采用焊接,焊接必须牢固无虚焊。接至电气设备上的接地线,应用镀锌螺栓连接;有色金属接地线不能采用焊接时,可用螺栓连接、压接、热剂焊(放热焊接)方式连接。用螺栓连接时应设防松螺帽或防松垫片,螺栓连接处的接触面应按现行国家标准电气装置安装工程母线装置施工及验收

2、规范GB50149规定处理。不同材料接地体间的连接应进行处理。连接方式搭接焊接接地检查记录编号:SD-02-08-00-01-00-01连接可靠性连接可靠接触面三面第3.4.2条接地体(线)的焊接应采用搭接焊,其搭接长度必须符合下列规定:1扁钢为其宽度的2倍(且至少3个楼边焊接):搭接长度宽度:60mm长度:13OniIn接地检查记录编号:SD-02-08-00-01-00-01焊接面三面施焊2圆钢为其直径的6倍:搭接长度直径:12搭接长度:80mmm接地检查记录编号:SD-02-08-00-01-00-013圆钢与扁钢连接时,其长度为圆钢直径的6倍;搭接长度直径:12搭接长度:80mm接地检查记录编号:SD-02-08-00-01-00-014扁钢与钢管、扁钢与角钢焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外,并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。焊接可靠焊接可靠接地接查记录编号:SD-02-08-00-01-00-01项目部质检员:总承包专业工程师:专业监理工程师:
