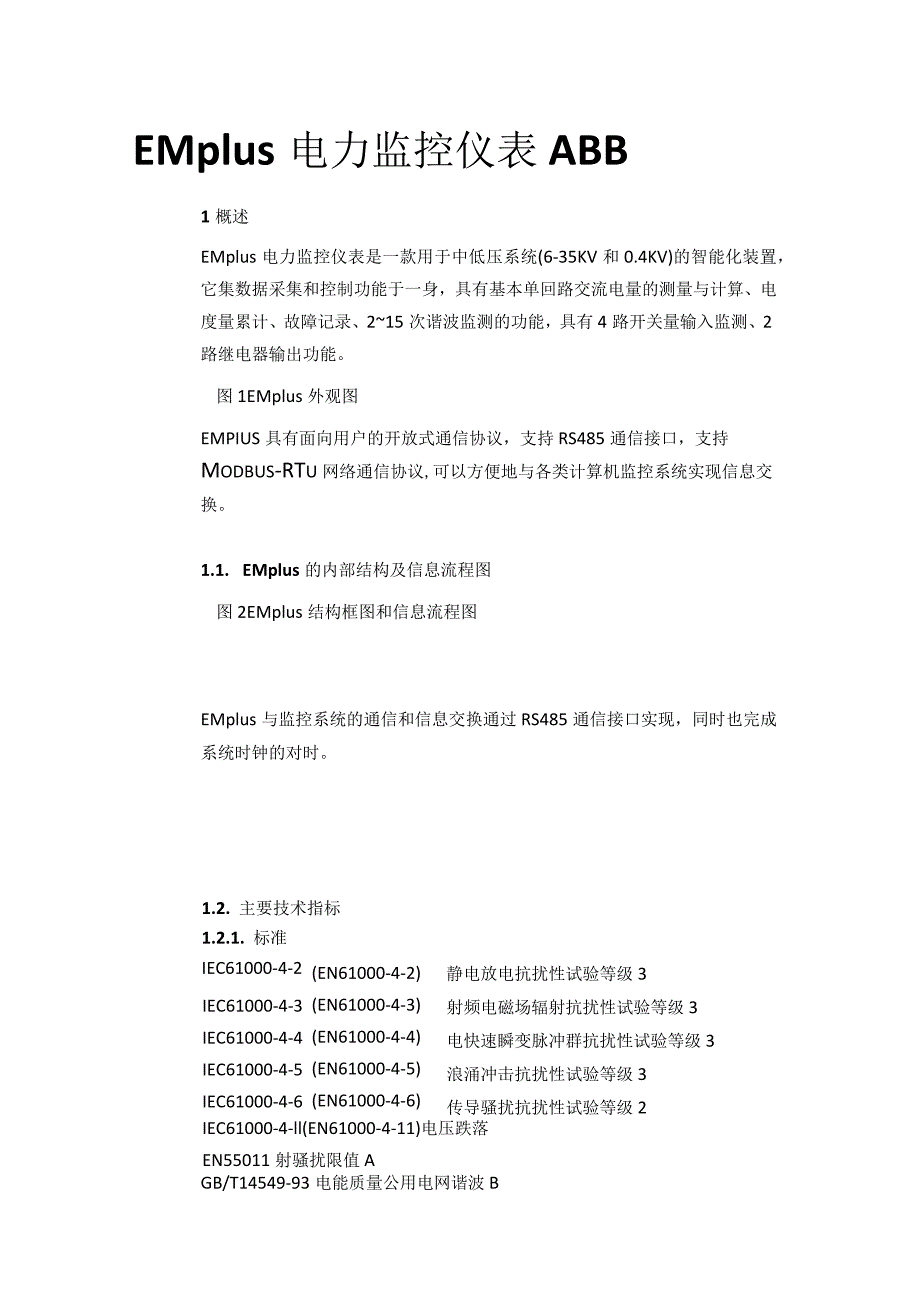

1、EMplus电力监控仪表ABB1概述EMplus电力监控仪表是一款用于中低压系统(6-35KV和0.4KV)的智能化装置,它集数据采集和控制功能于一身,具有基本单回路交流电量的测量与计算、电度量累计、故障记录、215次谐波监测的功能,具有4路开关量输入监测、2路继电器输出功能。图1EMplus外观图EMPIUS具有面向用户的开放式通信协议,支持RS485通信接口,支持Modbus-RTu网络通信协议,可以方便地与各类计算机监控系统实现信息交换。1.1. EMplus的内部结构及信息流程图图2EMplus结构框图和信息流程图EMplus与监控系统的通信和信息交换通过RS485通信接口实现,同时也

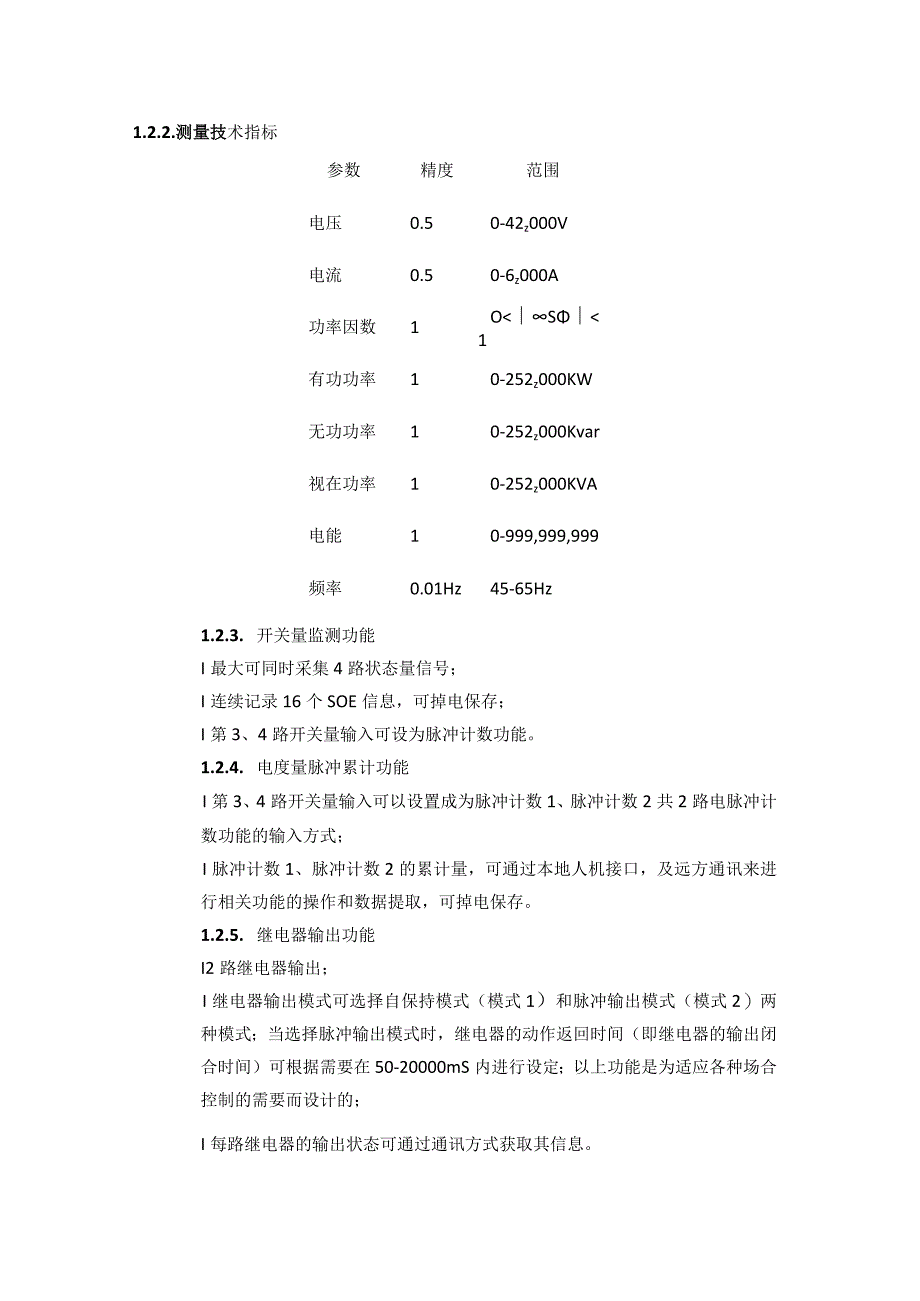

2、完成系统时钟的对时。1.2. 主要技术指标1.2.1. 标准IEC61000-4-2IEC61000-4-3IEC61000-4-4IEC61000-4-5IEC61000-4-6(EN61000-4-2)(EN61000-4-3)(EN61000-4-4)(EN61000-4-5)(EN61000-4-6)静电放电抗扰性试验等级3射频电磁场辐射抗扰性试验等级3电快速瞬变脉冲群抗扰性试验等级3浪涌冲击抗扰性试验等级3传导骚扰抗扰性试验等级2IEC61000-4-ll(EN61000-4-11)电压跌落EN55011射骚扰限值AGB/T14549-93电能质量公用电网谐波B1.2.2.测量技术指

3、标参数精度范围电压0.50-42z000V电流0.50-6z000A功率因数1OS1有功功率10-252z000KW无功功率10-252z000Kvar视在功率10-252z000KVA电能10-999,999,999频率0.01Hz45-65Hz1.2.3. 开关量监测功能I最大可同时采集4路状态量信号;I连续记录16个SOE信息,可掉电保存;I第3、4路开关量输入可设为脉冲计数功能。1.2.4. 电度量脉冲累计功能I第3、4路开关量输入可以设置成为脉冲计数1、脉冲计数2共2路电脉冲计数功能的输入方式;I脉冲计数1、脉冲计数2的累计量,可通过本地人机接口,及远方通讯来进行相关功能的操作和数据

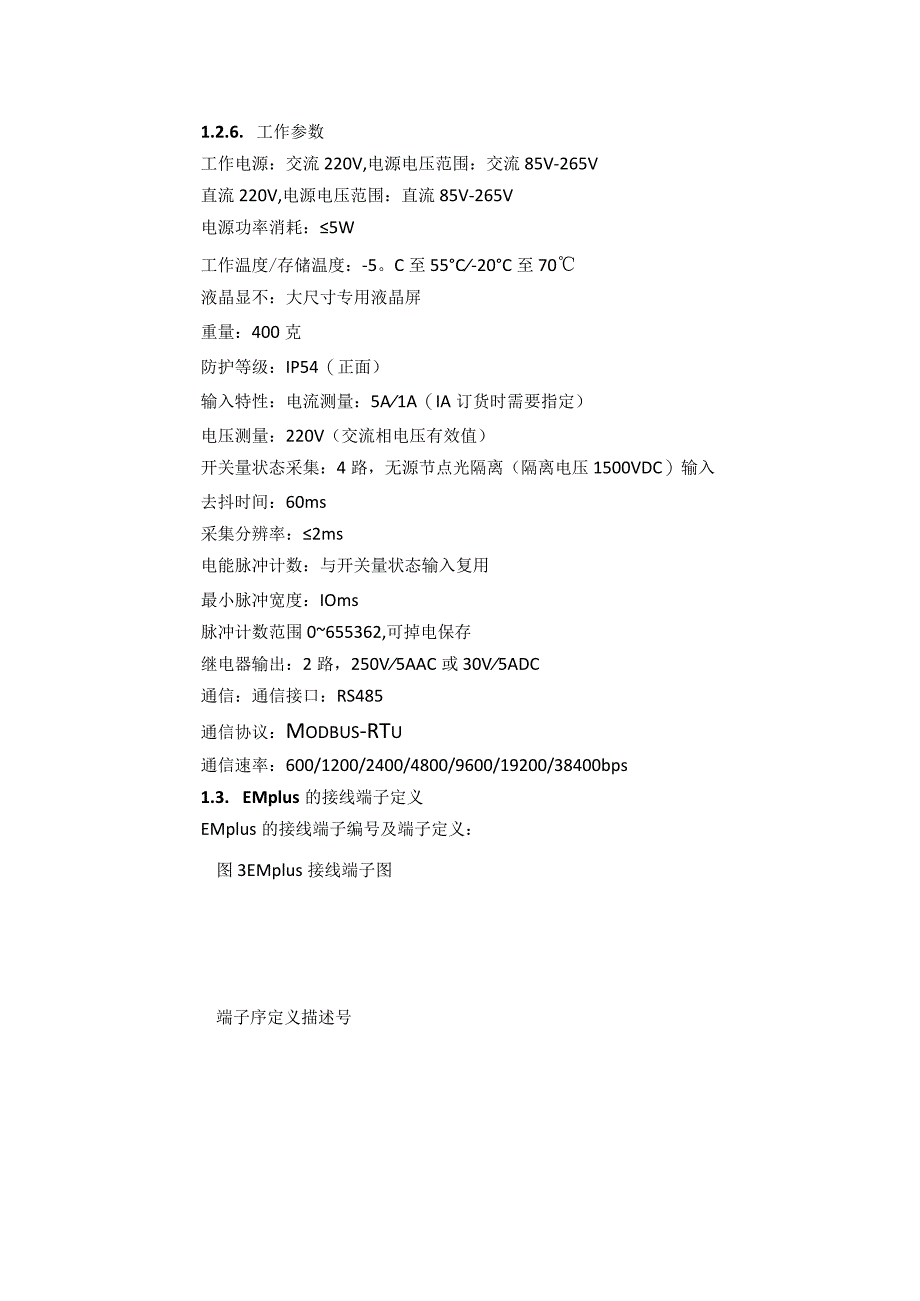

4、提取,可掉电保存。1.2.5. 继电器输出功能I2路继电器输出;I继电器输出模式可选择自保持模式(模式1)和脉冲输出模式(模式2)两种模式;当选择脉冲输出模式时,继电器的动作返回时间(即继电器的输出闭合时间)可根据需要在50-20000mS内进行设定;以上功能是为适应各种场合控制的需要而设计的;I每路继电器的输出状态可通过通讯方式获取其信息。1.2.6. 工作参数工作电源:交流220V,电源电压范围:交流85V-265V直流220V,电源电压范围:直流85V-265V电源功率消耗:5W工作温度/存储温度:-5。C至55C-20C至70液晶显不:大尺寸专用液晶屏重量:400克防护等级:IP54(

5、正面)输入特性:电流测量:5A1A(IA订货时需要指定)电压测量:220V(交流相电压有效值)开关量状态采集:4路,无源节点光隔离(隔离电压1500VDC)输入去抖时间:60ms采集分辨率:2ms电能脉冲计数:与开关量状态输入复用最小脉冲宽度:IOms脉冲计数范围0655362,可掉电保存继电器输出:2路,250V5AAC或30V5ADC通信:通信接口:RS485通信协议:Modbus-RTu通信速率:600/1200/2400/4800/9600/19200/38400bps1.3. EMplus的接线端子定义EMplus的接线端子编号及端子定义:图3EMplus接线端子图端子序定义描述号1

6、UlA相电压输入端2U2B相电压输入端33C相电压输入端4Un电压公共端(零线)/B相电压输入(三相三线制)5NC此端子不接6L/+交流工作电源L端/直流工作电源+端7N-交流工作电源N端/直流工作电源-端8PE保护地9111A相电流流入端10112A相电流流出端11121B相电流流入端12122B相电流流出端13131C相电流流入端14132C相电流流出端15141零序电流流入端16142零序电流流出端17RS485+RS485总线+18RS485-RS485总线19NC此端子不接20SHLD屏蔽接地21RLll继电器输出122RL1223RL21继电器输出224RL2225NC此端子不接2

7、6NC此端子不接27NC此端子不接28Dll开关量输入129DI2开关量输入230DI3开关量输入331DI4开关量输入432COMl开关量输入公共端接线端子说明:在三相四线制下进行电压测量,Un接电压公共端或零线。在三相三线制下进行电压测量,若PT的二次的接线方式为三线圈,则Un接电压公共端。在三相三线制下进行电压测量,若PT的二次的接线方式为双线圈,则Un接电压公共端即B端。2功能简介EMPIUS测量三相电压、三相电流及零序电流,并以上述测量量为基础计算得出功率、功率因数、电量、谐波等扩展电参量。具有4路开关量输入监测和2路继电器输出功能,其中3、4路开关量输入可设置为电能脉冲技术功能。电

8、流,零序电流la,lb,lc,In线电压/相电压Uab,Ubc,Uca/Ua,Ub,Uc总功率因数/三相功率因数PFPFa,PFb,PFc系统频率F,系统功率P,Q三相有功功率Pa,Pb,Pc三相无功功率Qa,Qb,QC三相视在功率Sa,Sb,Sc总有功电量/三相有功电量KWHKWHa,KWHb,KWHc总无功电量/三相无功电量KVARHKVARHa,KVARHb,KVARHc2-31次谐波分量Ua,Ub,Uc,la,lb,lc,In电压和电流测量被测量电压的最大值为42000Vo被测量电压信号经输入回路采集和处理后显示在EMplus屏幕上,显示内容为三相线电压有效值或三相相电压有效值。当被测

9、量电压为0.4KV时采用直接输入,当被测量电压为0.69KV-35KV时采用电压互感器输入。被测量电流的最大值为6000A被测量电流信号经输入回路采集和处理后显示在EMplus屏幕上,显示内容为三相电流有效值。当被测量电流不大于5A时采用直接输入,当被测量电流大于5A时采用电流互感器输入。零序电流信号和电流测量相同。图4在0.4KV下利用EMplus采集电压及电流接线图在三相三线制下进行电压测量,若PT的二次的接线方式为三线圈,则Un接电压公共端。图5在IOKV下利用EMplus采集电流电压接线图当被测量电压大于400V就需要配接电压互感器,而被测量电流大于5A就需要配接电流互感器。依据被测量

10、电力线路的线制和配接电压、电流互感器的数量,EMPIUS的测量接线方式和参数设定均有一些规定,具体内容见下表:电压等级/线制CTPT规格数量电流接线端子电压接线端子说明400V/3相4线制3无Il接9、1012接11、1213接13、14电流公共端至14Ul接1U2接2U3接3公共端N接4电流公共端14接地690V/3相3线制3双绕组2X100VIl接9、1012接11、1213接13、14电流公共U21接1U23接3公共端U22接4电流公共端14接地电压公共端4接地端至14690V/3相433X100VIl接9、U21接1电流公共线制10U22接2端14接12接11、U23接3地12公共端电

11、压公共13接13、14电流公共端至14U2N接4端4接地6KV/3相33双绕组Il接9、U21接1电流公共线制2X10U23接3端14接100V12接11、公共端地12U22接4电压公共13接13、14电流公共端至14端4接地1OKV/3相33双绕组Il接9、U21接1电流公共线制2X10U23接3端14接100V12接11、公共端地12U22接4电压公共13接13、14电流公共端至14端4接地35KV/3相433X100VIl接9、U21接1电流公共线制10U22接2端14接12接11、U23接3地12公共端电压公共13接13、U2N接4端4接地14电流公共端至14电流互感器CT的数量可以选

12、配1只(测A相电流)、2只(测A相和C相)以及3只。当配1只CT时,EMPlUS只能对单相回路的电参量进行测量;当配2只CT时,第3相的电流通过计算得出。3EMplus的外型与安装EMPIUS采用面板安装方式,如下图:图6EMplus的安装图(单位:mm)4通讯EMplus支持RS485通信接口,采用MODBUS-RTU通信协议。4.1. RS485/MODBUS-RTU通信方式 通信接口:RS485 通信接线方式:二线制(RS485+、RS485-),屏蔽双绞线 通信工作方式:半双工 通信速率:600/1200/2400/4800/9600/19200/38400bps 节点容量:324.2

13、. 通信接线方式通讯连接的线形连接方式,其中阻抗匹配电阻阻值约为120欧图7EMplus通信的线形连接方式通讯连接的环形连接方式图8EMplus通信的环形连接方式5EMplus的菜单概述5.1. EMplus的面板及按键图9EMplus的面板面板下部为4个操作按键,自左至右分别为:A键、H键、P键、E键。EMplus的操作分为单键模式和组合键模式两种。单键模式仅对四个按键中的某一个进行操作,用于完成装置所有监测数据的显示:I单A键一测量数据显示:显示电压、电流、功率因数等测量数据。I单H键一谐波数据显示:显示谐波畸变率和各次谐波占有率等信息。I单P键一工作参数显示:显示系统工作参数、系统时间等。I单E键一累计量、时间显示:累计量显示区显示有功电度、无功电度、时间(时分秒)等。组合键模式是指由E键与其它三键之一组合操作:IE与A键的组合:用于复位操作。IE与H键的组合:用于修改工作参数。进入组合键模式需输入正确的密码才能继续进行操作。5.2. EMplus的显示简介5.2.1. 单键模式A键H键P键E键第1显示相电压及平均显示三相电压
