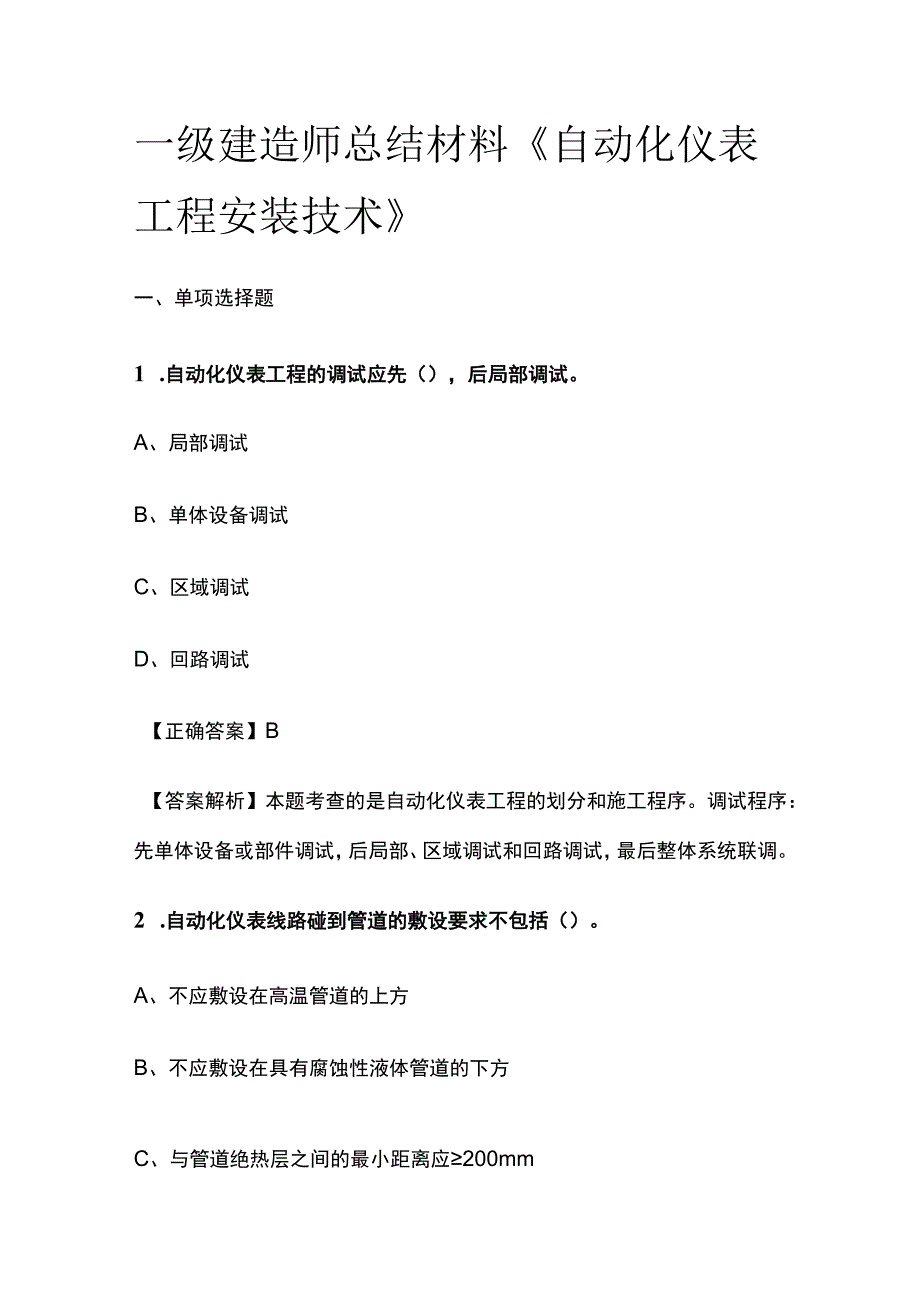

1、一级建造师总结材料自动化仪表工程安装技术一、单项选择题1 .自动化仪表工程的调试应先（），后局部调试。A、局部调试B、单体设备调试C、区域调试D、回路调试【正确答案】B【答案解析】本题考查的是自动化仪表工程的划分和施工程序。调试程序：先单体设备或部件调试，后局部、区域调试和回路调试，最后整体系统联调。2 .自动化仪表线路碰到管道的敷设要求不包括（）。A、不应敷设在高温管道的上方B、不应敷设在具有腐蚀性液体管道的下方C、与管道绝热层之间的最小距离应200mmD、与其他设备之间的最小距离应100mm【正确答案】D【答案解析】本题考查的是自动化仪表线路安装要求。线路与绝热的设备及管道绝热层之间的距离

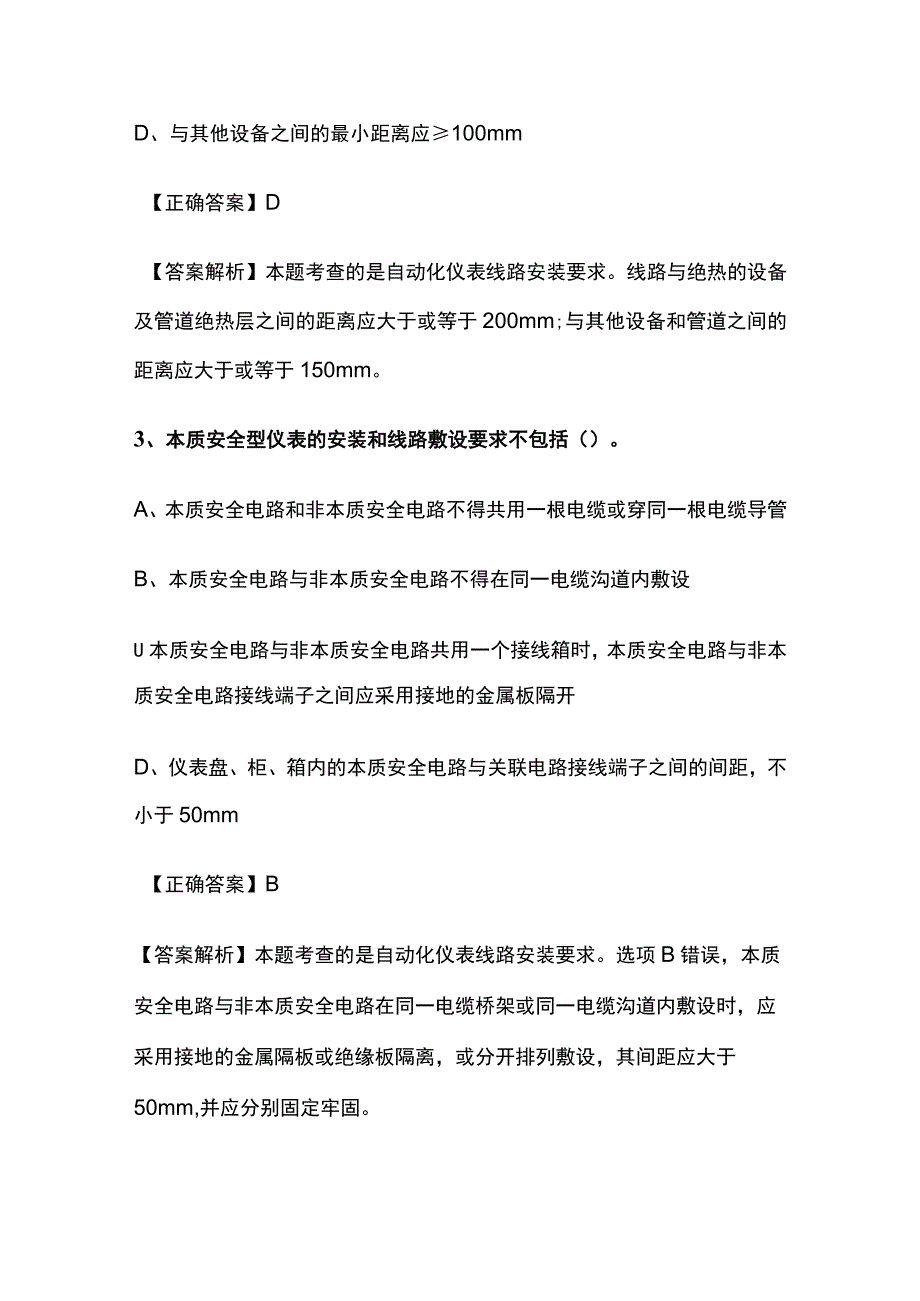

2、应大于或等于200mm;与其他设备和管道之间的距离应大于或等于150mm。3、本质安全型仪表的安装和线路敷设要求不包括（）。A、本质安全电路和非本质安全电路不得共用一根电缆或穿同一根电缆导管B、本质安全电路与非本质安全电路不得在同一电缆沟道内敷设U本质安全电路与非本质安全电路共用一个接线箱时，本质安全电路与非本质安全电路接线端子之间应采用接地的金属板隔开D、仪表盘、柜、箱内的本质安全电路与关联电路接线端子之间的间距，不小于50mm【正确答案】B【答案解析】本题考查的是自动化仪表线路安装要求。选项B错误，本质安全电路与非本质安全电路在同一电缆桥架或同一电缆沟道内敷设时，应采用接地的金属隔板或绝缘

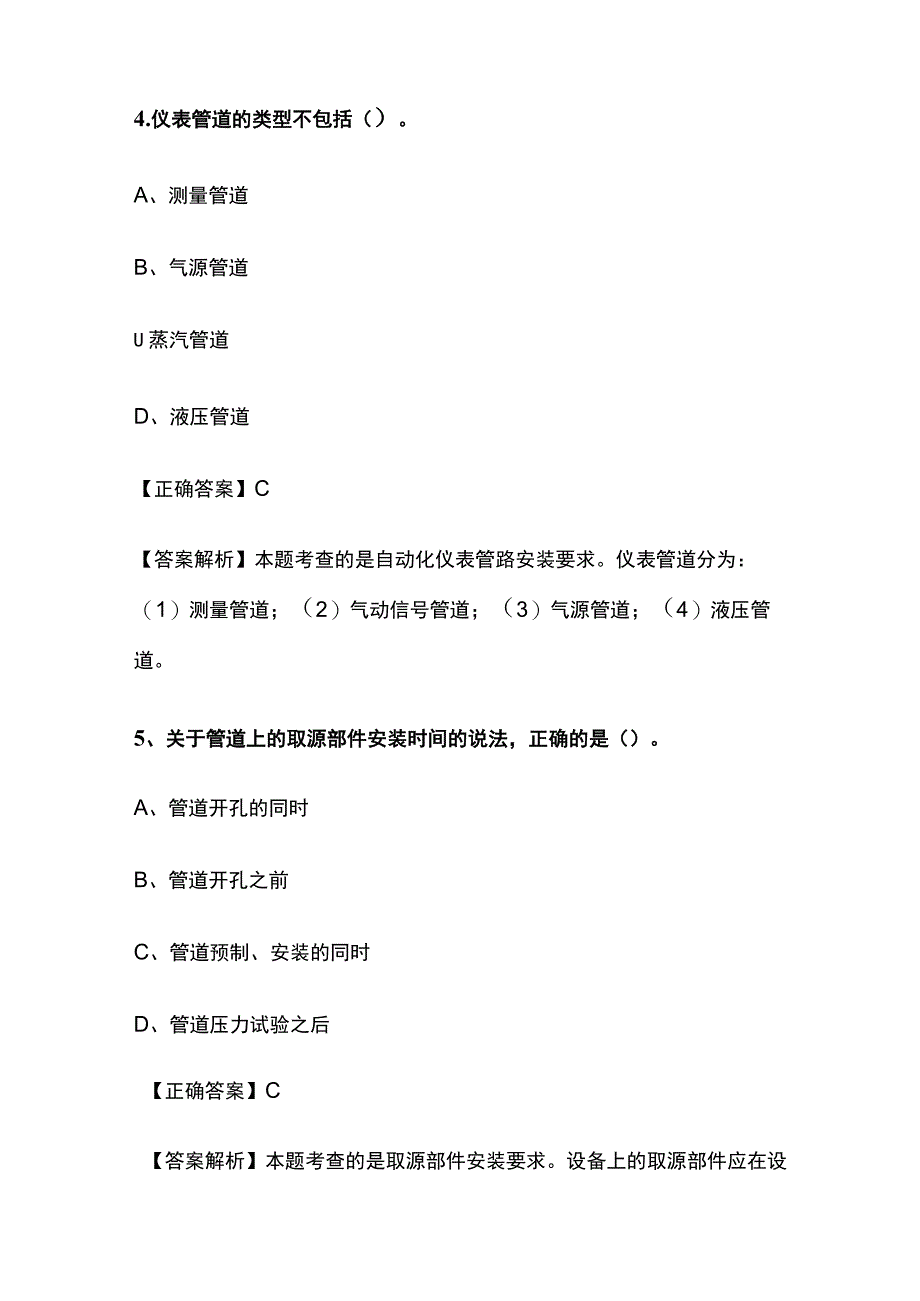

3、板隔离，或分开排列敷设，其间距应大于50mm,并应分别固定牢固。4.仪表管道的类型不包括（）。A、测量管道B、气源管道U蒸汽管道D、液压管道【正确答案】C【答案解析】本题考查的是自动化仪表管路安装要求。仪表管道分为：（1）测量管道；（2）气动信号管道；（3）气源管道；（4）液压管道。5、关于管道上的取源部件安装时间的说法，正确的是（）。A、管道开孔的同时B、管道开孔之前C、管道预制、安装的同时D、管道压力试验之后【正确答案】C【答案解析】本题考查的是取源部件安装要求。设备上的取源部件应在设备制造时同时安装。管道上的取源部件应在管道预制、安装时同时安装。6.取源阀门与设备或管道的连接不宜采用（）
4、。A、扩口式接头B、卡套式接头C、焊接式接头D、扣压式接头【正确答案】B【答案解析】本题考查的是取源部件安装要求。取源阀门与设备或管道的连接不宜采用卡套式接头。7、温度取源部件安装在合金管道拐弯处时，错误的是（）。A、在防腐、衬里、吹扫和压力试验前安装B、用机械方法开孔C、逆着物料流向安装D、取源部件轴线与管道轴线垂直相交【正确答案】D【答案解析】本题考查的是取源部件安装要求。温度取源部件在管道的拐弯处安装时,宜逆着物料流向，取源部件轴线应与管道轴线相重合。8、有关压力取源部件安装说法，不正确的是（）。A、同一管段上时，压力取源部件应安装在温度取源部件的下游侧B、测量气体压力时，取压点在管道的
5、上半部C、安装位置应选在被测物料流束稳定的位置D、端部不应超出设备或管道的内壁【正确答案】A【答案解析】本题考查的是取源部件安装要求。同一管段上时，压力取源部件应安装在温度取源部件的上游侧。9、在节流件的下游安装温度计时,温度计与节流件间的直管段距离（A、不小于管道内径的5倍B、不大于管道内径的5倍C、不小于管道外径的5倍D、不大于管道外径的5倍【正确答案】A【答案解析】本题考查的是取源部件安装要求。在节流件的下游安装温度计时，温度计与节流件间的直管段距离不应小于管道内径的5倍。10、在水平和倾斜的管道上安装分析取源部件时，安装方位与（）取源部件的要求相同。A、物位B、温度Cs压力D、流量【正
6、确答案】C【答案解析】本题考查的是取源部件安装要求。在水平和倾斜的管道上安装分析取源部件时，安装方位与安装压力取源部件的要求相同。11、涡轮流量计和涡街流量计的信号线应使用（）。A、光纤B、屏蔽线C、普通线材D、数据线【正确答案】B【答案解析】本题考查的是仪表设备安装要求及控制仪表和综合控制系统安装。涡轮流量计和涡街流量计的信号线应使用屏蔽线。12 .有关可燃气体检测器和有毒气体检测器的安装，不正确的是()。A、检测位置应根据所检测气体的密度确定B、密度大于空气时，检测器应安装在IJ巨地面200300mm处C、密度小于空气时，检测器应安装在泄漏区域的上方D、密度小于空气时，检测器应安装在泄漏区
7、域的上方200300mm处【正确答案】D【答案解析】本题考查的是仪表设备安装要求及控制仪表和综合控制系统安装。选项D,密度小于空气时检测器应安装在泄漏区域的上方。13 .设计文件未规定脱脂溶剂时，黑色金属和有色金属的脱脂应选用()A、工业用二氯乙烷B、工业用三氯乙烯C、工业用四氯乙烯D、10%的氢氧化钠溶液【正确答案】B【答案解析】本题考查的是仪表管路脱脂技术。设计文件未规定脱脂溶剂时，可按下列要求选用脱脂溶剂：（1）金属件的脱脂应选用工业用二氯乙烷、四氯乙烯；（2）黑色金属和有色金属的脱脂应选用工业用三氯乙烯；（3）铝制品的脱脂应选用10%的氢氧化钠溶液；（4）工作物料为浓硝酸的仪表、控制阀
8、、管子和其他管道组成件的脱脂应选用65%的浓硝酸。14、自动化仪表调试的一般规定不包括（）。A、直流电源电压波动不应超过10%B、标准仪器仪表误差的绝对值不超过被校准仪表基本误差绝对值的1/3C、仪表工程在系统投用前应进行回路试验D、回路试验仪表校准点不少于3点【正确答案】A【答案解析】本题考查的是自动化仪表调试的一般规定。选项A,交流电源电压波动不应超过10%。15、仪表电源设备试验不包括（）。A、电源设备的带电部分与金属外壳之间的绝缘电阻B、电源设备工作接地的接地电阻C、电源设备输出特性检查D、不间断电源自动切换性能试验【正确答案】B【答案解析】本题考查的是仪表电源设备试验。仪表电源设备试
9、验包括：L电源设备的带电部分与金属外壳之间的绝缘电阻，当采用500V兆欧表测量时，不应小于5Mo2.电源设备应进行输出特性检查。3.不间断电源应进行自动切换性能试验。二、多项选择题1、自动化仪表线路接头要求有（）oA、电缆不应有中间接头B、在接线箱或接线盒内接线C、接头可采用焊接D、补偿导线应采用专用接头E、同轴电缆采用压接【正确答案】BC【答案解析】本题考查的是自动化仪表线路安装要求。电缆不应有中间接头，当需要中间接头时，应在接线箱或接线盒内接线，接头宜采用压接；当采用焊接时，应采用无腐蚀性焊药。补偿导线应采用压接。同轴电缆和高频电缆应采用专用接头。2 .关于自动化仪表线路中电缆.电线和光缆
10、敷设要求,正确的有（）。A、补偿导线埋地敷设应做好防腐B、光缆的弯曲半径不应小于光缆外径的15倍U交流电源线路和仪表信号线路在电缆桥架内敷设时应用非金属隔板隔开D、明敷仪表信号线路与具有强磁场和强静电场的电气设备之间的净距离宜大于1.50mE、不同类别电缆共用同一导管敷设时，需标明编号【正确答案】BD【答案解析】本题考查的是自动化仪表线路安装要求。选项A错误，补偿导线应穿电缆导管或在电缆桥架内敷设，不得直接埋地敷设；选项C错误，在电缆桥架内，交流电源线路和仪表信号线路应用金属隔板隔开敷设；选项E错误，仪表信号线路、仪表供电线路、安全联锁线路、补偿导线及本质安全型仪表线路和其他特殊仪表线路，应分
11、别采用各自的电缆导管。3 .关于自动化仪表管路连接方式，正确的有（）。A、直接埋地的管道连接时必须采用焊接B、铜管和不锈钢管，必须采用卡套式接头连接C、气动信号管道安装无法避免中间接头时，应采用卡套式接头连接D、气源管道采用镀锌钢管时，应用螺纹连接E、气源管道采用采用无缝钢管时，应法兰连接【正确答案】ACD【答案解析】本题考查的是自动化仪表管路安装要求。选项B,直径小于13mm的铜管和不锈钢管，宜采用卡套式接头连接，也可采用承插法或套管法焊接。选项E,气源管道采用镀锌钢管时,应用螺纹连接，拐弯处应采用弯头，连接处应密封；缠绕密封带或涂抹密封胶时，不应使其进入管内。采用无缝钢管时，应焊接连接。4
12、、宜采用气体作为试验介质的仪表管道类型有（）。A、气源管道B、气动信号管道C、设计压力小于或等于0.6MPa的仪表管道D、测量管道E、液压管道【正确答案】ABC【答案解析】本题考查的是自动化仪表管路安装要求。仪表气源管道、气动信号管道或设计压力小于或等于06MPa的仪表管道，宜采用气体作为试验介质。5、仪表管路接地施工技术要求不包括（）。A、供电电压高于36V的仪表盘、柜不带电的金属部分，均应做保护接地B、仪表及控制系统的工作接地、保护接地不得共用接地装置C、各仪表回路至少有2个信号回路接地点D、铠装电缆的铠装两端应进行保护接地E、各接地系统串联接地【正确答案】BCE【答案解析】本题考查的是仪
13、表管路接地施工技术。选项B错误，仪表及控制系统的工作接地、保护接地应共用接地装置。选项C错误，各仪表回路应只有一个信号回路接地点；选项E错误，仪表保护接地系统应接到电气工程低压电气设备的保护接地网上，连接应牢固可靠，不应串联接地。6、关于DCS机柜的接地要求，正确的有（）。A、DCS机柜需单独接地B、接地点到防雷接地距离需大于5mC、机柜与底座间铺设绝缘材料D、总接地电阻小于4QE、机柜与底座连接螺栓选用镀锌垫片【答案解析】本题考查的是仪表管路脱脂技术和仪表管路接地施工技术。DCS系统的接地有三部分:系统电源地、信号屏蔽地、机柜安全地，在DCS机柜内安装有三块接地铜排，分别与三个地对应。三根铜
14、排在DCS系统内互相绝缘。每根铜排要求各自独立连接到电气全厂接地网上,中间无其他系统的地线接入。具体要求如下：（1）单独接地，不与其他系统共用接地点或接地线。（2）接地点到防雷接地或高压电气设备接地点的距离需大于IOmo（3海个机柜的系统电源地、信号屏蔽地、机柜安全地分别汇总接至电源柜三根铜排上，分别引至总接地点，走线尽量短而直，总接地电阻小于3o（4）DCS机柜要求浮空，底座与机柜间铺设绝缘材料，盘柜与底座连接螺栓应带绝缘垫片。（5）DCS远程控制站和智能采集前端就近接入电气全厂接地网。7、关于自动化仪表工程的控制阀和执行机构试验的说法,正确的有（）oA、阀体压力试验可对制造厂合格证明验证B、事故切断阀应进行阀座的密封试验C、进行缸体泄漏性试验以及行程试验D、事故切断阀应进行全行程时间试验E、执行机构在试验时调整到最大状态【答案解析】本题考查的是单台仪表的校准和试验要求。控制阀和执行机构的试验应符合下列要求：（1）阀体压力试验和阀座密封试验等项目,可对制造厂出具的产品合格证明和试验报告进行验证,对事故切断阀应进行阀座密封试验。（2）应进行膜头、缸体泄漏性试验以及行程试验。（3）事故切断阀和设计规定了全行程时间的阀门，应进行全行程时间试验。（4）执行机构在试验时应调整到设计文件规定的工作状态。
