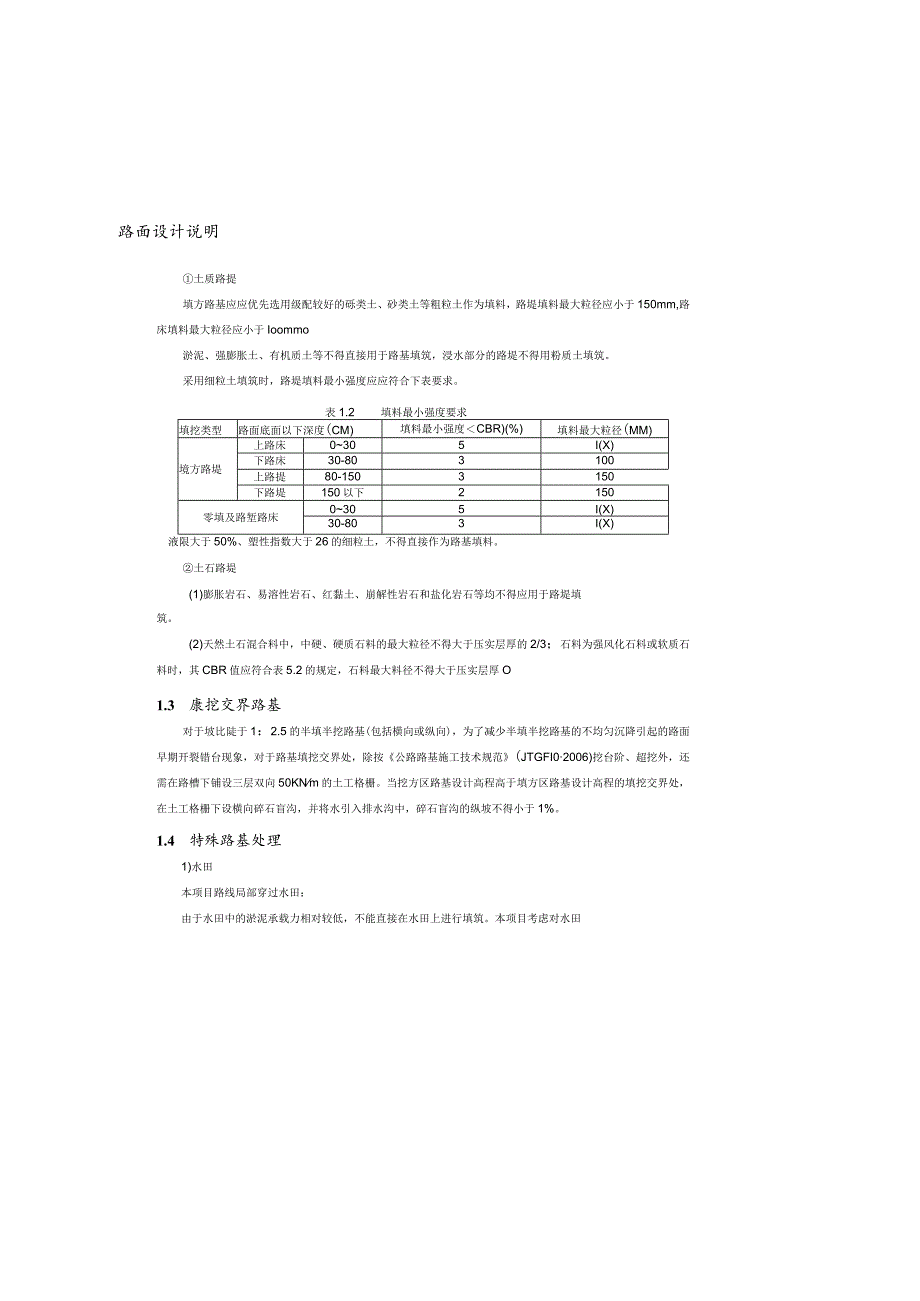

1、路面设计说明土质路提填方路基应应优先选用级配较好的砾类土、砂类土等粗粒土作为填料，路堤填料最大粒径应小于150mm,路床填料最大粒径应小于Ioommo淤泥、强膨胀土、有机质土等不得直接用于路基填筑，浸水部分的路堤不得用粉质土填筑。采用细粒土填筑时，路堤填料最小强度应应符合下表要求。表1.2填料最小强度要求填挖类型路面底面以下深度(CM)填料最小强度CBR)(%)填料最大粒径(MM)境方路堤上路床0305I(X)下路床30-803100上路提80-1503150下路堤150以下2150零填及路堑路床0305I(X)30-803I(X)液限大于50%、塑性指数大于26的细粒土，不得直接作为路基填料
2、。土石路堤(1)膨胀岩石、易溶性岩石、红黏土、崩解性岩石和盐化岩石等均不得应用于路堤填筑。(2)天然土石混合料中，中硬、硬质石料的最大粒径不得大于压实层厚的2/3；石料为强风化石料或软质石料时，其CBR值应符合表5.2的规定，石料最大料径不得大于压实层厚O1.3 康挖交界路基对于坡比陡于1：2.5的半填半挖路基(包括横向或纵向)，为了减少半填半挖路基的不均匀沉降引起的路面早期开裂错台现象，对于路基填挖交界处，除按公路路基施工技术规范(JTGFI02006)挖台阶、超挖外，还需在路槽下铺设三层双向50KNm的土工格栅。当挖方区路基设计高程高于填方区路基设计高程的填挖交界处，在土工格栅下设横向碎石
3、盲沟，并将水引入排水沟中，碎石盲沟的纵坡不得小于1%。1.4 特殊路基处理1)水田本项目路线局部穿过水田：由于水田中的淤泥承载力相对较低，不能直接在水田上进行填筑。本项目考虑对水田路基、1路基1.l一般路基的设计原则、依据(1)设计标准路基宽度设计道路路基宽度为5.5米：行车道宽度4.5米，两侧路肩宽度各0.5米。路拱横城：2.0%(2)一般路基设计原则根据重庆市市政设计研究院有限公司提供的垫江大石乡乡村振兴环线路公路改造工程工程地质勘察报告(详细勘察)：本项目路线区无颠覆性的大型滑坡、活动断层，无溶洞、房塌、泥石流等不良地质作用干扰，工程地质条件较简单，场地地质条件较好，地表土层厚度不大，粉
4、质粘土一般厚度约为l4m,可塑状，回填土一般厚度l-4m0大部分地段土层中多为毛细水，无统一的潜水面，水文地质条件简单。建议坡率，开挖边坡(无外径结构面)：粉质粘土1:1.00,碎石土1:1.50,填土1:1.50,强风化基岩1:1.00125,中风化基岩1：0.75-1.25每810m分阶放坡。1:0.75适用于中风化基岩开挖坡率，若实施过程中，实际为土层，应及时通知参建各方现场确认。回填边坡：素填土1:1.5012.0,每8-1Om分阶放坡。采用压实填土为基础持力层时，建议对压实填土进行处理，压实填土密实度和地基承载力应满足设计要求，通过现场载荷试验确定其地基承载力。1.2路基压实标准及境
5、料要求(1)路基压实标准与压实度路基压实度要求按公路路基设计规范JTGD30-2015关于压实度的要求执行。路基的压实度采用重型击实标准，路面底面以下路基不同深度的压实度可按下表执行：表1.1路基压实度表填挖类别路面底面以下深度(cm)压实度(%)填方路基上下路床0、8094上路提80-15093下路提150以下90零填及路蟹路床08094桥台背、涵台背、挡墙背路基压实度不小于94%。(2)路基填料要求床底部，与路堤连接处开挖台阶。1.7挡土墙设计（1）设计参数边坡安全等级：二级支挡结构安全等级：二级、三级抗震设防烈度：6度（0.05g）,按7度构造设防。路肩挡墙荷载：公路I级道路设计速度：1
6、5kmh设计使用年限：50年重要性系数：1.0挡土墙稳定系数：抗滑动稳定系数KCNI.3,抗倾覆稳定系数K01.6（2）挡墙平面布置根据现有地形费料。本次设计范围共设置2段挡墙，主要采用重力式护肩墙和衡重式挡墙。挡墙具体布置详见下表：挡墙设置分段表挡墙编号起止桩号位置实际长度（m）挡墙高度边坡性质安全等级支护形式1K0+190KO+252左侧621-4永久级衡重式、护肩墙2K0+270KO+347左侧771-3永久级衡重式、护肩墙（3）片石混凝土挡墙设计（护肩墙、街重式挡培）1、挡墙材料衡重式挡墙以及护肩墙墙体材料均采用C25片石混凝土，片石含量不得超过20%,粒径不得大于30cm,片石强度等
7、级不低于MU30。2、挡墙地基护肩墙基础应置于坚实的土基中或岩石上，基础的埋深不小于05m,墙趾外襟边宽度不小于2.0m。HV5m的衡重式挡墙基础应以压实填土或岩层作为持力层；5mWH的挡墙基应以岩层作为持力层：8mVH的挡墙基应以中风化岩层作为持力层；底埋置深度不小于区进行清淤换填，填料采用块片石，因无地勘资料，结合工程经验及参考其他项目地勘，本次设计农田软基处理深度暂按05m考虑，现场施工以实际为准。2）池塘本项目路线局部穿过池塘：由于池塘中的淤泥承载力相对较低，不能直接在池塘上进行填筑。本项目当软土层较浅（HW20m）或局部少量淤泥质土采用全部挖除换填挖方中碎石土或石方处理，清淤土方可用
8、于路基边坡及弃土堆复耕土层；当软土层较深（H2Om）采用抛石挤淤处理，用重型压路机分层将片石压入软基中，并反复碾压直到地基稳定，再在片石层上满铺碎石和砂各IO厘米厚并经碾压后方可填筑路堤。3）低填浅挖路基填、挖土高度小于1.5m时，视为低（零）、填方路基：当路基为低填（熄方高度小于或等于80Cm）时，应用透水性材料超挖换填（80Cm）压实境筑或换填材料采用碎石土（优先采用挖方中合格的石料、土石料）。当挖方路基的路床为土质时，根据地下水位情况考虑路基换境，换境材料采用透水性材料，换填厚度暂定为80cm,具体换填厚度根据地质和试验情况确定,挖区采用碎石土填筑。1.5 路基防护工程设计路基设计应根据
9、岩土物理力学性质、地形、地貌、气象、水文等自然条件，综合考虑景观要求、路基填挖情况及施工、养护、营运等因素进行设计，并注重环境保护。对于填方边坡一般采用直接喷播植草、对于受地形、地物限制不宜放坡，或填方路基贴坡较薄，不易压实的路段，或边坡伸出较远需收缩坡脚的路段，根据具体情况采用护肩、护脚或挡土墙进行防护。对于挖方边坡则视其高度、覆盖层厚度、岩土界面、岩土体特征、边坡稳定情况采用直接喷播植草、路堑挡土墙进行防护。对于弃渣场堆弃方应进行芬实并做好防护、排水及绿化等生态恢复措施，防止水土流失。1.6 特殊部位路基设计构造物两侧路堤处治路堤与横向构造物（涵洞、通道）连接处应设置过渡段，路基压实度不应
10、小于95%,并注意填料强度、地基处理、台背防排水系统等综合设计。构造物埋置式桥台，台背两侧采用碎石、砂砾石或其它透水性材料填筑，其填筑范围为自基底Im沿纵向1:1.0向上至路加大泄水孔尺寸或增设纵横向地下排水设备（如渗水暗沟等）。其出水口下部应采取措施，防止水流冲空基础。6、墙后回填挡土墙墙前及墙后基础回填均采用碎石土回填，以便于墙后排水顺畅，其余填土材料按道路要求，道路路肩挡墙墙背回填时应分层碾压，压实系数不应小于0.93,墙背填土等效内摩擦角不小于30度。7、块片石换填挡墙地基承载力不满足大样图中要求采用块片石换填时，块片石换填层下方现状地基采用重型压路机进行碾压夯实处理，压实系数20.9
11、4,经检测合格后根据设计要求进行块片石换填施工。换填石料采用中硬或硬质岩石，单轴饱和抗压强度不小于30MPa0块石的空隙内灌入石渣、石屑，使空隙填满，并敲掉锐角突出部分，保持碾压层面平整。最后一层搬铺层（作为过渡层，）30OmmW过渡层厚度640Omm,过渡层碎石料粒径应小于150mm,其中0.05mm的细粒料含量不应小于30%。施工质量要求及填筑要求见下表。(KNfrfIU(m*n)(mm)Kli(mm)(Wn)M(wn)(mm)80*15OCEMMtS2-2毅档妙f5n*41f3nr10-20t50120mmt.3%tlfiif.150cmMMtt24*255l块石殿徽求UUxkN舄”，4
12、l1a1“HR40CG200KW40CE18T150KW150cm60Cm(2il*MT4fft.Mf2.250KW450Cfn187150KW（3）挡墙注意事项及要求1、本次支档结构遵循“动态设计、逆作法、信息法施工”原则。施工前施工单位应对地面线、道路设计标高、挡墙顶标高及坐标、现有构（建筑物的位置、结构形式、基础埋置深度等情况进行复核，确保挡墙埋深、墙顶标高符合要求，若出入较大及时与设计单位取得联系，避免出现墙顶标高高于设计遒路等情况。2、本设计坐标采用大地2000坐标系统，高程采用1956黄海高程系统，施工前施工单1.5m,土层襟边宽度不得小于3m,若需嵌入岩层时，嵌岩深度不应小于0.
13、5m。挡土墙地基承载力应进行现场实测确定，挡土培基坑开挖后，必须进行检测险收，确保基底横坡、地质情况及地基承载力符合设计要求，且应满足大样图中要求。挡墙纵向基底可采用台阶过渡或设置纵坡，当设置纵坡时，坡度不得大于1:20,采用台阶过渡时，台阶高宽比宜为1：2,一般情况下台阶高度05L0m,挡墙起终点应注意与相邻结构的顺接。挡墙基底倒坡应按设计要求设置，以保证墙体的稳定性。斜坡路段挡土墙下部可采用台阶式扩大基础，台阶宽高比不宜小于2,台阶宽度不小于L5m。3、挡墙基坑挡墙及护肩墙基底倒坡应按设计要求设置，以保证墙体的稳定性。挡墙基坑应跳槽开挖，分段长度宜大于IOm小于20m,土质、强风化岩质边坡
14、坡比不应陡于1：】，若基坑开挖放坡条件受限时，可采用支撑加固开挖等方法以减少占地。挡墙墙身位于岩石地段时，基槽开挖宜紧贴墙背进行。开挖后应及时进行挡墙的施工。当挡墙地基纵向坡度大于5%时，基底应做成台阶形式，当填方挡墙墙后地面的横坡坡度大于1:6时，应在进行地面粗糙处理后再填土,先清除覆盖层（草皮、耕植土、浮土等）再挖台阶，台阶宽度不小于2.0m,台阶底应有2%4%向内倾斜的坡度，然后再回填。档培起终点应注意与边坡的顺接。挡塔基底倒坡应按设计要求设置，以保证墙体的稳定性。4、伸缩缝沿墙长每隔1075m左右设置伸缗绕，在基底的地层变化处，应设置沉降缝。伸缩缝和沉降缝可合并设置，缝宽2女m,缝内沿墙的内、外、顶三边填塞沥青麻果或沥青木板，塞入深度不小于30Cmo5、墙后排水挡墙墙后采用排水垫+软式透水管反包进行排水，三通管连接至横向泄水孔外排。排水垫为采用W”形纵向全断面排水通道的三维聚丙垢网垫与两层聚丙烯纺粘针剌土工布热粘形成的三维复合排水材料。墙身在高出地面部分应分层设置
