人行地通道改造项目工程地质勘察报告(直接详细勘察).docx

上传人:p** 文档编号:555655 上传时间:2023-10-31 格式:DOCX 页数:47 大小:247.06KB
下载 相关 举报

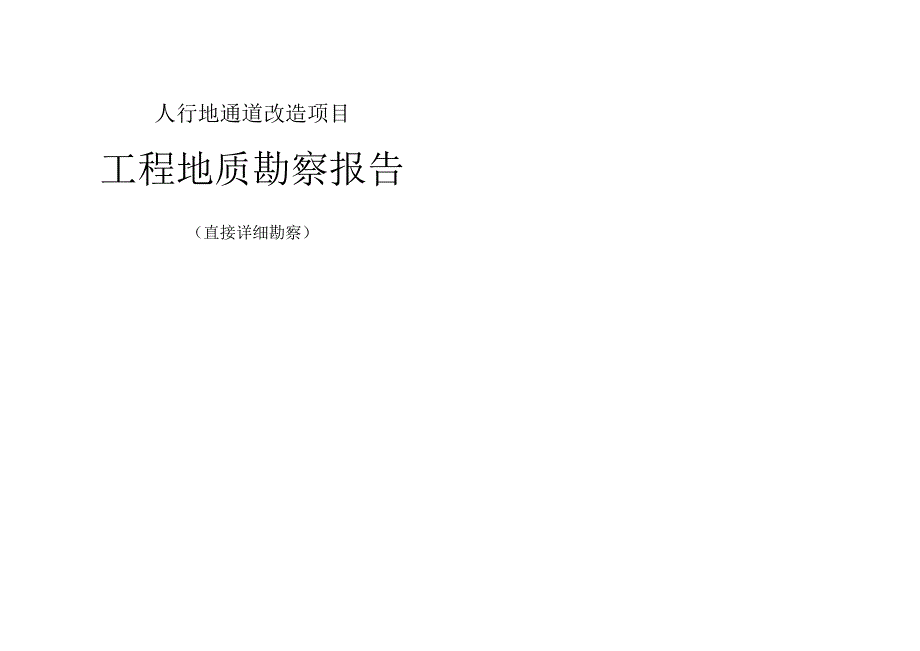

人行地通道改造项目工程地质勘察报告(直接详细勘察).docx_第1页
第1页 / 共47页

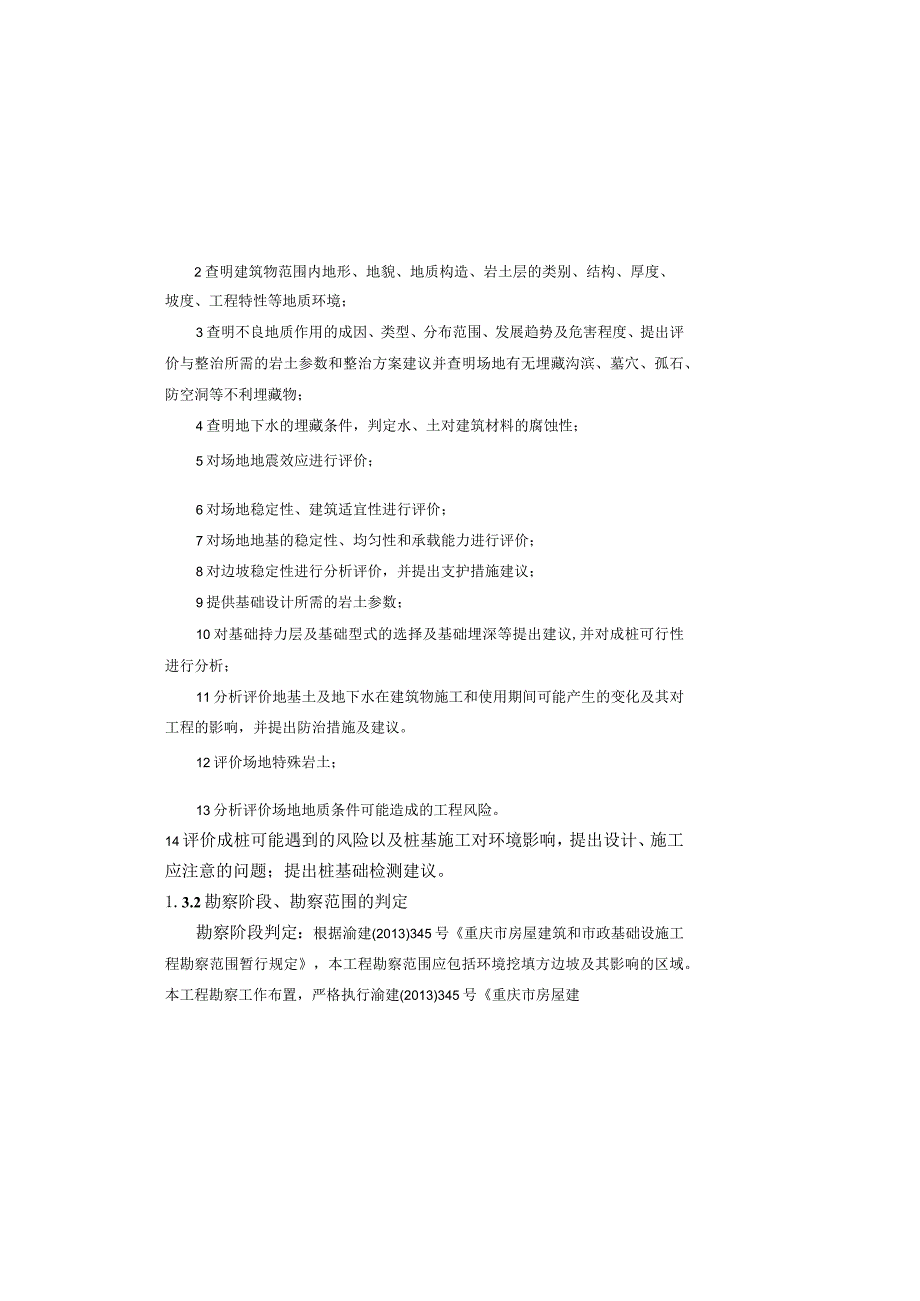

人行地通道改造项目工程地质勘察报告(直接详细勘察).docx_第2页
第2页 / 共47页
人行地通道改造项目工程地质勘察报告(直接详细勘察).docx_第3页
第3页 / 共47页
人行地通道改造项目工程地质勘察报告(直接详细勘察).docx_第4页
第4页 / 共47页
人行地通道改造项目工程地质勘察报告(直接详细勘察).docx_第5页
第5页 / 共47页
人行地通道改造项目工程地质勘察报告(直接详细勘察).docx_第6页
第6页 / 共47页
人行地通道改造项目工程地质勘察报告(直接详细勘察).docx_第7页
第7页 / 共47页
人行地通道改造项目工程地质勘察报告(直接详细勘察).docx_第8页
第8页 / 共47页
人行地通道改造项目工程地质勘察报告(直接详细勘察).docx_第9页
第9页 / 共47页
人行地通道改造项目工程地质勘察报告(直接详细勘察).docx_第10页
第10页 / 共47页
亲,该文档总共47页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《人行地通道改造项目工程地质勘察报告(直接详细勘察).docx》由会员分享,可在线阅读,更多相关《人行地通道改造项目工程地质勘察报告(直接详细勘察).docx(47页珍藏版)》请在第壹文秘上搜索。

1、人行地通道改造项目工程地质勘察报告(直接详细勘察)2查明建筑物范围内地形、地貌、地质构造、岩土层的类别、结构、厚度、坡度、工程特性等地质环境;3查明不良地质作用的成因、类型、分布范围、发展趋势及危害程度、提出评价与整治所需的岩土参数和整治方案建议并查明场地有无埋藏沟滨、墓穴、孤石、防空洞等不利埋藏物;4查明地下水的埋藏条件,判定水、土对建筑材料的腐蚀性;5对场地地震效应进行评价;6对场地稳定性、建筑适宜性进行评价;7对场地地基的稳定性、均匀性和承载能力进行评价;8对边坡稳定性进行分析评价,并提出支护措施建议;9提供基础设计所需的岩土参数;10对基础持力层及基础型式的选择及基础埋深等提出建议,并

2、对成桩可行性进行分析;11分析评价地基土及地下水在建筑物施工和使用期间可能产生的变化及其对工程的影响,并提出防治措施及建议。12评价场地特殊岩土;13分析评价场地地质条件可能造成的工程风险。14评价成桩可能遇到的风险以及桩基施工对环境影响,提出设计、施工应注意的问题;提出桩基础检测建议。1.3.2勘察阶段、勘察范围的判定勘察阶段判定:根据渝建(2013)345号重庆市房屋建筑和市政基础设施工程勘察范围暂行规定,本工程勘察范围应包括环境挖填方边坡及其影响的区域。本工程勘察工作布置,严格执行渝建(2013)345号重庆市房屋建Ll任务由来1.2拟建工程概况拟建悦来大道5号人行地通道改造项目位于重庆

3、市渝北区悦来大道。拟建悦来大道5号人行地通道改造项目,对悦来大道5号人行地通道与轨道交通10号线悦来站互通连接,为提升通行品质,恢复电扶梯建设,其余人行地通道均仍保留步行梯步;对悦来大道5号地通道进行改造,完善东北象限过街功能;本次勘察的建筑主要为5号人行地通道。场地按设计整平之后,将会在5号人行地通道四周形成基坑边坡;具体工程概况详见表1.2。表1.2拟建工程概况序号名称设计地坪高程(m)高度(m)层数聿要性等级结构类型拟采用基础形式单位荷栽KN/柱15号人行地通道258.15-H-2F二框架扩展基础/桩基础地下建筑基坑边坡:边坡总长约282.38m,边坡最高约12.87m,为挖、填方岩土质

4、、岩质边坡,边坡安全等级为一级、二级,属超限深基坑。1.3勘察的目的与任务及勘察阶段、勘察范围1.3.1勘察目的与任务本次勘察的目的是为拟建悦来大道5号人行地通道改造项目提出详细的岩土工程资料和设计、施工所需的岩土参数;对建筑地基作出岩土工程评价,并对地基类型、基础型式、地基处理和不良地质现象的防治等提出建议。具体任务为:1收集附有坐标和地形的建(构)筑物总平面布置图,各拟建(构)筑物及场地的地面整平高程,建(构)筑物的性质、规模、荷载、结构特点,可能的基础类型、尺寸和埋置深度等资料;级,边坡安全等级为一、二级;场地地质环境复杂程度为中等复杂场地0据此,综合确定本次工程勘察等级为甲级。表L4.

5、1地质环境复杂程度分类判定因素场地特征地质环境复杂程度分类场地复杂程度复杂中等复杂简单地形、地貌地形坡度角一般为335中等复杂岩层倾角()12岩土特征岩土种类较多,性质变化较大,填土为特殊性土岩体完整性岩体较完整、裂隙较发育上层厚度(m)上层厚度V8m水文地质条件中等复杂不良地质现象不发育7破坏地质环境的人类活动中等强烈相邻建筑影响程度强烈1. 5前期勘察情况该场地附近于2018年,业主方委托重庆重庆川东南地质工程勘察设计院对场地附件进行了详细勘察工作,并提供了悦来会展总部基地项目工程地质勘察报告(详细勘察)项目编号分别为:KC(2018)-81-00329OIC(IBlC),经重庆市都安工程

6、勘察技术咨询有限公司审查通过。主要结论及建议:通过本次勘察及地面调查,拟建道路工程沿线内未发现滑坡、泥石流、危岩、崩塌等不良地质现象,现状边坡稳定。该段地质构造简单,工程地质条件简单.在挖填岩、土边坡处理稳固、填土层压实处理达标后,场地地基稳定,适宜本工程的建设。本次利用悦来会展总部基地项目工程地质勘察报告(详细勘察)工程钻孔共2个,分别为:ZK32、ZK33。1.6勘察工作布置及完成工作量据甲级勘察在(详细)勘察阶段的要求,结合本工程场地实际,确定本次3当需要采用锚杆(索)支护时,勘察范闱线到基坑边线外侧的水平距离不应小于其基坑深度的2倍。当需要采用锚杆(索)支护时,勘察范围线到基坑边线外侧

7、的水平距离不小于其基坑深度的2倍。满足勘察范围1.4勘察工作依据、执行的主要技术标准、勘察等级的确定1.4.1勘察工作依据:1建设工程勘察合同(附件1);2工程地质勘察任务委托书(附件2);3工程地质勘察纲要(附件3);4业主提供的带建筑物平面布置的1:500地形图。1.4.2本次勘察执行的主要技术标准:1工程地质勘察规范DBJ50/T-043-2016、工程勘察通用规范(GB55017-2021)2建筑地基基础设计规范DBJ5(三)47-2016:3建筑抗震设计规范GB500112010(2016年版);4建筑边坡工程技术规范GB50330-2013;5建筑桩基技术规范JGJ942008;6

8、建筑工程抗震设防分类标准GB50223-2008;7建筑工程地质勘探与取样技术规程JGJ/T87-2012;8岩土工程勘察规范GB500212001(2009年版);9建筑地基基础设计规范GB500072011;12重庆市岩土工程勘察文件编制技术规定(2017年版);13房屋建筑和市政基础设施工程勘察文件编制深度规定(2020年版);14重庆市岩土工程勘察图例图示规定(2005年版);15建筑与市政工程抗震通用规范GB5500022021;16建筑与市政地基基础通用规范GB5500032021.17工程测量通用规范GB55018-2021。1.4.3土工程勘察等级的确定按工程地质勘察规范DBJ

9、50/T-043-2016第4.1.6条规定:拟建工程安全等级为二91n终孔;土层采用干钻或少水钻进,岩层以清水钻进;钻孔施工结束时,提干孔内循环水,24小时后量测地下水位。地质技术人员跟班编录。钻进过程中严格按勘察纲要、钻探技术要求及钻探操作规程进行,由于准备充分,现场对质量、安全的管理措施到位,施工中未出现质量与安全事故。钻孔岩芯回次采取率:第四系全新统素填土层6981%;中等风化基岩8294%。钻探劳务单位为重庆北江岩土工程勘察设计有限公司。现场钻探完成并完成水文观测后,即对勘探孔进行封填处理,减少钻探施工对场地及周边环境的影响。1.7.4采样及试验:本次勘察预计在控制孔中分层取样,对于

10、软土层,应采用薄壁取土器取土,并通过连续静压法取样;对于粉质黏土、粉细砂、粗砂、残积土层,应采用薄壁取土器取土,并通过重锤少击法取样;准确记录土、岩样的取样深度与名称,原则上同一土层取样一般不少于68件。中等风化基岩中采集岩样7组;现场对样品及时密封送重庆市地质矿产勘查开发集团检验检测有限公司。采样及试验孔大于总孔数的1/3。试验严格按相关规范执行。1.7.5钻孔水位观测:在钻探施工结束后抽干钻孔内的循环水对所有钻孔进行了地下水位观测,并在间隔24小时后对所有钻孔均进行了地下静止水位的量测。1.7.6原位测试:原位测试为重型动力触探试验及标准贯入试验,采用63.5kg自动脱钩落锤进行锤击。对场

11、地拟建高层建筑物位置钻孔进行翦切波速和纵波测井。原位测试均按相关规范进行。1.7.7勘察工作中业主方委托了具有外业勘察见证资质的江苏省鸿洋岩土勘察设计有限公司(见证员:向鹏:印章号:YKJZ-2321602-OoOI)进行了全过程的外业勘察见证,勘察质量合格。本勘察报告所有图件均采用重庆江北地质工程勘察院开发经鉴定合格并勘察主要采用工程地质测绘和调查、钻探、原位测试及室内试验相结合的综合方法。勘探钻孔主要沿拟建物周边、角点、主要柱列线布置,共布设勘探钻孔19个。其中控制性钻孔7个。钻孔间距一般15.OO20.OOm。钻孔深度进入预计持力层以下的中等风化基岩615m。本次勘察外业工作于2022年

12、9月10日到2022年9月12日完成。历时3天,完成主要实物工作量见表L6。本次勘察布设钻孔ZK1ZK190完成钻孔17个。表1.6完成主要实物工作统计工程地质测绘(1:500)km2工程测量钻探Il采样及试验勘探点测量个/次(组日)剖面河km条总进尺mm/孔岩样组位测/欠水观/次探孔S利用波速测试工作量0.0119/2(2)1.3/719427.780.8/271710.7/3/1.7勘察工作质量评述1.1.1 7.1工程测量:测量起始数据为业主方提供的控制点的坐标及高程(详见表1.6.1,均不在场内由场外引入),采用重庆独立坐标系及1985国家高程基准,勘探点及地质剖面均采用中海达动态GP

13、S-RTK及全站仪实测,平面位置允许偏差0.25m,高程允许偏差5cm,其成果精度满足要求。表1.7.1控制点成果点名X坐标(m)Y坐标(m)高程(m)Al87666.16161866.397270.29A287685.34861877.815270.83A387655.13461887.925271.091.1.2 工程地质测绘和调查:采用1:500现状地形图作底图,采用追索法进行测绘;采用仪器法、半仪器法进行定位,圈定和划分不同岩土体界线,分析地层成因,查明地质构造的产状,测绘中特别注意到了节理裂隙的综合分析,其精度满足规范要求。1.1.3 钻探:采用2台XYT型钻机施工,钻孔直径1109

14、1mm。采用IlOmm开孔,左右,最冷月份相对湿度81%左右。风:全年主导风向为北,频率13%左右,夏季主导风向为北西,频率I(H左右,年平均风速为L3ms左右,最大风速为26.7ms本次勘察区范围内无地表水体,场区及附近无地表水体及常年性溪沟等。大气降雨是该区域内地表水及地下水的主要补给来源,勘察区域属长江水系,除此外未见其它地表水体。2.3地质构造勘察区地质构造隶属悦来向斜东翼,岩层呈单斜产出,岩层倾向295,倾角12。,层面见破碎泥质岩屑和泥化层,层间结合很差,属软弱结构面。场地内无断层,地质构造简单。场区内局部区域处可见基岩出露,在场区沿线测得两组主要构造裂隙:裂隙JL倾向85。,倾角

15、72。,其产状为85/72。,张性,裂隙面平直,宽度l3m,局部有泥质、岩屑碎石或方解石充填,裂隙间距l4m不等,延伸一般IOm以上,结构面贯通性好,结合差,属硬性结构面。裂隙J2:倾向170,倾角75。,其产状为170。/75,压扭性,偶有倒转反向现象,裂隙面较粗糙,宽l3mm,局部有泥质、岩屑碎石或方解石充填,裂隙间距l4m不等,延伸35m,结合差,属软弱结构面。按照工程地质勘察规范(DBJ50/T-043-2016)表3.L4判定岩体属层状结构。场区内无断层构造破碎带,岩层倾角平缓,为地质构造条件简单区。钻探枭取岩芯一般较完整,局部岩芯破碎,多呈短长柱状,多数钻孔见裂隙,裂隙较发育。从地表
