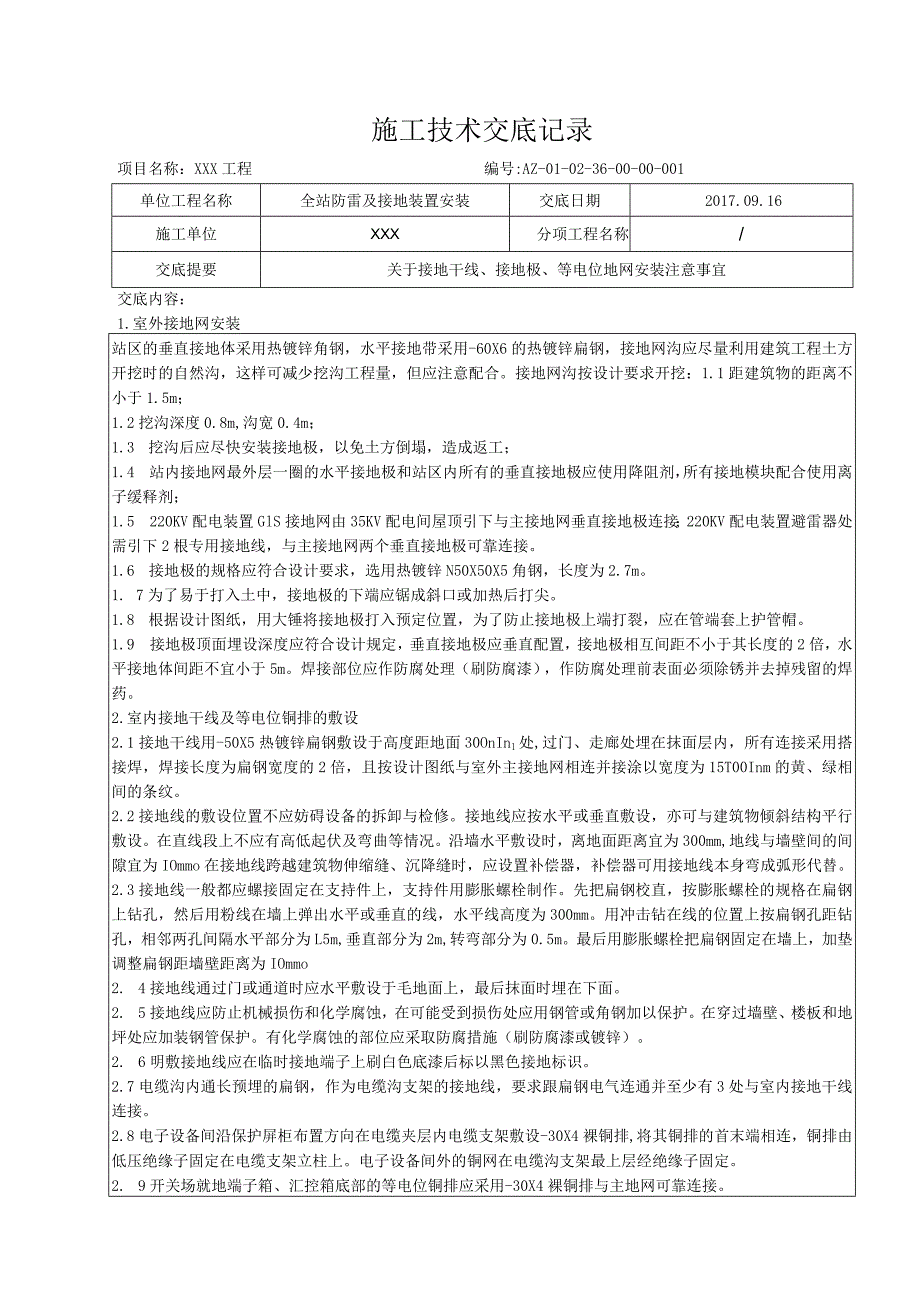

1、施工技术交底记录单位工程名称全站防雷及接地装置安装交底日期2017.09.16施工单位XXX分项工程名称/交底提要关于接地干线、接地极、等电位地网安装注意事宜项目名称：XXX工程编号:AZ-01-02-36-00-00-001交底内容：1.室外接地网安装站区的垂直接地体采用热镀锌角钢，水平接地带采用-60X6的热镀锌扁钢，接地网沟应尽量利用建筑工程土方开挖时的自然沟，这样可减少挖沟工程量，但应注意配合。接地网沟按设计要求开挖：1.1距建筑物的距离不小于1.5m；1.2挖沟深度0.8m,沟宽0.4m；1.3 挖沟后应尽快安装接地极，以免土方倒塌，造成返工；1.4 站内接地网最外层一圈的水平接地极
2、和站区内所有的垂直接地极应使用降阻剂，所有接地模块配合使用离子缓释剂；1.5 220KV配电装置GlS接地网由35KV配电间屋顶引下与主接地网垂直接地极连接；220KV配电装置避雷器处需引下2根专用接地线，与主接地网两个垂直接地极可靠连接。1.6 接地极的规格应符合设计要求，选用热镀锌N50X50X5角钢，长度为2.7m。1. 7为了易于打入土中，接地极的下端应锯成斜口或加热后打尖。1.8 根据设计图纸，用大锤将接地极打入预定位置，为了防止接地极上端打裂，应在管端套上护管帽。1.9 接地极顶面埋设深度应符合设计规定，垂直接地极应垂直配置，接地极相互间距不小于其长度的2倍，水平接地体间距不宜小于
3、5m。焊接部位应作防腐处理（刷防腐漆），作防腐处理前表面必须除锈并去掉残留的焊药。2.室内接地干线及等电位铜排的敷设2.1接地干线用-50X5热镀锌扁钢敷设于高度距地面30OnInl处,过门、走廊处埋在抹面层内，所有连接采用搭接焊，焊接长度为扁钢宽度的2倍，且按设计图纸与室外主接地网相连并接涂以宽度为15T00Inm的黄、绿相间的条纹。2.2接地线的敷设位置不应妨碍设备的拆卸与检修。接地线应按水平或垂直敷设，亦可与建筑物倾斜结构平行敷设。在直线段上不应有高低起伏及弯曲等情况。沿墙水平敷设时，离地面距离宜为300mm,地线与墙壁间的间隙宜为IOmmo在接地线跨越建筑物伸缩缝、沉降缝时，应设置补偿
4、器，补偿器可用接地线本身弯成弧形代替。2.3接地线一般都应螺接固定在支持件上，支持件用膨胀螺栓制作。先把扁钢校直，按膨胀螺栓的规格在扁钢上钻孔，然后用粉线在墙上弹出水平或垂直的线，水平线高度为300mm。用冲击钻在线的位置上按扁钢孔距钻孔，相邻两孔间隔水平部分为L5m,垂直部分为2m,转弯部分为0.5m。最后用膨胀螺栓把扁钢固定在墙上，加垫调整扁钢距墙壁距离为IOmmo2. 4接地线通过门或通道时应水平敷设于毛地面上，最后抹面时埋在下面。2. 5接地线应防止机械损伤和化学腐蚀，在可能受到损伤处应用钢管或角钢加以保护。在穿过墙壁、楼板和地坪处应加装钢管保护。有化学腐蚀的部位应采取防腐措施（刷防腐

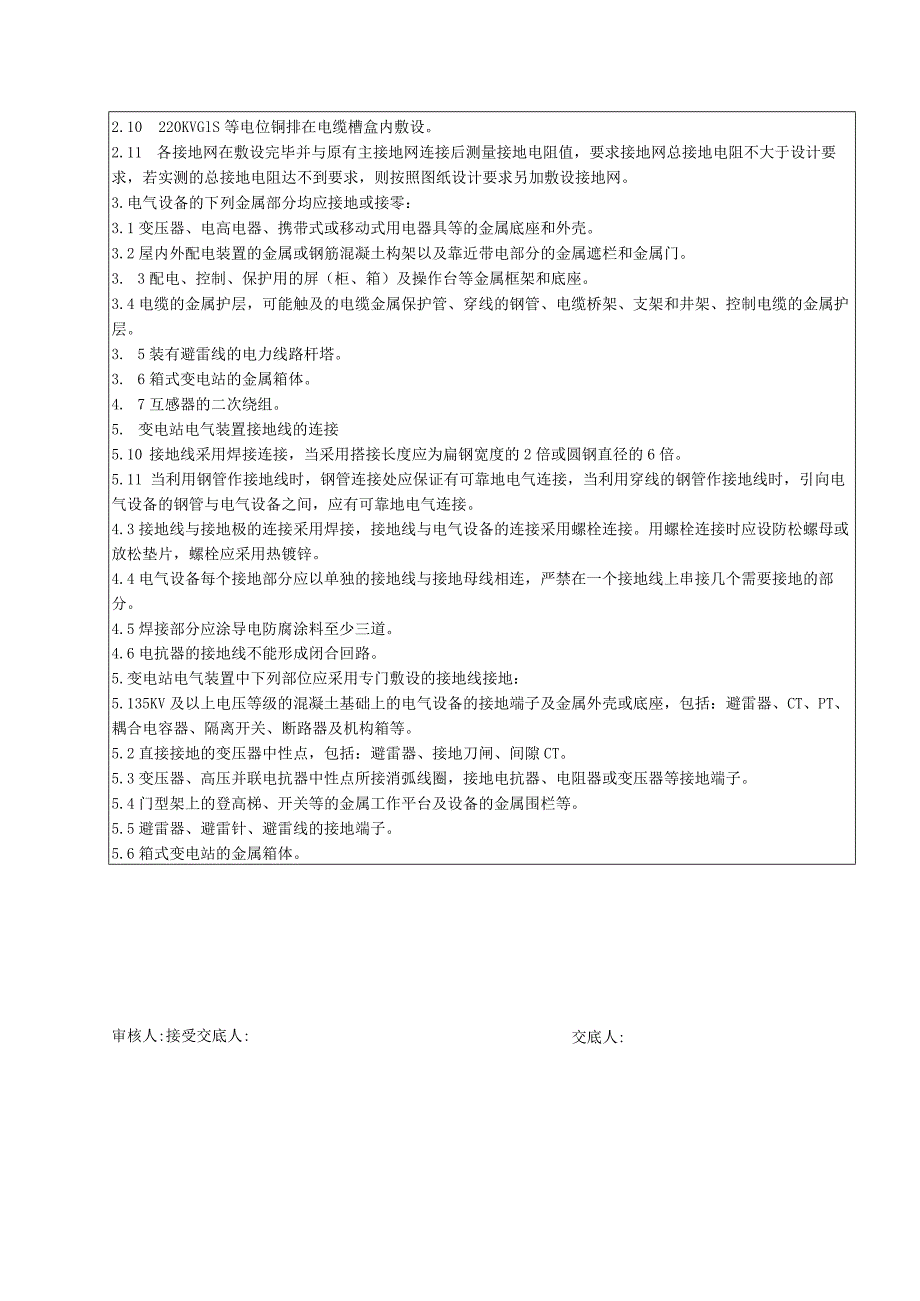

5、漆或镀锌）。2. 6明敷接地线应在临时接地端子上刷白色底漆后标以黑色接地标识。2.7电缆沟内通长预埋的扁钢，作为电缆沟支架的接地线，要求跟扁钢电气连通并至少有3处与室内接地干线连接。2.8电子设备间沿保护屏柜布置方向在电缆夹层内电缆支架敷设-30X4裸铜排,将其铜排的首末端相连，铜排由低压绝缘子固定在电缆支架立柱上。电子设备间外的铜网在电缆沟支架最上层经绝缘子固定。2. 9开关场就地端子箱、汇控箱底部的等电位铜排应采用-30X4裸铜排与主地网可靠连接。2.10 220KVGlS等电位铜排在电缆槽盒内敷设。2.11 各接地网在敷设完毕并与原有主接地网连接后测量接地电阻值，要求接地网总接地电阻不大
6、于设计要求，若实测的总接地电阻达不到要求，则按照图纸设计要求另加敷设接地网。3.电气设备的下列金属部分均应接地或接零：3.1变压器、电高电器、携带式或移动式用电器具等的金属底座和外壳。3.2屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。3. 3配电、控制、保护用的屏（柜、箱）及操作台等金属框架和底座。3.4电缆的金属护层，可能触及的电缆金属保护管、穿线的钢管、电缆桥架、支架和井架、控制电缆的金属护层。3. 5装有避雷线的电力线路杆塔。3. 6箱式变电站的金属箱体。4. 7互感器的二次绕组。5. 变电站电气装置接地线的连接5.10 接地线采用焊接连接，当采用搭接长度应为
7、扁钢宽度的2倍或圆钢直径的6倍。5.11 当利用钢管作接地线时，钢管连接处应保证有可靠地电气连接，当利用穿线的钢管作接地线时，引向电气设备的钢管与电气设备之间，应有可靠地电气连接。4.3接地线与接地极的连接采用焊接，接地线与电气设备的连接采用螺栓连接。用螺栓连接时应设防松螺母或放松垫片，螺栓应采用热镀锌。4.4电气设备每个接地部分应以单独的接地线与接地母线相连，严禁在一个接地线上串接几个需要接地的部分。4.5焊接部分应涂导电防腐涂料至少三道。4.6电抗器的接地线不能形成闭合回路。5.变电站电气装置中下列部位应采用专门敷设的接地线接地：5.135KV及以上电压等级的混凝土基础上的电气设备的接地端子及金属外壳或底座，包括：避雷器、CT、PT、耦合电容器、隔离开关、断路器及机构箱等。5.2直接接地的变压器中性点，包括：避雷器、接地刀闸、间隙CT。5.3变压器、高压并联电抗器中性点所接消弧线圈，接地电抗器、电阻器或变压器等接地端子。5.4门型架上的登高梯、开关等的金属工作平台及设备的金属围栏等。5.5避雷器、避雷针、避雷线的接地端子。5.6箱式变电站的金属箱体。交底人:审核人:接受交底人:
