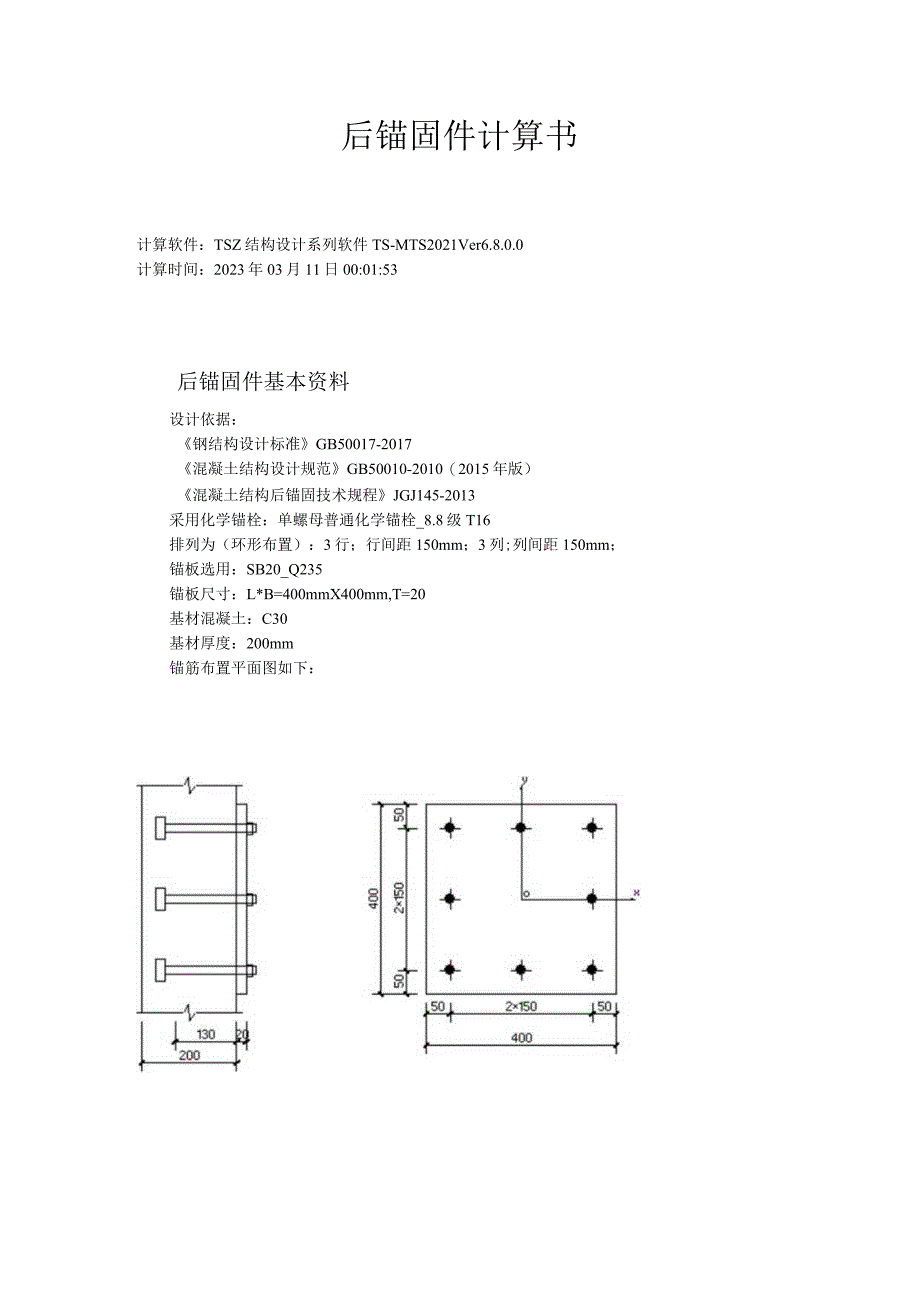

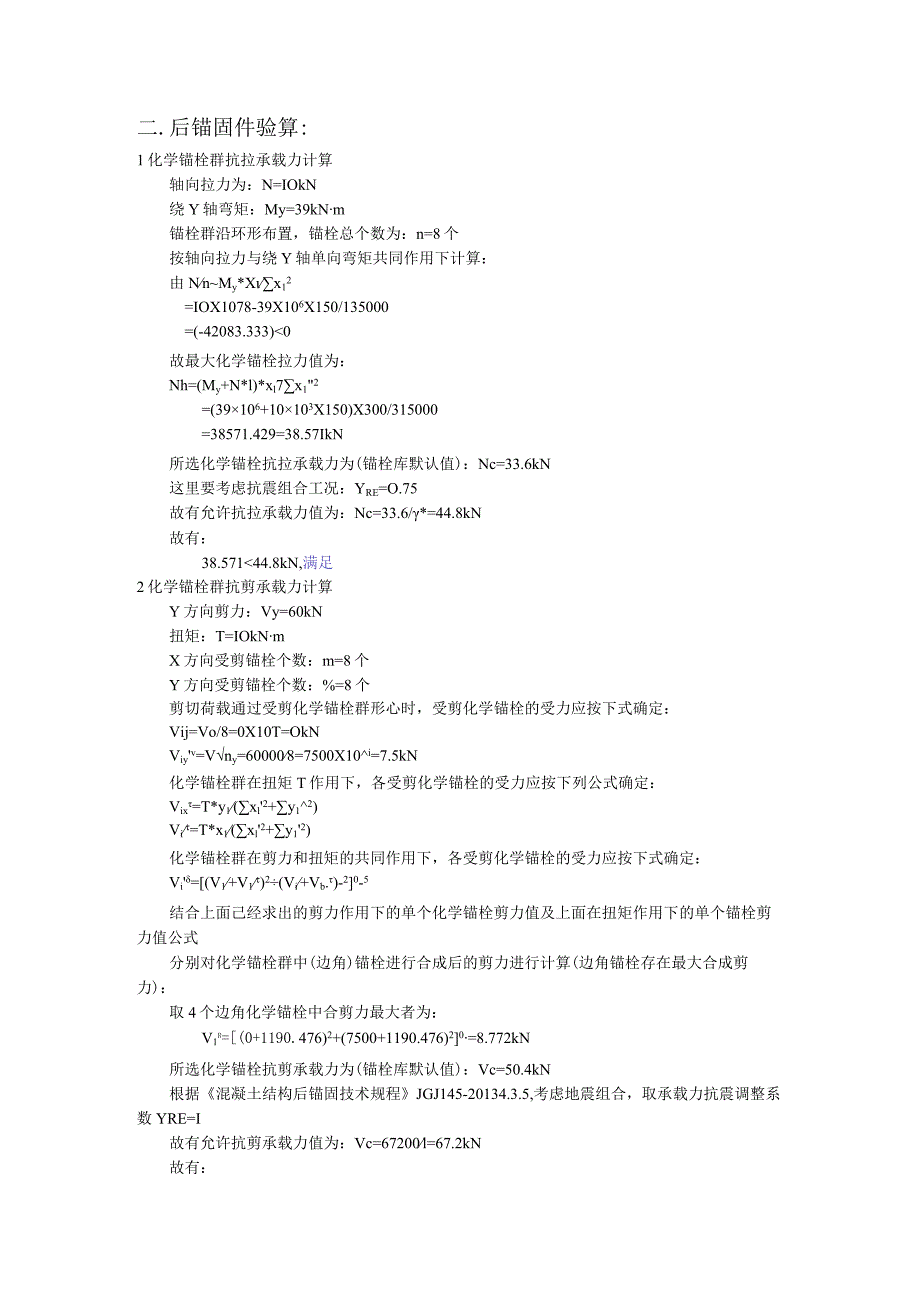

1、后锚固件计算书计算软件:TSZ结构设计系列软件TS-MTS2021Ver6.8.0.0计算时间:2023年03月11日00:01:53后锚固件基本资料设计依据:钢结构设计标准GB50017-2017混凝土结构设计规范GB50010-2010(2015年版)混凝土结构后锚固技术规程JGJ145-2013采用化学锚栓:单螺母普通化学锚栓_8.8级T16排列为(环形布置):3行;行间距150mm;3列;列间距150mm;锚板选用:SB20_Q235锚板尺寸:L*B=400mmX400mm,T=20基材混凝土:C30基材厚度:200mm锚筋布置平面图如下:二.后锚固件验算:1化学锚栓群抗拉承载力计算轴

2、向拉力为:N=IOkN绕Y轴弯矩:My=39kNm锚栓群沿环形布置,锚栓总个数为:n=8个按轴向拉力与绕Y轴单向弯矩共同作用下计算:由NnMy*Xx12=IOX1078-39X106X150/135000=(-42083.333)0故最大化学锚栓拉力值为:Nh=(My+N*l)*xl7x12=(39106+10103X150)X300/315000=38571.429=38.57IkN所选化学锚栓抗拉承载力为(锚栓库默认值):Nc=33.6kN这里要考虑抗震组合工况:YRE=O.75故有允许抗拉承载力值为:Nc=33.6/*=44.8kN故有:38.57144.8kN,满足2化学锚栓群抗剪承载

3、力计算Y方向剪力:Vy=60kN扭矩:T=IOkNmX方向受剪锚栓个数:m=8个Y方向受剪锚栓个数:%=8个剪切荷载通过受剪化学锚栓群形心时,受剪化学锚栓的受力应按下式确定:Vij=Vo/8=0X10T=OkNViyv=Vny=600008=7500X10i=7.5kN化学锚栓群在扭矩T作用下,各受剪化学锚栓的受力应按下列公式确定:Vix=T*y1(xl2+y12)Vi=T*x1(xl2+y12)化学锚栓群在剪力和扭矩的共同作用下,各受剪化学锚栓的受力应按下式确定:Vi=(V1+V1)2(Vi+Vb.)-20-5结合上面己经求出的剪力作用下的单个化学锚栓剪力值及上面在扭矩作用下的单个锚栓剪力值

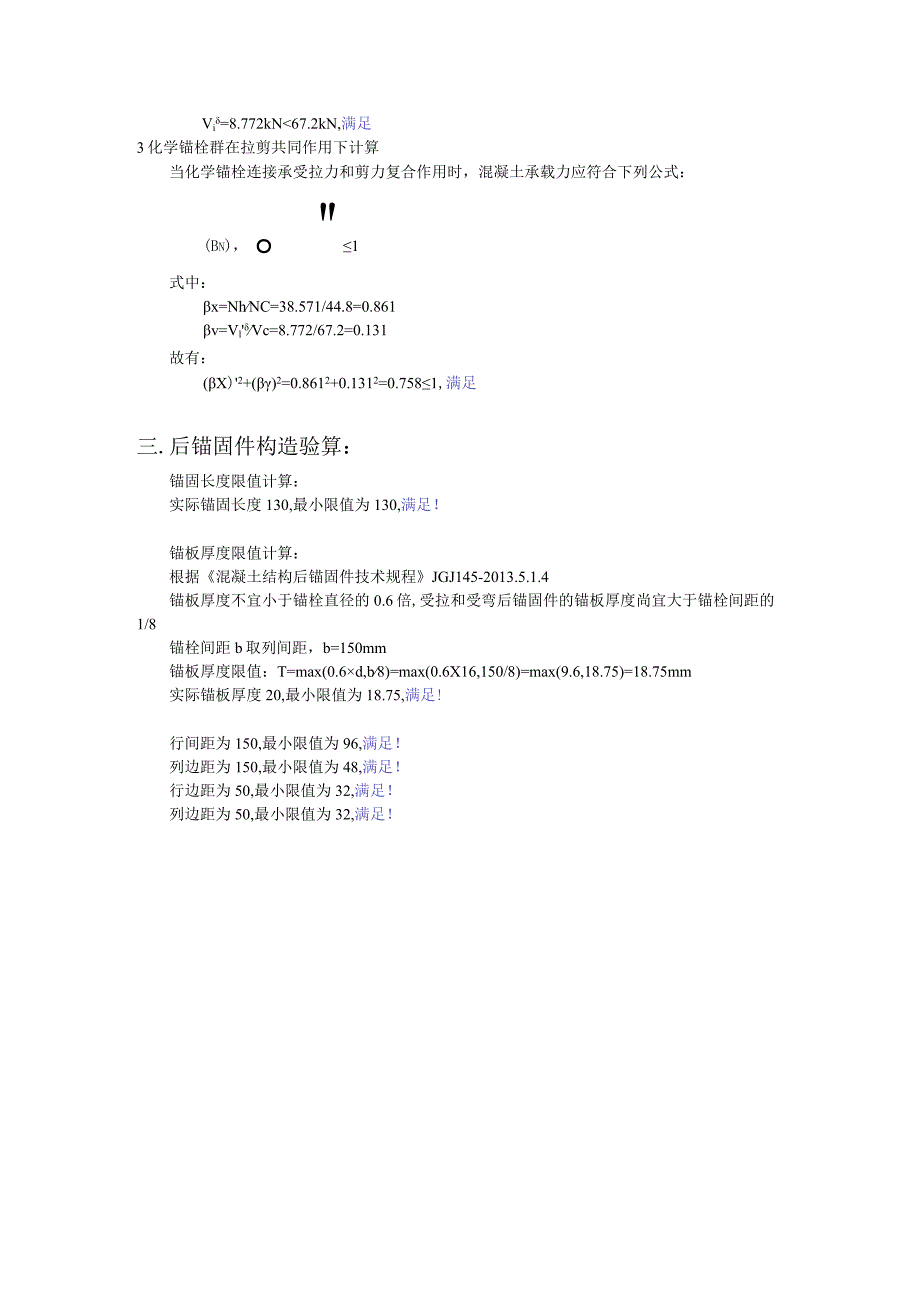

4、公式分别对化学锚栓群中(边角)锚栓进行合成后的剪力进行计算(边角锚栓存在最大合成剪力):取4个边角化学锚栓中合剪力最大者为:V1r=(0+1190.476)2+(7500+1190.476)20=8.772kN所选化学锚栓抗剪承载力为(锚栓库默认值):Vc=50.4kN根据混凝土结构后锚固技术规程JGJ145-20134.3.5,考虑地震组合,取承载力抗震调整系数YRE=I故有允许抗剪承载力值为:Vc=67200l=67.2kN故有:Vi=8.772kN67.2kN,满足3化学锚栓群在拉剪共同作用下计算当化学锚栓连接承受拉力和剪力复合作用时,混凝土承载力应符合下列公式:(Bn),。1式中:x=

5、NhNC=38.571/44.8=0.861v=VlVc=8.772/67.2=0.131故有:(X)2+()2=0.8612+0.1312=0.7581,满足三.后锚固件构造验算:锚固长度限值计算:实际锚固长度130,最小限值为130,满足!锚板厚度限值计算:根据混凝土结构后锚固件技术规程JGJ145-2013.5.1.4锚板厚度不宜小于锚栓直径的0.6倍,受拉和受弯后锚固件的锚板厚度尚宜大于锚栓间距的1/8锚栓间距b取列间距,b=150mm锚板厚度限值:T=max(0.6d,b8)=max(0.6X16,150/8)=max(9.6,18.75)=18.75mm实际锚板厚度20,最小限值为18.75,满足!行间距为150,最小限值为96,满足!列边距为150,最小限值为48,满足!行边距为50,最小限值为32,满足!列边距为50,最小限值为32,满足!
